Қазақстан Республикасының Білім және ғылым Министрлігі

Семей қаласының Шәкәрім атындағы Мемлекеттік университеті

СӨЖ

Тақырыбы: «Шөлмектерге қоймалжың-сұйық өнiмдердi құйып жабатын

автоматтар »

Орындаған: Абылай М. С.

Тобы: ТО-207

Тексерген: Қасенов А. Л.

Семей - 2015ж.

Жоспар:

I. Кіріспе

1. 1. Қоймалжың сұйық өнімдері

II. Негізгі бөлім

2. 1. М6-ОР2Б автоматы

2. 2. Автоматтың жұмыс iстеу принципi

III. Қорытынды

3. 1. Қолданылған әдебиеттер

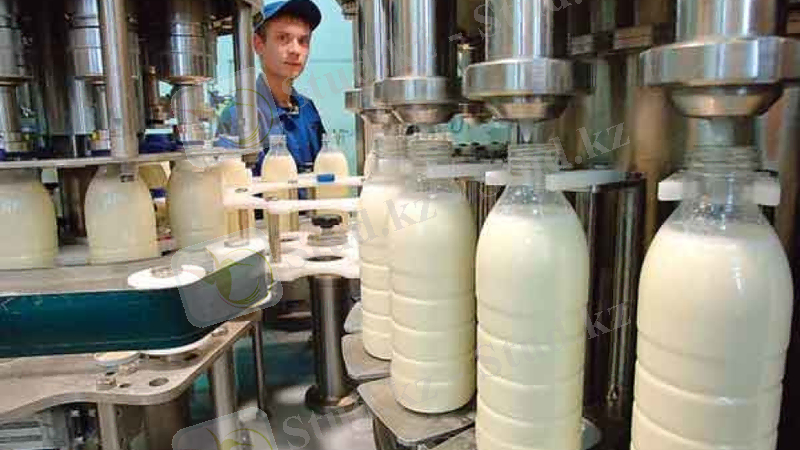

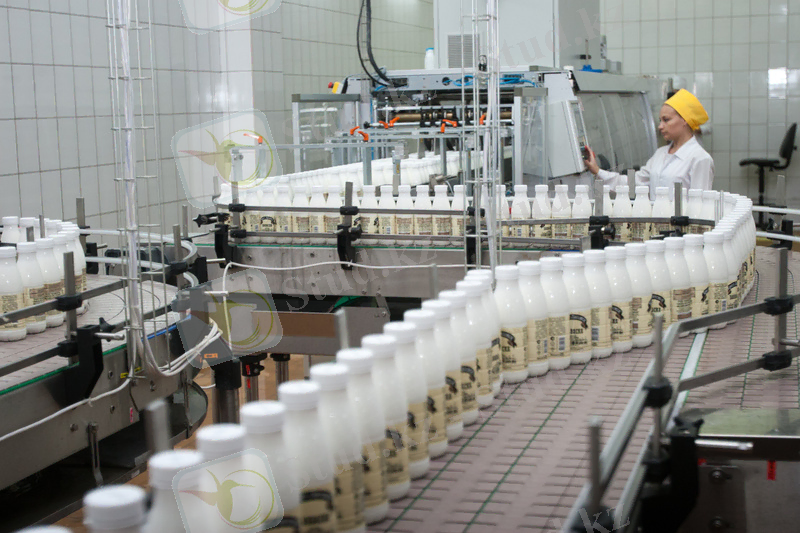

Қазақстанға сүт өнімдерінің 40%-ы сырттан: Қытайдан, Ресейден және Қырғыз Республикасынан тасымалданады. Аталған елдер бізге жақын орналасқандыктан, ішкі нарықтағы импорттың бағасы да онша қымбат емес. Мұндай жағдайда отандық шағын сүт өндірушілердің олармен, әсіресе, құн жағынан бәсекеге түсуі қиын соғары анық. Соңғы кездері отандық сүт өндірушілер ауыл шаруашылығы министрлігіне "сүт сусыны" деген термин енгізуді сұрап жүр. Бұл құрғақ ұнтақтан жасалған сүтке қатысты нәрсе. Көбіне, импорттық тауарлардың құрғақ сүттен өндірілетінін ескерсек, оның құнарлылық жағына да күмән көп. Әрі Қытай сүтінен меламин шыкқандығын, оның адам ағзасына қауіпті екенін жапатармағай жариялап жататын баспасөз беттеріндегі бұл ақпарат та көпті алаңдатпай қоймайды. Әрине, бұл мәселені өзімізде осы өндірісті дамыту арқылы ғана шеше аламыз. . Сондықтан сүт өндірісін дамыту - өзекті мәселенің бірі.

М6-ОР2Б автоматы қаймақты 200г мөлшермен өлшемдеп шөлмектерге (типi Х111) құйып, альюминий түстес фольга қағаз қалпақшамен шөлмектiң бетiн тығындауға арналған. Бұл циклдi немесе үзiлiстi-ағынды жұмыс iстейтiн каруселдi дөнгелек столы бар автомат. Автоматтың ерекшелiгi: ондағы жұмыс атқаратын органдармен байланыстыратын звено, бағыттаушы дискiсi бар автомат столы болып табылады.

Столда 10 ұяшық, бiрқалыпты ара қашықтықта шеңберлiк түрде орналасқан. Шөлмектердi беруге және толтырылған шөлмектердi тығындау үшiн диск тоқтап айналатын қозғалыс жасайды.

Мөлшерлеу түрi көлемдiк, ал мөлшерлеу дәлдiгi 1…2%.

Автомат И2-ОРА-6 құрал жабдық желiсiнiң құрамына кiредi, мұнда қаймақты басқа да қоймалжың өнiмдердi, мысалға ''Здоровье'' деген сүттi-белокты пастаны өлшеп орауға (буып түюге) болады.

И2-ОРА-6 желiсiне сонымен қатар шөлмек жуғыш, этикетка жапсырғыш машиналар кiредi.

Автоматты орындалатын технологиялық операциялар:

- таза шөлмектердi мөлшерлегiшке беру;

- мөлшерлегiштi қаймақпен толтыру;

- альюминий түстес фольганың орамын тарқату;

- қалпақша қию (вырубка калпачка) ;

- шөлмектердiң қақпағын тығындау;

- тығындалған шөлмектердi автоматтан әкету.

Автомат қаймақты мөлшерлегiшке беретiн құбырдан немесе сыйымдылығы 65 л бункермен жабдықталған.

Автомат құрылғылары (38-сурет) :

- тасымалдағыш 8 (бөлек қойылған) ;

- көлемдiк типтi қосарланған поршеньдi мөлшерлегiш 6;

- қалпақшалардың пiшiнiн келтiретiн және шөлмекке кигiзетiн механизм 5;

- циклды айналмалы қозғалыс жасайтын стол 7;

- тығындағыш қалпақша 3;

- мөлшерлегiштi қосатын механизм;

- жетек 4;

- фольга орамын ұстайтын механизм 1;

- қалдықтарды ұстайтын механизм 2.

Автоматтың жұмыс iстеу принципi

Жұмыс iстеу принципiн функционалды-технологиялық сұлбасы бойынша оңай оқып танысуға болады.

Шөлмектер жуғыш машинадан, тасмалдағыш 23 арқылы столдың тiреуiне дейiн берiледi.

Сол жерден 2 данадан бағыттаушы дисктың столына 31 қармап қамтиды.

Тасымалдағыш төсемдi шынжырмен, кергiш құрылғымен жабдықталған.

Тасымалдағыш қозғалысқа автоматтың механизмi (жұлдызша 28) арқылы келедi.

Шөлмектер столдың бағыттаушы дискiның көмегiмен үлестiргiш краны бар, қайтымды-iлгермелi қозғалыс жасайтын, қосарланған поршень типтi мөлшерлегiш 20 астына берiледi.

Мөлшерлегiш поршенiнiң бос жүрiсiнде бункерден немесе құбыр арқылы үлестiргiш кранның тесiгi арқылы столға керi қарай қаймақты мөлшерлеп мөлшерлегiш цилиндрiне сорады. Цилиндрлер қаймаққа толғаннан кейiн, үлестiргiш кран бұрылып, цилиндрлер өнiмдi шығару түтiкшесiмен қосылады. Осы кезде бункерден құбыр арқылы қаймақ берiлетiн тесiк жабылады.

Мөлшерлегiш поршенiнiң жұмысшы жүрiсiнде қаймақ шөлмектерге күшпен берiледi. Осыдан кейiн поршендер тоқтап, үлестiргiш бастапқы жағдайына барады, барлық жүрген цикл қайтадан қайталанып отырады.

Фольга орамын тарқату механизмiнiң 11 көмегiмен тарқатылады. Одан әрi фольга бағыттаушы роликтер арқылы май құйғыш 13 астына берiледi. Мұнда ол жұқа май қабатымен майланады да, белгiлi жүрiспен роликтер арқылы штамптың 14 астына берiледi. Штампта пуонсон қайтымды-iлгерлемелi қозғалысы жүредi, осы қозғалыс көмегiмен фольгадан қалпақша қию процесi жүредi.

Қалпақшаның дайындамасын қию, пiшiнiн келтiру процестерi пуансонның жұмысшы жүрiсiнде iске асырылады. Пуансонның бос жүрiсiнде: фольга берiледi, дайын қалпақшалар штамптан алынады және қалпақшалар астаушаға 21 түседi.

Шөлмек астаушаның астынан өтерде оның бетiне қалпақша киiледi. Фольганың қалдығы фрикционда жалғастырғыш және шынжырлы берiлiс көмегiмен орайтын катушкаға 17 оралады.

Өнiммен толтырылған, қалпақшалары кигiзiлген шөлмектер тығындаушы механизм 27 астына берiледi. Тығындағыш механизм 27 төмен түседi де, шөлмектiң бетiндегi қалпақша қысылып тығындалады. Содан кейiн тығындағыш механизм бастапқы жағдайына келедi, ал тығындалып жабылған шөлмектер тасмалдағышқа 23 берiледi.

Автоматтың жетегi:

- электр қозғалтқыштан 3;

- жылдамдықтар вариаторынан 2;

- белдiктi берiлiстен 4,

- сақтандырғыш жалғастырғышы бар буынтықты төмендеткiш 5;

- цилиндрлiк және конустық берiлiстер жүйесiнен.

Автоматтың жұмыс атқаратын механизмдерi екi көлденең бiр тiк орналасқан жұдырықшалы бiлiктер: шынжырлы берiлiс, тұтқалы жүйелер, жұдырықшалар көмегiмен қозғалысқа келедi.

Бiрiншi көлденең бiлiкте, кеңiстiкте үздiксiз айналатын барабанда жұдырықша 34 орнатылған. Осы жұдырықша периодты айналмалы қозғалысты жетектегi дискiге 33 бередi.

Тұтқалы жүйелер көмегiмен, iлгерлемелi-қайтымды қозғалысты, тығындағыш механизмге 27 беретiн жалпақ ойықшалы жұдырықша 32 осы бiрiншi көлденең бiлiкте орнатылған.

Екiншi көлденең бiлiкте екi жұдырықша 18, 19 орнатылған. Бiрiншi 18 жұдырықша тұтқалы итергiштiң көмегiмен iлгерлемелi-қайтымды қозғалысты мөлшерлегiш поршенiне бередi, ал екiншi 19 жұдырықша қаймақ құятын реттегiш кранның жұмысын жүргiзедi.

Тiк айналатын бiлiкте де жұдырықша 8 орнатылған және шынжырлы берiлiс көмегiмен жұдырықша периодты айналмалы қозғалысты фольганың қалдықтарын орайтын катушкаға 17 бередi. Және де осы бiлiкте, қалпақшаларды қиятын престi механизмге iлгерлемелi-қайтымды қозғалыс беретiн эксцентрик 9 орналасқан.
