Қазақстан Республикасының Білім және Ғылым министірлігі

Семей қаласындағы Шәкәрім атындағы Мемлекеттік университеті

СӨОЖ

Пән: Ядролық реакторларды құрастыру

Тақырыбы: Турбина сатысындағы жоғалтулар. Турбина сатысының пайдалы әсер коэффициенттері

Орындаған : Қабдылқақов Ержан

Топ: ТФ-319

Тексерген: Нургалиев Д. Н

Семей 2015

Су сулы реакторлардың корпус ішіндегі құрылғылар

Жылулық экрандар, активті аймақтың алынатын қорабы, қорғаныс құбырларынің блогы әр-түрлі реакторларда конструкциялары бойынша ерекшеленеді.

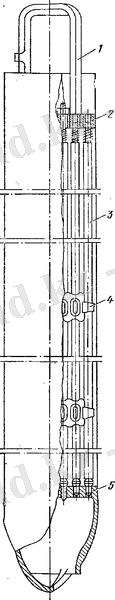

Сурет 1. ҚССР касетасы

1-транспорттауға арналған бекітпе, 2-жоғарғы плита, 3-твэл, 4- тор,

5-ЖБҚ-ның астыңғы жағы

Бұл реакторда тежегіш және жыуалмастырғыш функциясы су атқарады. Қайнаған су-сулы реактордың (ҚССР) артықшылықтары бар. Бірақ жоғары қысымда жұмыс істейтін ССР қасында активті аймақтағы судың көлемді қайнауы нормальды эксплуатациялық режим болып табылады. ҚССР реактордың өзгешіліктері осымен байланысты.

Қайнаған суға төмен жылулық жүктеу тән. Сәйкесінше жылулық ағындар ҚССР төменірек. Бұған активті аймақтың биіктігі бойынша бу бөлінудің бірқалыпсыз болуы қосылады. Бұның себебі бу және су қоспасының тығыздығының өзгеруі болып табылады. Тежегіштерде будың болуы активті аймақта судың көлемдін үлкейтуге әкеледі. Сондықтан қысымды ЖҚССР-дан ҚССР көлемі үлкенірек болады, сәйкесінше ҚССР корпус диаметрі үлкен болуы қажет.

ҚССР мақсаты қаныққан буды өңдіру. Бу қысымының артуы циклдың термиялық ПӘК-ің жоғарлатады және ҚССР жұмысын тұрақтандырады. Бірақ қысым 6 Мпа-дан артқанда ПӘК төмендеп, критикалық жылулық жүктеулер төмендейді. Себебі будың ылғалдылығы артады және ол турбинаның қуатын төмендетеді. Сондықтан буға қосымша сепарация қажет немесе буды қосымша қыздыру қажет болады. Бу мөлшерінің көп болуы энергия бөлінудің оданда жоғары деңгейдегі бірқалыпсыздығына әкеп соғады.

Қайнаған судың активті аймақта болуы және оның энергиялық жүкетмесінің аз болуы диаметрі үлкенірек твэлды қолдануға мүмкіндік береді және твэлдың байытылуы төмен болады. ҚССР энергия бөлінудің биіктік бойынша бірқалыптылығын сақтамен қатар радиус бойынша бірқалыптылығын сақтау маңызды. Бұл реттегіш стерженьді активті аймақтан алған кезде касетелар арасындағы касеталар арасында нейтрондар ағынының кенет артуына әкеп соғады. Энергия бөлкінуді түзету үшін әр-түрлі байытылу деңгейдегі твэлдарды пайдаландыруға әкеледі. Жоғарғы байытылғын твэлдар центрде, ал аз байытылған твэлдар шетінде орналасады. ҚССР реттегіш стержендер активті аймаққа төменнен жоғары енгізіледі. Ол конструктивті тиімді және нейтрондар ағынының биіктік бойынша үлестірілуіне тиімді, себебі ағын астыңғы бөлшекте максималды болып табылады. Себебі ол жерде су тығыздығы максималды.

ҚССР эволюциясында ең маңызыды өзгерістер келесідей:

  • механикалық сепараторларды реактордың ішкі жағына орналастыру;
  • екінші ретті бу генераторынан бас тартып тікелей будың бу турбинасына түсуі;
  • циркуляциялық насостардың реакторың ішінде орналасуы.

ҚССР будың сепарациясы, судың циркуляциясы тікелей корпустың ішінде жүзеге асырылады. Бұндай шешім контурды тікелей реактордың ішінде орналастырады немесе оның сыртқы жақтарын минималды қылдырады.

Сонымен ҚССР су циркуляциясы келесідей: Активті аймақтың кірер жағына қайнау температурасына жетпеген су келеді. Активті аймақтан өтіп су қайнайды. Шығыста су-бу қоспасы болады. Будың массалық мөлшері 20 пайыз. Бұл қоспа тізбектей сепарацияның 2 сатысын өттеді. Біріншіде турбосепаратор пайдаланылады. Олардан кейін 10 пайыздық ылғылдылықпен бу екінші сепараторға түсіп 0, 1 пайыз ылғалдылыққа жетеді. Будың жиналуы реактордың жоғарғы жағында жүзеге асады. Одан кейін ол турбинаға барады. Корпуста 4 әр-түрлі қысымдағы жылуалмастырғыш орналасқан кеңістік бар: напорлы кмера, ол жерде қысым максималды активті аймақтың үстіңгң жағындағы кеңістік, ол жер бу-сулы қоспамен толтырылған. Бүкіл кеңістікте өз-ара оларды жылуалмастығыш бірінен-соң бірі өтетіндейжалғанған. Жылуалмастырғыш басқа жаққа ағып кетуі болмас үшін арнйы экрандар және және қорғандар жасалған. ҚССР құрастырған кезде қайнаған судың өзгешіліктерн ескеру қерек. Ең басты қауіп ол жылуалмасудың кризисінің пайда болуы. Ол твэл сыртынан жылудың алынуы дұрыс болмаған кезед болады. ҚССР-да твэлдар шоғырының бойындағы гидравликалық жүйенің өте берік болуы керек және ЖҚССР қарағанда энергия бөлінуің қатал қадағалауы керк. Сондықтан жылубөлгіш құрастырмалардаа арнайы қаптамалары болады. Ол жыуалмастырғыштың радиалды ағуынан сақтайды.

ҚССР активті аймағы жеке ұяшықтардан құралады. Әрбір ұяшық жеке қасетелардан құралады. Касета сызбасы Сурет 1 көрсетілген. Ол касеталар крест тәрізді стерженьдерді қорғайды. Төменгі жағымен әрбір касета төменгі плитаға тіреледі.
