Қазақстан Республикасы Білім және Ғылым министрлігі

Қаратау гуманитарлық-техникалық колледжі

«ҮЙЛЕР МЕН ҒИМАРАТТАР КОНСТРУКЦИЯСЫ»

пәні бойынша

курстық жұмысты (жоба) орындауға арналған.

1401. 000, 0104. 000

МАМАНДЫҒЫ БОЙЫНША ОҚИТЫН ТОПТАРҒА АРНАЛҒАН

Мазмұны

Жалпы жағдайлар . . .

Курстық жұмыстың (жоба) құрамы және орындалуы . . .

Кіріспе . . .

Сәулеттік- құрылыстық бөлім . . .

. 1. Құрылыс жүретін аймақ туралы қысқаша мәліметтер және ғимараттардың технологиялық барысы және пайдаланылуы . . .

2. Бас жоспар шешімі . . .

3. Ғимараттардың көлемдік жоспарлау шешімі . . .

4. Ғимараттың конструкциялық шешімі және олардың элементтері . . .

5. Жылу техникалық есеп . . .

Жалпы жағдайлар

Курстық жұмыстың (жоба) құрамы және орындалуы.

Курс аяқталғаннан кейін курстық жоба орындалады, оның тақырыптары биіктігі 5-9 қабатты тұрғын үйлер немесе көлемдік-жоспарлау схемасы күрделі емес қоғамдық ғимараттар болуы мүмкін.

жеке тапсырма - ғимараттың көлемдік-жоспарлау шешімінің нобайы немесе тұрпатты жобаның паспорты жобалау үшін шығыс деректері болады.

Курстық жобаның құрамы:

графикалық бөлімі;
есептік-түсіндірме жазба.

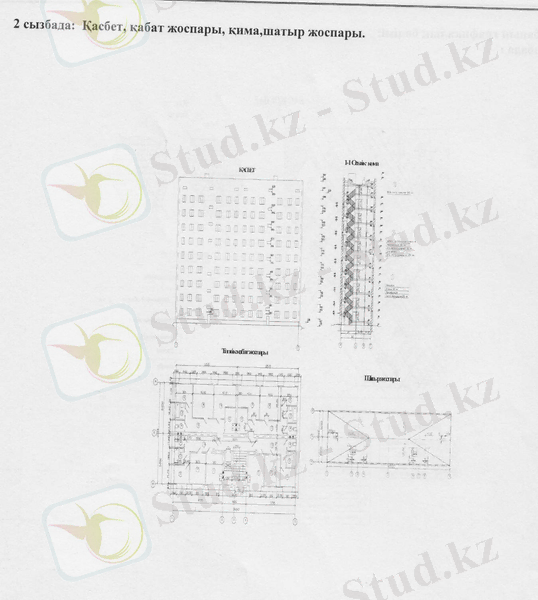

Графикалық бөлігін МЕМСТ-тар мен СПДС талаптарын сақтаумен А 1 форматындағы (594x841 мм) сызу қағазының 2, 5 парақтарында қарандашпен орындайды. Парақтарды кем дегенде 70% графикалық материалмен толтыру толықтығы. Графикалық беліктің құрамына мына сызбалар енуі тиіс:

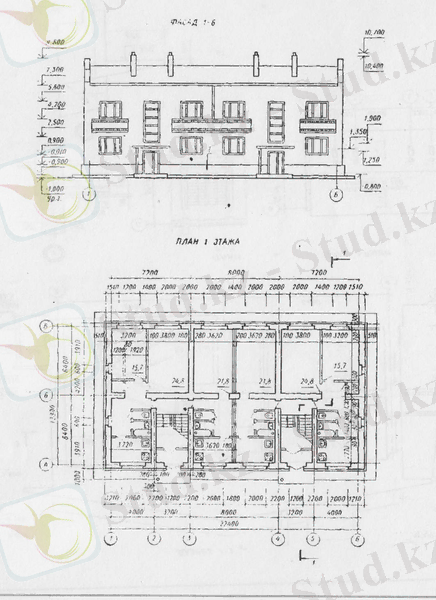

Түрлі-түсті шаймасымен ғимараттың фасады, М 1:100.
Ғимараттың әр қабаттық жоспарлары, М 1:100, 1:200.

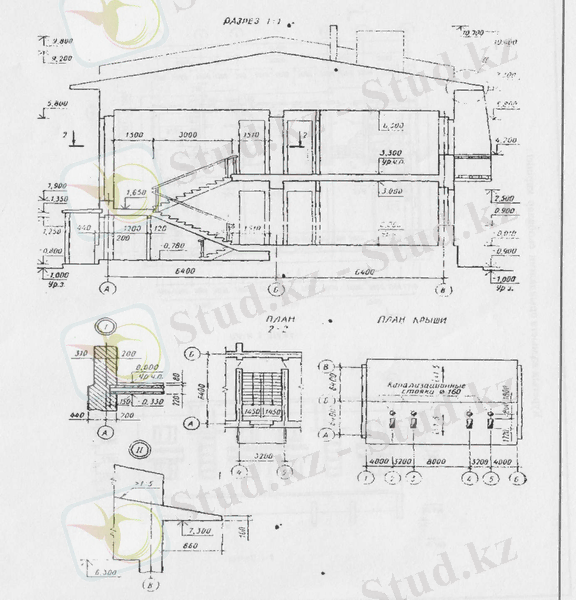

Ғимаратгың көлденең қимасы (басқыш алаңы бойынша), М 1:50,

1:100.

Іргетас әлементтерінің орналасу схемасы, М 1:100, 1:200.
Аражабын (жабын) әлементтерінің схемасы, М 1:100, 1:200.
Шатыр жоспары, М 1:200, 1:400.
Жобаланатын ғимарат үшін тән 4-5 конструкциялық тораптар, М 1:10, 1:20.
Жобаланғаннан басқа 3-4 ғимараттарды бейнелеумен А форматындағы (420x594 мм) жеке парақта түсірілген түрлі-түсті шаймасы бар учаскенің, жолдардың, жаяу адамдар жүретін жолдардың, көгалдандырылған аймақтың және т. б. бас жоспары, М 1:500, 1:1000.

Есептік-түсіндірме жазба сиямен анық жазумен жазылған немесе жазу машинаксында, компьютерде А4 (210x297 мм) форматындағы жазу қағазында басылған, МЕМСТ-тардың талаптарын сақтай отырып ресімделген 15-18 парақ мәтін көлемінде жасалады.

Мәтін бөлігінің құрамына мыналар кіреді:

тақырыпты таңдаудың қысқаша негіздемесін, халық шаруашылығы мен елдің мәдениетіндегі өзектілігі мен мәнділігін, ғимаратты жобалауды қазіргі заманғы жобалау саласындағы негізгі бағыттарды, тақырыпқа сәйкес күрделі құрылыс мәселесін мазмұндайтын кіріспе;
құрылыс учаскесінің жалпы сипаттамасы;
бас жоспар бойынша қабылданған шешімдердің сипаты;
ғимараттың жалпы сипаттамасы, көлемдік-жоспарлы шешімі;
сыртқы қабырғаның жылу техникалық есебі:
іргетасты орнату тереңдігін есептеу;
көтергіш және қоршайтын әлементтерді сипаттаумен ғимараттың құрылымдық шешімі.
жинақталатын құрылымдардың ерекшеліктері;
ғимараттың көлемдік-жоспарлы шешімінің техникалық- экономикалық көрсеткіштері;
өртке қарсы іс-шаралар мен қоршаған ортаны қорғау.

Курстық жобаны орындауды аяқтағаннан кейін оқушылардың мынадай білімдері мен шеберлігі қалыптасуы тиіс:

азаматтық ғимараттардың жобаларының архитектуралық- құрылымдық бөлігін оқу және орындау;
ғимараттардың көлемдік-жоспарлы және құрылымдық шешімдерін талдау және техникалық-экономикалық бағалау;

1. Құрылыс жүретін аймақ туралы қысқаша мәліметтер, ғимараттардың технологиялық барысы және пайдаланылуы

Құрылыстың климаттық ауданы - I в
Аудандық аймақ - III
Географиялық кеңістік - 54 с. ш.
Географиялық ұзақтық - 62 в. д.
Қар жамылғ (аудан) - III (100кгс/см2)
Желдік аудан - III (38 кгс/см2), қыстың үш айындағы жел жылдамдығы >4. 6м/с
Бес күндік суық температура - t=34C
Орташа тәуліктік температуралық ауаның жалғастырылымы

8С- Z=212

Тәуліктік суықтың температурасы - t=36C
Ылғалдылық аймағы- құрғақ

11. Құрылыс ауданы - сейсмикалық емес

Көрсеткіштер бойынша инженерлік геологиялық ізденістер кезінде, іргетас негіздеріне:

• суглинки (орташа тығыздық 2, 06 г/см3, байланысуы, тіркелуі 40кПа, керісуі - 22, 0, модульдік деформация - 6, 5 мПа)

• тасты құм (орташа тығыздық 2, 0см3, байланысуы, тіркелуі 1Па, - ішкі бұрыш керісуі 38, модульдік деформация-21 мПа)

• қиыршық тасты топырақ (орташа тығыздық 2, 05г/см3, есептік кедергісі 350кПа)

• сазды топырақ (орташа тығыздық 2. 18г/см3, байланысуы, тіркелуі 41. 0кПа, ішкі бұрыш керісуі 29, модульдік деформация 10мПа)

• ұсақ тасты топырақ (есептік кедергісі 400кПа, тығыздық 2. 12г/см3)

Шағын құрылыс аймағы бұл жылы аймаққа жатады. Алаңдағы топырақ суы 0. 95-1. 10м тереңінде орналасқан. Топырақ суының агрессивті сатысына байланысты W4бетон маркасына қатынасы портландцементте әлсіз агрессивтелген және күшті агрессивтелген, темірбетонды конструкцияға қатынасы - әлсіз және күшті агрессивтелген. Бірінші қабат еденінің шартты аталуы 0. 000.

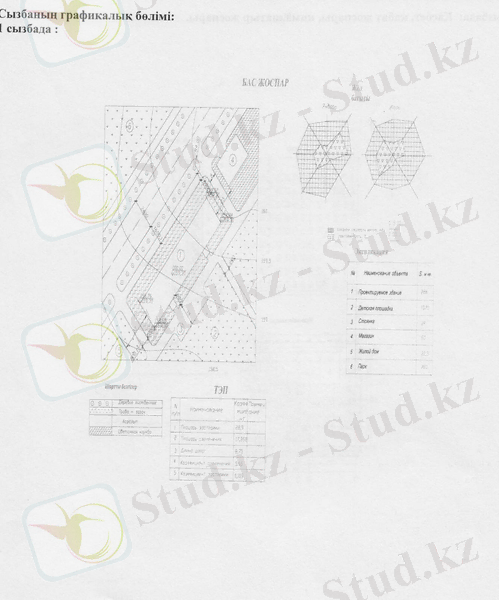

2 Бас жоспар шешімі

Жобаланған ғимарат Қостанай қаласының ауданында орналасады. Бұл жерде, тұрғын үй құрылыс жері, жемісті және құнарлы қабат болып келеді. Жергілікті тұрғындары тыныш. Жер беті тегіс.

Тротуарлар және көшелері асфальтбетоннан орналасқан. Барлық бос жолдар, тротуарлар және алаңдар газонмен, ағаштармен, бұталармен көгалдандырылды. Көше шаңдары және шулары осылардың көмегінен әсері азаяды. Ғимарат осы талаптарға сай жобаланған. Бөлшек жобасы соғылу кезінде ерте салынған ғимарат шешіміне байланысты және шаруашылық ауласын бірігіп қолдануды ұйғарады. Ғимарат салу кезінде өрт қауіпсіздігін ережесін қадағалау СниП бойынша нормаларға сәйкес болуы керек. Мысалыға: ғимарат арасындағы өрт жарылыстары. Өрт машиналарының подьезд алдына еш кедергісіз келу мүмкіншіліктері қарастырылуы қажет.

Қарапайым ғимараттың пішіні жарықтың және күн сәулесінің бөлмеге түсуін бойлайды. Ішкі ауланы оңтүстік батыстан соққан жел желдетеді.

Барлық ойын алаңдарында дүкендер және гүлбақшалар болады.

Алаңдар қысқа бұталармен аралары бөлінген, сонымен қатар, тұрғын үй алаңында жеке автомобиль жүргізушіге арналған автокөлік тұрағы жобаланған. Авто тұрақ коше жиектеріне бұталар отырызылған. Сол аймақта газды резервуарлар орналастыру қарастырылған, қақпамен қоршалған, биіктігі 2. 2 м.

Аймақ сәндік және қорғаныс көшеттерімен отырғызылғандығы көрсетілген. Қорғанысқа жапырақты ағаштар, 5-7 жастағы, тығыз қатарлы қылып көрсетілген. Сәндік көшеттер- 3 жастағы көшеттер- алаңды бөліп тұрушы және тұрғын үймеретті безендіруші.

Бала бақша және спорттық алаңдар, жабыны арнайы жақсартылған топырақтан құралған.

Аймақты сумен қамтамасыздандыру су құбырлары арқылы орналасады.

Жел бағытын құруға арналған мәліметтер.

Айлар

СШ

ОШ

ЩБ

СБ

Айлар: Қаңтар

С: 1, 6

СШ: 2, 7

Ш: 2, 6

ОШ: 2, 8

О: 5, 4

ЩБ: 5, 1

Б: 2, 9

СБ: 2, 2

Айлар: Шілде

С: 3, 6

СШ: 5, 6

Ш: 2, 8

ОШ: 2, 7

О: 3, 8

ЩБ: 4, 2

Б: 3, 3

СБ: 3, 2

3 Ғимараттардың көлемдік жоспарлау шешімі

Жобаланған ғимарат кірпштен, қаңқасыз, жоспардағы өлшемі 19. 2х49. 2м, тоғыз қабатты. Жоспардағы бірінші және соңғы қабаттары ұқсас. Әр қабатта 8 пәтер орналасқан.

Пәтер жоспары қазіргі барлық талаптарға пәтерге қатысты: үлкен кіре беріс және асхана, түрғын бөлмелержақсы жоспардағы, әр пәтерде өз лоджысы және балкондары орналасқан. Әр қабатта 6 екі бөлмелі және 2 бір бөлмелі пәтер өрналасқан.

Сонымен қатар ғимаратта тізбек төсенішіне және инженерлік құрылғыларға арналған подвал орналасқан.

Қабат биіктігі 3метр, подвал биіктігі 2. 6 метр, шатыр биіктігі 1, 6м.

Қатысты белгіленген жері абсолютті белгіленуі 347, 550.

НЕГІЗГІ ТЕХНИКО - ЭКОНОМИКАЛЫҚ КӨРСЕТКІШІ

Таблица 1

Көрсеткіш аттары

Бірлік

өзгертілімі

Саны

Көрсеткіш аттары: Пәтер алаңы

Бірлікөзгертілімі: м ²

Саны: 4868, 64

Көрсеткіш аттары: Жалпы пәтер алаңы

Бірлікөзгертілімі: м ²

Саны: 4961, 74

Көрсеткіш аттары: Ғимараттың жалпы алаңы

Бірлікөзгертілімі: м ²

Саны: 6763, 67

Көрсеткіш аттары: Үймеретті соғу алаңы

Бірлікөзгертілімі: м ²

Саны: 1124, 8

Көрсеткіш аттары: Құрылыс көлемі

Бірлікөзгертілімі:

Саны:

Көрсеткіш аттары: -жоғар отм 0, 000

Бірлікөзгертілімі: м ³

Саны: 26389, 2

Көрсеткіш аттары: -төмен отм. 0, 000

Бірлікөзгертілімі: м ³

Саны: 2313, 5

. 4 Ғимараттың конструкциялық шешімі және олардың

элементтері

Жобаланған ғимарат кірпішті, қаңқасыз. Аражабыны-құрылмалы көп қуысты плита.

Іргетас- қадалы темірбетонды құймалы монолитті темірбетоннан жасалған ростверктен тұрады.

Қада ұзындығы 6 метрден қабылданады. Агрессивті топырақ суларынан қаданы және ростверкті қорғау кезінде портландцемент сульфатындағы бетонды қолданады;

Подвал қабырғасы- ГОСТ 13578-78*бойынша бетонды блоктардан, цементті-құм қиыршық ерітіндісінен М50.

Подвал асты аражабын - 1. 141-1, 1. 041. 1-3, сериядағы 60, 64шығарылымы, құралмалы көпқуысты темірбетонды плитадан тұрады.

Барлық конструкциясы төмен белгілеудегі 0, 000. W4 сульфатқа төзімді шлакпортландцементте орындалады.

Белгілеудегі -0, 380 және -2, 180, ГИ-1 ГОСТ 7514-86 екі қабаттағы гидроизолда горизонтальды гидроизоляция қарастырылған, МБК-Г-65 ГОСТ 2889-80. битумды мастикада.

4. 1 Іргетас.

Ғимараттың қабырға асты салмақ көтеретін іргетасы құймалы қадалы темірбетонды, кескіні 300х300 мм, ұзындығы 6 м, темірбетонды монолитті ленталы ростверк (биіктігі 500мм. ) . Монолитті темірбетонды ростверкке АIII класты арматура және көлденеңінен АI, бетон класы В15. Барлық конструкцияның төменгі отм. 0. 000, сульфатқа төзімді портландцементте W4 орындалады, екі мәртеден ыстық битуммен жағып тұру қажет. Қаданы және ростверкті топырақ суынан қорғау үшін оған сулфатқа төзімді пртландцементтегі бетонды қолданады;

сурет 1. 4. 1.

4. 2 Қабырға.

Төле қабырғасы- ГОСТ 13579-78*бойынша төле қабырғасына арналған жинақтамалы бетон блоктарынан төле қабырғасына арналған, М50 цементті құм ерітіндісі. Сонымен қатар қаралатын ГИ-1 ГОСТ 7514-86 гидроизолды екі қабатты горизонтальды гидроизоляциядан, битумды мастикадан МБК-Г-65 ГОСТ 2889-80.

4. 3 Сыртқы қабырға.

Сыртқы қабырғаға кірпіштен К-О100/25 ГОСТ 530-95 жеңілдетілген қалау қабылданған, цементті - құмды ерітінді М50, аязға төзімділік F-25. Қалау, ISOVER KT минералды плитадан алынған вертикальды қабаттан, керамикалық кірпіштен орындалған.

сурет 1. 4. 3.

4. 4 Ішкі қабырға.

Ішкі қабырға К-О 100/25 ГОСТ 530-95 кірпіштен, цементті құмды ерітіндіден М-50.

Қабырға аймағы айдау каналдарымен толық кірпіш және∅4Вр1 арматуралық сеткадан, 50х50 ұяшықтан, биіктігі бойынша 3 қатарлы қалаудан тұрады.

4. 5 Ара жабын және жабын .

Жобада тұрғын үйдің ара жабынына және жабынына жинақтамалы темірбетонды панель аражабыны ГОСТ 9561-91 кәдімгі шар тәрізді бос, 1ПК типті, қалыңдығы 220 мм шар тәрізді бос диаметрі 159 мм, екі аймағы тірелуге арналған. Плитаны монтаждаудан кейін, анкерлер қабырғамен байланысады қатты бекітілген салмақ көтеруші қабырға

сурет 1. 4. 6.

4. 6 Маңдайша арқалығы. .

Терезелік және есіктің ойықтарын брустық темірбетонды маңдайша арқалығы ГОСТ 948-84 бойынша.

сурет . 4. 6

Продух саңылауларына қатарлы 6∅А-III ГОСТ 5781-82. арматурадан жасалған маңдайша арқалығы

4. 7 Шатыр асты

Шатыр асты жылы, ашық, желдетілетін болып келеді. Көпшілік жерде шатыр астында жылулық жүйесі жүргізілу орнатылған. Негізіне шатырға желдеткіш шахталары жатады. Желдеткіш каналдан кірген ауа шатырда араласады.

Шатырда технологиялық қамтамасыздандыру қаралған.

4. 8 Төсеніш .

Тегіс, рулонды.

сурет 4. 8.

4. 9 Су өткіні

Ішкі, ұйымдастырылған. Төсенішке анықталған орында өзгеріс болады, су қақпасының сүзгісі орнатылады. Сүзгідегі су, су өткінді трубада, үймерет ішінде орналасқан, баспалдақ клеткасында, подвал арқылы өтіп, сыртқа шығады. Су өткінге: труба және пластикадан жасалған байланыстырғыш бөлігі жатады

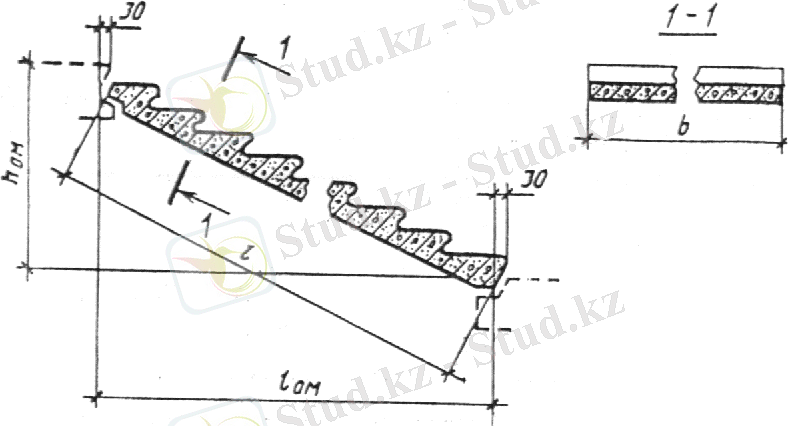

4. 10 Баспалдақ.

Жобада темірбетондық баспалдақтық марш типі ЛМ h ом =1500мм және L ом =3000мм темірбетондық баспалдақтық алаң ЛПФ 28. 13-5 L =2800мм b=1290мм

сурет 4. 10.

4. 11 Терезе.

Түрі және ойық өлшемдері қабырғаның конструкциялық тізіміне байланысты анықталады, жарықтехникалық, аэрациялық және жылутехникалық талаптарына байланысты.

Үш терезелі металлопластикті жекешеленген терезе. Сыртқы шынысы қалыңдатылған, қалыңдығы 5мм.

сурет 4. 11

сіктер.

Есік өлшемдері үймерет талаптарына байланысты

орнатылады, мекеме биіктігіне, шығарылуға байланысты адамдардың шығуына, жихһаздарды және құрылғыларды тасылуына байланысты қойылады. Сыртқы есіктер металлопластикті жекешеленген болып келеді. Ішкі есіктер:ағашты ГОСТ 6629-88.

. 4. 13 Сыртқы әрлеу.

Кірпішпен қапталған, цокольі - сплитерлі плитка.

. 4. 14 Ішкі әрлеу.

Водоэмульсиялық бояу, керамикалық плитамен әрлеу, ветонит

. 4. 15 Едендер.

Линолеум - тұрғын үй бөлмесіне, ұйықтайтын, балалар бөлмесі.

сурет 4. 15

Асханада және санузелде - едендік керамикалық плитка.

сурет 1. 4. 17.

Төленің бетонды бөлмесі.

5 Жылу техникалық есеп.

Қоршалған конструкцияның жылу өткізудегі кедергісі Ro үймеретті жобалауына байланысты қабылдау, қажетті белгісіне байланысты, R ^тр _о , санитарлы гигиеналық және ыңғайлы жағдайлары және энергия жинақтары анықталған.

Мына формула бойынша жылу периодының тәуліктік градусын анықтаймыз:

ГСОП = (t _в - t _{от. пер.} ) z _{от. пер.} , (1)

Мұнда t _в -ішкі ауа температурасының шешімі, °С, ГОСТ 12. 1. 005-88* бойынша қабылданған және үймереттің және ғимараттың қажетті жобалау нормасы;

t _{от. пер.} , z _{от. пер.} -орташа темпераура, °С, және жалғастырылуы, тәул, тәуліктік орташа ауа температурасының төмен немесе тең периоды 8 °С

ГСОП =(20-7, 5) *212=2687, 5

1-ші таблицаға байланысты СНиП РК 2. 04-03-2002. Қоршалған конструкцияның жылу өткізудегі кедергісі Ro=2, 34 м ² *°С/Вт

Қажетті кедергі қоршаған конструкциясының санитарлы гигениалық және ыңғайлы жағдайлары мына формула бойынша анықталады:

, (2)

Мұнда: п - коэффициент, сыртқа жоғарғы қоршаған конструкциясының сыртқы ауаға қатынасы. табл. 3*; СНиП РК 2. 04-03-2002

t _в= -ішкі ауа температурасының шешімі, °С, қабылдануы бойынша ГОСТ 12. 1. 005-88 және ғимараттар және үймереттерге қатысты жобалау нормасы

t _в= - қысқы сыртқы ауа температураны есептеу, °С, бескүндік суық орташа температураның тең қамтамасыздандырылуы 0, 92. СНиП РК 2. 04-01-2001

∆t ^н - ішкі ауа температурасының және ішкі жоғарғы қоршалған конструкцияның арасындағы нормативті температураның төмендеуі, қолданылатын табл. 2*; СНиП РК 2. 04-03-2002

α _в - қоршаған конструкцияның ішкі жоғарғы жылу беру коэфиценті, қолданылатын табл. 4*. СНиП РК 2. 04-03-2002

R ^тр _о =(20+34) *1/4, 0*8, 7=1, 58 м ² *°С/Вт

Жылу берудегі қажетті қарсыласу R ^тр _о есіктер төмен болмауы керек 0, 6 R ^тр _о үймерет қабырғасы, формула бойынша анықталады (2) қысқы температура кезіндегі сыртқы ауаның, орташа температурада теңестірілген суық бескүндіктің қамтамасыздандырылуы 0, 92.

1. 6. 1. Сыртқы қабырғаның шншімінің бастапқы деректері.

сурет 5

1. Құрылыс ауданы - Костанай қаласы

2. Ылғалдылық аймағы - құрғақ (А)

3. Үймереттің эксплуатациялық режимі- жақсы (Б)

4. Суық бескүндік қысқы температуралық - t=34C

Жобада қабырғаға керамикалық кірпіш қабылданған( Y =1800 кг/м3) қаптау ISOVER KT ( Y =16 кг/м3) (рис. 1. 6. 1. )

Керамикалық кірпіш ρ1= 1800 кг/м3

δ1= 120 мм =0, 12 м

δ2= 510 мм=0, 51 м

s ₁ = 9, 2 Вт/(м ² ⋅°С)

λ1 = 0, 7 Вт/(м ⋅°С)

ISOVER KT ρ3= 16 кг/м3

δ3= 60 мм =0, 06 м

s ₃ =0, 32 Вт/(м ² ⋅°С)

λ3 = 0, 035 Вт/(м ⋅°С)

Жылы инерцияны D қоршалған конструкцияны мына формула бойынша:

D = R ₁ s ₁ + R ₂ s ₂ + . . . + R _n s _n , (3)

Мұнда: R ₁ , R ₂ , . . . , R _n - қоршаған конструкцияның жеке қабаттың термиялық қарсыласуы, м ² С/Вт, формула бойынша анықтаймыз (4) ;

s ₁ , s ₂ , . . . , s _n - қоршаған конструкцияның жеке қабаттың жылу меңгеру коэфиценттер шешімі, Вт/(м ² С), анықтаймыз прил. 3*. СНиП РК 2. 04-03-2002

Термиялық қарсыласу R, м ² ⋅С/Вт, қоршаған конструкцияның қабаттың көпқабаттылығы, сонымен қатар қоашаған конструкцияның бірқабаттылығын мына формуламен анықтаймыз:

, (4)

Мұнда δ -қабат қалыңдығы, м;

λ - материал қабатының жылуөткізу коэфицентінің шешімі, Вт/(м °С), қабылдаймыз прил. 3*. СНиП РК 2. 04-03-2002

R ₁ =0, 12/0, 7=0, 1714 м ² С/Вт

R ₂ =0, 51/0, 7=0, 7286 м ² С/Вт

R ₃ =0, 06/0, 035=1, 714 м ² С/Вт

Термиялық қамтамасыздандыру R _к , м ² °С/Вт, жеке қабаттың термиялық кедергісінің қоршаған конструкциясы:

R _к = R ₁ + R ₂ + . . . + R _n =0, 1714+0, 7286+1, 714=2, 614м ² ⋅С/Вт (5)

Жылумен қамтамасыздандыру Ro, м2⋅°С/Вт, қоршаған конструкцияны мына формула бойынша:

, (6)

Мұнда α _в - формуладағыдай (1) ;

R _к - қоршаған конструкцияның термиялық қарсыласуы, м ² ⋅°С/Вт, анықталған: бірқабатты - формула бойынша (4), формула бойынша көп қабатты - формула бойынша 5)
