Суды сорғыш насостар станциялары


Пән: Электротехника
Жұмыс түрі:  Материал
Тегін:  Антиплагиат
Көлемі: 9 бет
Таңдаулыға:

Қазақстан Республикасының Білім және Ғылым министрлігі

Семей қаласының Шәкәрім атындағы Мемлекеттік университеті

Ақпараттық-коммуникациялық технологиялар факультеті

«Геодезия және Құрылыс» кафедрасы

«5В072900 Құрылыс» мамандығы

«Құрылыс өндірісінің технологиясы 3» пәні

СРО №2

Тақырыбы:

Суды сорғыш насостар станциялары

Орындаған: Артықбаева Ф. А.

СТ - 217

Тексерген: Уркинбаева Ж. И.

аға оқытушысы

Семей

2015

Мазмұны

  1. Кіріспе . . . 3
  2. Сорғыш қондырғыларының арналымы мен түрлері . . . 4
  3. Сорғыш қондырғылардың құрылысы . . . 6
  4. Сорғыш қондырғылардың жұмыс режимін реттеу . . . 7
  5. Қорытынды . . . 9
  6. Пайдаланылған әдебиеттер тізімі . . . 10

Кіріспе

Өнеркәсіптегі және тұрғын-үй коммуналдық шаруашылығындағы пайдаланатын электр энергиясының 60%-ға жуығы электрлі қозғалтқыштардың үлесінен болады. Бұл жұмсалған энергияның басым бөлігі желдеткіштердің жетекші жүйелері, компрессорлар, сорғыштар және басқа да циклдік режимді жүктемесі бар қондырғыларға кетеді.

Энергия ресурстары мен энергияны тасымалдағыштардың бағасының күрт өсуі өндірістегі оларға жұмсалатын жалпы шығындар сомасынан едәуір асып кетуіне әкелді. Нәтижесінде көптеген өндірістік кәсіпорындар мен тұрғын-үй коммуналдық шаруашылықтар алдында энергияны үнемдеу міндеті туындады. Көптеген өнеркәсіп орындарындағы энергия ресурстарын жұмсауға талдау жасай отырып, жағдаяттан шығудың екі бағыты бар екенін энергия ресурстарын қажетсіз нәрсеге пайдалануды болдырмау мақсатында жүргізілетін ұйымдастыру-техникалық шаралары және энергия үнемдеуші технологияны пайдалана отырып энергия үнемдеуші жабдықтар енгізу арқылы энергия шығындарын аз пайдаланып, бастапқы көлемді орындау.

Электр жетек қазіргі заманғы өндірістің негізгі энергиялық күші болып табылады және өз кезегінде өндірістегі электржетектердің арасында электржетектің 50% дейін энергиясын қысқатолқынды қозғағыштар басым. Бұл электр жетектер өзінің қарапайымдылығымен және құнының арзандығына байланысты түрлі механизмдерде кең қолданысқа енді. Олардың кемшін тұстары да баршаға белгілі- тура желіге қосқанда ауыр іске қосылады, 6-7 еселік ток ұру қатар жүреді, пайдалану мерзімі төмен, жылдамдықты реттеуде қиындық келтіреді. Асинхронды қозғағыштарды пайдаланудың қарапайым мысалы суық және ыстық сумен қамтамасыз ететін сорғыш станциялары, кәріздік сорғыш станциялары мен жылу жүйелері. Механизмнің осы үлгісі бүкіл шығарылатын электр энергиясының 20-25% құрайды.

  1. Су сорғыш қондырғыларының арналымы мен түрлері.

Сорғыш станциялары электр энергиясын механикалық энергияның сұйық тасқынына айналдыратын және осы өзгерістер үдерісін басқаруды жүзеге асыратын ғимараттар мен жабдықтардың күрделі электрогидравликалық кешенін құрайды.

Сорғышты су айдағыш станциялары жалпы сумен қамсыздандыру жүйесіндегі орнына қарай 1-ші, 2-ші, 3-ші және одан да жоғары станцияларға және кәріздік болып бөлінеді. Олардың мақсаттары 2. 1 кестеде көрсетілген.

1. 1 кесте- Сорғыш станцияның түрлері мен мақсаттары

Нысан

Мақсаты

Нысан:
:
Мақсаты:
:
Нысан:
:
Мақсаты:

Ұңғымаларда орналасқан тереңге кететін сорғыштарды

:
Нысан:
:
Мақсаты:

басқару. Жинаушы қоймадағы судың белгіленген

:
Нысан:

1-ші

: деңгейлі
Мақсаты:

деңгейін

:

ұстап

: тұру. 2-ші және 3-ші
: деңгейдегі
:
Нысан:

сорғыш станциясы

:

сорғыштарды

Мақсаты:

басқару

: станцияларымен
: бірге су
:
Нысан:
:
Мақсаты:

тартатын

:

технологиялық

: құрылғылардың
: құрамында
:
Нысан:
:
Мақсаты:

қолданылады.

:
:
:
:
Нысан:
:
Мақсаты:

Жинаушы сыйымдылықтан су тарту арқылы су құбыры

:
Нысан:

2-ші

: деңгейлі
Мақсаты:

жүйесіне қысым тудыру. Кіші және орта қабаттылықты

:
Нысан:

салуды қамтамасыз ететін есеппен қысым туады.

:
Нысан:

сорғыш станциясы

:
Нысан:

Қысымның тұрақты мәнін ұстап тұру тәуліктік немесе

:
Нысан:
:
Мақсаты:

апталық кестеге сәйкес болады.

:
:
Нысан:

3-ші

: деңгейлі
Мақсаты:

Орта және жоғары қабатты ғимараттар үшін 2-ші

:
Нысан:

деңгейлі станциядан су тарту арқылы су құбырындағы

:
Нысан:

сорғыш станциясы

:
Нысан:

керекті қысымды тудыру және ұстап тұру. Қысымның

:
Нысан:

және

: келесі
Мақсаты:
Нысан:

тұрақты

:

мәнін

Мақсаты: ұстап тұру тәуліктік немесе апталық
:
Нысан:

деңгейлер

:
Мақсаты:
Нысан:
:

кестеге сәйкес болады.

Мақсаты:
:
:
Нысан:
:
Мақсаты:
:
:
Нысан:
:
Мақсаты:

Тазарту ғимаратындағы құрғатпа суды айдау үшін,

:
Нысан:

Кәріздік

: сорғыш
Мақсаты:

тұрғын үй, өндірістік және басқа да ғимараттардың

:
Нысан:

жертөлелерін, шұңқырлар және тағы басқа құрылыс,

:
Нысан:

станциясы

:

құтқару және осыған ұқсас жұмыстар кезіндегі

Мақсаты:
Нысан:
:
Мақсаты:
Нысан:
:
Мақсаты:

сыйымдылықтарды құрғату.

:
:

Сорғышты станциялардың негізгі мақсаты төмендегілерді қамтамасыз ету болып табылады:

Қалыпты және апатты жағдайларда сұйықтықты берудің талап етілетін кестесі;

Құрылыс салуға, жабдықтауға және пайдалануға төмен шығын жұмсау; Сенімділіктің қажетті деңгейі, демек жұмыс үздіксіздігінің белгілі

деңгейі; Нысанның технологиялық маңыздылығына сәйкес келетін төзімділігі;

Пайдалану қолайлылығы (автоматика мен телемеханиканы кеңінен қолдану) ;

Сұйықтықты пайдаланудың үздіксіз өзгермелі көлемі мен тәртібі кезінде және пайдаланушы құрамы өзгерісіндегі пайдалану.

Сорғыш станцияларын мақсатына қарай келесідей түрге бөлуге болады: өнеркәсіп мекемелері мен елді-мекендерді шаруашылық және ішуге жарамды сумен жабдықтау; өнеркәсіп мекемелерін айналмалы сумен жабдықтау; кәріздік, жылумен жабдықтау жүйесі; құрғатқыш; өртке қарсы қолданылатын сумен жабдықтау; жер өңдеу мұнай айдау және басқалары.

Сорғыштардың бірігу әдістері бойынша дербес жұмыс жасайтын сорғыш станциялары және біріге жұмыс жасайтын сорғыш станциялары деп бөлуге болады. Бірінші жағдайда төмен бірлі-жарым қуатты және жұмыс сенімділігіне қойылатын төмен талаптар бар сорғыш станциялар сипатталады. Сорғыш станциялар барлық түрлерінде бірігіп жұмыс жасайтын сорғыштар кеңінен қолданыс тапқан. Қажетті технологиялық көрсеткіштерді қамтамасыз ету үшін параллельді, кезекті және біріктірілген қондырғылар қосылыстары қолданылады. Сорғыш станциялар көп түрінді қолданылатын сорғыштардың параллельді қосылыстары неғұрлым ерекше болып табылады. Кезекті қосылысты сорғышты қондырғылар барынша жоғары қысым тудыру керек болғанда, мысалы тұтқыр ерітінділерді (мұнай, тұнба және басқалары) тасымалдау кезінде қолданылады.

Сорғыш станциялар реттеуші параметрлері бойынша қысымды реттегіш станцияларға және беруді реттегіш станцияларға бөлуге болады.

Технологиялық нысанға тасымалданатын сұйықтықтың беруін сенімді қамтамасыз ету талаптарына сәйкес сорғыш станциялар 1-ші, 2-ші немесе 3-ші санатқа жатуы мүмкін.

Жоғарыда қарастырылған сорғыш станциялар ішінде елді-мекендер мен өнеркәсіп орындарына су тасу және сумен жабдықтау жүйесінде, өндіріс нысандарының технологиялық кешендерін, оның ішінде түсті металдар өндірісі мен мұнай өндіру зауыттарын айналмалы сумен жабдықтау жүйесінде қолданылатын параллельді қосылысты сорғыш станциялар кең қолданыс тапты.

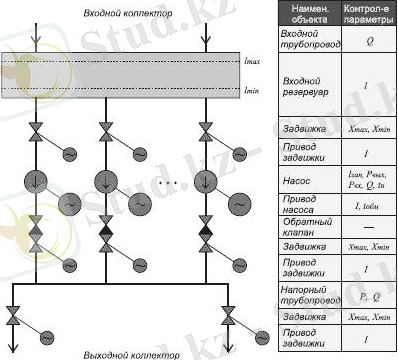

1. 1 сурет - Типтік сорғыш станциясының технологиялық сұлбасы

  1. суретте сорғыш станциялар типтік технологиялық сызбанұсқасы бейнеленген. Сұйықтық сорғыш станция коллекторының кірісіне түседі және резервуарға жинақталады. Кіріс резервуарынан сорғыш арқылы айдалып, сорғыш станция шығыс коллекторына, әрі қарай торапты құбырға беріледі, ол жерден тұтынушыларға таратылады немесе келесі сорғыш станция кірісіне келіп түседі. Сорғыш құбырдан ажыратуда сорғыштың кіріс және қарқынды келте құбырына орнатылған ысырма қызмет атқарады. Одан басқа, сорғыштың шығыс келте құбырына сорғыш арқылы сұйықтықтың кері ағынын болдырмайтын қайтармалы қақпақ орналастырылған. Ысырма мен сорғыш электр жетегі ретінде электр қозғалтқыштар қолданылады. 1. 1-суреттің оң жағында әр сорғыш станция нысанына арналған бақыланбалы параметрлердің тізімі келтірілген кесте орналасқан. Сорғыш станция мақсатына және сорғыш қондырғысының қуатына байланысты келтірілген тізім өзгеруі мүмкін.
  1. Сорғыш қондырғылардың құрылысы.

Құбырлардың айдау және сору жүйесі, тиекті тірек, электр жетек, сонымен қатар қондырғының технологиялық параметрлерін өлшейтін құрылғысынан, бір немесе бірнеше сорғыштардан тұратын сорғыш қондырғылар сорғыш станция негізгі энергетикалық элементі болып табылады. Сорғыш станция негізгі күштік жабдық ретінде көлемдік немесе динамикалық сорғыштар қолданылады.

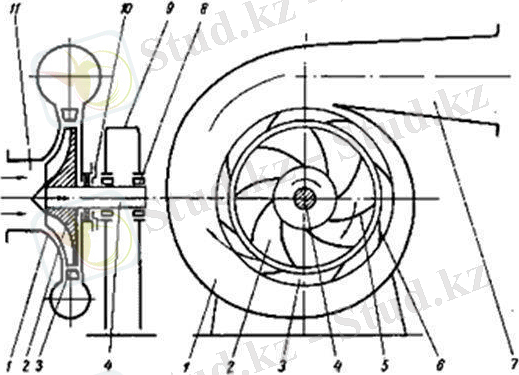

2. 1 сурет - Ортадан тепкіш сорғышының принциптік сұлбасы

1-жұмысшы камера; 2 - жұмысшы доңғалақ; 3 - бағыттаушы құрылғы; 4 - білік; 5 - жұмысшы доңғалақтың қалақшасы; 6 - бағыттаушы құрылғының қалақшасы; 7-айдау келте құбыры; 8 - мойынтірек; 9 - сорғыш қаңқасы(тіреуіш тірек ) ; 10 - біліктің гидравликалық дөңбек тығыздағышы (тығыздағыш) ; 11 -сору келте құбыры.

Көлемдік сорғышты сығу нәтижесінде тасымалданатын сұйықтық қысымы көтерілген кезде ығыстыру принципі бойынша жұмыс жасайды. Оларға қайтармалы-үдемелі (диафрагмалы, поршенді) және роторлы (аксиалды-поршенді және радиалды-поршенді, тісті, шиберлі, винтті және т. б. ) сорғыштар жатады.

Үдемелі сорғыштар ауыстырылатын ортаға күштік әсер негізінде жұмыс жасайды. Оларға қалақшалы (ортадан тепкіш (2. 1-сурет), осьтік) айдағыштар және үйкеліс айдағыштар (құйынды, дискілі, ағынды және т. б) жатады. Ортадан тепкіш сорғыштар жақсы қолданысқа ие болған.

Сорғыш станция негізгі сипаттамалары болып сұйықтық қысымы мен шығыс берілісінің уақытқа және кіріс берілуіне, сонымен қатар кері әсерлерге тәуелділігі болып табылады. Бұл тәуелділіктер сорғыш станция жұмысы режимінің өзгерісін көрсетеді.

  1. Сорғыш қондырғылардың жұмыс режимін реттеу.

Жұмыс жағдайының өзгеруі кезінде сорғыш станцияға берілген жұмыс режімін қамтамасыз ету үшін сорғышты қондырғылардың жұмыс режимін реттеу жүргізу талап етіледі. Бұл тапсырма екі бағытқа бөлінуі мүмкін: насос жұмысының гидравликалық режимін реттеу және сорғыш станция электр жетегінің энергетикалық тиімділігін реттеу.

Ортадан тепкіш типті сорғыш қондырғылары үшін келесідей сұйықтық берілуін және қысымын реттеу әдістері қолданылады:

  • құбырларды дроссельдеу;
  • сорғыштың шығыс келте құбырынан кіріс келте құбырына сұйықтықтың бір бөлігін қайта ағызу;
  • сорғыштарды іске қосу мен ажырату (сатылай реттеу) ;
  • сорғыштың жұмысшы доңғалағының айналу жиілігінің өзгеруі. Құбырларды дроссельдеу сұйықтық берілісі мен қысымын реттеудің кең

тараған түрі болып табылады. Бұл жағдайда сорғыштың қарқынды құбырында орналасқан және өзінің ауысуы есебінен құбырдың көлденең қимасын өзгертетін шибер, дроссель-қалпақша, ысырмалар, диафрагмалар және т. б. түріндегі механикалық құрылғылар реттеуші элементтер болып табылады. Берілген реттеу әдісі өзінің қарапайымдылығына қарамастан, бірнеше кемшіліктері де бар. Олардың бірі әсіресе берілуді терең реттеу кезінде СС ПӘК-нің төмендеуі болып табылады. Бұл реттеуші қондырғылардың қосымша кедергілерін жоюға кеткен энергия берілген сәйкестікке сай төменгі энергетикалық тиімділікті анықтайтын жылулық шығындарға айналуына шартталған. Бұдан басқа, ысырманы жабу кезінде сорғыш шығысындағы қысымның өсуі тиек қондырғылары мен тығындардың қызмет ету ұзақтығын қысқартуға, сонымен қатар қосылысқан жерлер мен саңылаулардан ағып кетуге алып келеді. Бұл әдістің тағы басқа кемшілігі сорғыш қондырғысы қарқыны мен берісінің азайған жағында бір зоналық реттеу мүмкіндігіның болуы болып табылады.

Қайта іске қосу арқылы қарқынды реттеу сұйықтық ағынының бір бөлігін сорғыш кірісіне оның шығысынан алып кетуге негізделген. Бұл кезде сұйықтықтың айналуына жұмсалған энергия әсіресе терең реттеу кезінде қондырғы ПӘК-ін төмендететін пайдалы жұмыс тудырмайды. Алдындағы әдістердегідей сорғыш станция берілуі тек қана кему бағытына қарай реттеледі.

Сорғыш станциясының беруін сатылай реттеу сорғышты немесе сорғыштар тобын қосу немесе ажырату есебінен болады. Бұл әдіс қосымша реттегіш құрылғыларды қажет етпейтіндіктен өзінің басқаруда қарапайымдылығымен сипатталады. Алайда ол сұйықтықты мөлшерін өзгерту кезінде қарқынды сапалы және үздіксіз ұстап тұруды қамтамасыз ете алмайды және қозғалтқышты жиі іске қосуға тура келеді, ол жабдықтардың жұмыс істеу ұзақтығын азайтып, сорғыш станция берілуінің ауытқуын реттеу үшін аралық жинақтаушы резервуарды салуды талап етеді. Сонымен қатар, электр жетектер тиімді емес режимде жұмыс жасайды, ол барлық сорғыш станция ПӘК-ін төмендетеді.

... жалғасы
