Газ турбиналары

Орындаған:

Тэ-317 тобының студенті:

Досанов Б. С

Тексерген:

Касымов А. Б., аға оқытушы

Семей 2015 ж.
Мазмұны

Кіріспе . . . 3

1 Газ турбиналары ……… . . . 4

2 Қорытынды… . . . 7

3 Пайдаланылған әдебиеттер тізімі . . . 8

Кіріспе

Газ- заттың атомдары мен молекулалары бір-бірімен әлсіз байланысқандықтан, кез келген бағытта еркін қозғалатын және өзіне берілген көлемге толық жайылып орналасатын агрегаттық күйі. «Газ» (французша gas, грекше chaos - бей-берекет) атауын ғылыми қолданысқа 17 ғасырдың басында голланд ғалымы Ян Баптист ван Гельмонт енгізген. Газ молекулаларының соқтығысу уақыты олардың еркін жолға кететін уақытынан әлдеқайда аз болады. Химиялық элементтердің өте кіші бөлшекке бөлініп, бейтарап ұшуы. Негізгі тұрмыстағы газдар пропан, бутан, неон және тағыда басқа Газ қатты дене мен сұйықтық тәрізді еркін бет түзбейді және ол берілген көлемді толық толтырып тұрады. Газ тәрізді күй - заттардың (жұлдызаралық заттар, тұмандықтар, жұлдыздар, планеталардың атмосферасы, тағыда басқа) ғаламдағы ең көп таралған күйі. Химиялық қасиеттері бойынша газдар және олардың қоспалары (активтілігі аз инертті газдар мен қопарылғыш газдар қоспасына дейін) сан алуан болып келеді. Газға атомдар мен молекулалардан тұратын жүйе ғана емес, кейде басқа бөлшектерден - фотондардан, электрондардан, броундық бөлшектерден, сондай-ақ плазмадан тұратын жүйелер де жатқызылады.

Газ турбиналы қондырғыны (ГТҚ) транспортта, электростанцияларда, газ және өндірістерде, мұнай өңдеуші зауыттарда, газ және мұнай құбырлы магистралдардың сығымдаушылары мен сұйық сорғыш жетектеріне арналған, металлургиялық зауыттарда, химиялы өндірістерінің кәсіпорындарында және т. б. қолданады.

Газ турбиналы қондырғылар жинақты, салмағы аз, піспекті қозғалтқыштардың, іштен жанатын бөлшектерінің қайтымды - ілгерілемелі қозғалысты, қасиеті болмайтын, пайдалану құны арзан, суды пайдаланбай-ақ жұмыс атқара алады. ГТҚ артықшылығына - жанушы камерасында, жағу мүмкіндігі және газ түріндегі мен сұйық отынды қолдануға болатындағы. Отынның сапасына байланысты, ГТҚ-ның жұмыс істеудегі жағдайының сенімділігі және газдың, ең жоғарғы температурасын таңдап алуға болатындығы.

Арзан жағушы мазуттарды жағуда, егер турбинаға кірердегі, газ температурасы 650°С жоғары болмаған жағдайда, ешқандай қиындықсыз қолдануға болатындығы. ГТҚ-ның артықшылығына байланысты болатыны, бір газ турбиналы агрегаттарда, сол сияқты, бу турбиналы қондырғыларда, үлкен қуат алу мүмкіндігінің болуы. Сонымен қатар ГТҚ арқылы, бір білікті сүлбемен, өте қарапайым түрінде орындалуы, ерекше кемшілігіне жатады.

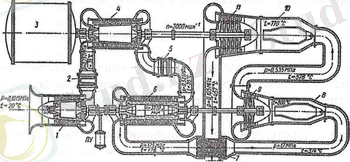

1-сурет. С. М. Киров атындағы ГТҚ- 50 -800ХТЗ сүлбесі

Жұмыс істеу кезіндегі, қондырғының толық жүктемесіздігі, үнемділігін едәуір кемітеді. ГТҚ-ның ПӘК, жарым-жартылай жүктемеде, газ турбинасының, тұрақты айналу жиілігі жұмысындағы ГТҚ-ның ПӘК, өте тез төмендейді. ГТҚ-ға жүктемені кеміткен кезде, жану камерасына, сығымдаушыдан ауаның тұрақты келуі кезінде, отынның берілуі азаяды, бұл жағдайда, турбина алдында, газ температурасының тез кемуіне жеткізеді және қондырғының үнемділігін едәуір азайтады.

ГТҚ-ның жұмысына қоршаған ауаның температурасы мен қысымы, үлкен әсерін тигізеді. Температураның артуынан және атмосфера қысымының кемуі, газ турбиналы қондырғының қуатын кемітеді.

1 суретте, мысал үшін, ең бірінші жанған газ турбиналы кондырғының С. М. Кировтың ХТГЗ көрсетілген. Бұл ГТҚ-50-800 қос біліктінің, қуаты 5 кВт, қос аралықты салқындатқышы және жылулықты регенерациялаушысы бар. Турбина алдындағы газ температурасы 800°С. Сорылатын ауаның сығымдаушыдағы төменгі қысымы 1, одан кейін, ауа, салқындатқышқа келіп түседі 2. Денені салқындатуға суды қолданады. Салқындатылған ауа, орташа қысыммен сығымдаушыда 4 сығылады, одан кейін қайтадан ауа салқындатқыш 5 бағытталады.

Жану сығымдаушыдан 8 кейін, жоғарғы қысымды жану камерасы 10, келіп кіреді де, онда оның, температурасы артады және будан соң, төменгі қысымды турбинада 11 кеңееді, ал одан кейін, генератор 7 пайдаланылады. Генератордан 7 кейін, жұмыс атқарған газ атмосфераға шығады.

Ауа салқындатқыштан 5 шыққан соң, ауа жоғарғы қысымды сығымдаушыға 7 келіп кіреді, одан регенераторға 7 бағытталады, мұнда оның температурасы артады және одан ары, жану камерасына 8 кіреді.

Электрлі тоқтың генераторы 3, төменгі қысымды турбинаның білігіне 11 орналасқан. Атап өту қажет, ГТҚ-ның ауа даңғылында, ауа салқындатқыш қысымның жоғалуына әкеліп соғады. Осы қысымның жоғалуы, турбина алдындағы газ қысымына қатынасы, шамамен 2% кұрайды.

Газды турбиналар, іштен жанатын қозғалтқыштармен үйлестіріп бірге қолданады. Өздеріне тән, үйлестірілген сүлбелер төмендегідей.
Іштен жанатын қозғалтқыштың (ІЖҚ), пайдаланылған газдар энергиясын пайдалануда, газды турбина, қозғалтқышты үрлеуге және сығымдаушының айналдыруын жүргізеді (1 сурет) . Қозғалтқыштың бірлік қуатын арттыруына, үрлеуші мүмкіндік туғызады және оның үнемділігін арттырады. Турбинада жұмыстың жасалынуы, пайдаланылмаған газ энергиясының есебінен өтеді де, ол ІЖҚ-тың цилиндірінде, олардың толық кеңею есебінен жүреді.
Басқа вариантында, ІЖҚ барлык қуаты, сығымдаушыны айналдырушысының үрлеуі үшін жұмсалады. Бірінен соң бірі, косылған ІЖҚ газды турбина, одан ұшып шыққан газдармен жұмыс атқарады. Сонымен, қондырғының барлық пайдалы қуаты турбинамен өнідіріледі.
Жоғарғы температуралы сатыларды, дизельдің орнына қолдануын, еркін піспекті газды генератор (ЕПГГ) деп атайды (2 сурет), ол өзіне қос тактылы цилиндірлі ІЖҚ 1, сұйық отын бүріккішімен 2 біріктірілген, екі қатарлы үрлеуші терезелер 8, 9 және екі қозғаушы әрекеттегі піспекті сығымдағыш 7. Турбина, 12 ІЖҚ цилиндрден шыққан газбен жұмыс істейді. Терезе 8 сығымдағыштың цилиндірімен жалғасуы арқылы, айдамалаушы клапанымен ауа қозғалтқыш цилиндіріне түседі, ал терезе 9 - пайдаланылған (выхлапной) құбырмен 10, газ турбинасына келеді. Газ генераторының екі қос сатылы піспегі бар, олар, бір біріне қарама-қарсы жылжиды. Сатының кіші диаметірлігі 6 қозғалтқыш піспегіне, ал үлкен диаметірлі 5 - сығымдағыштың піспегіне қызмет керсетеді. Көбінесе, турбиналарды ЕПГГ бірнешеуінен газбен қамтамасыздандырылады, бұл турбина алдындағы газ қысымының тұрақтылығын және қондырғының берілген қуатын қамтамасыздандырады.
