Темірбетонды шпал

1. Темірбетонды шпалдың номенклатурасы ... ... ... ... ... ... ... ... .
2. Бетон қоспасын дайындауға арналған материалдар ... ... ... ... ...
3. Шпалдың қолданыстағы өндірістік технологиясының сипаттамасы ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
4. Салыстыру және өндіру әдістерінің нұсқасын таңдау ... ... ... ... ... ...
5. Кәсіпорынның жұмыс тәртібін таңдау ... ... ... ... ... ... ... ... ... ... ... ...
6. Бетон құрамын есептеу және темірбетон шпалын өндірудегі материалдық баланс ... ... ... ... ... ... ... ... ... ... ... ...
7. Шпалдың технологиялық процесі ... ... ... ... ... ... ... ... ... ... ..
8. Зауытішілік транспорттау, қоймалау және сақтау ... ... ... ... ... ..
9. Технологиялық желіні жобалау және пайдалану кезіндегі еңбекті және қоршаған ортаны қорғау ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
10. Жылутехникалық бөлім ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..
Қолданылған әдебиет ... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
Қазақстан Республикасының дамыған мемлекет ретінде әлемдік қауымдастықтың қатарына кіруі оның көлік және жол инфрақұрылымының дамуына тікелей байланысты. Сапасы мен ұзақ мерзімге төзімділігін арттыруға бірден-бір жолы, рельс асты негізі ретінде алдын-ала кернеуленген темірбетонды шпалдарды қолдану.
Теміржол күрделі және жауаптылықты көп талап ететін құрылыс болғандықтан, темірбетонды шпалды ашық жерде едәуір ауыспалы динамикалық кедергілерді қабылдай отырып жылжымалы құрамымен қолданады және күрделі конструктивтік пішінін сақтайды.
Алдын-ала кернеуленген темірбетонды шпалды заводтан тыс өндіру мүмкін емес, және де жоғарғы өндіріс мәдениетін талап етеді. Темірбетонды шпал материал мен энергия күштерін көп қажетсінетін, жаппай қолдануға қиыншылық туғызады. Ағаш шпалдардың баламалылығын жүзеге асыру үшін сапасы мен ұзақ уақытқа төзімділігін жоғарылату, материал қажетсінуін азайту және өзіндік құнын жоғалтпау керек. Мұндай істі жүзеге асыру үщін максималды технологиялық автоматтандырылған операциялармен жұмыс істейтін жоғарғы өндіріс мәдениетіне қабылдау қажет.
Бүкіл әлемде қатаң жолдарды қамтамасыз ету үшін ағаш шпалдарын оңтайлы шешім деп қабылдады. Ағаш шпалы жақсы иіледі, ұсақ тастармен мықты байланысып және де радиусы 350 метрден кем емес шұғыл бұрылыстарда рельс жолдарының параметрін өзгертуге ие. Температура мен соққының шағын көлем мен сезімталдық ауытқуына қарағанда, ағаш шпалдары жоғарғы бейөткізгіштік қасиетке ие. Ағаш шпалдарының мұндарынан бөлек кемшіліктері де бар, сондықтан отандық теміржолды алға көтермелеу үшін темірбетонды шпалдарды пайдалану қажет
Өнімнің тапжылмай өсуі темірбетонды шпалдардың таптырмайтын шешімі болып табылады.
1. Баженов Ю.М., Комар А.Г. Технология бетонных и железобетонных изделий. Москва, «Стройиздат», 1984г.
2. ГОСТ 8993-75. Шпалы деревянные для железных дорог узкой колеи.
3. ГОСТ 13105.1 – 83. Конструкции и изделия бетонные и железобетонные.
4. ГОСТ 13105.2 – 83. Конструкции и изделия бетонные и железобетонные. Правила транспортирования и хранения.
5. ГОСТ 21174-75. Шпалы железобетонные предварительно напряженные для трамвайных путей широкой колеи
6. ГОСТ 18105 – 86. Правила контроля прочности.
7. Колокольников В.С. Технология бетонных и железобетонных изделий. Москва, «Высшая школа», 1972 г.
8. Сизов В.Н. Технология бетонных и железобетонных изделий. Москва, «Высшая школа», 1972г.
9. СТБ 1383-2003. Плиты покрытий и перекрытий железобетонные для зданий и сооружений.
10. Стефанов Б. В. и др. Технология бетонных и железобетонных изделий. – Киев, 1982.
11. Стефанов Б.В. Технология бетонных и железобетонных изделий. Киев, «Высшая школа», 1972.
12. Технологическое обеспечение производства железобетонных конструкций: Учеб. Пособие / Э.И. Батяновский, В.В. Бабицкий, Е.В. Коробко, П.И. Юхневский. Мн.: БГПА, 2001. – 161с.
13. Цителаури Г.И. Проектирование предприятий сборного железобетона. М.: Высшая школа, 1986.
14. Чаус К. В. др. Технология производства строительных материалов, изделий и конструкций -М.: Стройиздат, 1986.

        Мазмұны
Кіріспе..............................................................................
1. Темірбетонды шпалдың номенклатурасы.................................
2. Бетон қоспасын дайындауға арналған материалдар....................
3. Шпалдың қолданыстағы өндірістік технологиясының сипаттамасы................................................................................................
4. Салыстыру және ... ... ... ... ... ... ... таңдау................................................
6. Бетон құрамын есептеу және темірбетон шпалын өндірудегі материалдық баланс................................................
7. Шпалдың технологиялық процесі..........................................
8. Зауытішілік транспорттау, қоймалау және сақтау......................
9. Технологиялық желіні ... және ... ... ... және ... ортаны қорғау..................................................................
10. Жылутехникалық бөлім......................................................................
Қолданылған әдебиет............................................................
Кіріспе
Қазақстан Республикасының дамыған мемлекет ретінде әлемдік қауымдастықтың қатарына кіруі оның көлік және жол инфрақұрылымының дамуына ... ... ... мен ұзақ ... ... ... ... жолы, рельс асты негізі ретінде алдын-ала кернеуленген темірбетонды шпалдарды қолдану.
Теміржол күрделі және жауаптылықты көп талап ететін құрылыс болғандықтан, ... ... ашық ... ... ... ... ... қабылдай отырып жылжымалы құрамымен қолданады және күрделі конструктивтік ... ... ... ... шпалды заводтан тыс өндіру мүмкін емес, және де жоғарғы өндіріс мәдениетін талап етеді. Темірбетонды шпал ... мен ... ... көп қажетсінетін, жаппай қолдануға қиыншылық туғызады. Ағаш шпалдардың баламалылығын жүзеге асыру үшін сапасы мен ұзақ уақытқа төзімділігін жоғарылату, материал қажетсінуін ... және ... ... ... ... Мұндай істі жүзеге асыру үщін максималды технологиялық автоматтандырылған операциялармен жұмыс істейтін жоғарғы өндіріс мәдениетіне қабылдау қажет.
Бүкіл ... ... ... ... ету үшін ағаш шпалдарын оңтайлы шешім деп қабылдады. Ағаш шпалы жақсы иіледі, ұсақ ... ... ... және де ... 350 ... кем емес ... бұрылыстарда рельс жолдарының параметрін өзгертуге ие. Температура мен соққының шағын ... мен ... ... ... ағаш шпалдары жоғарғы бейөткізгіштік қасиетке ие. Ағаш шпалдарының мұндарынан бөлек кемшіліктері де бар, сондықтан отандық теміржолды алға көтермелеу үшін темірбетонды ... ... ... ... өсуі ... ... ... шешімі болып табылады.
Темірбетонды шпалдың номенклатурасы
Темірбетонды шпалдарды пайдалану отандық және шетелдік ... ... ... ... ... ... ...
Рельске бекітуіне байланысты шпалдар келесі түрлерге бөлінеді:
Ш1 - бөлек ... ... ... ... ... - ... клемді-болтты рельсті бекітпеге арналған.
Шпалдың өлшемі мен қалыбы ... ... ... мен сызбаға сәйкестендірілуі қажет.
Кесте 1 - ГОСТ 10629-88 ... ... ... ... ... ... ... әр түрлі ұштарының қашықтығы, мм
Шпал кромкаларының бір ұшының қашықтығы а1, ... ... ғы ... ... тығы а2, мм
Кромкалардың арасындағы осьтің қашықтығы а3, мм
Кромка арасындағы бұр ыш
Ш1-1
2012
404
310
47
55°
Ш1-2
2000
392
310
41
72°
Ш2-1
2012
404
236
84
55°

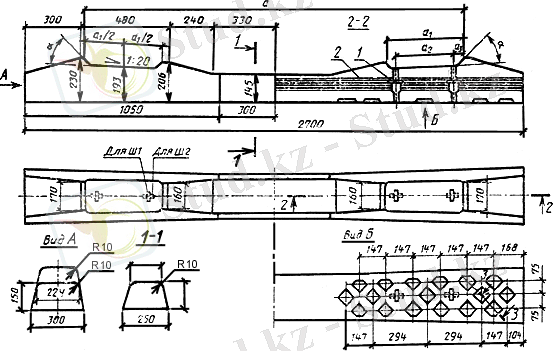

Сурет 1: 1 -- ... ... 2 -- ... ... 1520 мм ... ... арналған алдын-ала кернеуленген темірбетонды шпалдар, 1-1 орта қимасы.
Сурет 2 - Арматуралардың орналасуы
Бетон қоспасын дайындауға арналған материалдар
Бетон ... ... ... өнеркәсіпте қолданатын бұйымдар үшін бетонның М-200, маркісін қолданамыз. Бетон араласпасы жайғасымдық қасиетімен сипатталады. Оны ... ... ... ... шөгуі өнеркәсіптік бұйымдар үшін 5-9 см.
Ірі тотырғыштар ретінде ГОСТ 8020-90 бойынша қиыршық тас қолданылады. Ірі толтырғыштардың ірілігі Дтех < 1/7δ ... δ - ... ... мм) формуламен анықталады, d = 1460 кг/м³. Майда толтырғыштар ретінде ГОСТ 28715-90 ... орта ... құм ... d = 1700 ... ... алдын - ала кернелген бұйымдар үшін М-500 ... ... ... ... каркастар ГОСТ 9561-95 бойынша жасалынады. Қолданылатын арматуралардың класы А-І, А-ІІ, ... А-ІV ГОСТ 8829-94 ... және ... сым ... В-ІІ ГОСТ 7348 ... ... ілгіштерді арматураның класы А-І Ст3 маркісінен ГОСТ ... ... ... арматуралар арматура цехында дайындалады.
Қойылатын бөлшектер класы А-ІІІ периодты профильді арматура болатын маркісі Вст3 ... ... ... ... ПС-5 ... болаттан жасалынады.
Монтажды ілгіштер класы А-І маркасы Ст3 жұмыр дөңгелек болаттан жасалынады 13015-2003.
Майланатын материалдар. Майланатын материалдар төменгі талаптарға жауап беру ... ... ... ... поддон бетін бетонқалдығынан тазалағанда қалып коррозияға ұшырамауы керек: өрт жағынан қаіпсіз болуы керек. Қалаптың темір ... ... ОЭ-2 ... ... ... ... өндірістік технологиясының сипаттамасы
Құрама бетон және темірбетонның өндірістік технологиялық үдерістері жекелеген үдерістерге біріктірілген бірқатар дербес операциялардан тұрады.
Агрегаттық-ағынды өндіріс әдісі ... ... ... ... ... ... ... салушыдан және қалыптық постыға қалыпты салуға арналған машинадан тұратын арнайы жабдықталған қондырғы-агрегаттарда қалыптайды. Бұл әдіспен бұйымдары бар қалыптар ... ... ... ... ... ... тоқтамай-ақ, тек қана берілген типтегі бұйымдарды әзірлеуге арналған жұмыс орындарында тоқтай алады. Бұл жерде әрбір постыда тоқтау уақыты алуан түрлі ... ... Ол ... ... операцияларды орындау үшін қажетті уақытқа байланысты болады.
Коневейерлік әдіс - темірбетон ... ... ... үздіксіз-агрегаттық әдісі болып табылады.
Технологиялық конвейерлік желілер конвейердің бар болуымен, әдетте айналма жолмен қозғалатын вагонша-қалыптан ... ... ... ... дәйекті іске асырылатын қозғалыстағы шексіз лента болып табылады.
Технологиялық үдерісті ... ... ... ... ... бөлінеді, оның әрбірі қалыптың қозғалысының берілген жылдамдығында конвейердің белгілі бір постында ... ... ... ... ... ... технологияның маңызы дегеніміз бұйымдарды қалыпқа салады және олар қабырғада тұрақты орында немесе қозғалыссыз арнайы қондырғыда қатаяды, ал барлық материалдар ... ... және ... да ... ... ... қатар оған қызмет көрсетететін жұмысшы буыны қабырғадағы бір қалыптан екінші қалыпқа ... ... ... Бұл әдіс ... өндірістік алаңды, өндірісті механикаландыру мен автоматтандыруды, жоғары ... ... ... ... ... ... ерекшелігі бұйымдарды алмалы-салмалы металлдық топтық қалыпта-құндақта тігінен қалыптау болып табылады; оның ішінде бұйымдар бетонның қажетті беріктігін алғанша дейін ... ... ... ... буына өндіріс үдерісі кезінде бір құндақтық нысаннан ... ... ... ... ... көлемінде болуы үздіксіз өндірістік ағынды жүзеге асыруға мүмкіндік береді. Көптеген жағдайларда бұйымдар қалыптың ішінде құрастыру және жобалық ... ... ... ... ... ... үшін қажетті беріктікке қол жеткізгенге дейін болады,
Салыстыру және өндіру әдістерінің нұсқасын таңдау
Темірбетонды шпал ... мен ... ... ... Бұл ... ... бір сызықта әр түрлі технологиялық жабдықтармен бекет ... ... ... ... бір ... жасауды, бір түрден екінші түрге оңай өтуіне мүмкіндік береді. Қалыптардың орын ауыстыруының мәжбүрлі ырғағы болмауы бір постыда бірнеше ... ... ... ... ... ... іріленіп, қондырғыға тұтастандырылады, ал қалыптың орын ауыстыру саны әдетте көпір краны немесе арқалық кран көмегімен іске асырылатын ... ... ... ... ... ... дірілалаңдарға қалыптарды қалыпсалғыштардың көмегімен береді.
Агрегаттық-ағынды технология жылумен өңдеу режимінде технологиялық және транспорттық қондырғыны пайдалануда үлкен икемділік және ептілігімен ерекшеленеді, көп ... ... ... ... ... зор. ... ... мұндай ұйымдастыру негізінен белгіленген жұмысшы постында орындалатын жекелеген операциялардан тұрады: бұйымдарды қарау және темірбетонға шегенделген қалыпты алып тастау, ... ... ... ... және май ... ... қаңқасын салу немесе қауырт бекемдету; қалыптық постыда бетондық қоспаны жайластыру және нығыздау; бұйымды камераларға орнату, жылумен ... және ... ... ... технологиялық операциялардың бір бөлігі басқалармен қатар орындалады, ... ... ... ... ... қарау бұйымды қалыптаумен қоса атқарылады.
Шағын сериялы темірбетон өндірісі үшін шағын және орта қуаттылықтағы ... ... ... ... ... ... дәлелденген. Күрделі емес технологиялық қондырғыда, шағын өндірістік алаңдарда құрылысқа аздаған ... ... әдіс ... өндірістік алаңының 1 шаршы метріне дайын өнімнің жоғарғы көлемін ... ... ... ... ... бұл әдіс ... ... қайта баптауға және бұйымдардың бір түрінен басқа түрін дайындауға елеулі шығындарсыз өтуіне мүмкіндік береді.
Агрегатты-ағынды желілер келесі постыларды қамтиды: пішінді ... ... ... ... ... және ... ... бірнеше құдық камерасы бар жылуылғалмен өңдеуді; бұйымды қайта қалыптау, тазалау, майлау, қалыпты жинау және жұмысшы арматураны ... ... ...
Алдын-ала қуатты бұйымдарды дайындау барысында қайта қалыптау постысы ... ... ... үшін қондырғыны немесе арматураны механикалық тартылуын иеленуі мүмкін. Негізгі постылардан ... ... ... ... ... ... сақтау үшін аралық қоймалар, жылытатын, қалып резерві, бұйымдарды ұстау және сол сияқтылар, сонымен қатар дайын бұйымдарды бақылау учаскесі, жөндеу және ... ... ... ... бұйымдардың орын ауысуы және басқа транспорттық операциялардың орындалуы қалыптық ... ... кран ... жүзеге асырылады.
Агрегатты-ағынды желілерде бұйымдарды дайындау үдерісі келесі дәйекті опреациялардан құралады. Қалып салушымен арматура орнатылған дайындалған қалыпты ... ... ... және оны ... ... ... көмегімен бекітеді. Бетон салушы қалыптың бойымен жылжи отырып, оған бір немесе бірнеше рет қоспа қосады және бұйымның ... ... ... бір ... ... ... көмегімен қоспаны нығыздайды. Көпір кран қалыпты бұйыммен қоса жылуылғалмен өңдеу үшін бос ... ... ... ... бір ... ... екі пост ... және камераға бұйымдарды жүктеу әрқайсысына кезекпен жүргізіледі. Бұйымдардың шектік көлеміне байланысты бір камерада екі-үштен 12 және одан да көп ... сыюы ... ... ... ... 8-12 ... ... кейін қалыптарды камерадан екінші көпір кран қайта ... ... ... ... ... ... ... қуатталған бұйымдардың арматураларының шеттерін кесіп және сол кранмен бұйымды тегеннен түсіріп және ұстауға, қарауға, маркалауға аралық қоймаға жөнелтеді. Қалыпты тазалайды, ... ... ... ... ... жағдайда салады, арматураны қатайтып, қалыптарды немесе бірден қалып салушыға кранмен аралық қоймаға дайындалған ауыстырады. Сосын цикл қайталанады.
Кәсіпорынның жұмыс ... ... ... ... жыл ... жұмыс күндерінің санымен, әр цехтың тәуліктегі ауысымымен, ауысымның сағаттық ұзақтығымен сипатталады және еңбек заңдылықтарына сәйкес бекітіледі.
Кәсіпорынның бескүндік жұмыс ... ... 8 ... жұмыс күнімен, әр 8-ші апта жұмыс демалыс күнімен қабылдаймыз. Темірбетон бұйымдарын жылу-ылғадылық өңдеу (ТВО) цехы 3 ауысыммен, қалғандары - екі ... ... ... ... календарлық қорын Fк анықтаймыз:
Fк = Д * tc,
бұл жерде Д - жыл ішіндегі күндер саны,
tc- тәуліктегі сағат саны.
Fк = 365 * 24 = 8760 ... ... ... қорын Fн анықтаймыз:
Fн = [(Д-Дн) * tсм - Дсп * tсп]* nc
бұл жерде:
Дн- жыл ішіндегі жұмыс емес ... ... ... ... - демалыс алдындағы күндер саны,
tсп - демалыс ... ... ... ... ... уақыт,
nc- кәсіпорынның қабылданған ауысым тәртібі.
* жұмысшылар үшін: Fнр=[(365-107)*8-10*1)]*1 = 2054 с,
* екі ауысыммен жұмыс істейтін қондырғылар үшін:
* ... = 4108 ... ТВО ... ... ... = 6162 с,
Жұмыс уақытының нақты қорын Fдр анықтаймыз:
* жұмысшылар үшін Fдр= Fнр - tn,
где: tn - дәлелді ... ... ... ... жоғалтулары
tn = (tопт + tнев)* tсм = 184 с
Fдр=2054-184=1870 с
* екі ауысыммен жұмыс істейтін қондырғылар үшін:
FДо2см= Fно2см* Кисп= 4108*0,85=3492 ... ... үшін ТВО: ... ... ... 6162*0,85=5238 с.
Есептеулер нәтижесін 1- кестеге енгіземіз.
Кесте 1 - Кәсіпорынның жұмыс тәртібінің ... және ... ... ... қоры
Цехтың, бөлімшенің атауы
Жұмыс тәртібінің сипаты
Жұмыс уақытының жылдық қоры, с
Жылдағы жұмыс күндерінің саны
Тәуліктегі ауысым ... ... ... ... үшін
Қондырғылар үшін
Жұмысшылар үшін
Қондырғылар үшін
Дайындау бөлімшелері, бетон қоспасын және басқаларын дайындау учаскесі
258
2
8760
2054
4108
1870
3492
Жылу-ылғылдылық өңдеу (ТВО)
258
3
8760
2054
6162
1870
5238
Бетон құрамын есептеу және ... ... ... ... ... ... мәліметтер.
* Технологиялық желінің өнімділігі: 4000 м/жыл.
* Бетон қоспасының қозғалмалығы - 4 см.
* Бетон класы - ... ... ... ... ... түрі - ... ... белсенділігі Rц - МПа - 41,2
* Нормальды қоюлық коэффициенті Кнг- 26%,
* Цементтің орташа тығыздығы ц, ... - ... ... ... нц, ... - ... ... толықтырғыштар сипаттамасы:
* түрі - кварц құмы,
* ірілік модульі Мкр - 1,5
* толықтырғыштың орташа ... n, ... - ... ... ... нп, ... - 1430
* ылғалдылық, Wп - 3,5%.
* Ірі ... ... түрі - ... тасшақпа,
* максималды ірілігі - 20 мм,
* толықтырғыштың тығыздығы щ, г/см[3] - ... ... ... нщ, кг/м[3] - 1530
* ылғалдылық Wщ - 0,5%.
Есептеу:
1. Су цементті арақатынасын анықтаймыз:
,
бұл жерде: А - ... ... ... коэффициент, А=0,6 деп қабылдаймыз
Rц- цемент белсенділігі, МПа
Rб - 28 тәуліктік бетонның ... ... ... ... 1 м[3] ... су ... кесте бойынша анықтаймыз және В=160 л құрайды.
1 м[3] бетонға цемент мөлшерін ... м[3] ... ірі ... мөлшерін анықтаймыз:
мұнда нш - тасшақпаның үйілген тығыздығы, кг/м[3],
Vб- бетон көлемі= 1 м[3],
Vнш - ... ... ірі ... ... - ірі ... ажырау коэффициенті кесте бойынша анықталады, б= 1,33.
.
1 м[3] бетонға құмның мөлшерін анықтаймыз:
Табиғи ылғалдылықтың есебімен бетонды қоспаның компоненті мөлшерін ... ... ... ... =П * Wп ... =Т * ... ... Wn , Wщ - құм мен тасшақпаның ылғалдығы.
Вп = 646,85*0,035 = 22,64 л,
Вщ =1336,2 * 0,005 = 6,68 ... ... ... анықтаймыз:
ВД = В - Вп - Вщ =160-22,64-6,68 = 130,68 ... мен ... ... ... бастапқы мөлшерінің судың салмағына қарай ұлғаюы арқылы түзетеміз
ПД = П + Вn =646,85 + 22,64 = 669,48 ... = Т + Вщ =1336,2 + 6,68 = 1342,88 ... ... ... нәтижелерін 2-5 кестелеріне енгіземіз.
2 кесте - 1 м3 бетон қоспасына материалдар ... ... ... (маркасы)
1 м3 қоспаға материалдар шығыны
Тұтқыр зат, кг
Майда толықтырғыш, кг
Ірі толықтырғыш, кг
Су, л
Қоспалар
түрі
саны
Ауыр
Ш1
246,2
669,49
1342,88
130,68
-
-
Бетондық қоспаның ... үшін оның ... ... ... материалдық баланс құрастырамыз. Материалдардың шығынын қабылдаймыз:
* бетонды қоспа - 1,5 %,
* цемент - 1 %,
* ірі ... - 2,0 %,
* ... ... - 1,5 %,
* су - 1,0 %.
3 ... - ... ... және ... материалдың жылдық мөлшері
Бетондық қоспаның көлемі, м3
Жылдық бағдарламаға ... ... ... ... ... ... мың л
түрі
Маркасы
мөлшері, т
майда
ірі
түрі
маркасы
мөлшері, т
түрі
Мөлшері, т
4000
4120
ПЦ
М400
999
Кварц құмы
Мкр= 1,5
2718
Гранитті тасшақпа
5452
530,5
4 кесте - Бетондық қоспаның жылдық, тәуліктік, ауысымдық және сағаттық мөлшерлері
Материал
Бетондық қоспа ... ... ... кестеде кәсіпорынның жылына, тәулігіне және ауысымда шығарылатын өнімнің көлемі көрсетілген.
6 кесте - Жылына, тәулігіне, ауысымда шығарылатын ... ... ... ... ... шт
жыл
тәулік
кезек
Темірбетонды шпал ШП
37037
145,24
72,62
Темірбетонды шпалды өндіру технологиялық процесс келесі операциялардан тұрады:
* қалыпты тазалау және майлау;
* тіректі ... ... ... ... ... арматураны тарту;
* арматуралық қаңқаны құрастыру;
* қалыпты құрастыру;
* қалыптау;
* алдын ала ұсталым және ақауларды ... ... ... өңдеу;
* қорама қалыпты алып тастау және кернеудің азаюы;
* ұсталым және дайын өнімнің жетілдіруі;
* жеткізуі мен ОТК ... ... ... және ... ... жеткізу;
* қорытынды операциялар.
Қалыпты тазалау және майлаудың технологиялық үдерісі келесі технологиялық операциялардан тұрады:
* қалыпты бетонның тасқыны және шашырауынан қырғыштың немесе ... ... ... тазалау;
* қалыптың жұмыс бет қабатын жалтыратып тазалау;
* ... ... ... және ... ... ... жарамдылығын тексеру;
* эмульсол ЭКС50-10%, кальцийлендірілген сода-0,6%, су-89,4% құрамы бойынша эмульсиялық жақпаны дайындау;
* ... ... бет ... ... ... щетка көмегімен эмульсиялық жақпаны 0,3 мм қабатты қалыңдықта жағу;
Орындаушылар: II-ші ... ... ... - 2 ... ... ... ... орналастыру технологиялық процесі:
* салынатын детальдар ілмектермен қосарланып ... ... және ... сызбасына сәйкес жобалық жағдайға қалыпқа орналастырады;
Қатаю алдындағы арматураны тарту технологиялық процесі келесі операциялардан тұрады:
* түсірілген анкерлік басы бар ... ... ... ... ... қондырғысына қолмен жеткізеді;
* ажыратқыш қосылады және электрқыздырғыш ...
*

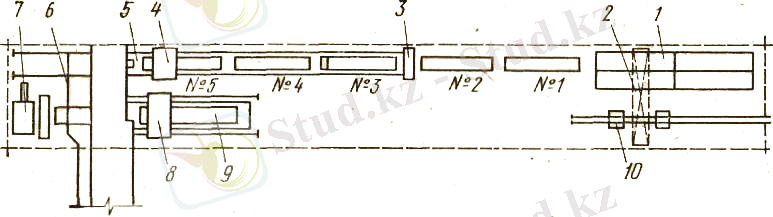

1 - ... ... камерасы; 2 - көпірлі кран; 3 - арматураны гидродомкратпен керіп орнату (ДСГ 63-315); 4 - ... ; 5 - ... 6 - ... ... ... үшін жүк ... 7 - көпнүктелі машина АГМС-14Х75; 8 - бетонқалаушы; 9 - ... ... ... 10 - ... өнімге шақырылатын арба; № 1, 2, 3, .4, 5 - ... ... 1 - ... ... әдіспен өндірудің технологиялық схемасы.
пневмоцилиндріне ауа жіберу қамтамасыз етіледі, қыздыру уақыты 1-3 мин.;
* электротермоқыздырғыш қондырғысының қабылдау құрылымынан өзектер түйісу ернінде ... ... ... кейін ток беру қосылады, өзектер қыздырғанда ұзарады және жылжымалы түйісуді қозғайды, ... ... ... ұзындығына қол жеткізілген соң сигнал беруші шам сөндіріледі;
* кнопкасын басу арқылы ... ... ... ... ... өзектер дайындалған қалыптарға ауыстырылып және тіреуіштерге жайғастырылады;
* өзектер суыған соң тіреуіштердің соңына дейін тұндырылады;
* өзектерде ... ... ... ... IV-ші ... - 2 ... қаңқаны құрастырудың технологиялық процесі келесі операциялардан тұрады:
* арматуралық ... мен ... ... ... жеткізіледі;
* оларда бекіткіш орнатылады;
* арматуралық қаңқаны құрастыру келесі реттілікпен жүргізеді: жазық көлденең қаңқаны орнату, торды орнату, жоғарғы торды жайғастыру;
* ... ... ... және ... бойы қаңқамен байланысқан жерлерінде тоқыма сыммен қысқыштың көмегімен байлау.
Орындаушылар: қалыптаушылар IV-ші разрядты - 2 ... ... ... ... ... ... ... тұрады.
* Қалыптың ернеуін сатылас жағдайға қою және көтеру;
* Қалыптың құлпын ... ... ... көмегімен қысады.
Орындаушылар: қалыптаушылар IV-ші разрядты - 2 адам.
Бетон технологиясы
Бетон қоспасы СТБ 1035 осы ... ... болу ... ... ... мөлшері: құм, қиыршық тас, цемент, су, химиялық қосымшалар (керек жағдайда)
Құм мен қиыршық тастың мөлшері АВДИ-1200 дозатор көмегімен жүзеге асады. Толтырғыштардың ... ... 2% кем ... ... ... ...
Цементтің мөлшері АВДЦ-425 дозатор көмегімен жүзеге асады. Цементтің мөлшерінің дәлсіздігі 1%-дан аспауы керек масса бойынша.
Судың мөлшері АВДЖ-425 ... ... ... Су мен ... қоспалардың мөлшерлеуінің дәлсіздігі 1% аспауы керек.
Бетон қоспасының дозатордан алынған бастапқы компоненттер бетонараластырғышқа түседі де келесі реттілікте жүзеге асады: ... тас, құм, ... ... қоспасы бар су.
Жұмыс жасап жатқан бетонараластырғыш ... ... ... ... ... жүктеледі. Араластыру ұзақтығы 120 сек кем болмауы керек.
Қалыптау технологиялық процесі келесі операциялардан тұрады:
* Кран көмегімен құрастырылған қалыпты іліп ... ... ... ... СМЖ-69А бетон салғышты тарату конвейеріне жібереді және бетонды қоспаны ... үшін ... ... ... ... ... ... жіберіледі, біркелкі етіп бетонды қоспаны түсіреді бұл жерде бетонды қоспа шнекті тегістеушімен біркелкі тегістеледі;
* Діріл алаңын ... және ... ... ... ... ... сүт пайда болғанша нығыздайды
* Бетон салғышты алып тастайды;
* Күректің немесе кельманың көмегімен плитаның бетонды бет қабатын ... және ... ... мен ... ... ... Қажет болған жағдайда қосымша салынатын детальдарды орнатады;
* Кельмамен қалыпты бетон қоспасының тасқыны мен шашырауынан тазартады.
Орындаушылар: қалыптау ... ... ... ... ... операциялардан тұрады:
- қалыпты іліп кран көмегімен булау камерасына ауыстырады және оны камерадағы ілгекке орнатады;
- қалыпты ілгектен ... ... ... ... ... ... су бекітпесіне жайғастырады, су бекітпесіне су толтырады;
- термоөңдеуді келесі режимде жүргізеді: 2 ... ... 2 ... ... 80 °С ... 8 ... ... 80-85°С температурада, 2 сағат суыту.
Орындаушылар: Көтеріп-түсіргіш машинисті - 1 адам, машинист көмекшісі - 1 адам.
Шегендеп алып ... ... ... ... ... ... құдық камерасының қақпағын алады;
- плитасы бар қалыпты шегендеп алып тастауға зертхананың рұқсатын алған соң оны көтереді және шегендеп алып тастау-құрастыру ... ... ... ... қалыптың ернеуін және шетжағын сүйменнің көмегімен ашады және алдын ала қатайған арматураның участоктарын ... ... ... IV-ші ... - 2 ... алудың технологиялық процесі келесі операциялардан тұрады.
* имектеп дәнекерлеу арқылы плитаның шеткі бетқабатынан 10 мм қашықтықта алдын ала ... ... ... ... кесілген шеттерін арнайы конвейерде жинақтау;
* бетонды қоспа қалдықтарынан ... ... ... ... бөліміне жетілдіру және тапсыру технологиялық процесі келесі операциялардан тұрады:
* жетілдіру постына плитаны жылжытады және астарға ... ... ... ... ... шығып тұрған шеттерін сылақтайды;
* салынатын детальдың ашық бетқабатын бір қабат грунтпен жабады;
* цементті-құм қоспасымен ... ... ... ... ... ... ... жазбаларды енгізу;
- техникалық бақылау бөлімінің мастеріне дайын ... ... ... IV-ші ... - 3 адам ... III-ші разрядты -2 адам
қосалқы жұмысшылар II-ші разрядты-1 адам
бақылаушы-сұрыптаушы-1адам
Қоймалау және сақтаудың технологиялық процесі келесі операциялардан ... ... ... ... қабылданған плиталар дайын өнімдер қоймасына жөнелтіледі;
* қоймалау ... ... ... жайғастырады;
* цехқа өздігінен жүретін арбаша береді.
Орындаушылар: строптаушы III-ші разрядты-2 адам
Қосалқы жұмысшылар II-ші ... ... ... технологиялық процесі келесі операциялардан тұрады:
- ілгекке ілінген плитаны кранның көмегімен ... ... ... ... ... ағаш ... жайғастырады.
Орындаушылар: строповщики III-ші разрядты-2 адам
Қорытынды операциялардың технологиялық процесі.
- бетон ... және ... ... ... ... ... ... орнын жинау;
- күл қоқыстан тазарту;
- жұмыс аспаптары мен құрал-саймандарын жинау;
- электр қондырғыларды өшіру.
Орындаушылар: қосалқы ... II-ші ... ... ... ... ... және ... транспорттау, қоймалау және сақтау ленталық тасымалдағышпен (бетонараластырғыш - ... ... ... және ... ... бадьямен (бетонараластырғыш-жинақтағыш-өздігінн жүретін бадья-бетонтаратқыш) жабдықталған бетонтасушы эстакада көмегімен жүзеге асырылады
Жалпы ережелер:
-шамадан артық тиеудің 10-нан аспауы ... ... үшін ... биіктігі - 1,5 м. СНиП бойынша бетондық қоспаның біртектілігін сақтау және бетонның ... ... ... ... ауыр бетондар үшін 2 м жол беріледі. Конус-пневмоберудің ұсынылған шөгуі 6 дан 14 см ... ... үшін де ... ... тасымалдағыш үшін 10 см дейін. Бадья үшін шектелмеген.
Арматуралық болат пен сымды класы, диаметрі бойынша сұрыпталып, ... ... ... ... ... ... мен ... ГОСТ 13015.4 және ГОСТ 1383-2003 талаптарына сәйкес жүзеге асырылуы тиіс.
Шпалдар маркасы бойынша сұрыпталып биіктігі 2,5 м көп емес ... ... ... ... ... төрт ... ... немесе 100х200 мм кесілген ағаш астаушаларға орналастырылған, негізі тегістелген тығыз, мұқият жайғастырылуы тиіс.
Астарлар мен төсемдер тіректі салынатын детальдар орнататын жерлердегі ... ... ... ... және 500 мм көп емес ... ... жайластырылады. Шпал қатарлары олардың арасында 1 м аз емес ... жол ... және ... екі ... кейін сирек емес шартымен жайластырылады.
Қатардағы жоғарғы шпалдың басып алу мүмкіндігін қамтамасыз ету ... ... ... аралығы 0,2 м аз болмау керек. Қатардағы шпалдар маркалық жазбалармен бір жағына ... ... ... төсемі бірінің үстіне бірі көтергіш қондырғының желісімен тік сызық бойынша (ілгек, саңылау) немесе оған ... ... ... ... ... ... ... ілу схемасына сәйкес ГОСТ 12.3.009 қауіпсіздік талаптарын сақтай отырып, жұмыс ... ... ... ... ... ... ... және транспорттау осы транспорт түрлеріне қолданыстағы талаптарына сәйкес және белгіленген тәртіппен бекітілген жүзеге ... ... мен ... ... ... ... бар арнайы жабдықталған автотранспортта көлденең жағдайда тасымалдайды. Шпалдарды ағаш аралық қабатта жайғастырады.
Технологиялық желіні жобалау және ... ... ... және қоршаған ортаны қорғау
Жол бұйымдарын және конструкцияларын өндіру қоршаған ортаға шаң-тозаң, түтінді газ және ... да ... ... ... көлемде шығарумен қатар ауыр еңбек жағдайымен байланысты.
Темірбетонды шпал зауыттары үшін ... ... ... ... ... ... алуан түрлілігі тән. Жекелеген технологиялық операциялар шаң-тозаңды, газды бөлумен, діріл, шу және басқа да организмге теріс әсер ... ... ... ... мүмкін. Оның ішінде кейбіреулері егер қандай да бір себеппен санитарлық нормалар бұзылған жағдайда қоршаған ортаны ластандыруы мүмкін. Темірбетонды шпал ... тез ... ... ... ... өрт қауіпсіздігі ережелеріне ерекше көңіл бөлінуі керек.
Шаң тозаң ... ... аду ... ... ... және ... транспорттық құралдар пайдалану қажет. Цемент, толықтырғыштар қоймаларында және ... ... ... шаң ... ... ... ... жеке қорғану құралдарын пайдалануы тиіс (респиратор, герметикалық көзілдірік және арнайы киім). Цементті пневматикалық транспорттау барысында пайдаланылған ауа атмосфераға ... ... ... арқылы тазартылуы тиіс. Аздаған газ мөлшері бүлінген жағдайда жұмыс орны келу-сору ауа ... ... ... ... деңгейін және дірілді азайту үшін діріл алаңын резеңке төсемдерге орнатып, жақсылап бекітеді, ... ... ... ... қолданады.
Соңғы жылдары шу деңгейін азайту үшін қашықтықтан және автоматты басқарылатын машиналар мен механизмдермен бірлескен шудан қорғайтын камералар және қаптамалар қолданыла ... Осы ... ... ... ... жөндеу немесе ауыстыру үшін уақытылы сақтандыру тексерулері жүргізіледі.
Болашақта қоршаған ортаны қорғау үшін сарқын сулардың қалыптасуын, газды ластану және ... ... ... ... ... шығынсыз технология жолымен пайдаға жаратуға мүмкіндік беретін, өндіріс қарқынын арттыру жағдайында экологиялық жүйені сақтауға кепілдік беретін технологиялық процестерге көшу ... ... ... ... алдымен жылулық баланс құру керек; жылыту кезеңіне ... ... ... және салқындату. Әрбір мезгіл кіріс дәне шығыс бөлігінен тұрады. Әрбір бөлік бөлек бөлімшелерден тұрады.
Энергияны сақтау заңына сүйене отырып, ... және ... ... ... ... ... ... теңдеуін құраймыз. Теңдеуді шешу арқылы мезгілдегі жылу тасымалдағыштың шығынын анықтаймыз. Қондырғыдағы жылу тасымалдағыштың ... ... ... және изотермиялық тұрғызу кезіндегі шығындарды қосу арқылы ... ... ... сағаттық шығынын, жылыту кезіндегі бу құбырларын диаметрін ... үшін ... ... ... ... ... ... кірісі
мұнда Qп.1 - жылу, жылу тасымалдағышпен өтетін;
Qэкз.1 - бірінші ... ... ... ... ... =Gц х ... = 15865 х 118,60 = 1881589 ... Gц - бетон бұйымымындағы цемент массасы, камерада орналасқан, кг;
qэкз.1 - жылу экзотермиясының ... ... ... ... ... биіктігіне байланысты градусо-сағатты келесі теңдеумен анықтайды:
Егер , то ... Qэ28 - ... ... ... Qэ28 =420 ... деп ... - ... кезіңдегі бетонның орташа температурасы.
t1 - бастапқы температура. (қоршаған ... - ... ... температурасы.
Сонда
qэкз.1 = 0,0023х420х(150/375)[0,44]х52,5х3,5=118,60 кДж/кг.
Жылу шығыны:
Жылыту кезіндегі жылулық баланс теңдеуі:
А) Qс - бастапқы температурадан изотермиялық тұрғызу температурасына дейінгі ... ... ... жылытуға кеткен жылу.
Qс = Gc х Сс(t2 - t1)
Qс = 30699 х ... = ... ... Сс - ауыр ... үшін құрғақ компоненттердің салыстырмалы жылу сыйымдылығы (0,84 кДж/кг град)
Б) Ылғалды жылытуға кеткен жылу:
Qв = Gc х Св(t2 - t1)
Qв =2916 х ... 796068 ... Св - ... ... жылу сыйымдылығы, 4,2 кДж/кг град тең.
В) Кронштейнді, арматураны жылытуға кеткен жылу:
Qм = ( Gф + GА )См(t2 - t1)
Qм =(18144 + ... ... Gф - ... қалып массасы.
Gф = Vизд х металл сыйымдылығы х nизд
Gф =0,81 х 1400 х 16= 18144 ... - ... ... массасы, 106 кг тең.
См - металдың салыстырмалы жылу сыйымдылығы 0,48 кДж/кг град ... = 1400 ... - ... ... ... ... ... жерасты бөліктерінен қоршаған ортаға бөлінетін жылу шығындары - Qст;
λст - ... ... жылу ... ... ... = λб + λизол + λм ... = 0,52 + 0,056 + 0,45 = 1,026 ... - ... ... ... жылу сыйымдылығы, кДж/кг*град;
Сст = Сб + Сизол + См ... = 0,84 + 0,92 +00,48 = 2,24 , ... - ... ... ... ... = ρб + ... + ρм ... = 2500 + 50 + 7850 = 10400 ... - ... ... ... бөлігінің жоғарғы жағы;
Fст = 2 х 11 х (Нк + 2) х Вк х Нк ... = 2 х 3,4 х (3,53 + 2) х 4,25 х ... ... Qкр - ... қалпақты жылытуға кеткен жылу.
Qкр = (Gмк х (См + 0,6) х Gиз х Сиз) х (t2 - t1) =
= (1088,95 х (0,48 + 0,6) х 57,8 х 0,92) х (85 - ... ... = V х ρ = 1,156 х50 = 57,8 ... ... қабырғаларының жер асты бөліктерінен қоршаған ортаға бөлінетін жылу шығыны
мұнда tср.1 - камераның ішін жылытуға ... ... ... ... = tб.1 = ... Ккр - жылу беру коэффициенті. Вт/м[2] * град, ... ... ... ... ... қоршауыш қабырғасына берілетін жылу коэффициенті,Вт/м²*град, 21-64аралығында қабылданады;
α2-камераның сыртқы қабырғалары ... ... ... ... ... коэффециенті, 7-10 Вт/м²*град аралығында қабылдайды;
δι-көпқабатты қоршаудың әр қабатының қалыңдығы,м;
χi-қоршаудың әр қабатының жылуөткізгіштік коэффициенті, Вт/м²*град;
F н ст =2*Lk*Hkн+2*Bk*Hkн=2*3.4*3.53+2*4.25*3.53=54.009
F н ст-камера қабырғасының жер ... ... ... ... ... Еден және ... жермен беттескен қабырғасы арқылы қоршаған ортаға берілген жылу шығыны:
Qосп=3,6*τ1*1ср.1(Fстп + Fпол)Кстп =3,6*3,5*52,5*(7,65+14,45)*0,255=3727,88кДж
Мұнда Fстп, Fпол- ... ... мен ... ... ... ... Lk *Hkn +2*Вк*Hkn =2*3.4*0,5+2*4,25*0,5=7,65м²
Fпол= Lk* Вк=3,4*4,25=14,45м²
Кстп-жерасты бөлігі мен еден арқылы берілетін жылудың коэффициенті.
Кстп=0,5* КстН=0,5*0,51=0,255
З)Камераның бос бөлігіне кеткен жылу ... бу ... ... = ... ... ... бос бөлігі,м³,
Vcв.об.=Vк-Vб- Gф/Pм=51,008-12,96-18144/7850=35,73м³
Vk-камера ауданы;
Vk=Lk*Bk*Hk=3,4*4,25*3,53=51,008м³
VБ=0,81*16=12,96м³- камерадағы бетонның көлемі;
Pм-метал қалыпының тығыздығы;
Pм=7850 кг/м³
pn-будың тығыздығы, pn=0,3584 кг/м³;
іп-будың жылу ... ... ... ... сол ... ... жалпы шығынның 10-20% құрайды:
Qн.п.=(0,2-0,1)Σ Qрасх.1=0,1*3214069,29=321406,929кДж
ΣQшығын1=Qс+Qв+Qм+Qст+Qкр+Qосн+Qосп+Qсв.об.=
603742+796068+569400+1154620,62+33276,06+19274,2+3727,88+33960,53=
=3214069,29кДж
Qшығын1=Qс+Qв+Qм+Qст+Qкр+Qосн+Qосп+Qсв.об.+Qн.п. =
603742+796068+569400+1154620,62+33276,06+19274,2+3727,88+33960,53+
+3214069,929=3535476,219кДж
Qшығын1= Qпр.1
Qпр.1= Qпр.1+Qэкз.1
Qп.1= ... осы ... ... ... ... температурасы °С7 Қысымсыз камераларда tконд.=65-75°С.
Қыздыру кезеңінде жылутасымалдағыштың жалпы шығынынан басқа оның сағаттық шығыны анықталады.
Qсағ.1=кг/сағ
Изотермиялық сақталудың жылу ... осы ... ... бөлігіне
жылутасымалдағыштың қажетті жылуы, сонымен қатар осы периодта бөлінген цемент экзотермиясының жылуы жатады. Ал шығыс бөлігіне бетон құрамындағы буланып ... су ... ... қалыңқабырғалы бұйымды қыздырған кезде изотермиялық сақталу температурасына дейін қызбаған бөлігін жылу шығыны деп есептеп ,бұйымды одан әрі ... ... ... ... кіру ... Qэкз.2 =3333634+3443418=6777052 кДж
Qэкз.2=Gц* qэкз.2 =4860*126,16=613137.6 кДж
qэкз.2=
375

Пән: Автоматтандыру, Техника
Жұмыс түрі: Курстық жұмыс
Көлемі: 22 бет
Бұл жұмыстың бағасы: 1 100 теңге









Ұқсас жұмыстар
Тақырыб Бет саны
«Семей – Шпалы» ЖШС-де «1С: Бухгалтерия 8.2» бағдарламасымен жұмыс19 бет
Өнеркәсіптік ғимараттың темірбетондық және бетондық конструкциялық элементтері4 бет
Өнеркәсіптік ғимараттың темірбетондық және бетондық конструкциялық элементтері жайлы5 бет
Бетон және темірбетон өндіру15 бет
Зәулім ғимараттар6 бет
Мектептен сыныптан тыс сәндік қолданбалы өнер үйірмесін ұйымдастыру28 бет
Шөгінді лес топырақтардағы құрылыс13 бет
Жабын тақта цехы13 бет
Жер төсемесі5 бет
Жер қазу жұмыстары28 бет


Исходниктер
Пәндер
Көмек / Помощь
Арайлым
Біз міндетті түрде жауап береміз!
Мы обязательно ответим!
Жіберу / Отправить


Зарабатывайте вместе с нами

Рахмет!
Хабарлама жіберілді. / Сообщение отправлено.

Сіз үшін аптасына 5 күн жұмыс істейміз.
Жұмыс уақыты 09:00 - 18:00

Мы работаем для Вас 5 дней в неделю.
Время работы 09:00 - 18:00

Email: info@stud.kz

Phone: 777 614 50 20
Жабу / Закрыть

Көмек / Помощь
