Алаңдарды скрепер және бульдозермен тегістеу


ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ

Семей қаласының Шәкәрім атындағы мемлекеттік университеті

«Геодезия және құрылыс» кафедрасы

СӨЖ

Тақырыбы: «Алаңдарды скрепер және бульдозермен тегістеу жұмыстары. »

Орындаған: Шәріпхан Д. Х, СТ-309 тобы

Тексерген: Уркинбаева Ж. И.

Семей 2015

Жоспар

I Кіріспе

  1. Құрылыс алаңын тегістеудің негізгі мақсаты

II Негізгі бөлім

  1. Алаңдарды скреперлермен тегістеу
  2. Алаңдарды бульдозермен тегістеу
  3. Алаңдарды тегістегенде жер жұмыстарының көлемін есептеу

III Қорытынды

Пайдаланылған әдебиеттер

Кіріспе

Жер жұмыстарының құрамына: аймағы және алаңдарды тік тегістеу, қазаншұңқырлар мен орларды қазу, қайырымды топырақпен толтыру, кейбір жағдайларда алдын ала қопсыту, су ағызу, су бұру және сулардың деңгейін төмендету кіреді.

Құрылыс алаңын тегістеудің негізгі мақсаты - әр түрлі үймереттер мен ғимараттар бөліп берген жердің табиғи бетін тегістеп, жоба белгісіне келтіру және территорияны жайластыру.

Тегістеу жер жұмыстарына топырақты бір учаскелерден (оймалардан) қазып алып, басқа учаскелерге (үйінділерге) ауыстырып, төгіп және ірге тастарды орнатқанша, ал үйінді учаскелерде осы ғимараттарды орнатқаннан кейін жүргізеді.

Жер жұмыстарының барлық процестері кешенді механикаладыру әдісін және жұмыс өндірісінің тиімді тәсілдерін қолдана отырып іске асыру керек.

Жер жұмыстарын орындайтын машиналарды тңдау топырақтың түріне, жердің бедеріне, жер жұмыстарының көлемі мен тереңдігіне, жұмысты орындау жағдайына (үйіндіге, көлікке), көдік құралына және топырақты ауыстыру қашықтығына байланысты.

1. Скрепер жер қазып-таситын машина ретінде келесі операцияларды орындай алады: шөмішті қатар толытырп топырақты қабаттап өңдеу, алынған топырақты тасу және берілген қалындықпен қабаттап төсеу.

Оларды шұңқыр, қазаңшұңқыр және ұзын орлар топырақтарын өндеуге, қор топырағынан үйінді жасағанда, каналдар салғанда, бөгеттерге топырақ төсегенде, құрылыс және басқа алаңдар, суарылатын жер және ауылшаруашылық жерлерді тегістеуге пайдаланылады.

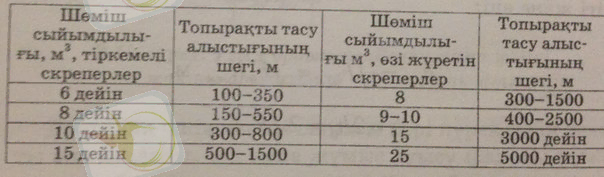

Скрепер тегістеу жұмыстарында кең қолданылады. Оларды тиімді пайдалану топырақты тасымалдау қашықтығына байланысты. Тіркелетін және өзі жүретін скреперлер үшін ұсынылатын топырақ тасымалдау алыстығы 1 - кестеде келтірілген

1 - кесте


Скреперлермен алаңды тегістегенде топырақ өңдеуге келесі үлгілер қолданылады: жүйелі, аралық тіліммен және шахмат тақтасы тәріздес өтістер.

Ең тиімді өөңдеу аралық тіліммен және шахмат тақтасы тәріздес өтістер болады. (1 - сурет) . Жүйелі өтіспен өңдеу топырақты жақ белдік түрінде жоғалтудан ұтымды емес.

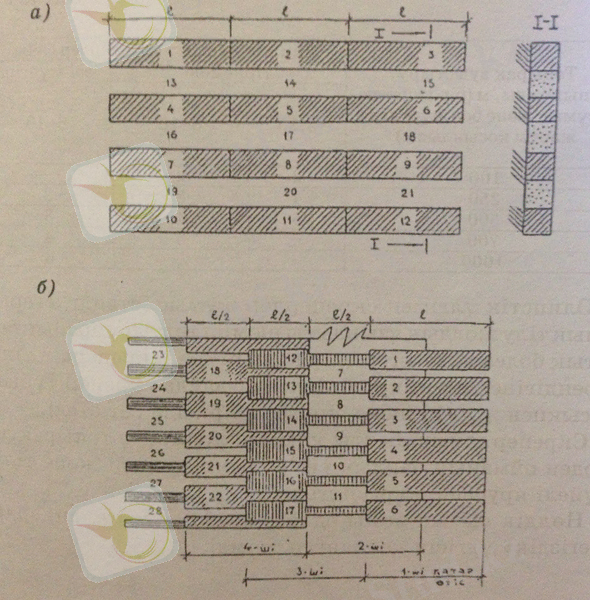

  1. cурет. Алааңдарды скрепермен тегістегенде топырақты өңдеу үлгісі:

а- тілімнен кейін өту; б - шахматты қырлы өту.

Тығыз топырақтарды(III-IV категориялық) өңдегенде скрепер шөмішін толтыру жағдайын жақсарту үшін алдын ала қопсыту қолданылады.

Өзі жүретін скреперлер топырақты тек итергіш трактор көмегімен алады. Итергіш тракторларды, сонымен қатар, тіркемелі скреперлер топпен істегенде қолданған тиімді.

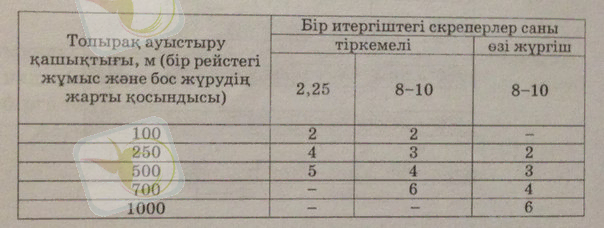

Бір итергіш трактормен жұмыс істейтін скреперлердің саны 1. 2 - кестеде келтірілген.

Скреперлердің алаңы өндегенде ең тиімді жүріс үлгілері (1. 2 - сурет) : элипстік, «сегіздік» және шиыршықты.

Скрепердің өнімділігі «сегіздік» және шиыршықты жүрісте элипстік үлгіден неғұрлым жоғары.

1. 2 - кесте


Элипстік үлгімен скреперлер жұмыс істейді, егерде толық тілу жолдың ұзындығы шөміш толтыру аралықтан артық болса және егер тілу қалыңдығы скрепердің тілу тереңдігінен асып кетсе. Бұл жағдайда скрепер тұйық қисықпен жүреді және бір ізбен бірнеше рет өтеді.

Скрепер шиыршықты үлгімен жүргенде топырақты бірден ойманың барлық ені бойынша тіледі және тілу жүйелі яруспен жүргізілгенде.

Нөлдік сызық бойы едәуір созылыңқы алаңдарда «сегіздік» үлгісін қолданған тиімді.


1. 2 - сурет. Алаңды тегістегенде скрепердің жүру үлгісі

а - элипспен; б - «сегіздікпен»; в - серіппемен; 1- топырақ алу; 2 - топырақты төгу;

2. Топырақты бульдозермен өңдеу процесі негізгі үш операциядан тұрады: толтыру, тасымалдау және топырақты төсеу. Ең үлкен тиімділік топырақты келесі қашықтықтарға ауыстырғанда болады: ДТ-54, ДТ-75 тракторлардағы бульдозерлерге 30-50 м, ДТ-75 және ДТ-100 тракторларындағы 50-70м, Т-130 және Т-180 тракторларына 100м дейін және ДЭТ-250 150 м-ге дейн.

Ауыстыру қашықтығы 40 м-ге дейін көлемі 3 мың м 3 м^{3} жер жұмыстарын орындау үшін ДТ-54, Т-75 және Т-100 тракторлардағы бульдозерлерді пайдалануға ұсынылады. Көлемі 3-50 мың м 3 м^{3} және ауыстыру қашықтығы Т-70 м-ге дейін - Т-100, Т-130 және Т-180 тракторлардағы. Жер жұмыс көлемі 50 мың м 3 ж о ғ а р ы ж ә н е а у ы с т ы р у қ а ш ы қ т ы ғ ы 100 м д е й і н м^{3}\ жоғары\ және\ ауыстыру\ қашықтығы\ 100\ м\ дейін және одан да артық - Т-130, Т-180, және ДЭТ-250 тракторлардағы.

Алаңды бульдозермен тегістеу көбінесе екі тәсілмен орындалады: ормен және қабатпен.

Ор тәсілімен өңдеу қашықтығы 50м-ге дейін ауыстырғанда топырақтың жоғалтуын азайту үшін қолданады. Тереңдігі 0, 4-0, 6 м қатар тілім орларды бір ізбен бірнеші өту арқылы жасайды. Ор енін бульдозер күрегінің еніне тең алады, ал орлар арасында қалдырылған мойындар ені - байланысты топырақтарда - 0, 6 м. Мойындар әр орды өткеннен кейін өңделеді.

Ауыстыру қашықтығы 50 м-ден көп болса әр 25-30 м-ден кейін аралық үйме жасалады, олар сонан соң екі немесе үш парланған бульдозерлермен ауыстырылады.

Тoпырақты қабат үлгісімен өңдеу қатар тілімдермен жасалады және де әр алдыңғы тілім келесімен 0, 3-05 м асыра жабылып отырады.

3 . Алаңдарды тік тегістегенде жер жұмыстарының көлеміне шұңқырларды өңдеу, үйінді жасау, топырақты оймадан үйіндіге ауыстыру, артық топырақты басқа құрылыс алаңдарына немесе жетпейтін топырақты басқа объектілерден тасымалдау, тегістеу және топырақты тығыздау, алаңдардың бетін және еңісін тегістеу кіреді.

... жалғасы
