Түзеткіш айнымалы электр тогын тұрақты тоққа түрлендіретін құрал. Әдетте, токты түзету – ток тек қана бір бағытта өтетін вентильмен іске асырылады. Қолданылатын вентиль типіне байланысты вакуумдық, газразрядты, шалаөткізгіш және электртүйіспелі түзеткіш деп ажыратылады. Түзету сызбасына байланысты бір және екі жарты периодты, көпірлік және нөлдік шықпасы бар, бір фазалы және көп фазалы түзеткіш деп жіктеледі. Электрондық техникада екі жарты периодты бір фазалы көпірлік түзеткіш сызбалары қолданылады.
Түзеткіш құрылғыларда кең тарағандары жартылай өткізгішті клапандар. Олар бірнеше милиамперден бастап жүздеген амперге дейінгі токтарға есептеледі. Тура бағыттағы кедергілері аз. Бірақ бір жаман жері, бұларда кері токтың үлкен маңызы бар және ол температура жоғарылаған сайын өсе береді. Бұл жағдай құрылғының жұмыс температурасының ауқымына шек қояды. Бір ғана диод қолданылатын қарапайым түзеткіште ток жүктеме арқылы тек оң жарты периодта ғана өте алады, теріс жарты периодты диод өткізбейтін болғандықтан, ол жүктеме арқылы өте алмайды, жүктемедегі ток тек қана оң жарты периодтардан тұратындығы қарастырылады. Көбейткіштіңкұрылысы мен жұмысының қандай екендігі баяндалады. Көбейткіш – кернеуді жоғарылататын аспап. Бірақ мұнда трансформатордағыдай ешқандай жүрекше, орам деген жок. Сонда ол кернеуді қалай жоғарылата алатындығы туралы айтылады.
Түзеткіш құрылғыларда кең тарағандары жартылай өткізгішті клапандар. Олар бірнеше милиамперден бастап жүздеген амперге дейінгі токтарға есептеледі. Тура бағыттағы кедергілері аз. Бірақ бір жаман жері, бұларда кері токтың үлкен маңызы бар және ол температура жоғарылаған сайын өсе береді. Бұл жағдай құрылғының жұмыс температурасының ауқымына шек қояды. Бір ғана диод қолданылатын қарапайым түзеткіште ток жүктеме арқылы тек оң жарты периодта ғана өте алады, теріс жарты периодты диод өткізбейтін болғандықтан, ол жүктеме арқылы өте алмайды, жүктемедегі ток тек қана оң жарты периодтардан тұратындығы қарастырылады. Көбейткіштіңкұрылысы мен жұмысының қандай екендігі баяндалады. Көбейткіш – кернеуді жоғарылататын аспап. Бірақ мұнда трансформатордағыдай ешқандай жүрекше, орам деген жок. Сонда ол кернеуді қалай жоғарылата алатындығы туралы айтылады.
1. Балабатыров С.Б. Электр техникасының теориялық негіздері.- Алматы: РИК 1995.-217б.
2. Электроника: учеб. пособие для вузов./В.И.Лачин, И.С. Савелов. – РОСТОВ-НА-ДОНУ: Феникс, 2000.
3. Әлімжан Берікұлы «Техникалық электроника» Алматы «Қазақстан» 1995 ж
2. Электроника: учеб. пособие для вузов./В.И.Лачин, И.С. Савелов. – РОСТОВ-НА-ДОНУ: Феникс, 2000.
3. Әлімжан Берікұлы «Техникалық электроника» Алматы «Қазақстан» 1995 ж
Қазақстан Республикасының Білім және Ғылым министірлігі
Семей қаласындағы Шәкәрім атындағы Мемлекеттік университеті
СӨЖ
Пән: Қолданбалы электроника
Тақырыбы: Түзеткіштер
Орындаған : Айтқалиев Ж.Қ.
Топ: ТФ-319
Тексерген: Секербаева А.Б.
Семей 2015
Мазмұны
Кіріспе 3
1 Түзеткіштер 4
1.1 Түзеткіштер туралы түсінік 4
1.2 Бір фазалы бір жарты периодты түзеткіш 4
1.3 Бір фазалы екі жарты периодты түзеткіш 6
1.4 Трансформатордың ортақ нүктесі шығарылған түзеткіштің сұлбасы 7
Қорытынды 9
Пайдаланылған әдебиеттер 10
Кіріспе
Түзеткіш айнымалы электр тогын тұрақты тоққа түрлендіретін құрал. Әдетте, токты түзету - ток тек қана бір бағытта өтетін вентильмен іске асырылады. Қолданылатын вентиль типіне байланысты вакуумдық, газразрядты, шалаөткізгіш және электртүйіспелі түзеткіш деп ажыратылады. Түзету сызбасына байланысты бір және екі жарты периодты, көпірлік және нөлдік шықпасы бар, бір фазалы және көп фазалы түзеткіш деп жіктеледі. Электрондық техникада екі жарты периодты бір фазалы көпірлік түзеткіш сызбалары қолданылады.
Түзеткіш құрылғыларда кең тарағандары жартылай өткізгішті клапандар. Олар бірнеше милиамперден бастап жүздеген амперге дейінгі токтарға есептеледі. Тура бағыттағы кедергілері аз. Бірақ бір жаман жері, бұларда кері токтың үлкен маңызы бар және ол температура жоғарылаған сайын өсе береді. Бұл жағдай құрылғының жұмыс температурасының ауқымына шек қояды. Бір ғана диод қолданылатын қарапайым түзеткіште ток жүктеме арқылы тек оң жарты периодта ғана өте алады, теріс жарты периодты диод өткізбейтін болғандықтан, ол жүктеме арқылы өте алмайды, жүктемедегі ток тек қана оң жарты периодтардан тұратындығы қарастырылады. Көбейткіштіңкұрылысы мен жұмысының қандай екендігі баяндалады. Көбейткіш - кернеуді жоғарылататын аспап. Бірақ мұнда трансформатордағыдай ешқандай жүрекше, орам деген жок. Сонда ол кернеуді қалай жоғарылата алатындығы туралы айтылады.
1 Түзеткіштер
1.1 Түзеткіштер туралы түсінік
Әр түрлі электрондық құрылғылар мен электрлік жетектердің қорек көзі ретінде тұрақты ток қолданылады. Бірақ электр станцияларындна айнымалы ток қана ендіріледі де, ал электр тораптарымен әдетте айнымалы ток таратылады. Сондықтан аталған қондырғыларды қоректендіру үшін айнымалы токты тұрақты токқа түрлендірудің қажеттігі келіп туады. Айнымалы токты тұрақты токқа түрлендіретіні құрылғыны түзеткіш деп атайды. Әдетте түзеткіш құрылғының құрамына оның номинал кернеуін желінің кернеуімен сәйкестендіру үшін трансформатор, түзеткіштің өзі, түзетілген токтың солықтауын азайтатын (жатықтайтын) сүзгі және түзетілген кернеуді тұрақтандырғыш кіреді (1-сурет).
Түзетілген кернеуінің шамасы реттелмейтін түзеткіштерді басқарылмайтын, ал кернеуі реттелмелі түзеткіштерді басқарылмалы түзеткіштер деп атайды. Әдетте баскарылмайтын түзеткіштер жартылай өткізгішті диодтардан, ал басқарылмалы түзеткіштер тиристорлардан жинастырылады. Жартылай өткізгішті диод тармен айнымалы токты тұрақты тоққа түрлендіру, басқаша айтқанда айнымалы токтан тұрақты ток алу, олардың кернеуді тура бағытта бергенде кедергісінің өте аздығынан токты өткізетіндігі мен кернеуді кері бағытта бергенде кедергісінің өте үлкендігінен токты өткізбейтіндігіне негізделген.
Түзетілетін айнымалы токтың фазалар санына қарай түзеткіштер бір фазалы немесе үш фазалы деп аталынады. Бір фазалы түзеткіштер бір жарты периодты және екі жарты периодты болып, ал үш фазалы түзеткіштер бейтарап нүктелі және көпірлі тізбекті болып бөлінеді.
1-сурет. Түзеткіштік қүрылғының функциялық сұлбасы: Тр-трансформатор; Тү -- түзеткіш; Сү -- сүзгі; Тұ -- тұрақтандырғыш.
1.2 Бір фазалы бір жарты периодты түзеткіш
Бір фазалы бір жарты периодты түзеткіш жүктемемен бірізді жалғанған бір диодтан тұрады (2, а-сурет). Түзеткішке берілген кернеудің оң жарты периодында (2, б-сурет, 0...PI аралығында) диодтың аноды оң потенциалды да катоды теріс потенциалды. Ендеше кернеу диодқа тура бағытта берілген. Кернеу тура бағытта берілгенде диодтың кедергісі аз болатындықтан жүктемемен оң жарты период ішінде ток жүреді. Кернеудің теріс жарты периодында (PI...2PI аралығында) диодтың аноды теріс потенциалды да катоды оң потенциалды болады, яғни кернеу кері бағытта берілген. Кернеудің кері бағытында диодтың кедергісі өте үлкен болатындықтан теріс жарты период ішінде жүктемемен ток жүрмейді. Әрі қарай үрдіс қайталанып отырады. Ендеше жүктемедегі кернеудің графигі синусоиданың оң жарты толқындарынан ғана тұрады (2, в-сурет).

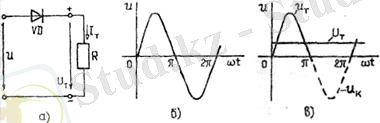

2-сурет. Бір фазалы бір жарты периодты түзеткіштің электрлік сұлбасы (а) мен түзетілетін (б) және түзетілген (в) кернеулердің графиктері.
Түзетілген кернеудің бейсинусоидал солықтамалы екендігі оның графигінен көрініп тұр. Ендеше жалпы алғанда түзетілген кернеудің тұрақты және гармоникалық құраушыларын оны Фурье қатарына жіктеу арқылы табуға болады:
... жалғасы
Семей қаласындағы Шәкәрім атындағы Мемлекеттік университеті
СӨЖ
Пән: Қолданбалы электроника
Тақырыбы: Түзеткіштер
Орындаған : Айтқалиев Ж.Қ.
Топ: ТФ-319
Тексерген: Секербаева А.Б.
Семей 2015
Мазмұны
Кіріспе 3
1 Түзеткіштер 4
1.1 Түзеткіштер туралы түсінік 4
1.2 Бір фазалы бір жарты периодты түзеткіш 4
1.3 Бір фазалы екі жарты периодты түзеткіш 6
1.4 Трансформатордың ортақ нүктесі шығарылған түзеткіштің сұлбасы 7
Қорытынды 9
Пайдаланылған әдебиеттер 10
Кіріспе
Түзеткіш айнымалы электр тогын тұрақты тоққа түрлендіретін құрал. Әдетте, токты түзету - ток тек қана бір бағытта өтетін вентильмен іске асырылады. Қолданылатын вентиль типіне байланысты вакуумдық, газразрядты, шалаөткізгіш және электртүйіспелі түзеткіш деп ажыратылады. Түзету сызбасына байланысты бір және екі жарты периодты, көпірлік және нөлдік шықпасы бар, бір фазалы және көп фазалы түзеткіш деп жіктеледі. Электрондық техникада екі жарты периодты бір фазалы көпірлік түзеткіш сызбалары қолданылады.
Түзеткіш құрылғыларда кең тарағандары жартылай өткізгішті клапандар. Олар бірнеше милиамперден бастап жүздеген амперге дейінгі токтарға есептеледі. Тура бағыттағы кедергілері аз. Бірақ бір жаман жері, бұларда кері токтың үлкен маңызы бар және ол температура жоғарылаған сайын өсе береді. Бұл жағдай құрылғының жұмыс температурасының ауқымына шек қояды. Бір ғана диод қолданылатын қарапайым түзеткіште ток жүктеме арқылы тек оң жарты периодта ғана өте алады, теріс жарты периодты диод өткізбейтін болғандықтан, ол жүктеме арқылы өте алмайды, жүктемедегі ток тек қана оң жарты периодтардан тұратындығы қарастырылады. Көбейткіштіңкұрылысы мен жұмысының қандай екендігі баяндалады. Көбейткіш - кернеуді жоғарылататын аспап. Бірақ мұнда трансформатордағыдай ешқандай жүрекше, орам деген жок. Сонда ол кернеуді қалай жоғарылата алатындығы туралы айтылады.
1 Түзеткіштер
1.1 Түзеткіштер туралы түсінік
Әр түрлі электрондық құрылғылар мен электрлік жетектердің қорек көзі ретінде тұрақты ток қолданылады. Бірақ электр станцияларындна айнымалы ток қана ендіріледі де, ал электр тораптарымен әдетте айнымалы ток таратылады. Сондықтан аталған қондырғыларды қоректендіру үшін айнымалы токты тұрақты токқа түрлендірудің қажеттігі келіп туады. Айнымалы токты тұрақты токқа түрлендіретіні құрылғыны түзеткіш деп атайды. Әдетте түзеткіш құрылғының құрамына оның номинал кернеуін желінің кернеуімен сәйкестендіру үшін трансформатор, түзеткіштің өзі, түзетілген токтың солықтауын азайтатын (жатықтайтын) сүзгі және түзетілген кернеуді тұрақтандырғыш кіреді (1-сурет).
Түзетілген кернеуінің шамасы реттелмейтін түзеткіштерді басқарылмайтын, ал кернеуі реттелмелі түзеткіштерді басқарылмалы түзеткіштер деп атайды. Әдетте баскарылмайтын түзеткіштер жартылай өткізгішті диодтардан, ал басқарылмалы түзеткіштер тиристорлардан жинастырылады. Жартылай өткізгішті диод тармен айнымалы токты тұрақты тоққа түрлендіру, басқаша айтқанда айнымалы токтан тұрақты ток алу, олардың кернеуді тура бағытта бергенде кедергісінің өте аздығынан токты өткізетіндігі мен кернеуді кері бағытта бергенде кедергісінің өте үлкендігінен токты өткізбейтіндігіне негізделген.
Түзетілетін айнымалы токтың фазалар санына қарай түзеткіштер бір фазалы немесе үш фазалы деп аталынады. Бір фазалы түзеткіштер бір жарты периодты және екі жарты периодты болып, ал үш фазалы түзеткіштер бейтарап нүктелі және көпірлі тізбекті болып бөлінеді.
1-сурет. Түзеткіштік қүрылғының функциялық сұлбасы: Тр-трансформатор; Тү -- түзеткіш; Сү -- сүзгі; Тұ -- тұрақтандырғыш.
1.2 Бір фазалы бір жарты периодты түзеткіш
Бір фазалы бір жарты периодты түзеткіш жүктемемен бірізді жалғанған бір диодтан тұрады (2, а-сурет). Түзеткішке берілген кернеудің оң жарты периодында (2, б-сурет, 0...PI аралығында) диодтың аноды оң потенциалды да катоды теріс потенциалды. Ендеше кернеу диодқа тура бағытта берілген. Кернеу тура бағытта берілгенде диодтың кедергісі аз болатындықтан жүктемемен оң жарты период ішінде ток жүреді. Кернеудің теріс жарты периодында (PI...2PI аралығында) диодтың аноды теріс потенциалды да катоды оң потенциалды болады, яғни кернеу кері бағытта берілген. Кернеудің кері бағытында диодтың кедергісі өте үлкен болатындықтан теріс жарты период ішінде жүктемемен ток жүрмейді. Әрі қарай үрдіс қайталанып отырады. Ендеше жүктемедегі кернеудің графигі синусоиданың оң жарты толқындарынан ғана тұрады (2, в-сурет).
2-сурет. Бір фазалы бір жарты периодты түзеткіштің электрлік сұлбасы (а) мен түзетілетін (б) және түзетілген (в) кернеулердің графиктері.
Түзетілген кернеудің бейсинусоидал солықтамалы екендігі оның графигінен көрініп тұр. Ендеше жалпы алғанда түзетілген кернеудің тұрақты және гармоникалық құраушыларын оны Фурье қатарына жіктеу арқылы табуға болады:
... жалғасы
