Резервуарлар және газгольдерді құрастыру ерекшеліктері


Кіріспе
Негізгі бөлім:
1.Резервуарларды орнату және құрастыру Орнату әдісі.
2. Орнатылған өлшемдері мен нысандары мен коррозияға қарсы шаралары.
3. Құрастыру және резервуар қабырғасынан дәнекерлеу PBC.
4. Газгольдерді орнату.
Қортынды
Пайдаланылған әдебиеттер тізімі.
Газгольдер (ағылш. gas-holder) - таратқыш газ құбырларына газды жинақтауға, сақтауға немесе оны өндіру мен өңдеу, тұтыну құрылғыларына жеткізу үшін пайдаланылатын, болаттан жасалған тұрақты қоймалар.
Резервуарлар- тік болат резервуарлар (PBC) - сұйық өнімдер (мұнай өнімдері) жинау, сақтау, дайындау және есепке алу үшін тік контейнер.
Әдетте РВС 5000 текше метрге дейін 400 текше метр ішкі көлемі дайындалған, өндіру көлденең болат резервуарларды (РГС) көлемінен резервуар тобын пайдалану.Бір жерде шоғырланған тобы су қоймалары, ферма деп аталады.
Мұнай резервуарларын өртенбейтін материалдардан — металл немесе темір бетоннан — тұрғызады. Резервуарлар жер асты, жер үсті немесе жартылай көмілген болып келеді. Мұнайды жинау, сақтау және көлемін өлшеу үшін көпшілік жағдайларда болаттан жасалған цилиндрлік резервуарларды қолданады, ал бетоннан немесе темір бетоннан жасалған резсрвуарларды сирек қолданады. Кен орынның тауарлық парктерінде жазық немесс конустық жамылғысы бар, сыйымдылығы 1000-5000 м3 болатын резервуарлар түұрғызылады, резервуарлардың ортасына жамылғы қалқандары (щиттары) тірелетін орталық тірек орнатылады. Резервуарлардың конус тәріздес болып келген төбесі жиналған қардың салмағын, яғни сыртқы күштерді, ұстап қалады, ал резервуар ішінде вакуум пайда болған кезде оған карсы әсер етеді, және қалыңдығы 2,5 мм-ден аспайтын болат жапырақтардан (листтерден) жасалады. Тік болат резервуарлардың негізгі мәліметтері 9.1 кестеде келтірілген.
Тік цилиндрлі резервуарлар былай жіктеледі:
төменгі қысымдағы резервуарлар, оларды атмосфералық деп те атайды;
понтондары бар резервуарлар;
төбелері қалқымалы келген резервуарлар болады.
Резервуарлар және газгольдерді құрастыру ерекшеліктері

Пән: Геология, Геофизика, Геодезия
Жұмыс түрі: Реферат
Көлемі: 9 бет
Бұл жұмыстың бағасы: 300 теңге




ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ ШӘКӘРІМ АТЫНДАҒЫ СЕМЕЙ МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ

Геодезия және құрылыс кафедрасы

СӨЖ

Тақырыбы: Резервуарлар және газгольдерді құрастыру ерекшеліктері

Орындаған: Нұрбекқызы П.
Тобы: СТ-309с
Тексерген: Уркинбаева Ж.И
Семей 2015 жыл
Жоспар:

Кіріспе
Негізгі бөлім:
1.Резервуарларды орнату және құрастыру Орнату әдісі.
2. Орнатылған өлшемдері мен нысандары мен коррозияға қарсы шаралары.
3. Құрастыру және резервуар қабырғасынан дәнекерлеу PBC.
4. Газгольдерді орнату.
Қортынды
Пайдаланылған әдебиеттер тізімі.

Кіріспе

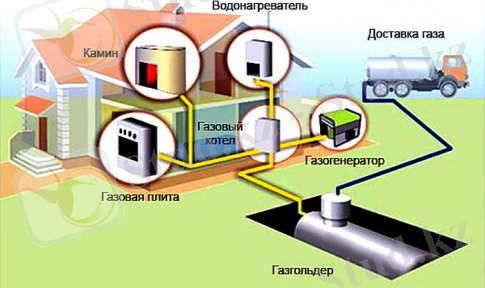

Газгольдер (ағылш. gas-holder) - таратқыш газ құбырларына газды жинақтауға, сақтауға немесе оны өндіру мен өңдеу, тұтыну құрылғыларына жеткізу үшін пайдаланылатын, болаттан жасалған тұрақты қоймалар.
Резервуарлар- тік болат резервуарлар (PBC) - сұйық өнімдер (мұнай өнімдері) жинау, сақтау, дайындау және есепке алу үшін тік контейнер.
Әдетте РВС 5000 текше метрге дейін 400 текше метр ішкі көлемі дайындалған, өндіру көлденең болат резервуарларды (РГС) көлемінен резервуар тобын пайдалану.Бір жерде шоғырланған тобы су қоймалары, ферма деп аталады.
Мұнай резервуарларын өртенбейтін материалдардан -- металл немесе темір бетоннан -- тұрғызады. Резервуарлар жер асты, жер үсті немесе жартылай көмілген болып келеді. Мұнайды жинау, сақтау және көлемін өлшеу үшін көпшілік жағдайларда болаттан жасалған цилиндрлік резервуарларды қолданады, ал бетоннан немесе темір бетоннан жасалған резсрвуарларды сирек қолданады. Кен орынның тауарлық парктерінде жазық немесс конустық жамылғысы бар, сыйымдылығы 1000-5000 м3 болатын резервуарлар түұрғызылады, резервуарлардың ортасына жамылғы қалқандары (щиттары) тірелетін орталық тірек орнатылады. Резервуарлардың конус тәріздес болып келген төбесі жиналған қардың салмағын, яғни сыртқы күштерді, ұстап қалады, ал резервуар ішінде вакуум пайда болған кезде оған карсы әсер етеді, және қалыңдығы 2,5 мм-ден аспайтын болат жапырақтардан (листтерден) жасалады. Тік болат резервуарлардың негізгі мәліметтері 9.1 кестеде келтірілген.
Тік цилиндрлі резервуарлар былай жіктеледі:
төменгі қысымдағы резервуарлар, оларды атмосфералық деп те атайды;
понтондары бар резервуарлар;
төбелері қалқымалы келген резервуарлар болады.
Резервуарлар және газгольдерді құрастыру ерекшеліктері

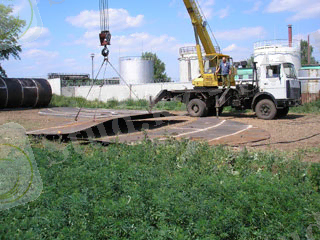

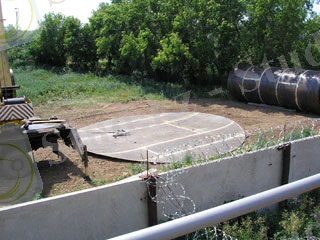

Резервуарларды орнату - 12 м диаметрі 2000 м3 дейін резервуардың түбі, толық зауытта бүктелген болып табылады. Ал оның диаметрі 12 м асып, осы себеппен бірнеше бөліктен жасалған.
Бірінші жартысында төменгі жобалау жағдайын кейін өрістету қабылданған орамның сыртқы қабығы, құрайтын, сондықтан екі бөліктен тұратын, түбін домалатып, төменгі жағында орналасқан. Төменгі Бұл екінші жартысында бұрынғы орналасқан.
Қармақ мен орама бекіту, оттегі кесуге және арқан ілмектер босату ролл ашылмаған мүмкіндік береді. Бір разматывания орама (серпімді күштер әсерінен) спонтанды толық болған жоқ болса, одан әрі топтастыру трактор немесе жүкшығыр өндіреді. Ролл толық дөңгелек жоғарғы жиегі poludnischa ортасында арқылы жайылған кезде жобалық күйде трактор немесе жүкшығыр төменгі екінші жартысын жылжыту үшін арқан соңына дейін бекітіледі, ол Кронштейнді дәнекерленген. Келесі, әрқашан айналымды орындау, төменгі екі жарым пісірілген жинайды. Бір-біріне тығыз екі панельдер алдын ала өзекті төменгі шетінен орталықтан Оның бекіту өнімдерін тэкс.

Құрастыру төменгі үш панельдер гер қатарынан шаналар үстіне қалған екі қайта жүктелген бар шүберекпен бірінші орама жобалау лауазымында орналастырудан кейін, орама ішіне прокат және ол екінші тақтасында жобалау лауазымына көрмемен болатындай етіп трактор араластырыңыз. Содан кейін соңғы ролл қайтадан шанамен тиелетін және үшінші шүберекпен орналастыру үшін базасын екінші жағына тасымалданды.

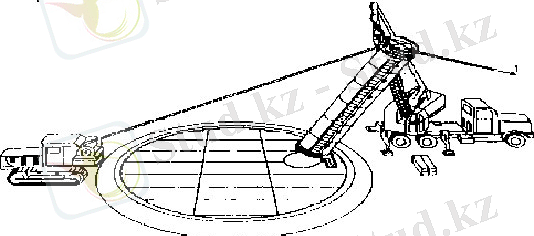

Сурет 7-13 400 м ³ көлемін прокат, танк қабатта орнату ретін көрсетеді

Құрастыру Орнату әдісі

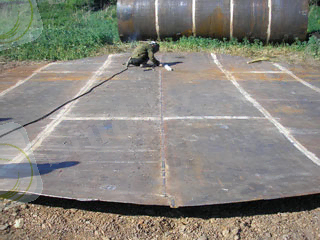

Төменде сипатталғандай орнату парақ түрінде өндірушіден алған төменгі жағында жүргізіледі.
Алдын-ала дайындалған және ағаш тiк бұрышты немесе 0,1 x 0,1 м қимасы бар ұзақ шамамен 1 м жартылай дөңгелек қимасы лестік жасушаларының (сур. 14) параллельді қатарлары қорының актісімен қабылданған жылы. Жасушалар жоғарғы жол журналдарын 1.2 ұзындығын жасауға жөн 1,3 м. желіде болуы мүмкін 0,8 м дейін жалғасатын жасушаларының биіктігі қаттарды және osmalivat түбін дәнекерленген болды. Парақтың екі рет ені минус төменгі жақын қабаттарының қос ені тең - әр қатарда жасушалардың осьтерінің арасындағы қашықтық 3 м артық емес қабылданған, және жасушаларының жолдар осьтерінің арасындағы қашықтық болып табылады. Жасушалары жиналған және төменгі, онда тақталар орнатылған ретінде.

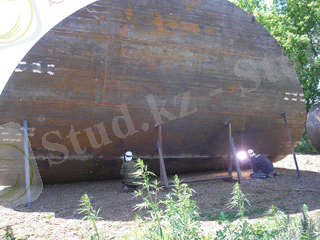

Ыдыстың түбіне екі элементтері - оған бірінші белдеуін және орталық бөлігін дәнекерленген сегменті сақина - өз бетінше жиналған және мөрмен асырылады; дәнекерлеу, интегралды, оларды байланыстырушы - деп аталатын жылу тігісті - жай ғана жеке осы элементтердің әрқайсысының құрастыру толық жабылғаннан кейін қайнатылған.
Төменгі орталық бөлігін құрастыру багының базасын орталығы арқылы жолақ басталады. Келесі төменгі барлық төменгі тобының төменгі шеткері орталығынан жиналған. Butt буындары жолақтар, жеті орынды алты prihvatyvayut; шеттерінен 50 мм қашықтықта төтенше тректі мен шайыңыз істеу. Butt тігістер төменгі жолақтар одан әрі жоғарғы жылы тығыз қонды қамтамасыз ету үшін, барлық тобының құрастыру кейін флеш қайнатылған 50 мм ұзындығы буын ұштарын дәнекерленген отыр. Дәнекерлеу кейін, төмен тобы осындай тәртiппен жиналған және жоғарғы ауқымын дәнекерленген болып, кесілген, жолақтар кем дегенде 30 мм болуы тиіс.
Төменгі орталық бөлігін құрастыру орталық аймағы басталады. Stripes шарасыз тактикасын барамыз. Белдеулерін ұшына ортасынан бағытында 300 мм - Митс жақын, әрбір 250 екі жағында жоғарыдан және төменнен бір мезгілде қойды. Сақина сегмент бар есіп өру, ол төменгі орталығында жолақтарды қиыстыру үшін 750 ұзақтығына парақ төтенше ұштарын окаймленный - 800 мм кептеліп емес қалды.
250 мм - Дәнекерлеу жолақтар 200-қадамдарды obratnostupenchatym жік ұзындығы ұшына қарай ортасынан бастап тігісті өнімдер жолақтарын жабылады. Біріншіден, төменгі, содан кейін төбесі барлық жоғарғы тігістер қосылыстардың қайнатыңыз. Осыдан кейін, жіктер эпизотиялық бірлескен төбе жолақтарды дәнекерленген болды.
Сегмент тізімдер базасын шеткі орнатылған 10-12 стендтер жинаймыз. Оның екі Butt жолағын орталық осіне жатып пісіру, және сақина элементтері арасындағы алшақтық 3-4 мм-ден аспауы етіп Сегмент сақина жинады. Буын соңында деңгейі prihvatyvayut буын көлденең сегменті сақина мұқият теңестіру кейін; сол жақ ішінде сегменті сақина дәнекерлеу одан әрі процесінде короблению кезде оңай қатаң көлденеңінен əкелуі мүмкін екенін кептеліп емес.
Құрастыру алдында, сегменттерінің полигоны қайнаудан буын төменгі бөлігі шаршы қолданылады. дәнекерлеу және желе төбе екі қабаттарының жүзеге асырылады; буындары парағы сегменті сақина ұшағы деңгейде кесіліп араласуға күшейту.
Сегмент сақина қолданғаннан кейін екі шеңбер (кенелер) prihvatyvayut жиынтығы және көпбұрыштың бірінші бөлімін угольник TESDA сыртқы және ішкі диаметрі сәйкес. 40 мм - Tack әрбір 500-600 мм ұзын бөлімдер 30 орта полигонының түкпір сыртқы айналдыра жүргізіледі. 600 ұзындығы қалған бөліктерін монтаждау жеңілдету үшін полигон бөлімінің ұшы - 700 мм кептеліп емес қалды. Басқа бөлімдер бірінші екі жағына жиналған Gon. Бөлім олар соңына дейін ұшын дәнекерленген, содан кейін 3 мм саңылау, орнатылған. Содан кейін тегін ұшына буын сегмент сақина үшін тактикасын қоса тіркелген тәуекелдер бойынша бөлімін теңшеуге. 1 м кем емес артқы бөлімін тәрбиелеп және қиып теңшеу орнына. угольник тік Сөре сегменті сақина қатаң перпендикуляр болуы тиіс. бірінші белдеуін бірінші беті тігінен сөре ауданы биіктігі мен угольник тік сөреге болашақ пісірілген встык дәнекерлеу үшін 1 мм тереңдікке дейін төменгі бұрышында кесу жиектері кейін сегмент сақина орнатылған. Frontpage prihvatyvayut сегменті сақина және угольник екі 600-700 мм ұзындығы бірінші парағының парақ екінші ұштарын сыятын кептеліп емес қалды, ыңғайлы болу үшін 40-50 мм әрбір 400-600 мм секциялар кейін парағының түкпір орталығынан таң. бірінші белдеуін қалған парақтары парақтары мен тіркеу жиегі арасындағы 2-3 мм ресімдеу бірінші парағының екі жағында да орнатылған. ... жалғасы
