СОДЕРЖАНИЕ
Токтардың өзара әсерi. Бұранда және сол қол ережесi.Магнит индукциясы.
Магнит өрiсi 1
§ 6.2 Ампер күшi – магнетизмнiң негiзгi заңы 3
§ 6.3 Лоренц күшi 4
.1 Дененi электрлеу. Заряд. Зарядтың сақталу заңы 4
§ 4.2 Кулон заңы – электростатиканың негiзгi заңы 6
§ 4.3 Электр өрiсiнiң кернеулiгi. Күш сызықтары. Нүктелiк заряд өрiсiнiң
кернеулiгi. Суперпозиция принципi 7
§ 4.4 Электр өрiсiндегi өткiзгiштер 8
§ 4.5 Диэлектриктер. Диэлектриктердi поляризациялау 9
Токтардың өзара әсерi. Бұранда және сол қол ережесi.Магнит индукциясы.
Магнит өрiсi
Қозғалмайтын электр зарядтары электр өрiсiн туғызады, қозғалатын зарядтар
басқа өрiс – магнит өрiсiн туғызады.
Бұған иiлмелi өткiзгiшмен жасалған тәжiрибеден көз жеткiзуге болады. Егер
екi параллель өткiзгiштер бойымен бiр бағытта ток өтсе, өткiзгiштер бiр
бiрiне тартылады, ал егер ток бағыттары қарама-қарсы болса, онда
өткiзгiштер бiр-бiрiнен тебiле бастайды.
Ток өтетiн өткiзгiштер арасындағы пайда болатын әсер магниттiк әсер деп
аталады. Бұл жағдайда өткiзгiштердiң бiр-бiрiне әсер ететiн күштерiн
магниттiк күштер деп атайды.
Электромагниттiк өрiстiң байқалуының бiр түрiн магнит өрiсi деп атайды
[Видеоматериал]. Оның ерекшелiгi болып, ол өрiс тек қана электр заряды бар
қозғалыстағы бөлшектер мен денелерге, сонымен қатар қозғалатын не
қозғалмайтындығына байланыссыз магниттелген денелерге әсер ететiндiгi
табылады.
Магнит индукциясының векторы магнит өрiсiнiң күштiк сипаттамасы болып
табылады.
Магнит индукциясы векторының бағыты ретiнде ток әсерiнен туған кейбiр
магнит өрiсiнде еркiн қозғала алатын магнит тiлшесiнiң оңтүстiк S полюсiнен
солтүстiк N полюсiне бағыты алынған. Бұл бағыт тогы бар тұйық контурға
түсiрiлген оң нормаль бағытымен сәйкес келедi.
6.1-сурет
Оң нормаль бағыты тұйық контурдағы токтың бағыты бойынша айналғандағы оң
кесiлген бұранда ұшының iлгерiлемелi қозғалысымен сәйкес келедi (6.1 -
сурет).
Тогы бар түзу сызықты өткiзгiштiң магнит тiлшесi жазықтығы өткiзгiшке
перпендикуляр, ал центрi өткiзгiш өсiнде жатқан шеңбердiң жанамасы бойынша
орналасады. Магнит индукциясы векторының бағытын Максвелл ережесi (бұранда
ережесi) бойынша анықтайды:
егер бұранданы өткiзгiштегi ток бағыты бойынша бұраса, онда бұранда сабының
қозғалыс бағыты магнит индукциясы векторының бағытына нұсқайды.
Магнит индукциясы векторының модулi магнит өрiсi тарапынан тогы бар
өткiзгiштiң бiр бөлiгiне әсер ететiн максималды күштiң ток күшiнiң сол
бөлiк ұзындығына көбейтiндiсiнiң қатынасына тең:
(6.1)
[picСИ жүйесiнде Магнит индукциясының бiрлiгi ретiнде бiр тесла (1 Тл) –
] ұзындығы 1 м өткiзгiш бөлiгiне 1 А ток күшi болғанда өрiс тарапынан
Fmax = 1 H максималды күш әсер ететiн бiртектi өрiстiң магнит
индукциясы қабылданған.
Егер векторлары өрiстiң барлық нүктелерiнде бiрдей болса, магнит
өрiсiн бiртектi деп атайды.
Өрiстердiң суперпозиция принципi. Егер кеңiстiктiң берiлген нүктесiнде
магнит өрiстерi магнит индукциясының векторлары 1,2,3 және
т.б. болып келген әртүрлi магнит көздерiнен құралса, онда қорытынды магнит
өрiсiнiң векторы мынаған тең болады:
=1+2+3+... (6.2)
Магнит өрiстерiн бейне түрiнде кескiндеу үшiн магнит индукциясы сызықтарын
пайдаланады.

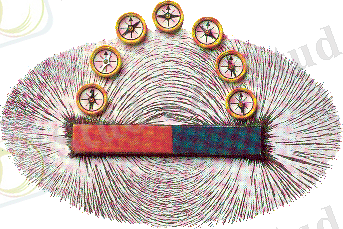

6.2-сурет
Магнит индукциясы сызықтары – әр нүктедегi жанамалары өрiстiң осы
нүктелерiндегi векторының бағытымен сәйкес келетiндей етiп жүргiзiлген
бейне сызықтар.
Тұрақты магнит орналасқан қағаз бетiне темiр ұнтақтарын сеуiп, магнит
индукциясы сызықтарының толық сутеттер көрiнiсiн көзбе-көз көруге болады
(6.2 - сурет).
Магнит индукциясының сызықтары әрқашан да тұйық және өрiс туғызатын тогы
бар өткiзгiштердi қамтиды. Магнит индукциясы сызықтарының тұйықтығы
табиғаттағы еркiн магнит зарядтарының бар болуының дәлелденбегендiгiмен
түсiндiрiледi.
Тұйық күштiк сызықтары бар өрiстердi құйынды өрiстер деп атайды. Магнит
өрiсi құйынды өрiс болып табылады.
Бiртектi өрiстiң магнит индукциясының сызықтары параллель болады.
Магнит өрiсi потенциалды болмайды, яғни тұйық контурдағы зарядтың орын
ауыстыруы бойынша магнит өрiсiнiң жұмысы нөлге тең емес.
Магнит тiзбегi деп магнит өрiсi жинақталған кеңiстiктiң аймақтары немесе
денелердiң жиынтығы аталады.
Магнит тiзбегiндегi магнит ағыны электр тiзбегiндегi ток күшi сияқты рөлдi
атқарады.
Бет арқылы өтетiн магнит ағыны деп магнит индукциясы векторының
модулiнiң жазық беттiң S ауданына және және векторларының
арасындағы бұрыштың косинусына көбейтiндiсiне тең шаманы айтамыз, мұндағы
- жазық бетке түсiрiлген нормаль:
(6.3)
[picСИ жүйесiнде магнит ағынының бiрлiгi ретiнде – бiр вебер (1 Вб) -
] өткiзгiштiң көлденең қимасы арқылы 1 Кл электр мөлшерi өткендегi
кедергiсi 1 Ом электр тiзбегiндегi нөлге дейiн кемiген магнит ағыны
алынады.
1 Вб магнит ағыны магнит индукциясы векторына перпендикуляр орналасқан
ауданы 1 м2 бет арқылы өтетiн 1 Тл магнит индукциясы бар бiртектi магнит
өрiсiнен туады.
§ 6.2 Ампер күшi – магнетизмнiң негiзгi заңы
6.3-сурет
Тогы бар өткiзгiшке магнит өрiсi тарапынан әсер ететiн күштi Ампер күшi деп
атайды.
Ток элементiмен α бұрышын құрайтын индукциясы болатын магнит өрiсi
тарапынан I тогы бар өткiзгiштiң аз ғана кесiндiсiне әсер ететiн Ампер
күшiнiң модулi F мына формула бойынша анықталады:
(6.4)
Ампер күшiнiң бағыты сол қол ережесi бойынша анықталады (6.3.сурет):
егер сол қолды магнит индукциясының векторы алақанға кiретiндей етiп,
ал төрт шығыңқы саусақ ток бағытына нұсқайтындай етiп орналастырса, онда
90o-қа иiлген үлкен саусақ өткiзгiш кесiндiсiне әсер ететiн күштiң бағытын
көрсетедi.
§ 6.3 Лоренц күшi
Қозғалыстағы зарядталған бөлшекке магнит ағыны тарапынан әсер ететiн күштi
Лоренц күшi деп атайды. Магнит өрiсiнде қозғалатын электрондардың бастапқы
бағытынан ауытқуына әкелiп соғатын Лоренц күшi, табиғаттың көптеген
құбылыстарында кездеседi. Мысалы, полярлық шұғыла құбылысы (6.4, 6.5 -
суреттер).
6.4-сурет
6.5-сурет
Лоренц күшiнiң модулi ұзындығы Δl өткiзгiш бөлiгiне әсер ететiн F күшiнiң
модулiнiң өткiзгiштiң осы бөлiгiндегi қалыптасып қозғалатын зарядталған
бөлшектердiң N санына қатынасына тең:
(6.5)
мұндағы q – бөлшек заряды, ν – олардың қалыптасқан қозғалысының жылдамдығы,
– магнит индукциясы векторының модулi, α - жылдамдық векторы мен
магнит индукциясы векторының арасындағы бұрыш.
6.6-сурет
Лоренц күшiнiң бағыты сол қол ережесi бойынша анықталады (6.6 - сурет):
егер сол қолды заряд жылдамдығына перпендикуляр магнит индукциясының
құраушысы алақанға кiретiндей етiп, ал төрт шығыңқы саусақ оң заряд
қозғалысының бағытына нұсқайтындай етiп орналастырса, онда 90o-қа иiлген
үлкен саусақ зарядқа әсер ететiн FЛ Лоренц күшiнiң бағытын көрсетедi.
.1 Дененi электрлеу. Заряд. Зарядтың сақталу заңы
Электродинамика – бұл материяның ерекше бiр түрiнiң – электромагниттiк
өрiстiң табиғатының заңдылықтары мен қасиеттерi туралы, және электрлiк
зарядталған денелер немесе бөлшектердiң арасында өзара әсерлесуiн
зерттейтiн ғылым.
Ғылымда ашылған (белгiлi) iргелi әсерлесудiң төрт түрi бар: гравитациялық,
электромагниттiк, күштi (ядролық) және әлсiз (элементар бөлшектердiң
өзгеруiн тудырады). Олардың арасында әр алуан әрi кең тараған
электромагниттiк күштер – иiмдi күштер, үйкелiс, бiздiң бұлшық еттерiмiздiң
күшi және басқалар.
Электростатика деп тыныштықтағы электрлiк зарядталған денелердi зерттейтiн
электродинамиканың бөлiмiн айтады.
Электр заряды (электр мөлшерi) q – дененiң қасиетiн немесе бөлшектердiң
электромагниттiк өзара әсерлесуiн және бұндай өзара әсерлесудiң
қарқындылығын анықтайтын шама.
[picЭлектр зарядының бiрлiгi ретiнде СИ жүйесiнде – бiр кулон (1 Кл) деп
] өткiзгiштiң көлденең қимасынан 1 с iшiнде ток күшi 1 А болғанда
өтетiн электр заряды алынады.
Электр зарядының шартты түрде оң және терiс деп аталатын екi түрi бар.
Аттас заряды бар денелер бiр-бiрiнен тебiледi, ал әр аттас зарядтары бар
денелер – тартылады.
Электр зарядтарын ылғи да тасушы болып элементар бөлшектер және
антибөлшектер табылады. Мысалы, протон және антипротон, электрон және
позитрон. Антибөлшектер массасы – сәйкес бөлшектердiң массасына тең және
электр заряды терiс. Бөлшектердiң антибөлшектермен бiрiккенде аннигиляцияға
(өзара жоюға) ұшырайды. Бұл кезде Эйнштейн формуласы бойынша масса
энергияға айналады E=mc2, мұнда Е – энергия, m – бөлшектiң массасы, c –
жарық жылдамдығы (бұл туралы толық мағлұматты 11-шi сынып курсынан
бiлесiздер). Ешқандай электр зарядын иеленбейтiн бөлшектер болады, мысалы,
нейтрон, нейтрино. Бiрақ бөлшексiз электр зарядының болуы мүмкiн емес.
Электр заряды дискреттi: дененiң барлық электр зарядтарын бүтiн бөлiктерге
бөлетiндей ең кiшi элементар электр заряды табылады.
Қалыпты жағдайда дене электрлiк нейтраль жағдайда, себебi кез келген заттың
атомындағы электрондар саны ядродағы протондар санына тең және дененiң
зарядтарының қосындысы нөлге тең.
Электрлеу деп бұл процесс нәтижесiнде денелер электр зарядын иеленiп, және
электромагниттiк өзара әсерлесуге қатысу қабiлетiн айтады.
Дененi электрлеу деп денедегi электр зарядтарын қайта орналастыруды айтады,
яғни зарядтардың электрленуi пайда болмайды, тек денелер арасында
бөлшектенiп және қайта орналасады.
Электрлеу келесi түрлерге ажыратылады:
• Электр өткiзгiштiк әсерiнен электрлену.
• Үйкелiстiк электрлену.
• Әсер арқылы электрлену.
Дененiң электрлену кезiнде электр зарядының сақталу заңы орындалады: тұйық
жүйеде барлық бөлшектердiң зарядтарының алгебралық ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Токтардың өзара әсерi. Бұранда және сол қол ережесi.Магнит индукциясы.
Магнит өрiсi 1
§ 6.2 Ампер күшi – магнетизмнiң негiзгi заңы 3
§ 6.3 Лоренц күшi 4
.1 Дененi электрлеу. Заряд. Зарядтың сақталу заңы 4
§ 4.2 Кулон заңы – электростатиканың негiзгi заңы 6

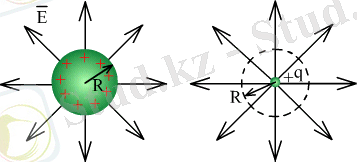

§ 4.3 Электр өрiсiнiң кернеулiгi. Күш сызықтары. Нүктелiк заряд өрiсiнiң
кернеулiгi. Суперпозиция принципi 7
§ 4.4 Электр өрiсiндегi өткiзгiштер 8
§ 4.5 Диэлектриктер. Диэлектриктердi поляризациялау 9
Токтардың өзара әсерi. Бұранда және сол қол ережесi.Магнит индукциясы.
Магнит өрiсi
Қозғалмайтын электр зарядтары электр өрiсiн туғызады, қозғалатын зарядтар
басқа өрiс – магнит өрiсiн туғызады.
Бұған иiлмелi өткiзгiшмен жасалған тәжiрибеден көз жеткiзуге болады. Егер
екi параллель өткiзгiштер бойымен бiр бағытта ток өтсе, өткiзгiштер бiр
бiрiне тартылады, ал егер ток бағыттары қарама-қарсы болса, онда
өткiзгiштер бiр-бiрiнен тебiле бастайды.
Ток өтетiн өткiзгiштер арасындағы пайда болатын әсер магниттiк әсер деп
аталады. Бұл жағдайда өткiзгiштердiң бiр-бiрiне әсер ететiн күштерiн
магниттiк күштер деп атайды.
Электромагниттiк өрiстiң байқалуының бiр түрiн магнит өрiсi деп атайды
[Видеоматериал]. Оның ерекшелiгi болып, ол өрiс тек қана электр заряды бар
қозғалыстағы бөлшектер мен денелерге, сонымен қатар қозғалатын не
қозғалмайтындығына байланыссыз магниттелген денелерге әсер ететiндiгi
табылады.
Магнит индукциясының векторы магнит өрiсiнiң күштiк сипаттамасы болып
табылады.
Магнит индукциясы векторының бағыты ретiнде ток әсерiнен туған кейбiр
магнит өрiсiнде еркiн қозғала алатын магнит тiлшесiнiң оңтүстiк S полюсiнен
солтүстiк N полюсiне бағыты алынған. Бұл бағыт тогы бар тұйық контурға
түсiрiлген оң нормаль бағытымен сәйкес келедi.
6.1-сурет
Оң нормаль бағыты тұйық контурдағы токтың бағыты бойынша айналғандағы оң
кесiлген бұранда ұшының iлгерiлемелi қозғалысымен сәйкес келедi (6.1 -
сурет).
Тогы бар түзу сызықты өткiзгiштiң магнит тiлшесi жазықтығы өткiзгiшке
перпендикуляр, ал центрi өткiзгiш өсiнде жатқан шеңбердiң жанамасы бойынша
орналасады. Магнит индукциясы векторының бағытын Максвелл ережесi (бұранда
ережесi) бойынша анықтайды:
егер бұранданы өткiзгiштегi ток бағыты бойынша бұраса, онда бұранда сабының
қозғалыс бағыты магнит индукциясы векторының бағытына нұсқайды.
Магнит индукциясы векторының модулi магнит өрiсi тарапынан тогы бар
өткiзгiштiң бiр бөлiгiне әсер ететiн максималды күштiң ток күшiнiң сол
бөлiк ұзындығына көбейтiндiсiнiң қатынасына тең:
(6.1)
[picСИ жүйесiнде Магнит индукциясының бiрлiгi ретiнде бiр тесла (1 Тл) –
] ұзындығы 1 м өткiзгiш бөлiгiне 1 А ток күшi болғанда өрiс тарапынан
Fmax = 1 H максималды күш әсер ететiн бiртектi өрiстiң магнит
индукциясы қабылданған.
Егер векторлары өрiстiң барлық нүктелерiнде бiрдей болса, магнит
өрiсiн бiртектi деп атайды.
Өрiстердiң суперпозиция принципi. Егер кеңiстiктiң берiлген нүктесiнде
магнит өрiстерi магнит индукциясының векторлары 1,2,3 және
т.б. болып келген әртүрлi магнит көздерiнен құралса, онда қорытынды магнит
өрiсiнiң векторы мынаған тең болады:
=1+2+3+... (6.2)
Магнит өрiстерiн бейне түрiнде кескiндеу үшiн магнит индукциясы сызықтарын
пайдаланады.
6.2-сурет
Магнит индукциясы сызықтары – әр нүктедегi жанамалары өрiстiң осы
нүктелерiндегi векторының бағытымен сәйкес келетiндей етiп жүргiзiлген
бейне сызықтар.
Тұрақты магнит орналасқан қағаз бетiне темiр ұнтақтарын сеуiп, магнит
индукциясы сызықтарының толық сутеттер көрiнiсiн көзбе-көз көруге болады
(6.2 - сурет).
Магнит индукциясының сызықтары әрқашан да тұйық және өрiс туғызатын тогы
бар өткiзгiштердi қамтиды. Магнит индукциясы сызықтарының тұйықтығы
табиғаттағы еркiн магнит зарядтарының бар болуының дәлелденбегендiгiмен
түсiндiрiледi.
Тұйық күштiк сызықтары бар өрiстердi құйынды өрiстер деп атайды. Магнит
өрiсi құйынды өрiс болып табылады.
Бiртектi өрiстiң магнит индукциясының сызықтары параллель болады.
Магнит өрiсi потенциалды болмайды, яғни тұйық контурдағы зарядтың орын
ауыстыруы бойынша магнит өрiсiнiң жұмысы нөлге тең емес.
Магнит тiзбегi деп магнит өрiсi жинақталған кеңiстiктiң аймақтары немесе
денелердiң жиынтығы аталады.
Магнит тiзбегiндегi магнит ағыны электр тiзбегiндегi ток күшi сияқты рөлдi
атқарады.
Бет арқылы өтетiн магнит ағыны деп магнит индукциясы векторының
модулiнiң жазық беттiң S ауданына және және векторларының
арасындағы бұрыштың косинусына көбейтiндiсiне тең шаманы айтамыз, мұндағы
- жазық бетке түсiрiлген нормаль:
(6.3)
[picСИ жүйесiнде магнит ағынының бiрлiгi ретiнде – бiр вебер (1 Вб) -
] өткiзгiштiң көлденең қимасы арқылы 1 Кл электр мөлшерi өткендегi
кедергiсi 1 Ом электр тiзбегiндегi нөлге дейiн кемiген магнит ағыны
алынады.
1 Вб магнит ағыны магнит индукциясы векторына перпендикуляр орналасқан
ауданы 1 м2 бет арқылы өтетiн 1 Тл магнит индукциясы бар бiртектi магнит
өрiсiнен туады.
§ 6.2 Ампер күшi – магнетизмнiң негiзгi заңы
6.3-сурет
Тогы бар өткiзгiшке магнит өрiсi тарапынан әсер ететiн күштi Ампер күшi деп
атайды.
Ток элементiмен α бұрышын құрайтын индукциясы болатын магнит өрiсi
тарапынан I тогы бар өткiзгiштiң аз ғана кесiндiсiне әсер ететiн Ампер
күшiнiң модулi F мына формула бойынша анықталады:
(6.4)
Ампер күшiнiң бағыты сол қол ережесi бойынша анықталады (6.3.сурет):
егер сол қолды магнит индукциясының векторы алақанға кiретiндей етiп,
ал төрт шығыңқы саусақ ток бағытына нұсқайтындай етiп орналастырса, онда
90o-қа иiлген үлкен саусақ өткiзгiш кесiндiсiне әсер ететiн күштiң бағытын
көрсетедi.
§ 6.3 Лоренц күшi
Қозғалыстағы зарядталған бөлшекке магнит ағыны тарапынан әсер ететiн күштi
Лоренц күшi деп атайды. Магнит өрiсiнде қозғалатын электрондардың бастапқы
бағытынан ауытқуына әкелiп соғатын Лоренц күшi, табиғаттың көптеген
құбылыстарында кездеседi. Мысалы, полярлық шұғыла құбылысы (6.4, 6.5 -
суреттер).
6.4-сурет
6.5-сурет
Лоренц күшiнiң модулi ұзындығы Δl өткiзгiш бөлiгiне әсер ететiн F күшiнiң
модулiнiң өткiзгiштiң осы бөлiгiндегi қалыптасып қозғалатын зарядталған
бөлшектердiң N санына қатынасына тең:
(6.5)
мұндағы q – бөлшек заряды, ν – олардың қалыптасқан қозғалысының жылдамдығы,
– магнит индукциясы векторының модулi, α - жылдамдық векторы мен
магнит индукциясы векторының арасындағы бұрыш.
6.6-сурет
Лоренц күшiнiң бағыты сол қол ережесi бойынша анықталады (6.6 - сурет):
егер сол қолды заряд жылдамдығына перпендикуляр магнит индукциясының
құраушысы алақанға кiретiндей етiп, ал төрт шығыңқы саусақ оң заряд
қозғалысының бағытына нұсқайтындай етiп орналастырса, онда 90o-қа иiлген
үлкен саусақ зарядқа әсер ететiн FЛ Лоренц күшiнiң бағытын көрсетедi.
.1 Дененi электрлеу. Заряд. Зарядтың сақталу заңы
Электродинамика – бұл материяның ерекше бiр түрiнiң – электромагниттiк
өрiстiң табиғатының заңдылықтары мен қасиеттерi туралы, және электрлiк
зарядталған денелер немесе бөлшектердiң арасында өзара әсерлесуiн
зерттейтiн ғылым.
Ғылымда ашылған (белгiлi) iргелi әсерлесудiң төрт түрi бар: гравитациялық,
электромагниттiк, күштi (ядролық) және әлсiз (элементар бөлшектердiң
өзгеруiн тудырады). Олардың арасында әр алуан әрi кең тараған
электромагниттiк күштер – иiмдi күштер, үйкелiс, бiздiң бұлшық еттерiмiздiң
күшi және басқалар.
Электростатика деп тыныштықтағы электрлiк зарядталған денелердi зерттейтiн
электродинамиканың бөлiмiн айтады.
Электр заряды (электр мөлшерi) q – дененiң қасиетiн немесе бөлшектердiң
электромагниттiк өзара әсерлесуiн және бұндай өзара әсерлесудiң
қарқындылығын анықтайтын шама.
[picЭлектр зарядының бiрлiгi ретiнде СИ жүйесiнде – бiр кулон (1 Кл) деп
] өткiзгiштiң көлденең қимасынан 1 с iшiнде ток күшi 1 А болғанда
өтетiн электр заряды алынады.
Электр зарядының шартты түрде оң және терiс деп аталатын екi түрi бар.
Аттас заряды бар денелер бiр-бiрiнен тебiледi, ал әр аттас зарядтары бар
денелер – тартылады.
Электр зарядтарын ылғи да тасушы болып элементар бөлшектер және
антибөлшектер табылады. Мысалы, протон және антипротон, электрон және
позитрон. Антибөлшектер массасы – сәйкес бөлшектердiң массасына тең және
электр заряды терiс. Бөлшектердiң антибөлшектермен бiрiккенде аннигиляцияға
(өзара жоюға) ұшырайды. Бұл кезде Эйнштейн формуласы бойынша масса
энергияға айналады E=mc2, мұнда Е – энергия, m – бөлшектiң массасы, c –
жарық жылдамдығы (бұл туралы толық мағлұматты 11-шi сынып курсынан
бiлесiздер). Ешқандай электр зарядын иеленбейтiн бөлшектер болады, мысалы,
нейтрон, нейтрино. Бiрақ бөлшексiз электр зарядының болуы мүмкiн емес.
Электр заряды дискреттi: дененiң барлық электр зарядтарын бүтiн бөлiктерге
бөлетiндей ең кiшi элементар электр заряды табылады.
Қалыпты жағдайда дене электрлiк нейтраль жағдайда, себебi кез келген заттың
атомындағы электрондар саны ядродағы протондар санына тең және дененiң
зарядтарының қосындысы нөлге тең.
Электрлеу деп бұл процесс нәтижесiнде денелер электр зарядын иеленiп, және
электромагниттiк өзара әсерлесуге қатысу қабiлетiн айтады.
Дененi электрлеу деп денедегi электр зарядтарын қайта орналастыруды айтады,
яғни зарядтардың электрленуi пайда болмайды, тек денелер арасында
бөлшектенiп және қайта орналасады.
Электрлеу келесi түрлерге ажыратылады:
• Электр өткiзгiштiк әсерiнен электрлену.
• Үйкелiстiк электрлену.
• Әсер арқылы электрлену.
Дененiң электрлену кезiнде электр зарядының сақталу заңы орындалады: тұйық
жүйеде барлық бөлшектердiң зарядтарының алгебралық ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
Реферат
Курстық жұмыс
Диплом
Материал
Диссертация
Практика
Презентация
Сабақ жоспары
Мақал-мәтелдер
1‑10 бет
11‑20 бет
21‑30 бет
31‑60 бет
61+ бет
Негізгі
Бет саны
Қосымша
Іздеу
Ештеңе табылмады :(
Соңғы қаралған жұмыстар
Қаралған жұмыстар табылмады
Тапсырыс
Антиплагиат
Қаралған жұмыстар
kz
