Импультер генераторлары және олардың параметрлері
Күштік импультерді генерациялау әдістерін шартпенен тікелей,инверторлау,қалыптастыру (қисық пішінін өзгерту) және қосу немесе өтемдеу жолымен генерациялайтын деп бөледі.
Тікелей генерациялайтын құрылғыларға симметриярлық импульстердің магниттік қаныққан элементтерді пайдаланумен орындалған электр- машиналық және статикалық электр-магниттік генераторларын жатқызады.Олардың жұмысы энергиялардың бастапқы түрлерін импульстік энергияға бір сатылы түрлендіруге негізделген.
Импульстерді генерациялау жүйелері параллель(релаксаиялық,электр-машиналық ж.б) , онымен тізбектеп қосылатын (үзгіштері және кілттері бар генераторлар) және құрамалы болып бөлінеді.
Жүктеменің генераторға әсер ету сипаты және оның жүктемеге қарсылығы бойынша импульстердің тәуелсіз және тәуелді генераторларын бөліп айтуға болады. Тәуелсіз генераторлар импультерінің амплитудасы,ұзақтылығы,полярлығы,жиілігі және пішіні жұмыс кезіндегі жүктеменің күйіне байланысты болмайды,ал тәуелді генераторларда бұл параметрлер тек генератормен ғана емес,сондай-ақ жүктемеменде анықталады.
Тікелей генерациялайтын құрылғыларға симметриярлық импульстердің магниттік қаныққан элементтерді пайдаланумен орындалған электр- машиналық және статикалық электр-магниттік генераторларын жатқызады.Олардың жұмысы энергиялардың бастапқы түрлерін импульстік энергияға бір сатылы түрлендіруге негізделген.
Импульстерді генерациялау жүйелері параллель(релаксаиялық,электр-машиналық ж.б) , онымен тізбектеп қосылатын (үзгіштері және кілттері бар генераторлар) және құрамалы болып бөлінеді.
Жүктеменің генераторға әсер ету сипаты және оның жүктемеге қарсылығы бойынша импульстердің тәуелсіз және тәуелді генераторларын бөліп айтуға болады. Тәуелсіз генераторлар импультерінің амплитудасы,ұзақтылығы,полярлығы,жиілігі және пішіні жұмыс кезіндегі жүктеменің күйіне байланысты болмайды,ал тәуелді генераторларда бұл параметрлер тек генератормен ғана емес,сондай-ақ жүктемеменде анықталады.
1. Басов А.М., Быков В.Г., Лаптев А.В., Файн В.Б. – Электротехнология. – М.: Агропромиздат, 1985.-256с.
2. Электротехнология /В.А.Карасенко,Е.М.Заяц,А.Н.Баран, В.С.Карко. . – М.: Колос, 1992.-304с.
2. Электротехнология /В.А.Карасенко,Е.М.Заяц,А.Н.Баран, В.С.Карко. . – М.: Колос, 1992.-304с.
Импультер генераторлар және олардың параметрлері
Күштік импультерді генерациялау әдістерін шартпенен тікелей,инверторлау,қалыптастыру (қисық пішінін өзгерту) және қосу немесе өтемдеу жолымен генерациялайтын деп бөледі.
Тікелей генерациялайтын құрылғыларға симметриярлық импульстердің магниттік қаныққан элементтерді пайдаланумен орындалған электр- машиналық және статикалық электр-магниттік генераторларын жатқызады.Олардың жұмысы энергиялардың бастапқы түрлерін импульстік энергияға бір сатылы түрлендіруге негізделген.
Импульстерді генерациялау жүйелері параллель(релаксаиялық,электр-машин алық ж.б) , онымен тізбектеп қосылатын (үзгіштері және кілттері бар генераторлар) және құрамалы болып бөлінеді.
Жүктеменің генераторға әсер ету сипаты және оның жүктемеге қарсылығы бойынша импульстердің тәуелсіз және тәуелді генераторларын бөліп айтуға болады. Тәуелсіз генераторлар импультерінің амплитудасы,ұзақтылығы,полярлығы,жи ілігі және пішіні жұмыс кезіндегі жүктеменің күйіне байланысты болмайды,ал тәуелді генераторларда бұл параметрлер тек генератормен ғана емес,сондай-ақ жүктемеменде анықталады.
Электроаэрозиялық өңдеуде кең пайдаланылатын бірінші генераторлар елаксациялық болды.Олар құрылысы бойынша және эксплуатациялауда қарамайым сондықтан ауылшаруашылық өндірісінде пайдаланылады.Генератор аты импульс параметрлерінің электродтар аралығының күйіне,оның ионсыздану процесіне тәуелді болуына байланысты. RC- , RLC- , RCL- , CL, LC, CC- генераторларын ажыратады.Олардың барлықтарында зарядталу және зарядсыздану (қалың сызықпен көрсетілген ) тізбектері болады (1,а-сурет).

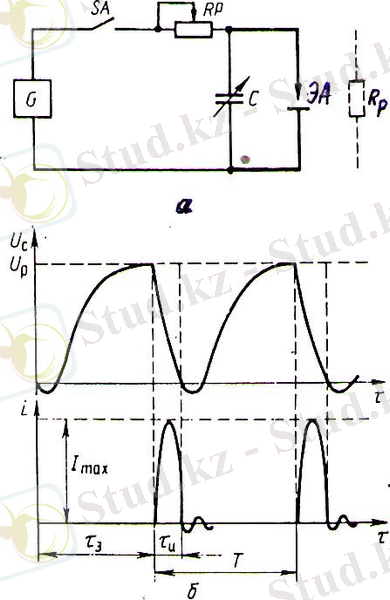

1-сурет. Релаксациялық RC-генератор: а-негізгі электрлік сұлба; б-конденсаторлардағы кернеулер және зарядсыздану тізбегіндегі токтың өзгерулерінің тәуелділіктері
Генератор мынадай тәртіппен жұмыс істейді: SA айырғыны тұйықтағанда С кон-RP резистор арқылы G қоректендіру көзінен зарядталады және конденстордағы кернеу,ал сондықтан,және де ЭА электродтар аралығында да жоғарылайды.Кернеу кесілу мәніне тең болғанда,аралық тесіледі,зарядталу уақыты ішінде С конденсаторда жиналған энергия ЭА электродтар аралығында бөлініп шығады.Конденсатордағы кернеу төмендейді және де зарядсыздау тоқталады.Электродтар аралығының ионсыздануы (оның диэлектриктік қасиеттерінің қалпына келуі) және де конденсатордың зарядталуы қайта басталады,Процестің әдеттегідей өтуі үшін,зарядталу уақыты ионсыздану мерзімінен (кезеңінен) артығырақ болуы қажет,әйтпесе импултік разряд доғалық разрядқа ауысуы мүмкін.Конденсатордағы кернеудің және зарядсыздану осциллограммалар1,б-суретте берілген. Теориялық тәуелділіктерден айырмашылығы зарядсыздану контурының жойылмайтын индуктивтілігіне байланысты болады.
Зарядталу мерзімінде (кезеңінде) конденсатордағы кернеу экспонента заңы бойынша өседі.
Uc=Uн1-e-τтз,
(1)
мұндағы, Uн-номинал кернеу;В;τ- зрядталу басталудан өткен уақыт,с; Тз- зарядталу тізбегі уақытының тұрақтысы,с. (Тз=RC)
Зарядталу уақыты τз ішінде жететін біршама кернеуде Uр разряд басталады
Uр=Uн1-e-τтз,
(2)
2- формуладан зарядталу уақытын τз, с,анықтауға болады
τз=RCln[UнUн-Uр)]=RCln[11-τз ] ,
(3)
Uр=Uн1-e-τзтз; UрUн=1-e-τзтз=1-1e-τзтз; 1e-τзтз=1-UрUн=Uн-UpUн; UнUн-Up=eτзтз;
lnUнUн-Up=τзTзln-1=τзTз ;
осыдан, τз= TзlnUнUн-Up=RClnUнUн-Up
мұндағы, τз=UрUн-конденсатордың зарядталу дәрежесі.
Зарядсыздану кезеңінде конденсатордағы кернеу де экспонента заңы бойынша өзгереді
Uс =Uр∙e-τзтз
(4)
мұндағы, Тр= Rp∙C- зарядсыздану уақытының тұрақтысы,с
Зарядсыздану тогының (импульс тогының) ілездік мәні
I=-dqcdτ
(5)
qc=C ∙Up- τ уақыт моментіндегі конденсатордың заряды Uс = Uр, ал конденсатор заряды
qc=C ∙Up
(6)
Зарядтың берілген мәнінде конденсатордың қажетті сиымдылығы
С=qcUp
(7)
Импульс энергиясы, Дж,
W= oτиUcτ∙ττ∙dτ=CUp2 1-e-2τиTp2
(8)
Зарядсыздану энергиясның максималь мәні
W= C∙Up2
Импульстегі (заряд) электр мөлшері , Кл ,
qи=oτиiτ∙dτ=Imax∙Tp1-e-τиTp
(9)
мұндағы, Imax-зарядсыздану тогының амплитудалық мәні,А
Импультер өту периоды
T=τз+τp
(10)
Жиілік, с-1
f = 1T=1τз+τp
(11)
мұндағы, τp- импульс уақытына τи тең зарядсыздану ... жалғасы
Күштік импультерді генерациялау әдістерін шартпенен тікелей,инверторлау,қалыптастыру (қисық пішінін өзгерту) және қосу немесе өтемдеу жолымен генерациялайтын деп бөледі.
Тікелей генерациялайтын құрылғыларға симметриярлық импульстердің магниттік қаныққан элементтерді пайдаланумен орындалған электр- машиналық және статикалық электр-магниттік генераторларын жатқызады.Олардың жұмысы энергиялардың бастапқы түрлерін импульстік энергияға бір сатылы түрлендіруге негізделген.
Импульстерді генерациялау жүйелері параллель(релаксаиялық,электр-машин алық ж.б) , онымен тізбектеп қосылатын (үзгіштері және кілттері бар генераторлар) және құрамалы болып бөлінеді.
Жүктеменің генераторға әсер ету сипаты және оның жүктемеге қарсылығы бойынша импульстердің тәуелсіз және тәуелді генераторларын бөліп айтуға болады. Тәуелсіз генераторлар импультерінің амплитудасы,ұзақтылығы,полярлығы,жи ілігі және пішіні жұмыс кезіндегі жүктеменің күйіне байланысты болмайды,ал тәуелді генераторларда бұл параметрлер тек генератормен ғана емес,сондай-ақ жүктемеменде анықталады.
Электроаэрозиялық өңдеуде кең пайдаланылатын бірінші генераторлар елаксациялық болды.Олар құрылысы бойынша және эксплуатациялауда қарамайым сондықтан ауылшаруашылық өндірісінде пайдаланылады.Генератор аты импульс параметрлерінің электродтар аралығының күйіне,оның ионсыздану процесіне тәуелді болуына байланысты. RC- , RLC- , RCL- , CL, LC, CC- генераторларын ажыратады.Олардың барлықтарында зарядталу және зарядсыздану (қалың сызықпен көрсетілген ) тізбектері болады (1,а-сурет).
1-сурет. Релаксациялық RC-генератор: а-негізгі электрлік сұлба; б-конденсаторлардағы кернеулер және зарядсыздану тізбегіндегі токтың өзгерулерінің тәуелділіктері
Генератор мынадай тәртіппен жұмыс істейді: SA айырғыны тұйықтағанда С кон-RP резистор арқылы G қоректендіру көзінен зарядталады және конденстордағы кернеу,ал сондықтан,және де ЭА электродтар аралығында да жоғарылайды.Кернеу кесілу мәніне тең болғанда,аралық тесіледі,зарядталу уақыты ішінде С конденсаторда жиналған энергия ЭА электродтар аралығында бөлініп шығады.Конденсатордағы кернеу төмендейді және де зарядсыздау тоқталады.Электродтар аралығының ионсыздануы (оның диэлектриктік қасиеттерінің қалпына келуі) және де конденсатордың зарядталуы қайта басталады,Процестің әдеттегідей өтуі үшін,зарядталу уақыты ионсыздану мерзімінен (кезеңінен) артығырақ болуы қажет,әйтпесе импултік разряд доғалық разрядқа ауысуы мүмкін.Конденсатордағы кернеудің және зарядсыздану осциллограммалар1,б-суретте берілген. Теориялық тәуелділіктерден айырмашылығы зарядсыздану контурының жойылмайтын индуктивтілігіне байланысты болады.
Зарядталу мерзімінде (кезеңінде) конденсатордағы кернеу экспонента заңы бойынша өседі.
Uc=Uн1-e-τтз,
(1)
мұндағы, Uн-номинал кернеу;В;τ- зрядталу басталудан өткен уақыт,с; Тз- зарядталу тізбегі уақытының тұрақтысы,с. (Тз=RC)
Зарядталу уақыты τз ішінде жететін біршама кернеуде Uр разряд басталады
Uр=Uн1-e-τтз,
(2)
2- формуладан зарядталу уақытын τз, с,анықтауға болады
τз=RCln[UнUн-Uр)]=RCln[11-τз ] ,
(3)
Uр=Uн1-e-τзтз; UрUн=1-e-τзтз=1-1e-τзтз; 1e-τзтз=1-UрUн=Uн-UpUн; UнUн-Up=eτзтз;
lnUнUн-Up=τзTзln-1=τзTз ;
осыдан, τз= TзlnUнUн-Up=RClnUнUн-Up
мұндағы, τз=UрUн-конденсатордың зарядталу дәрежесі.
Зарядсыздану кезеңінде конденсатордағы кернеу де экспонента заңы бойынша өзгереді
Uс =Uр∙e-τзтз
(4)
мұндағы, Тр= Rp∙C- зарядсыздану уақытының тұрақтысы,с
Зарядсыздану тогының (импульс тогының) ілездік мәні
I=-dqcdτ
(5)
qc=C ∙Up- τ уақыт моментіндегі конденсатордың заряды Uс = Uр, ал конденсатор заряды
qc=C ∙Up
(6)
Зарядтың берілген мәнінде конденсатордың қажетті сиымдылығы
С=qcUp
(7)
Импульс энергиясы, Дж,
W= oτиUcτ∙ττ∙dτ=CUp2 1-e-2τиTp2
(8)
Зарядсыздану энергиясның максималь мәні
W= C∙Up2
Импульстегі (заряд) электр мөлшері , Кл ,
qи=oτиiτ∙dτ=Imax∙Tp1-e-τиTp
(9)
мұндағы, Imax-зарядсыздану тогының амплитудалық мәні,А
Импультер өту периоды
T=τз+τp
(10)
Жиілік, с-1
f = 1T=1τз+τp
(11)
мұндағы, τp- импульс уақытына τи тең зарядсыздану ... жалғасы
