Кіріспе

90 жылдардың басынан бастап жаңа өндірістік өнім құрылымдық кәбілдік жүйе (ҚКЖ) дами бастады. Оларды электрондық, коммуникациондық және электротехникалық компаниялар шығара бастады. Жалғағыштар, кәбілдер, құрастырушы құрылғылар мен аксессуарлар жасайтын фирмалар пайда бола бастады. Кәбілдік жүйелердің пайда болуы 1984-1986 жылдардан бастау алды. Бұл салада елеулі өзгерістер мен дамулар 1991 жылы EIATIA-568 стандартын және оған қатысты құжаттардың жасағаннан кейін басталды. Онда ҚКЖ-ның әр түрлі мүмкіндіктері көрініс тапты. Сонымен қатар стандарттардың келесі дамуы мысты жұптың және талшықты-оптикалық кәбілдердің номенклатураларын кеңейтуге, құрылымның интелектті басқаруға және мультимедиялық қосымшаларға 1 Гбитс жылдамдыққа дейін қажетті өткізу жолағындығы сигналды тарату ортасын алуға бағытталды.
ҚКЖ таралуы - кәбілдік жүйелерді орнату іс-тәжірибесінде елеулі өзгерістер енгізген, даму жолы. ҚКЖ құрамына концентраторлар, аустырып-қосу панелі, бағандар, розеткалар және басқаруды жеңілдететін, сонымен бірге желінің құр тұрып қалу уақытын қысқартатын, бір тұтас желі құруға мүмкіндік беретін басқада элементтер қосыла бастады.
Кең түрдегі номенклатура және өнімдердің жоғарғы сапасы ҚКЖ-ның танымалы болуына көмектесті. Олар тек қана күшті электржелілерін тарту және телефон желілерін жаңғырту үшін емес, сонымен қатар автоматтандыру жүйелерінің коммуникациясын құру кезінде және технологиялық құрылғыларды басқару кезінде, күзет-өрт дабылының желілерін тарту кезінде, компьютерлік желілер және ақпараттық жүйелер, бұларға қоса дыбыстық, бейнебайланыс, компьютерлік ақпараттарды тарату кезінде, күзет және өндірістік телевидениеде қолданылады.

ҚҰРЫЛЫМДЫҚ КӘБІЛДІК ЖҮЙЕСІН ЖОБАЛАУ ПРИНЦИНТЕРІНЕ ШОЛУ ЖӘНЕ ТАЛДАУ ЖАСАУ

1.1 Құрылымдық кәбілдік жүйеге қысқаша шолу

Қазіргі өндірістік ғимараттар интеллектті болып келе жатыр. Маңызды инженерлік жүйелерден (энергиямен, сумен, желдетумен қамтамасыз ету) бөлек ҚКЖ төртінші күрделі жүйені құруды қажет етеді.
Шынында, қазіргі таңда ғимарат ішінде келесі жүйелер кабельді төсеуді қажет етеді:
телефондық (қалалық және жергілікті)
компьютерлік (жергілікті есептегіш желі),
телевидение (қалалық және офистік)
өрт дабылы және өрт сөндіру
күзет дабылы және бақылауы
климаттық бақылау шарттары және оларды басқару
Қазіргі таңда көпшілік жүйелік интеграторлар қолданатын құрылымдық тәсіл құрылымдық кабелдік желінің (ҚКЖ) негізінде ИНТЕЛЕКТТІ ҒИМАРАТ инфрақұрылымын құру болып табылады. Олай болса алғашқы кезеңді алдымен ғимараттың ҚКЖ-сы жобаланып, құрылады. Келесі кезең тапсырыс берушінің қалауы бойынша құрылымдық кабельдік жүйеге қажетті функционалды жүйелер қосылады. Мұнда тапсырыс берушінің қалауы немесе қажеттіліктер тізімі болады. Осы жүйелерді білгілі бір "организмге" біріктіру жобалаушының міндеті.
Ғимараттың ҚКЖ жүйесін жобалаған кезде, оның барлық қызметтері азғана шығынмен (қаржылық, уақыт және еңбек қиындылығы жағынан) бір бірімен қосыла алу керек, ал олардың қызмет ету уақыты ыңғайлы түрде ұйымдастырылуы қажет. Сонымен қатар, өзгерту кезінде жаңа қызметтер пайда болғанда оларды қосуда қарастырылады. Біріктіру принципін қолдану елеулі технологиялық артықшылықтырға ие болуға мүмкіндік береді:
өзгерістерге жылдам, әрі анық әрекеті
автономды жүйелерді қолдану жағдайында мүмкін болмаған жаңа қызметтерді енгізу
қазіргі жағдайды толығымен баяндау, бұл өз кезегінде өте сапалы түрде бақылау жасауға көмектеседі
қателіктер немесе қызметкерлердің қаскүнемдік әрекеттерімен байланысты қауіп-қатер азайтады

1.2 Құрылымдық кәбілдік жүйелерге анықтама

Құрылымдық кәбілдік жүйе (ҚКЖ) деп келесі кәбілдік жүйені айтамыз:
стандартталған құрылымға және топологияға ие
стандартталған элементтерді қолданатын (кәбілдер, қосқыштар, коммутациалық құрылғылар және т.б.)
стандартталған параметрлермен қамтамасыздандыру (ақпарат тарату жылдамдығы, өшулік және т.б.)
стандартталған түрде басқару
Айта кететін жайт мұндағы стандартталған термині бірдей дегенмағынаны білдірмейді, тек қана әртүрлі ҚКЖ ұлттық және халықаралық стандарттарға сәйкес келетін бірдей принциптер мен ережелермен құрылады дегенді білдіреді. Кәбілдік жүйенің жоғарыда айтылып өткен қасиеттердің біреуі болмаса ерекше кәбілдік жүйе (ЕКЖ) деп атаймыз. Ағылшын тіліндегі әдебиеттерде ҚКЖ үшін "generic" (универсальді) және "structured" (құрылымдық) термині, ал ЕКЖ үшін "proprietary" (жеке) термині қолданылады.
ҚКЖ ЕКЖ-ға қарағанда келесі артықшылықтарға ие:
1. әмбебаптығы: бір кәбілдік жүйе ғимараттағы қажетті жүйелерге қызмет етеді: телефондық, компьютерлік, өрт, күзет және т.б.
2. сыртқы шарттардың өзгеруіне жоғарғы икемділік:
мекеменің ұйымдық құрылымының өзгерістеріне (жаңа бөлімшелерді ұйымдастыру және ескісін тарату).
қызметкерлер мен бөлімшелерді көшіруге
құрылғылардың түрлерін аустыруға, сонымен қатар оның жеткізушісін ауыстыруғада, ал белгілі бір жеткізушіге тәуелсіз болу - әрқашанда пайдалы.
3. ҚКЖ қызмет ететін қызметкерлердің санының аздығы және небольшую численность и жеке маманды қажет етпейтіндігі (өрт, күзет, телефон және басқада жүйелерді өткізу үшін арнайы бір маманның орнына ҚКЖ-ның администраторы болса жеткілікті).
4. Жоғары тиімділігі. ҚКС-ға кеткен қығынның орнын жабу мерзімі 3-5 жыл.

1.3 Құрылымдық кәбілдік жүйенің дамуы және стандарттау

Жергілікті есептегіш желі (ЖЕЖ) қарқынды дамуы кезінде компьютерлерді бір-бірімен біріктіру қажеттілігі, түрі және сипаттамалары әр түрлі элементтерді қолданып, белгілі бір қасиеттерімен кәбілдік жүйелер компьютерлік компанияларды құра бастады. Мұндай жағдайдың бұлайша жалғасуы мүмкін болмады. Осыған байланысты кәбілдік жүйелерді стандарттауға деген қажеттілік туындады.
1986 жылдан 1991 жылдар аралығында IBM стандарыт жасалынды және қолданыла бастады. Бұл стандарт кәбілдердің электромагниттік сипаттамалары бойынша бес деңгейінен тұрды.
Стандарттың болмауына байланысты телекоммуникациялық және компьютерлік компаниялардың проблемалары көбейе берді. Сонда Computer Communication Industry Association (CCIA) америкалық ассоциация Electronic Industry Association (EIA) ассоциациясынан негіз болатын бір стандарт жасауын өтінді. Нәтижесінде 1991 жылы шілді айында АҚШ және дүние жүзіндегі ең алғашқы коммерциялық ғимараттардағы телекоммуникациондық өткізгіштерге артналған стандарт "Commercial Building Telecommunication Standard EIATIA - 568" пайда болды. Осы типті құжаттарды жетілдіру жалғаса берді, сонымен бірге жаңалары пайда бола бастады. Қазіргі таңдағы ҚКЖ жүйесін құруды регламенттейтін құжаттар 1-кестеде көрсетілген. Өкінішке орай Қазақстанда жоғарыда айтылып өтілгендерге ұқсайтын стандарт жоқ, сондықтан ҚКЖ жобалау кезінде ISO стандарттарына, дәлірек айтсақ ISOEEC 11801:1995 (Е) стандартына сүйенетін боламыз.

1-кесте. ҚКЖ жасау кезінде ұсынылатын құжаттар


Құжаттың аты
Қысқартылған аты
Шыққын жылы
Мемлекет

Қосымша

1.

Commercial Building Telecommunications Wiring Standard
EIATIA-568
1991 шілде
США
Қазірге дейін қарастырылған
2.

Administration Standard for the Telecommunication of Commercial Buildings
TIAEIA-606

1993 ақпан

АҚШ

3.

Commercial Building Grounding and Bonding Requirements for Telecommunications
TIAEIA-607

1994 тамыз

АҚШ

4.

Information technology - Generic cabling for customer premises
ISOIEC 11801

1995 мамыр

Халықаралық стандарт

5.

Information Technology: Generic Cabling Systems
EN 50173

1995 тамыз

Еуропалық стандарт

6.

Transmission Performance Specifications for Field Testing of Unshielded Twisted - Pair Cabling Systems
TSB67

1995 қазан

АҚШ

Ресми стандарт емес
7.

Commercial Building Telecommunications Cabling Standard
TIAEIA-568-A

1995 қазан

АҚШ

Халықаралық ISOIEC 11801 стандартына қысқаша анықтама бере кетейік. "Ақпараттық технология - тапсырыс берушінің ғимараты мен территориясына арналған әмбебап кәбілдік жүйе".
1995 жылы Халықаралық стандарттау ұйымының (ISO) және Халықаралық электротехникалық комиссияның (IEC) біріккен техникалық комитетінің #1 (JTC 1) ішінде 25 (SC 25) шағын комитетінің #3 (WG 3) жұмыстобы International Standard ISOIEC JTC1SC25WG311801 "Information Technology -Generic Cabling for Customer Premises" стандартын жасап шығарды.
Стандарттың атын қазақ тіліне Халықаралық ISOIEC JTC1SC25WG311801 "Ақпараттық технология - тапсырыс берушінің ғимараты мен территориясына арналған әмбебап кәбілдік жүйе" стандарты деп аударуға болады.
Бұл стандарт 105 бетті тексттен, 35 суреттен, 38 кестеден тұрады және Алғы сөз, Кіріспе, 11 бөлім және алтауы тек қана ақпарат үшін арналған 9 қосымшадан құрылған. Стандартты жасаушылардың айтуы бойынша әмбебап кәбілдік жүйе 10 жыл көлемінде өз күшінде болады.
Бұл стандарт төмендегілерді қамтамасыз етеді:
тұтынушылыр - әмбебап кәбілдік жүйені қолданудан және оның компоненттерінің ашық нарығынан тәуелсіз
тұтынушылыр - бейімді кәбілдік үлгіге ие, сондықтан оны өзгерту оңай және тиімді
құрылысшы-профессионалдар - ерекше талаптар белгілі болардан алдын ғимаратты кәбілдерге икемдейтін басқарушы
өндірісте және қолданыстағы стандарттаушылар - шығарылатын өнімдерді қолдайтын кәбілдік жүйе
ISOIEC 11801:1995 (Е) стадарты учаскеде бір немесе бірнеше құрылыстан тұратын коммерциялық аумақ ішінде қолдануға арналған әмбебап кәбілдік жүйені анықтайды. Бұл стандарт географиялық кеңдігі 3000 метрге дейін, офистік ауданы 1 000 000 шаршы метрге дейін және "адамдар саны" 50 ден 50 000 адамға дейінгі көлемде тиімді. Бұл стандарттардың прициптері осы стандарт шегінен шықпайтын қондыруларға қолдану ұсынылады.
Осы стандарт арқылы анықталған құрылымдық кәбілдік жүйе дыбыс, сандық ақпараттарды, текстті, кескін және бейнеақпаратты өңдейтін кең көлемді жүйені қолдайды.
Бұл стандар ҚКЖ-ға келесі негізгі үлкен талаптар тобын анықтайды:
ҚКЖ-ның құрылымдық және минималдық кескін үйлесімі
ҚКЖ-ның іске асырылуына деген талап
Аранайы кәбілдік желілердің сипаттамаларына деген талаптар

1.4 ҚКЖ құрылымы және жобалау принциптері

Жалпы кәбілдік жүйе келесі қызметтік элементтерден тұрады:
Басты таратушы пункт (БТП)
Аумақтың магистралдық кәбілі
Ғимараттың таратушы пункті (ҒТП)
Ғимараттың магистралдық кәбілі
Қабаттың таратушы пункті (ҚТП)
Горизонталды кәбіл
Өте нүктесі (ӨН)
Телекоммуникациалық қосқыш (ТҚ)
Бұл элементтердің топтары бірнеше жүйеастылардан тұрады. ҚКЖ халықаралық ISOIEC 11801 стандартына сай, бірнеше жүйеастыларға бөлінеді:
Жұмыс орнының жүйеастын
Горизонталь жүйеастын
Магистраль жүйеастын
Техникалық бөлмелердегі әкімшілік жүйеастындағы коммутациялық құрылғыларын
Әкімшілік жүйеастының соңғы, коммутациялық және кростық баулары
Осы қарастырылып өтілген жүйеастыларына бақылау жасайтын болсақ, онда ҚКЖ жүйесін мұндай жүйеастыларына бөліп қарастыру ҚКЖ жүйесін жобалау барысын жеңілдететінін байқау қиын емес. Әр бір жеке жүйеастын жобалау рет-ретімен орындалады. Осыған байланысты, жабалау шаралары жекеден жалпыға принципі арқылы жүргізіледі, ал ҚКЖ құрылымы ол орнатылатын ғимараттағы жұмыс орындарының санына тең.

1.4.1 Жұмыс орнының жүйеастын жобалау

Жұмыс орнының жүйеастын жобалау барысында қарастырылатын мәселелер:
Ақпараттық розеткалардағы электрлік розеткалық модульдің категориясын және оптикалық қосылыстардың типін анықтау
Тұтынушылардың жұмыс орындарында орнытылатын ақпараттық розетканың пішінін беру
Шеткі баулардың, адаптерлердің, переходниктердің және басқада аналогтық элементтердің типін және санын анықтау
Ақпараттық розеткалардың түрін таңдау
Ақпараттық розеткалардың санын анықтау
Бекіту механизмін таңдау
Тұтынушылардың жұмыс орындарына АР орнату жоғары ұқыптылықпен жүзеге асырылуы тиіс. Өйткені, егер АР дұрыс орнатылмаған болса, бұл кәбілдік жүйені пайдалануға берген сәттен бастапа кері нәтижелерге алып келуі мүмкін.
Қазіргі таңда бұл мәселені шешу үшін 3 түрлі әдіс қолданылады:
аудан бойынша біркелкі үлестіру
жиһаздарды орналастыру жобасына сай
ішін-ара орналастыру
Осылардың ішінде кең тарағаны АР аудан бойынша біркелкі үлестіру болып табылады. Санитарлық (СанПиН) қағидаларға сай жұмыс станциясын орнататын жұмыс үстелінің ені 800, 1000, 1200 және 1400 мм. Ал әр адамға келетін минимальді орындықтың ауданы 400x400 мм құрайды. Осыған байланысты әрбір жұмысшыға келетін аудан 3,96м2.
Практикада АР тұтынушылардың жұмыс бөлмелерінде орнатутың келесі қолданыстары кең тараған:
декоративтік қораптарды қолдану
қабырғалық корпусты қолдану
қабырғада жасырын түрде
еден астындағы люктер мен қораптарда
Біздің елде бұл қолданыстардың ішінде кең тараған түрі бұл - декоротиптік қораптарды қолдану. Бұл АР-ды қорабқа қатысты орналасуына байланысты қорабтың ішіне, қораптың үстіне немесе жанына орнатылуы мүмкін және АР еденнің бетінен есептегенде 80 см биіктікте тұруы тиіс. (1-сурет).

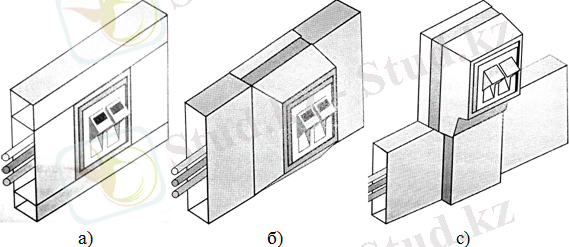

1-сурет. а) қораптың ішіне, б) қораптың үстіне, с) қораптың жанына орналастыру

Біздің ғимараттың бөлмелерінде АР-дың дерлік барлығы еденнен 80 см биіктікте орналасады, тек қана кассаның АР-лары еден астындағы қорапта орналасады.
Бөлмелерде пайдаланушыларды орналастыру үшін қолданылатын бұл типті баулардың көмегімен АР розеткалық модуліне әр түрлі желілік құрылғылар қосылады. Шеткі бауларды есептеу өзіне келесі сатыларды қамтиды:
oo осы түрдегі өнімнің санын анықтау
oo баулардың ұзындықтарын белгілеу
Белгілі бір желілік құрылғылардың жұмысын істеуін қамтамасыз етуге арналған баулардың жалпы санын анықтау үшін 4 түрлі әдіс қолданылады: детерминирленген, қызмет көрсетілетін жұмыс орындарының санына байланысты, активті желілік құрылғылардың сызықты порттарының санына байланысты, статистикалық әдіс.
Шеткі баулардың ұзындықтарын анықтау екі түрлі параметрге байланысты: бірінші жағдайда ҚКЖ порты мен электр көзінің розеткалары бір-біріне жақын орналасуына байланысты, екінші жағдайда СанПиН бойынша жұмыс үстелінің ұзындығы 1400 мм аспайтынына байланысты. Сондықтан АР және желілік құрылғыларды қосу үшін қажет шеткі баулардың ұзындықтары 2м деп алынады.

1.4.2 Горизонталды жүйеастын жобалау

ҚКЖ жүйесін жасау кезінде осы горизонталды жүйеастын жобалау ең маңызды болып табылады. Осы жұмыстарды жасау барысында жасалынған шешімдер мен қабылданған қаулылар, құрылатын құрылымдық кәбілдік жүйенің техникалық-экономикалық тиімділігін айқыпдап береді. Бұл тұжырым ҚКЖ-ның номенклатурасы, саны, сонымен қатар бағасы бойынша да көпшілік телекоммуникациялық құрылғылары осы горизонталды жүйеастында орналасқандығына байланысты түсіндіріледі.
Горизонталды жүйеасты екі түрлі талшықты-оптикалық және есілген жұптық кәбілдер негізінде іске асырылады. Біз горизонталды жүйеастын жобалау кезінде есілген жұпты кәбілді қолданамыз. Өйткені біріншіден оптикалық талшық құрылғылары мен кәбілдері есілген жұпты мыс кәбілдерге қарағанда қымбатырақ, екіншіден біздің ғимараттың ҚКЖ жүйесінде жоғарғы жылдамдықты қажет ететін құрылғылар көп емес.
ҚКЖ бөлек бір объектісінің сипаттамасына сай горизонталды жүйеастын жобалау барысында, сигналды тарату трактысының сызықты бөлігіндегі барлық элементтердің санын есептеу және типін анықтау жүргізіледі. Техникалық, яғни кростық және аппараттық бөлмелерде орнатылатын құрылғылардың санын есептеу және түрін анықтау әкімшілік жүйеастын жобалау барысында жүргізіледі. Практикада кең тараған есілген мыс жұбы негізінде іске асырылатын горизонталды жүйеастын жобалау үрдісінің диаграммасы 2-суретте келтірілген.
Горизонталды жүйеастын жобалау үрдісі арнайы жұмыс орындарын кростық бөлмемен қосудан басталады. Кростық бөлмелердің орналасу орны мен саны жобалаудың архитектуралық кезеңінде анықталады. Кростық этаж қызмет ететін жұмыс бөлмесінің ауданы ISOIEC 11801 және EN 50173 стандарттары бойынша 1000м2 аспауы тиіс. Жалпы бір кростық этаж тек ең көп 167-250 жұмыс орнына қызмет жасайды.
Біздің ғимаратта екі қабат болғандықтан, бізде бірінші қабатта аппараттық және кростық этаж бір бөлмеге біріктірілген, ал екінші қабатта тек қана екінші қабаттағы жұмыс орындарына қызмет көрсететін кростық бөлме бар.

Ұзындықты азайту
Біркелкілікке қол жеткізу
Кростыққа жалғау
Түрін және категориясын таңдау
Санын есептеу
Қолдану қажеттілігін анықтау
Панельдер санын есептеу
Горизонталды кәбілді есептеу
Өту нүктесін есептеу

2-сурет. Горизонталды жүйеастын жобалау үрдісінің диаграммасы

Активті желілік құрылғылардың электрлік порттарын кәбілдік жүйеге келесі үш түрлі жол арқылы қосуға болады:
коммутациялық қосылыс
коммутациялық байланыс
кростар арасында байланыс сызбасын қолдану арқылы
Құрылымдық кәбілдік жүйені басқаруды жеңілдету үшін коммутациялық байланыс арқылы жұмыс орындарындағы АР-ды активті желілік құрылғыларға қосамыз. Коммутациялық байланыс кезінде белгілі бір желінің АР-ы сол желінің активті желілік құрылғыларымен екі коммутациялық панелі арқылы қосылады. Бір панель активті желілік құрылғыларға қосылса, ал екінші панель жұмыс орнындағы АР-ға қосылады. Бұл екі панель өзара коммутациялық баулар арқылы қосылады. (3-сурет)

1.4.3 Магистралды кабельдік жүйеастын жобалау

Магистралды кәбілдік жүйеастын жобалау кезінде келесі мәселелер шешілуі керек:
магистралдық жүйеастының құрамын нақтылау, сызықты кәбілдің түрін және категориясын анықтау
магистралды кәбілдердің сыйымдылығын анықтау, сонымен қатар жалпы ұзындық бойынша шығынын анықтау
жеке кәбілдің желілерді резервтеудің қажеттілігін бағалау

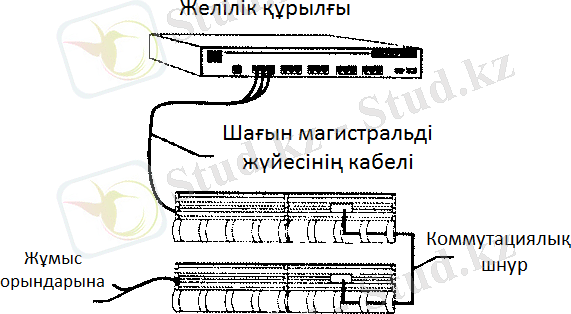

3-сурет. Желілік құрылғылардың ҚКЖ-ға қосылу әдісі

Горизонталды жүйеастын жобалаған сияқты магистралды жүйеастын жобалау бірнеше сатыдан тұрады. (4-сурет)
Жүйеасты бойынша топтастыру
Кәбілдің түрін таңдау
Резервтеу қажеттілігін анықтау
Сыйымдылығын есептеу
Санын есептеу
Муфтаны қолдану мүмкіндігін анықтау
Магистралдың құрылымын анықтау
Резервтік трассаны және өтпелі муфталарды есептеу
Сызықты кәбілдерді есептеу

4-сурет. Магистралды жүйеастын жобалау үрдісінің диаграммасы

Магисталды кәбілдік жүйе үшін кәбілдің категориясы мен түрін таңдау таратылатын сигналдың түріне байланысты таңдалады. ISOIEC 11801 стандарты бойынша магистралды жүйеасты симметриялық электрлік немесе талшықты-оптикалық кәбілдер арқылы құрылуы мүмкін.

2-кестеде. ҚКЖ-ның магистралды жүйеастын құру үшін ұсынылатын кәбілдің түрлері
Магистралды жүйеастының трактісінің ұзындығы, м
Субгигабиттік және гигабиттік қосымшалар
Жоғары жылдамдықты қосымшалар
Төмен жылдамдықты қосымшалар
0-90
Категориясы 5е-ден кем емес горизонталды кәбіл немесе көпмодалы оптикалық кәбіл
5 категориялы көпжұпты электрлік кәбіл
3 категориялы көпжұпты электрлік кәбіл
0-300
Дәстүрлі құрылымдағы талшықты көпмодалы оптикалық кәбіл

300-500
Кең жолақты жарық өткізгішті көпмодалы оптикалық кәбіл
Дәстүрлі құрылымдағы талшықты көпмодалы оптикалық кәбіл

500-1500
Бірмодалы талшықты оптикалық кәбіл

1500-3000
Бірмодалы талшықты оптикалық кәбіл

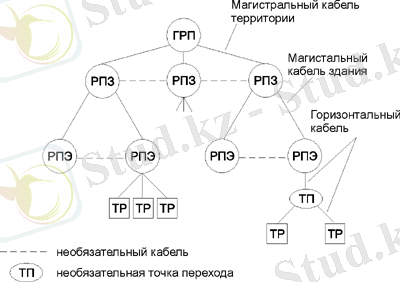

Сонымен ҚКЖ-ң жалпы құрылымы иерархиялық жұлдыз топологисына ие. Оны төмендегі суреттен байқауға болады (5-сурет):

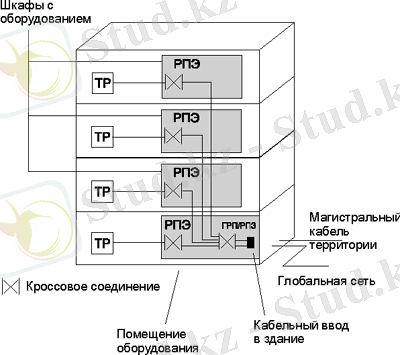

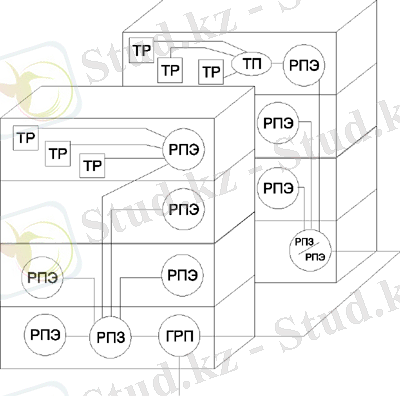

5-сурте. Құрылымдық кәбілдік жүйенің топологиясы

Жүйеге қосылатын жүйеастылардың саны мен түрі мекеменің аумағының таралуына және өлшеміне, сонымен қатар пайдаланушының стратегиясына да байланысты. Мысалы бір ғана ғимараттан тұратын аумақ үшін орталық нүкте ғимараттың таратушы тармағы болып табылады, ал аумақтың магистралдық жүйеастына деген қажеттілік болмай қалады. Екінші жақтан, үлкен ғимарат басты таратушы тармағынан және ғимараттық таратушы тармағынан тұратын аумақ ретінде қарастыруға болады.
Кейбір қолданбалы жүйелер үшін ғимараттың және қабаттың таратушы тармақтарының өзара қосымша байланыстыруға рұқсат немесе кей жағдайларда міндетті болып табылады. Магистралды жүйеастының кәбілдері мұндай байланыстарды қамтамасыз ете алады. Бірақ бұл қосылыстар ұсынылған негізгі құрылымға қатысты артық болады.
Әр түрлі таратушы тармақтардың қызметтері бір таратушы тармаққа біріктірілуі мүмкін. Төмендегі 6-суретте мысал келтірілген.

6-суретте. ҚКЖ жүйесінің таратушы тармақтары

Алдынғы сызбада тұрған ғимаратта әр таратушы тармақтар жеке көрсетілген. Ал, артында тұрған сызбада өзіне ғимараттың және қабаттың таратушы тармағының қызметін байланыстырантын таратушы тармақ көрсетілген. Таратушы тармақтар құрылғыларға арналған шкафтарда немесе бөлмелерде орналасады. Төмендегі 7-суретте қызметтік элементтердің әдеттегі орналасуы көрсетілген. Кәбілдерді төсеу үшін ғимараттың ауа енгізу, тоннелдер, кәбілдік лотоктар және т.б. сияқты құрылымдар қолданылады.
Сыртықы қызметтермен байланыс кәбілі таратушы тармақтарға қосылуы мүмкін. Құрылғыларды қосу үшін кросс арқылы байланыспен қоса, тікелей қосылыстар қолданылуы мүмкін. Сыртқы қызметтен басты таратушы тармаққа дейінгі аралық мағызды рөл атқарады. Осы екі нүкте аралығындағы кәбілдердің сипаттамалары пайдаланушы қосымшалары тарапынан ұқыпты түрде ойластырылуы және іске асырылуы тиіс.
Ғаламдық желілердің интерфейстері ғаламдық телекоммуникациялық қызметтерге қосылу нүктесі болып табылады. Бұл нүктелерді орналастырумен қатар қажетті құрылғыларға талаптар ұлттық, аумақтық және жергілікті нормативтік құжаттарды талқылаудың маңызды себебі болуы мүмкін. Егер ғаламдық желі интерфейсі жалпы желінің интерфейсіне тікелей қосылмаса, аралық кәбілдердің сипаттамалары назарға алынуы тиіс. Кростық байланыс және аралық кәбілдің түрі ұлттық ережелер бойынша реттелуі мүмкін. Бұл ережелер желіні жобалау барысында есепке алынуы қажет.

7-суретте. ҚКЖ жүйесінің қызметтік элементтернің орналасуы

Әр 1000 шаршы метр қызмет көрсетілетін кеңістік үшін ең кемінде бір таратушы тармақ болуы қажет және әр қабатта ең кемінде таратушы тармақ болуы тиіс. Егер қабатта жұмыс орындары аз болса, ол көршілес орналасқан қабаттың таратушы тармағымен қызмет көрсетілуі мүмкін.
Телекоммуникациялық разъемдар жұмыс орнының жартысы немесе кезкелген аймағында, қабырғада орналасады. Барлығы ғимараттың құрылымына байланысты. Кәбілдік жүйені жобалау кезінде телекоммуникациялық разъемдар қол жетімді орындарда орналастырылуы керек. Разъемдардың жоғарғы тығыздлығы өзгерістерге қатысты жүйенің икемділігін арттырады. Көптеген елдерде жұмыс орны ауданының 10 шаршы метрге ең көп екі разъемын қою ережесі арқылы орнатылады. Разъемдар жеке немесе топта орналастырылуы мүмкін, бірақ әрбір жұмыс орны еі кемінде екі разъеммен қамтамасыз етілуі тиіс.
Әрбір телекоммуникациялық разъем қалыпты, пайдаланушыға жақсы байқалатын этикеткамен маркалануы керек. Әрбір өзгертілген маркалау міндетті түрде құжаттарда тіркелуі қажет.
Құрылғыларға арналған шкафтар (кеңістік, ток көзі, қоршаған орта жағдайы және т.б.), оларда орнатылған пассивтік элементтерге және активті құрылғыларға қажет барлық қажеттіліктерімен қамтамасыз етуі керек. Әрбір шкафтың магистралдық кәбілдерге тікелей шығысы болуы қажет.
Телекоммуникациялық құрылғылар орналасқан құрылғылар бөлмесі ғимараттың ішкі бір бөлігі болып табылады. Бөлмелерде таратушы тармақ орналасуыда, орналаспауыда мүмкін. Құрылғылар бөлмесі шкафтардан біріншіден түрімен және орналастырылатын құрылғылардың күрделілігімен ерекшеленеді. Бөлмелерде бірден көп таратушы тармақтар орналасуы мүмкін. Бірден көп таратушы тармақтан тұратын, телекоммуникациялық құрылғылар орналассқан кеңістік құрылғылар бөлмесі ретінде қарастырылуы тиіс.
Кәбілдік кіріс ғимаратқа магистралдық кәбілді, ғаламдық кәбілді және жергілікті желілірдің кәбілдерін кіргізу үшін жабдықталады. Бұл кәбілдік кіріс басты таратушы тармаққа немесе қабат тармағына алып баратын трассадан және қабырғадағы кіріс нүктесінен тұрады. Сыртқы кәбілдің шеттерін орналастыру жергілікті техникалық нормаларға жауап беретін талаптарға сай арнайы құрылғыларды орнатуды талап етуі мүмкін.

1.5 Кәбілдік жүйелерді іске асыру

Құрылатын магистралды және горизонталдық жүйеасты кәбілдерінің ұзындықтары шекті мәннен аспауы керек. Горизонталдық жүйеастының кәбілінің ұзындығы 90 метрден аспауы қажет. Бұл ұзындық қабаттың таратушы тармағындағы кростағы кәбілдердің механикалық шеттерінен жұмыс орнындағы телекомуникациялық разъемның шетіне дейінгі арақашықтыққа тең.
Жұмыс орнының, құрылғылардың, ауыстырып-қосқыш кәбілдердің жалпы ұзындығы 10 метрден аспауы керек. Әр кәбілдің ұзындығы белгілі бір қажеттілік артық етіп алынуы мүмкін, бірақ ауыстырып-қосқыш кәбілдердің ұзындығы 5 метрден аспауы керек.
Магистралды кәбілдердің топологиясы екіден артық емес иерархиялық деңгейге ие бола алады. Бұл талапты сақтау жүйенің пассивті элементтеріндегі сигнал сапасының төмендеуін азайтады және жүйені басқаруды жеңілдетуге мүмкіндік береді. Қабаттың таратушы тармағынан шыққан сигнал, бір кростық түйіннен көп емес түіннен өтіп, басты таратушы тармаққа жетуі тиіс.
Магистралдық жүйеастының бір ғана кростық тармақты құрылымына рұқсат етілген және магистралдық кростық тармақ құрылғы шкафтарында немесе құрылғы бөлмелерінде орналасыуы тиіс.
Төменде Басты таратушы тармақ пен қабаттың таратушы тармағының арақашықтығы 2000 метрден аспауы керек. Ғимараттың таратушы тармағы мен қабаттың таратушы тармағының аралығы 500 метрден аспауы керек. Бір модалы оптикалық талшықтық кәбілді қолданған кезде бұл ара қашықтық 2000 метрге дейін ұзартылуы мүмкін. Бірмодалы кәбілдің сипаттамасынан, оның бойымен сигнал 60 км-ге дейін таралатыны белгілі. Бірақ басты таратушы тармақ пен қабаттың таратушы тармағының аралығы 3000 метрден артық болса онда стандарттың қолданылу аймағынан сыртта болып есептеледі.
8-суретте магистралдық жүйеастының кәбілдерінің ұзындықтарының қатынасы келтірілген.

8-сурет. Магистралдық жүйеастының кәбілдерінің ұзындықтарының қатынасы

Басты таратушы тармақ пен қабаттың таратушы тармағының арақашықтығы 2000 метрден аспауы керек. Ғимараттың таратушы тармағы мен қабаттың таратушы тармағының аралығы 500 метрден аспауы керек. Бір модалы оптикалық талшықтық кәбілді қолданған кезде бұл ара қашықтық 2000 метрге дейін ұзартылуы мүмкін. Бірмодалы кәбілдің сипаттамасынан, оның бойымен сигнал 60 км-ге дейін таралатыны белгілі. Бірақ басты таратушы тармақ пен қабаттың таратушы тармағының аралығы 3000 метрден артық болса онда стандарттың қолданылу аймағынан сыртта болып есептеледі.
Басты таратушы тармақта және қабаттың таратушы тармағында қолданылатын ауыстырып-қосқыш кәбілдердің ұзындығы 20 метрден аспауы керек. Ауыстырып қосқыш кәбілдердің артық ұзындығы магистралды кәбілдердің ұзындығынан алынып тасталуы керек.
Қолданбалы жүйелердің және кәбілдік жүйелердің жіктелуі
Қолданбалы жүйелердің 5 тобы анықталған:
A тобы - дыбыстық диапазонда және төмен жылдамдықта сигнал тарату үшін арналған. Осы топтың құрылғыларын демейтін мыс кәбілдер, А топты кәбілдік жүйеге жатады.
B тобы - орта жиіліктегі сигналды таратуға арналған жүйе. Бұл топтың құрылғыларын демейтін мыс кәбілдер, кәбілдің жүйенің В тобына жатады.
С тобы - жоғыры жиіліктегі сигналды таратуға арналған жүйелер. Осы топтың құрылғыларын демейтін мыс кәбілдер, С топты кәбілдік жүйеге жатады.
D тобы - аса жоғыры жиіліктегі сигналды таратуға арналған жүйелер. Осы топтың құрылғыларын демейтін мыс кәбілдер, D топты кәбілдік жүйеге жатады.
Оптика тобы - жоғары және аса жоғыры жиіліктегі сигналды таратуға арналған жүйелер. Осы топтың құрылғыларын демейтін талшықты оптикалық кәбілдер, талшықты оптикалық кәбілдік тобына жатады. Бұл жүйелердің тарату жолағаның кеңдігі шектеуші фактор болып табылмайды.
Бұл топтардың сигналдың таралу жиіліктері келесідей:
A тобы - 100 КГц-қа деінгі сигналды өткізеді
B тобы - 1 МГц-қа деінгі сигналды өткізеді
С тобы - 16 МГц-қа деінгі сигналды өткізеді
D тобы - 100 МГц-қа деінгі сигналды өткізеді
Оптикалық талжықты кәбілдік тобы - 10 МГц және одан жоғары
A, B, C, және D топтарына жататын мыс кәбілдердің сипаттамалары сол топтың құрылғыларының минималды талаптарына сай анықталады. Белгілі бір топ кәбілі өзінен төмен құрылғылардың топтарын қолдайды. А тобы ең төменгі топ болып табылады.
Бірмодалы және көпмодалы оптикалық талшықты кәбілдердің параметрлері жеке-жеке көрсетіледі. C және D топтары горизонталды жүйеастынның сипаттамаларын іске асыруға толығымен сәйкес келеді, сәйкесінше 3 және 5 категориялы мыс кәбілдеріде. Әртүрлі ортадағы және әртүрлі топтағы кәбілдерге арналған рұқсат етілген арналардың ұзындығы 3-кестеде көрсетілген.

3-кесте. Әртүрлі ортадағы және әртүрлі топтағы кәбілдерге арналған рұқсат етілген арналардың ұзындығы
Сигналдың таралу ортасы
Арнаның максималды ұзындығы, м

A
B
C
D
Оптика
3 категориялы есілген жұпты кәбіл
2000
200
100

5 категориялы есілген жұпты кәбіл
3000
260
160
100

Eсілген жұпты кәбіл, 150 Ом
3000
400
250
150

Көпмодалы оптикалық талшық

2000
Бірмодалы оптикалық талшық

3000

1.6 Жұмыстың мақсаты мен орындалатын міндеттерді анықтау

Бұл бітіру жұмысының мақсаты құрылымдық кәбілдік жүйе технологиясын қолдана отырып, Манкент қаласында Айсұлтан супермаркетінде жергілікті желіні жобалау. Бұл супермаркет екі қабаттан тұрады, оның ұзындығы мен ені сәйкесінше 27x24м. Жер бетінен ғимараттың ең үлкен биіктігі 11м. Әрбір қабаттың биіктігі 3,6м тең. Қабаттар арасында 30см-лік бетонды конструкция бар.
Берілген бітіру жұмысында келесі сұрақтарды қарастыру қажет:
oo құрылымдық кәбілдік жүйеге қажет құрылғыларды таңдау
oo құрылымдық кәбілдік жүйені жүйеастыларға бөліп есептеу
oo жүктемелерді анықтау
oo экономикалық есептеу
oo тіршілік қауіпсіздігі және қоршаған ортаны қорғау
2 ҚҰРЫЛЫМДЫҚ КӘБІЛДІК ЖҮЙЕГЕ ҚАЖЕТ ҚҰРЫЛҒЫЛАРДЫ ТАҢДАУ

2.1 Құрылғыларды таңдау принципі

Құрылымдық кәбілдік жүйені құру үшін арнауы құрылғылар қолданылады. ҚКЖ құрылғылары активті және пассивті құрылғыларға бөлінеді.
Активті құралғылар тобына маршрутизаторлар, желілік адаптерлер, трансиверлер, қайталағыштар, коммутаторлар және т.б. құрылғылар жатады. Ал, пассивті элементтер тобына кәбілдер, розеткалар, қосқыштар, патч-кордтар, монтаждау шкафтары және т.б. жатады. ҚКЖ жүйесіне белгілі бір құрылғыны таңдау, ол оның құрылымына байланысты және жақсы құрылған ҚКЖ мекеменің дамуына әсер етеді.
Ғимараттың құрылымыдық кәбілдік жүйесін (ҚКЖ) жобалауды және құрылғыларды таңдауды білгілі бір қалыпқа келтіру үшін ҚКЖ жүйесін бірнеше жүйеастына бөліп қарастырамыз:
Жұмыс орнының жүйеастына
Горизонталь жүйеастына
Магистраль жүйеастына
Техникалық бөлмелердегі әкімшілік жүйеастындағы коммутациялық құрылғыларына
Осы жоғарыдағы жүйеастылар бойынша, оларда қолданылатын әрбір құрылғы мен кәбілді жеке-жеке таңдаймыз.
Жүйенің сенімді, сапалы және тұрақты жұмыс жасауы үшін жетекші өндірушілерден ҚКЖ-ға қажет өнімдерді таңдаған абзал. Мысалы Eurolan, Legrand, MAXYS, Quintela, Efapel, Ecoplast, Neomax, Hypeline, ZPAS, AMP, Siemon Systems және басқалар. Бұл компаниялар жоғарғы дәрежелі, жоғарғы сапалы құрылғыларды ұсынады.
Осы жұмыста ҚКЖ жүйесін жобалау кезінде Eurolan компаниясының өнімдерін қолданамын. Өйткені бұл компанияның ҚКЖ құрылғыларын өндіру бойынша көпжылдық тәжірибесі бар. Сонымен қатар құрылғыларының орнатылуының қарапайымдылығы, сапалылығы, қызметтілігі бойынша ҚКЖ құрылғыларын өндіруден алдыңғы қатарда. Бұл компания өз құрылғыларына 25-жылдық кепілдік береді.

2.2 Жұмыс орнының жүйеастында қолданылатын құрылғыларды таңдау

2.2.1 Ақпараттық розеткаларды таңдау

Жұмыс орындарында ақпараттық розеткаларға телефон және копьютер қосылады. Телефон желісімен төменгі жылдамдықты сигнал тарайды, яғни 3-кесте бойынша телефон желісінің ақпараттық модульді розеткасының категориясы 3-ке тең. Ал, компьютер желісінде жоғарғы жылдамдықты қосымшалар жұмыс жасайтын болғандықтан, 5e категориялы розеткалар таңдаймыз.
Eurolan каталогынан екі модульді RJ-45 портынан тұратын, 5 категориялы 12D-U5-02WT розеткасын қолданамыз. Бұл копьютерді және телефонды қосуға арналған. Мұнда ескере кететін жағдай, Eurolan ұсынатын розеткалар ішінде телефонға арналған 3 категориялы розетка жоқ болғандықтан 5 категориялы розетка қолданамыз.
Eurolan 12D-U5-02WT розеткасының сипаттамасы:
Түсі ақ, RAL 9010
Қабырғалық кәбілдік арнада орнатылады
Орнатылған модульдер саны 2, 2xRJ45
Орнатылған модульдердің категориясы 5е
Кәбілге арналған кіріс үш жақты
Қағазбен маркалауға арналған ойық
Пластиктен жасалған қаптама
Өлшемі 64 x 80 x 32 мм

2.2.2 Шеткі бауларды таңдау

Бөлмелерде пайдаланушыларды орналастыру үшін қолданылатын бұл типті баулардың көмегімен АР розеткалық модуліне әр түрлі желілік құрылғылар қосылады. Жоғары айтылып өткендей АР және желілік құрылғыларды қосу үшін қажет шеткі баулардың ұзындықтары 2м болуы керек. Сондықтан Eurolan ұсынатын шеткі баулардың ішінен 2 м-лік UTP 5е категориялы 21D-U5-02WT бауын қолданамыз.
Eurolan 21D-U5-02WT шеткі бауының сипаттамасы:
Жұптар саны 4
Модульдік вилкасы RJ45
Экрандалмаған 8-позициялы, 8-контактілі
5e категория, T568B
Ұзындығы 2,0 м
Пластиктен жасалған қаптама

2.3 Горизонталды жүйеастын құрылғылардың түрі мен категориясын таңдау

2.3.1 Горизонталды жүйеастында қолданылатын кәбәлдің категориясы мен түрін таңдау

ISOIEC 11801 стандартына сай ҚКЖ горизонталды жүйеастын орнату үшін симметриялық электрлік және талшықты-оптикалық кәбілдер қолданылуы мүмкін. Бұл стандарттың бекітілген қағидасы бойынша горизонталды жүйеастында симметриялық-электрлік кәбіл қолданылатын болса, онда олардың категориялары 5e немесе 6 болуы тиіс.
Бізідің ғимарттың горизонталды жүйеастының кабелі ретінде Eurolan 5e категориялы компьютер үшін 4 жұптан тұратын 19C-U5-03GY кабелін, ал телефон желілері үшін 2 жұптан тұратын 19B-U5-03WT кабелін қолданамыз. Ал, бейне бақылау жүйесі үшін 6 категориялы 4 жұптан тұратын UTP 19C-U6-22WT кабелін қолданамыз.
4-кесте. Горизонтал жүйеастында қолданылатын кәбілдің түрі

5e категория
6 категория

2 жұпты
4 жұпты

Аталуы
19B-U5-03WT
19C-U5-03GY
19C-U6-22WT
2.3.2 Қабырғалық кәбілдік арналарды таңдау

Горизонталь кәбілдердің жұмыс бөлмесіндегі АР-ға дейінгі бөлігі декоротивті қабырғалық кәбілдік арналармен жүреді. Eurolan ұсынатын қабырғалық кәбілдік арналардың ішінен Eurolan 10D-4U-19WT декоротивті қабырғалық кәбілдік арнасын таңдаймыз. Бұл кәбілдік арнаның өзінің қосымша аксессуарлары бар. Мысалы ішкі бұрыштық, сыртқы бұрыштық, екі кәбілдік арнаны қосқыш, қақпақшалар. Бұл кәбілдік арнаның түсі ақ, өлшемі 50 x 80мм және орнатылу кезінде 80 см биіктікте орнатылуы керек.
Декоротивті қабырғалық кәбілдердің саны мен ұзындығын әр бөлмеге жеке кестеге толтырып есептейміз.

5-кесте. Қабырғалық кәбілдік арна ұзындығы мен аксессуарлар
Бөлме номері
Кабельдік арна
ұзындығы, м
Қосымша бөліктер
Өлшемі

Ішкі бұрыш
Сыртқы бұрыш
Бұрыштық бұру
Біріктіру деталы
Қақпақша

1
11
2
-
1
-
2
50x80мм
2
3
-
-
-
-
-

3
14
3
1
-
1
1

4
4
-
-
-
-
-

5
18
3
-
1
-
... жалғасы
Ұқсас жұмыстар
Автоматты басқару жүйесін жобалау
Ақпарат жүйесін жобалау
Жыраулар әлеміне шолу жасау
Оңтүстік Қазақстан облысындағы жергілікті өзін-өзі басқарудың құрылымдық жүйесін талдау
Сараның өмірлік әлеміне шолу жасау
Салықтық әкімшіліктендіру жүйесін талдау
Орфографиялық талдау жасау үлгілері
Кәсіпорынның инвестициялық саясатына талдау жасау
Сақтандыру менеджерінің ақпараттық жүйесін тұрғызуды жобалау
Мемлекеттік сатып алуларды басқарудың ақпараттық жүйесін жобалау және құру
Пәндер

Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор №1 болып табылады.

Байланыс

Qazaqstan
Phone: 777 614 50 20
WhatsApp: 777 614 50 20
Email: info@stud.kz
Көмек / Помощь
Арайлым
Біз міндетті түрде жауап береміз!
Мы обязательно ответим!
Жіберу / Отправить

Рахмет!
Хабарлама жіберілді. / Сообщение отправлено.

Email: info@stud.kz

Phone: 777 614 50 20
Жабу / Закрыть

Көмек / Помощь
