Тәл жүйесі туралы түсінік;
Тәл блоктары;
Тәл арқандары;
Тәл жүйесін жабдықтау.

Бұрғы қондырғыларының тәл жүйесі, лебедка барабанының айналмалы қозғалысын ілмектің ілгерілемелі (тіке) қозғалысына айналдыру және тәл арқаны ілмектеріне түсетін салмақты жеңілдету қызметін атқарады. Кронблок шкиві мен тәл блок шкиві арқылы, белгілі ретпен болат арқан өткізіліп, бір ұшы қозғалмайтын етіп бекітіледі. Тәл жүйесі жылжымайтын кронблок, жылжымалы тәл блогы, блок байланысы, бұрғылау крюгі, штроп пен бұрғылау тұрбалары ілінетін элеватордан тұрады. Ілінген жүк ауырлығы арқан өзекшесі бойынша таралады. Тәл жүйесі көтерілетін жүктің салмағына байланысты арқандағы тиеуді азайтуға мүмкіндік береді. Осыған байланысты арқан ұзындығы ұзарады. Бұрғылау қондырғыларының тәл жүйесіне келесі талаптар қойылады: жұмыс кезіндегі беріктік, өйткені тәл жүйесі элементтерінің бұзылуы көптеген қауіпті апаттарға әкеп соғады; ыңғайлылық пен қызмет көрсету қауіпсіздігі; ұзақ қызмет етуі; тез монтаждауды жүргізу мүмкіндігі; біртипті механизмдер мен элементтердің іс жүзінде өзара орындарын ауыстыру мүмкіндігі; барлық тәл жүйесінің механизмдерін көлік жүйесіне жүктеу ыңғайлылығы.

Көтеретін жүк салмағы мен арқан ішегінің санына қарай тәл жүйесі төмендегідей жабдықталады.

Көтеретін жүк салмағы 50-75 т. Бұрғы қондырғысында шкивтер саны 2х3 және 3х4 тәл жүйесі, ал 100-300 т қондырғыларда шкивтер саны 4х5, 5х6, 6х7 тәл жүйелері қолданылады. Бұл жабдықтау жүйесіндегі бірінші цифр тәл блогы шкивінің, ал екінші - кронблок шкивінің санын көрсетеді.

Кронблоктар (1-кесте) остер мен шкивті тіректерден құрастырылған рама. Кейде рама мұнараның жоғарғы шетімен біріктіріле дайындалады.

1-кесте.

Параметрлер

БУ-75

КББ-185Бр

УКБА-6-200

УКБА 6-250

УКБ-6-270

КБН7-300

УКБА-7-320

УКБА-7-400-1

УЗ-360

УКБА-7-500

Параметрлер: Ең ауыр салмақ, кН

БУ-75: 100

КББ-185Бр: 1850

УКБА-6-200: 2000

УКБА 6-250: 2500

УКБ-6-270: 2700

КБН7-300: 3000

УКБА-7-320: 3200

УКБА-7-400-1: 4000

УЗ-360: 3000

УКБА-7-500: 5000

Параметрлер: Арқан шкивтерінің саны

БУ-75: 5

КББ-185Бр: 5+1

УКБА-6-200: 6

УКБА 6-250: 6

УКБ-6-270: 6

КБН7-300: 7

УКБА-7-320: 7

УКБА-7-400-1: 7

УЗ-360: 7

УКБА-7-500: 7

Параметрлер: Шкив ойығының диаметрі, мм

БУ-75: 800

КББ-185Бр: 900

УКБА-6-200: 900

УКБА 6-250: 1140

УКБ-6-270: 1000

КБН7-300: 1000

УКБА-7-320: 1140

УКБА-7-400-1: 1285

УЗ-360: 1380

УКБА-7-500: 1380

Параметрлер: Салмағы, т

БУ-75: 1, 8

КББ-185Бр: 2, 16

УКБА-6-200: 2, 7

УКБА 6-250: 5, 8

УКБ-6-270: 3, 4

КБН7-300: 4, 9

УКБА-7-320: 6, 0

УКБА-7-400-1: 7, 0

УЗ-360: 8, 3

УКБА-7-500: 11, 7

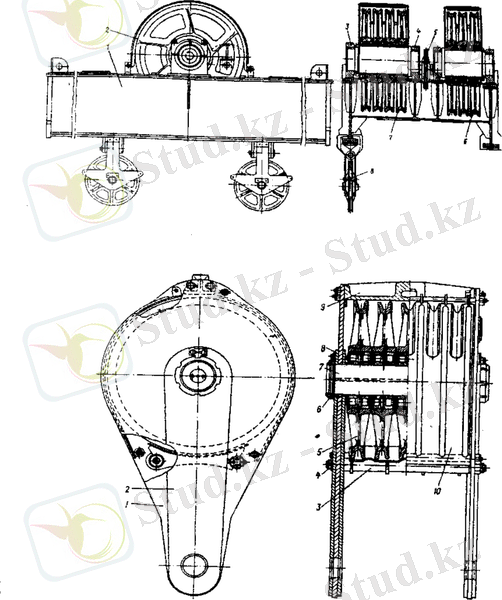

Мысал ретінде УКБА-7-500 кронблогының (1-сурет) конструкциясын қарастырамыз. Кронблок, ажырамалы тіректерге (3 және 4) орналастырылған төрт блогы және үш блокты (6) екі секциядан тұрады. Остер тіректерге берік қысылып, зақымдалудан қорғалған. Үш және төрт блокты секциялар үстіңгі жағынан кронблок рамасына берік ұстатылған ашылмалы қаптамамен (2) жабылған. Төменгі сөре арқылығына қосалқы лебедкадан келетін арқан үшін қосалқы блок (8) ілінеді. Ортаңғы бойлық арқалыққа тартальдық лебедка арқанына арналған ортаңғы блок (5) орнатылған.

Тәл блоктары (2-кесте) . Тәл блоктары кронблок сияқты ішінде шкивтер мен подшипник тіректері қондырылған тұрық түрінде болады. Тәл блогында шкив саны онымен парласқан кронблокқа қарағанда 1-ге аз болады. Тәл блогының массасы оның жүкті түсіруге қажетті жылдамдығымен қамтамасыз етуі үшін жеткілікті болуы қажет. Бұрғы қондырғыларында тәл блогының екі түрі қолданылады. Бұрғылау құбырлары «свечасын» қолмен орналастырып қоятын және көтеріп-түсіру жұмыстар процесі автоматтандырылған тәл блоктар. Мысал ретінде УБТ-5-225 тәл блогын (2-сурет) қарастырамыз. Ол екі шетінен бастырма (2) жабыстырылған екі жақтан (1) тұрады. Жақтың жоғарғы бөлігі траверсамен (9) жалғанған. Жақтың орта шенінде тербелмелі подшипниктерге отырғызылған шкивтер (5) үшін ось (7) жонылған. Жақтар төменгі шетінің оң және сол жағынан тәл арқанын блок арнасынан шығып кетуінен сақтандырушы төменгі қорғаушы қаптамаға (3) бекітілген кермелермен (4) қосылады. Блок бүйір жағынан жоғарғы бөлігінде арқан өтетін ойықтары бар тез алынатын қорғауыш қаптамамен (10) жабылады. Білік (7) бекіткіш планкасын (8) ашылып кетуден сақтандыратын екі гайкамен (6) ұстатылады. Блок подшипниктерін серіппелі май құйғышпен әр блок ортасында дөңгелек подшипниктер арасындағы осьтегі тесік арқылы майлайды.

2-кесте.

Параметрлер: Параметрлер

БУ-75: БУ-75

ТБК4-140Бр: ТБК4-140Бр

УТБА-5-170: УТБА-5-170

УТБА-5-200: УТБА-5-200

УТБК-5-225: УТБК-5-225

УТБ-5-225: УТБ-5-225

УТБА-6-250: УТБА-6-250

ТБН6-300: ТБН6-300

УТБА-6-320: УТБА-6-320

У4-300: У4-300

УТБА-6-400: УТБА-6-400

Параметрлер: Ең ауыр салмақ, кН

БУ-75: 100

ТБК4-140Бр: 1400

УТБА-5-170: 1700

УТБА-5-200: 2000

УТБК-5-225: 2250

УТБ-5-225: 2250

УТБА-6-250: 2250

ТБН6-300: 3000

УТБА-6-320: 3200

У4-300: 3000

УТБА-6-400: 4100

Параметрлер: Арқан шкивтерінің орналасуы

БУ-75: Бір өсті

ТБК4-140Бр: Біліктес екі өсті

УТБА-5-170: Бір өсті

УТБА-5-200: Біліктес екі өсті

УТБК-5-225: Бір өсті

УТБ-5-225: Біліктес екі өсті

Параметрлер: Арқан шкивтері саны

БУ-75: 4

ТБК4-140Бр: 4

УТБА-5-170: 5

УТБА-5-200: 5

УТБК-5-225: 5

УТБ-5-225: 5

УТБА-6-250: 6

ТБН6-300: 6

УТБА-6-320: 6

У4-300: 6

УТБА-6-400: 6

Параметрлер: Шкив ойығы диаметрі, мм

БУ-75: 800

ТБК4-140Бр: 900

УТБА-5-170: 900

УТБА-5-200: 1140

УТБК-5-225: 1000

УТБ-5-225: 1000

УТБА-6-250: 1140

ТБН6-300: 1000

УТБА-6-320: 1285

У4-300: 1385

УТБА-6-400: 1380

Параметрлер: Арқан диаметрі, мм

БУ-75: 28

ТБК4-140Бр: 28

УТБА-5-170: 28

УТБА-5-200: 32

УТБК-5-225: 32

УТБ-5-225: 32

УТБА-6-250: 35

ТБН6-300: 35

УТБА-6-320: 35

У4-300: 38

УТБА-6-400: 38

Параметрлер: Салмағы, т

БУ-75: 2, 44

ТБК4-140Бр: 3, 73

УТБА-5-170: 4, 4

УТБА-5-200: 7, 3

УТБК-5-225: 6, 16

УТБ-5-225: 3, 2

УТБА-6-250: 6, 7

ТБН6-300: 4, 8

УТБА-6-320: 9, 6

У4-300: 10, 3

УТБА-6-400: 12, 5

1-сурет.

2-сурет.

УБТ-5-225 тәл блогында бұрғылау құбырлары «свечаларын» қолмен орналастырады.

Тәл арқандары. Тәл механизмдерінде әр түрлі тәл арқандарының жылжымыйтын өзекшесін бекіту үшін құрылғылар қолданылады. Бұл құрылғылар тәл арқанының жұмыс істеуін жылдамдатады және қолдануға қолайлы етіп беріп тұрады. Бұрғы қондырғылары тәл жүйелерінде алты жұмыр еспелі болат арқандар қолданылады. Еспелер органикалық немесе болат өзекке өріледі. Еспелердегі сым санын 19-дан 37-ге дейін дайындайды. Арқан өзекшесі ретінде кендір немесе пластмасса қолданылады. Арқан дайындау үшін жоғары көміртекті және жоғары марганецті болат сымдар қолданылады. Тәл арқанын тура немесе айқастыра өріп дайындайды. Тәл жүйесінде айқастыра өрілген сым арқандар қолданылады.

Айқастыра өру тәсілінде сымдар еспеде бір бағытта өрілсе, еспелердің өзі арқанда қарама-қарсы бағытта өріледі. Айқастыра өрілген арқандарды бір өзекшеге оң және сол бағытта орап дайындайды. Оң бағытта сағат тілінің айналу бағытымен, ал сол бағытта керісінше өреді. Бұрғы лебедкасына бекітілген қозғаламалы шетінің орнына және лебедка барабанына оралу бағытына байланысты тәл арқандары оң өрмелі болуы тиіс. Арқанды тез тозудан сақтау үшін еспелердің сыртқы қабаттарындағы сымдар диаметрі үлкен, ал ішкі қабаттарындағы сымдар диаметрі арқанды иілімді ету үшін кіші етіліп алынады.

Пайдалану мен терең барлама бұрғылауда қолданылатын болат тәл арқандарының (МЕСТ-16853-71) техникалық сипаттамалары (3-кестеде) келтірілген.

3-кесте.

Арқан диаметрі, мм: Арқан диаметрі, мм

Барлық сымдар қима ауданы, мм2: Барлық сымдар қима ауданы, мм ²

Арқанның 100 см салмағы, кг: Арқанның 100 см салмағы, кг

Сымдардың белгілі беріктік шегіне (МН/н) сәйкес келетін, арқанның жалпы үзілу күші, кН: Сымдардың белгілі беріктік шегіне (МН/н) сәйкес келетін, арқанның жалпы үзілу күші, кН

Арқан диаметрі, мм: 1568

Барлық сымдар қима ауданы, мм2: 1666

Арқанның 100 см салмағы, кг: 1764

Арқан диаметрі, мм: Өзегі металл, әр еспесі 31 сымнан тұратын ЛК-РО түрлі арқандар

Арқан диаметрі, мм: 25

Барлық сымдар қима ауданы, мм2: 300, 64

Арқанның 100 см салмағы, кг: 266

Сымдардың белгілі беріктік шегіне (МН/н) сәйкес келетін, арқанның жалпы үзілу күші, кН: 401, 0

425, 3

450, 8

Арқан диаметрі, мм: 28

Барлық сымдар қима ауданы, мм2: 376, 50

Арқанның 100 см салмағы, кг: 338

Сымдардың белгілі беріктік шегіне (МН/н) сәйкес келетін, арқанның жалпы үзілу күші, кН: 502, 3

533, 0

564

Арқан диаметрі, мм: 32

Барлық сымдар қима ауданы, мм2: 470, 06

Арқанның 100 см салмағы, кг: 415

Сымдардың белгілі беріктік шегіне (МН/н) сәйкес келетін, арқанның жалпы үзілу күші, кН: 625, 9

665, 4

704, 6

Арқан диаметрі, мм: 35

Барлық сымдар қима ауданы, мм2: 564, 13

Арқанның 100 см салмағы, кг: 505

Сымдардың белгілі беріктік шегіне (МН/н) сәйкес келетін, арқанның жалпы үзілу күші, кН: 751, 7

798, 7

845, 7

Арқан диаметрі, мм: 38

Барлық сымдар қима ауданы, мм2: 672, 50

Арқанның 100 см салмағы, кг: 598

Сымдардың белгілі беріктік шегіне (МН/н) сәйкес келетін, арқанның жалпы үзілу күші, кН: 896, 7

954, 6

1008, 4

Арқан диаметрі, мм: Өзекшелері органикалық немесе пластмасса, әр еспесі 31 сымнан тұратын ЛК-РО түрлі арқандар

Арқан диаметрі, мм: 25

Барлық сымдар қима ауданы, мм2: 262, 18

Арқанның 100 см салмағы, кг: 245

Сымдардың белгілі беріктік шегіне (МН/н) сәйкес келетін, арқанның жалпы үзілу күші, кН: 349, 9

371, 4

393, 0

Арқан диаметрі, мм: 28

Барлық сымдар қима ауданы, мм2: 329, 95

Арқанның 100 см салмағы, кг: 300

Сымдардың белгілі беріктік шегіне (МН/н) сәйкес келетін, арқанның жалпы үзілу күші, кН: 400, 0

467, 5

494, 9

Арқан диаметрі, мм: 32

Барлық сымдар қима ауданы, мм2: 409, 94

Арқанның 100 см салмағы, кг: 380

Сымдардың белгілі беріктік шегіне (МН/н) сәйкес келетін, арқанның жалпы үзілу күші, кН: 546, 8

580, 2

614, 5

Арқан диаметрі, мм: 35

Барлық сымдар қима ауданы, мм2: 494, 01

Арқанның 100 см салмағы, кг: 464

Сымдардың белгілі беріктік шегіне (МН/н) сәйкес келетін, арқанның жалпы үзілу күші, кН: 657, 5

699, 7

740, 9

Арқан диаметрі, мм: 38

Барлық сымдар қима ауданы, мм2: 585, 92

Арқанның 100 см салмағы, кг: 545

Сымдардың белгілі беріктік шегіне (МН/н) сәйкес келетін, арқанның жалпы үзілу күші, кН: 781, 0

830, 0

879, 0

Барлық болат арқандар шартты белгілермен белгіленеді. Мысалы диаметрі 32 мм, уақытша үзілу кедергісі 1568 МН/м оң өрілген арқанның 1 түрі. Арқан 1-32-160 (МЕСТ-16853-71) . Арқан 1-32-160-Л-1. Қазіргі кезде өзекшелері органикалық және пластмасса диаметрлері 28, 32 мм болат арқандар кеңінен қолданылады. Үлкен тереңдікке бұрғы қондырғысына түсірілетін салмақ, оның ең жоғарғы шартты көтеру күшіне жақындаған жағдайда, металл өзекше арқандар қолдану қажет. Арқандар үш түрде дайындалады: 1-өзекшесі металл; 2-өзекшесі органикалық; 3-өзекшесі пластмасса.

Тәл жүйесін жабдықтау. Ұңғы тереңдеген сайын көтеретін, түсіретін жүк салмағы ұдайы өсіп отырады. Лебедка қозғалтқышы ең үлкен салмақты көтеру немесе түсіру шартына байланысты алынады. Сондықтан, ол бұрғылау барысында тиімді пайдаланылмайды. Лебедка қозғалтқышының толық қуаты ұңғының жобалық тереңдігіне жеткенде ғана пайдаланылады. Сондықтан палистпаст жүйесін қуат аз жұмсалмайтындай етіп алу қажет. Бұл тәл жүйесін әр түрлі жабдықтау (2*3; 4*5; 5*6; 6*7; ) арқылы іске асырылады. Осыған сәйкес бұрғылауды 2*3 жабдықтаумен бастап, тереңдеген сайын 3*4; 4*5; 5*6; т. с. с. жабдықтауға көшіріп отыру қажет.

Бірақ, тәл жүйесін жабдықтау өте күрделі және көп уақыт алатын жұмыс, сондықтан тәл жүйесін қайта-қайта жабдықтау оған кететін уақыт (Тж) бұрғылау аспабын көтеріп-түсіру процесін ұтатын уақыттан (Ттк) аз болған жағдайда ғана тиімді. Егер Тж > Ткт болса, онда бұрғылаудың басынан-ақ күрделі жабдықтауды қолданған тиімді.
