Ұялы байланыс желілерінің құрылу негіздері

Ұялық байланыс желілері өз атауын ұйымдастырудың ұялық принциптеріне
сәйкес алған. Осыған сәйкес қызмет көрсету аймағы (қала территориясы немесе
регион) ұяшықтардың кейбір сандарына бөлінеді. Ұяшықтарда әдетте дұрыс
алтыбұрыш түрінде бейнелейді, себебі бұлар аралардың ұяшықтарына
ұқсағандықтан бұл жүйені біз ұялы деп атаймыз. Желінің ұялы құрылымы
жиіліктерді екінші реттік қолдану негізімен тікелей байланысты. Осыған
байланысты бірдей жиіліктер бір-бірінен белгілі бір ара қашықтықта
орналасқан ұящықтарда қайталануы мүмкін.
Әрбір ұяшықтың центрінде негізгі базалық станция орналасқан(БС). Бұл БС
өз ұяшығының шегінде барлық жылжымалы станцияларға қызмет етеді. Абонент
бір ұяшықтан басқа ұяшыққа орын ауыстырған кезде бір байланыс станциясынан
басқа байланыс станциясы оған қызмет көрсете бастайды. Байланыс
станциялардың арналардың коммутациясы коммутация центрінде жүзеге асады
(КЦ). Бұл УПАТС немесе ақырғы құқықтары негізінде ортақ қолданыстағы
телефондық желіге (ОҚТС) қосылады.
Шын мәнінде ұяшықтар қатаң геометриялық пішінде болмайды. Ұяшықтардың
шынайы шекаралары дұрыс емес қисық түрінде болады (2-сурет). Олар
радиотолқындардың өшуі мен таралу шарттарына тәуелді. Демек, қызмет ететін
террмторияның жерінің рельефіне салулардың тығыздығына және басқа
факторларға тәуелді. Сонымен қатар, сенімді қабылдаудың зонасының шегінде
сигналды қабылдауға мүмкін болмайтын облыстарда болады(көлеңке аймақтар).
Осыған сәйкес базалық станцияның орналасуы ұяшық центрімен шамамен ғана
сәйкес келеді. Бұны бірмағыналықпен анықтау қиынға соғады. Егер базалық
станция бағытталған антенналарды қолдамаса, онда БС ұяшық шекараларында
болады.
Цифрлық жүйедегі ұялы байланыс (мысалы GSM)”базалық станциясының
жүйесі” (БСЖ) деген мағына қолданылады. Бұған базалық станцияларының
контролері (БСК) кіреді және де 3-суретте көрсетілген бірнеше базалық
қабылдау берілістер станциялары (БҚБС) кіреді.
Бір контроллер бірнеше БҚБС-ті басқара алады және келесі функцияларды
орындайды: радиоканалдардың таратып үлестірулерін басқарады, қосылыстарды
бақылап, кезектерін ретке келтіріп отырады; сигналдардың модуляция мен
демодуляцияларын, хабарлардың кодалау мен декодалауларын, қозғалғыштық
жиілікті және жұмыс режимін қамтамасыз етеді. Бір ортақ БСК-ға қосылған үш
БҚБС, әрбір 120-градустық секторында жұмыс істей алады, ал бір ортақ БСК-ға
қосылған алты БҚБС – әрбір 60-градустық секторында жұмыс істей алады.

Коммутация центрінің құрылымы

Коммутацияның центрі милы цетрі және бір уақытта ұялы байланыс
жүйесінің диспетчерлік орны болып табылады. Бұнда бүкіл БС ақпарат ағымдары
тұйықталады. Басқа байланыс жүйелеріне шығысы осы ЦК арқылы орындалады –
ортақ қолданыстағы телефондық жүйелері, спутниктік байланыс жүйелері немесе
ұялы жүйелер. Әдеттегі көппроцессорлы жүйелерге мысал болып келетін бірнеше
процессорлар (контроллерлар) ЦК-ның құрамына кіреді. Цифрлы ұялы байланыс

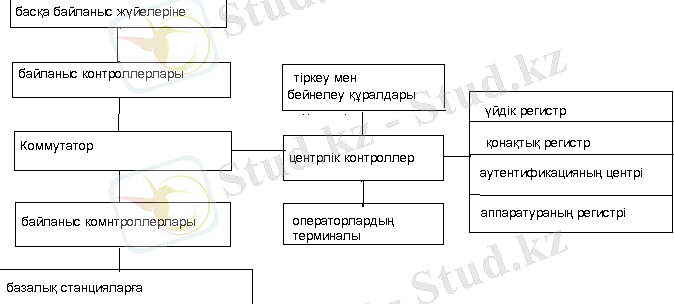

ЦК жүйесінің блок-схемасы 4-суретте көрсетілген.
Коммутатор үйлесімді байланыс сызықтары мен ақпараттар ағымдарының
арасындағы ауысуларын жүзеге асырады. Негізінде, ол ақпараттар ағымын бір
БС-дан басқасына немесе БС-дан стационарлы байланыс жүйесіне не болмаса
керісінше, стационарлы байланыс жүйесінен керекті БС-ға жібере алады.

4-сурет
Тиісті байланыс контроллерлары арқылы байланыс желісі ақпарат ағынының
аралық өңдеуін жүзеге асыратын (буып-тиетінқайта қалпына келтіретін,
буферлік сақтау) коммутаторға қосылады. Коммутация центрінің және жүйе
жұмысын орталықты басқару қайта программаланатын бөлігі бар (software)
қуатты математикалық қамтамаға ие орталық контроллерде орындалады.
Коммутация центрінің жұмысы операторлардың белсенді қатысуын ұйғарады,
сондықтан центр құрамына тиісті терминалдар кіреді, сонымен қатар ақпаратты
тіркеу (құжаттау) және бейнелеу құралдары жатады. Негізінен оператормен
абоненттер жайлы мәліметтер және оларға қызмет көрсету шарттары енгізіледі.
Қажетті жағдайда оператор жұмыс істеу барысында қажетті командаларды
шығарады.
Жүйенің маңызды элементі болып деректер базасы болып табылады. Оған үй
регистрі, қонақ регистр, аутентификация цетрі және аппаратура регистрі
(соңғысы барлық жүйелерде бар дерлік).

Үй регистрі (орналасудың үй регистрі – Home Location Register, HLR)
берілген жүйеде тіркелген барлық абоненттер жайлы мәліметтер, сонымен қатар
оларға ұсынылатын қызметтер түрі жайлы мәліметтер болады, себебі әртүрлі
абоненттер үшін қызмет көрсету жайындағы келісім жасасқанда әртүрлі
қызметтер көрсетілуі көзделген. Мұнда абоненттің орналасуы тіркеледі. Бұл
оны шақыруын ұйымдастыру үшін және оған көрсететін қызметтер тіркеу үшін
қажет.

Қонақтық регистрлерге (Visitor Location Register, VLL – қонақтық
регистрдің орналасуы), мысалға алғанда осындай қонақ-абонент жайлы
мағлұматтар, басқа ұялы осы байланыс жүйесіне тіркелген, бірақ қазіргі
кезде стандартты жүйеде байланыс қызметі қолданылатындар кіреді.
Аутентификация орталығы (Authentication Center,AUC) шифрленген хабар
мен абоненттер аутентификацияның процедураларын қамтамасыз етеді.

Аппаратураның регистрі (аппаратураның идентификациясының регистрі
Equipment Identity Register, EIR) эксплуатацияланатын жылжымалы станциялар
туралы мағлұматтар құрамына кіреді. Жекелеп алғанда, мұнда ұрланған
абоненттік аппараттар және неше түрлі техникалық дефектілері бар, мысалы,
тым үлкен деңгейлі помеха көзі болатын, белгілене алады. Коммутация
орталығында базалық станциялар сияқты, ең негізгі аппаратура
элементтерінде, бұған қоса қоректендіру көздерінде, процессор мен
ақпараттар база, сақтау қарастырылады.

Мобильдік байланыстың перспективті жүйесі

Тораптардың жасалу кезеңінде ұялы байланыстың екінші буынның
тпоплогиялық тораптардың жетілуі макросоттан микро- және пикосотқа дейінгі
ауысу принциптеріне, сондай-ақ эффективті әдістердің енгізуіне қайтадан
пайдаланудың жиілігі негізгі бағыттарының үлкейтілуіне сыйымдылықтар қызмет
етеді. Егер де байланыс каналының жартылай жылдамдығына ауысуын
есептемегенде, сыйымдылықтың бойы ССС екінші буынның жаңа диапазон
жиілігінің стандарттары осы күндерге тек аудару жолымен болуы мүмкін.
Мысалы GSM- 1800 стандартқа GSM-900 стандартын ұсынуға таратылған.
ССС сыйымдылығының онан әрі көбейуі айтарлықтай емес таралуы, жиілік
жолының жұмысы, жаңа байланыс протоколының жарыққа шығуы және басқару
торабының әдістері болуы мүмкін, жиіліктің таралу процедурасы қосылуы және
уақытша тораптар каналының, тұрғылықты жылжымалы абоненттерінің және
берілу эстафетасы. Бұл тапсырманың шешілуі үшінші буынның (3G) мобильдік
байланыс жүйесінің аймағында шешіледі, әмбебапты радиоқабылдау жүйесінің
айырмашылығында болады, белгілі біріккен ұялы және 21 ғасырдың сымсыз
жүйесінің ақпаратты қызметі.
ISDN (B-ISDN) кең жолақты тораптың 3G жүйесімен үйлестіргенде тораптың
біріккен архитектурасын аламыз және әртүрлі жағдайдағы байланыс
абоненттерін ұсынады, жылжымалы транспорт, офистерді, тұрғылықты үйлерді
және тағы басқа жерлерде қызмет ұсынлады.
3G перспективті жүйесінің базалық концепияға персоналды байланыс
тораптардың (Personal Communication Network – PSN) құрылымы, қандай
абонент болмасын, мобильдік терминалы бар тұрғылықты жеріне қарамастан
басқа абоненттермен байланысу мүмкіндігі болады. 3G жүйе жұмысының пайда
болуы белгілі құрылыста жүреді, ол әмбебап жылжымалы байланыс жүйе
(Universal Mobile Telecommunication System – UMTS) атауын алады. Мысал
ретінде 3G жүйесінің түрлі типтерімен байланысты қолданылуы 5-ші суретте
көрсетілген.
F.687 UMTS-і әсер жүйесінің мобильдік байланысын қарастырылуы,
перспективті мобильдік байланыстың ғарыштық компоненттері байланысының
өзара байланысы және қолданыстық ұзақтылығының сенімділігіне сұрақ туады.
Жердің таралу структурасы және ғарыштық байланыс компоненттерінің
перспективті жүйесінің мобильдік байланысы үшінші буыны 6 және 7 ұсынылған
суреттерінде өзара байланысты.
Белгілі жүйенің функционалды қосылу мүмкіндігі үшінші буынның біріккен
жүйесін ұсынғанда жылжымалы стандартты байланыс қызметін қарастырады (ұялы,
сымсыз, персоналды шақыру және т.б). Құрылыс тапсырыстарының бірі әмбебапты
радиотерминалдың құрылуы жабдықталған байланыс қызметінің барлық
түрлері(бейне, сөйлесу және т.б) ақпараттық берілу жылдамдығы радиоканалмен
2 Мбитс микроұялы және пикоұялы тораптар структура жағдайында үшінші
буындағы байланыс жүйесінің белгілі жағдайда пайда болуы ұсынылған 3G
басқару және байланыс каналының құрылыс принциптерін зерттейді, сонымен
қатарь түсу әдістерін қарастырады, модуляция және кодаланған хабарлама,
басқару қоғамы , абонент аутентификациясы және шифрленген хабарламаны
есептегенде торапаралық өзара әсерлесуі.
Үшінші буындағы біріккен халықаралық тораптардың жылжымалы байланысының
пайда болуы жұмысы халықаралық одақ электробайланысы (МСЭ) арқылы жүреді.
Келешектегі 3G жүйесіне 1...3 ГГц диапазон жиілігі ұсынылады. Жер
компоненттері 2002-2003 жылдары енгізілуі керек еді, ғарыштық жүйе асты
жиілік жолақтары 1980...2010 МГц және 2170...2200 МГц қорытындысы 2010 ж
күтілуде.
3G мобильдік байланыс жүйесі принципиалды жаңа байланыс қызметі
таралады, олардың арасындағы, алдымен, мультимедиа торабының қызметін
айтуға болады. Мультимедиа торапты қызметінің ең қажетті бөліктері:
▪ Сұраныс бойынша аудио және бейне жобасын (AV)
▪ Интерактивті қызықтар(ойындар, лотерея, бейнеклиптер және т.б)
▪ Ақпарат қызметі (жаңалықтар, ұшақ, поезд кестелері, ауа-райы
болжамы және т.б)
▪ Бейнетелефония
▪ Электронды сауда қызметі
▪ Білім жөніндегі ақпараттар (электронды кітаптар, дистанционды
оқу курстары және т.б)

Үшінші буынның жаңа рыноктағы қызметі бүгінгі күнде UMTS (IMT-2000).
Келешектегі жылдар қарсаңында екінші буындық мобильдік жүйе (GSM, CDMA, D-
AMPS), GPRS, EDGE және DECT ауыстырмалы технологиялық типтері аса жоғарғы
жылдамдықты қызметімен мультимедиалық ақпараттарды жеткізу қызметін
игереді. Осы ауыстырмалы технология арқасында түрлі пішіндегі апробиралық
рыноктың кедейленуі және алғашқы коммерциялық ұшқыштар байқауы жаңа жобада
өткізілген.
Мобильдік тораптар байланыс эволюциясы – бұл 20 жылдан астам уақыт
жүріп келе жатқан үзіліссіз процесс. Бұл процестің сын фазасы жаңа буынға
өтуіне байланысты: 1G-2G-3G. 21 ғасырдың алғашқы 10 жылдығында үшінші
буынның дүние жүзіндегі енгізу жүйесі деп танылады.

Ұялы телефония

Қазіргі кезде ең тез дамып келе жатқан телекоммуникалық жүйелердің
бірі. ... жалғасы
Ұқсас жұмыстар
Ұялы байланыс желілерінің элементтері
Gsm – 1800 ұялы байланыс стандартының анализі, ұялы байланыс жүйесінің құрылу принциптері, tdma кадрларының құрылымы
Ұялы байланыстың негізгі стандарттары
Ұялы телефония
Меншікті капиталдың құрылу негіздері және басқарылу әдістері
Ұялы сымтетік дүкені
Транкты байланыс
Ұялы телефондардың алып келетін зардаптары
Байланыс экономикасы және кәсіпкерлік негіздері
Ұялы телефон тарихы
Пәндер

Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор №1 болып табылады.

Байланыс

Qazaqstan
Phone: 777 614 50 20
WhatsApp: 777 614 50 20
Email: info@stud.kz
Көмек / Помощь
Арайлым
Біз міндетті түрде жауап береміз!
Мы обязательно ответим!
Жіберу / Отправить

Рахмет!
Хабарлама жіберілді. / Сообщение отправлено.

Email: info@stud.kz

Phone: 777 614 50 20
Жабу / Закрыть

Көмек / Помощь
