Кіріспе
Координаттық және есептеу орталықтарын құру хабар көлемінің өсуіне
әкеліп соғады, яғни ғылым мен техника саласында байланыс жүйесі арқылы беру
прогресі. Хабарды тарату үшін физикалық орта қызмет етеді. Мұндай орта
болып кабел, радиорелелі жол, оптикалық кабел, ауакеңістіктік жол және т.б.
табылады. Ең қолданыс тапқан кабелі және радиорелелі жол болып табылады, ал
соңғы кезде оптикалық кабель қолданыла бастады.
Сызықты құрылыс және кабелдің салыстырмалы жоғары құны оларды тиімді
қолдану керектігіне қажет етеді, ал ол өз кезегінде тарату жүйесі арқылы
іске асады. Тарату жүйесі электрбайланыстың бір тізбек арқылы үлкен санды
біртекті және әртекті жоғары сапалы және сенімді таратуды кез-келген
қамтамасыз етеді (телефонды, бейнетелефонды, телеграфты, факсимильді және
өлшеуші сигналдарды, орталық газет мәтінін, автоматтандырылған басқару
жүйесіндегі дискретті хабардың және телебасқару сигналдарын).
Курстық жұмыстың берілгені
Қазіргі жылдағы тұрғын саны: H0 = 70 мың адам
Халық шаруашылығыменайналысатын қызметкерлер мен жұмыскерлер саны: Hp
= 7 мың адам,
Ауданның ұзындығы мен ені: а =2,5 км, h =2,5 км,
Бас тартудың интенсивтілігі: ( = 6,5(10-7 сағ(км,
Жалғастырушы жолдың максималды ұзындығы: lсл max =10 км.
Қалыпқа келудің орташа уақыты: tв =5,2 сағат
Контурлы картаның номері: 7
Кабель типі: СК
1 ГТС жалпы сыйымдылық номерiн анықтау
ГТС жалпы сыйымдылық номерiн анықтау қаладағы тұрғындардың
келешектегi 5-10 жыл iшiнде даму санына қарап есептеледi. Курстық жұмыста 5
жылдық перспективаны аламыз. Сондағы тұрғындар саны, шамамен мына формула
бойынша шығарылады:
H t = H 0 (1 + p 100) t, мың адам
(1)
мұнда H0 – осы жылғы тұрғындар саны (1- кесте);
р - тұрғындардың орташа өсуi %-пен (шынайы және басқа тұрғылықты пунктен
ауысу саны), р=3%;
t -перспективалық проектiнің периоды t=5.
H t =
Халық шаруашылығымен айналысатын жұмысшылар мен қызыметкерлер саны НР (мың
адам).
Өзбетiнше тұрғын саны НС1, тұрмыстық салада айналысатын (тұрмыстық қызмет,
мектеп, дүкен және тағы басқа), статистика бойынша жалпы тұрғындар санынан
Нt1 25-30% құрайды.
H с = (0,25...0,3) H t, мың адам
(2)
H с =
50%,
ГТС-тың жалпы сыйымдылық формуласы:
N0 = N кварт + N учережд + N a = n1 H t + n2 H p + n3 H c + Na мың номер,
(3)
мұндағы n1- пәтер секторында телефонның орташа тығыздығы, нормативi 25..30%
және тұрғын саны, немесе n1= 0,25..0,3;
n2= халықшаруашылық секторы бойынша n2= 0,1...0,15;
n3= тұрмыстық қызметкерлер саны n3= 0,15... 0,2;
Na- телефон автомат (таксофон) саны, тұрғын пәтер секторының 2.. 4%.
Алынған (3.3) формуланың мәнi N0 мыңдыққа дейiн дөңгелектелуi керек.
n1(Ht = 0,3 ( 150,7 = 45,21 номер
n2(Hp = 0,15 ( 7 = 1,05 номер
n3(Hc = 0,2 ( 45,21 = 9,042 номер
Na = 0,04( 0,3 (150,7 = 1,8 номер
N0 –ді жуықтап 55 мың номер деп алған себебіміз: қор ретінде алғанымыз, 6
РАТС-қа бөліп, бірінші 6 РАТС-қа 10мың номерден береміз.
2. Аудандық АТС-тың оптималдi сыйымдылығын анықтау
Аудандық АТС отимальдi номерлiк сыйымдылығы (N0) (3) формулдағы
қалалық жалпы телефонының саны арјылы және қала аудан аймақтың
конфигурациясы немесе а және ѕ (ұзындық және аймақ енi) бойынша анықталады.
Ол үшін конфигурациялы қалалық ауданнық аймағын аудан бойынша
эквиваленнтi жақтары а және ѕ болатын төртбұрышқа келтіріледі.
Жарты периметiрдi а+ѕ бiле отырып, бiр жүйенiң номерiне келтірілген
сызықты құрылыстардың орташа бағасын анықтауға болады, Сл формула бойынша:
Сл = С1 (L a + L c) = С1 , у.е. (4)
мұнда Lа және Lе - кабел жүйенiң бiр номерiне кететiн шығыны километр-жіп
абонеттiк және қосылу жолдары сәйкесінше;
С1 –бiр километр-жіп орташа бағасы, С1=50 у.е.км;
m- iздемелi РАТС сыйымдылық номерi;
N0 –қаланың жалпы номер сиымдылығы.

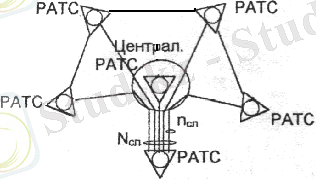

α1 және β1 -тұрақты коэффиценттер, α1 = 2,1, β1 = 2, РАТС өзара әрқайсысы
әрқайсысымен принципi бойынша қосылғандағы жолдар сандарын анықтау үшін
қолданады;
у1=0,05, (Эрланг бойынша) сағат–жұмыс уақытындағы абонент желiнiң
әрқайсысына ЧНН жүктеме орта белгiсi у1.
1) m = 2000 үшін
2) m = 4000 үшін
3) m = 6000 үшін
4) m = 8000 үшін
5) m = 10000 үшін
Кесте 1. – Cызықты кабелді және станциялық ғимараттарының орташа
ақысы, жүйенiң бiр номерiне қатысты алынған.
Номерлер, m РАТС-сиымдылығы 2000 4000 6000 8000 10000
Сызықты-кабелдер ғимараттардың20 39 45,543 49 53
бiр номерiне сәйкес, Сл у.е
Станциялық ғимараттардың 332 260 233 218 202
ақысы, жүйенiң бiр номерiне
сәйкес, Сс у.е.
Жүйенiң бiр номерiне сәйкес 352 299 278 267 255
қосым ақысы, Со, у.е
РАТС сыйымдылығын таңдау методы арқылы орындайды: әртүрлi m1 m2 m3 ,
беру арқылы, Сn1, Сn2, Сn3, соңында Сл - минималды болған кездегі белгiсін
аламыз. Ол үшiн графоаналитикалық шараны қолданады.
Ыңғайлы болу үшiн 1- кестеге есептер анализiнiң жауаптарын енгiземіз.
Берiлген станциялардың ақысы мен ғимараттардың ақысы да қоса осы кестеге
енгiзiледi. (С0) қосындылардың және (Сс) ғимараттардың станциалары, (Сл)
ғимараттардың желiлерi бiр номерiне қатысты, ақылардың қисықтары 1-
кестенiң берiлгенi бойынша құралады, m-РАТС сыйымдылығы С0 минимал белгi
бойынша таңдап алынады. Әдетте С0 балқымалы болып шығады, сондықтан оны
таңдау мезетiнде түстi металды үнемдеу керек, яғни сызықты ғимараттарға аз
шығындану керек. Ол үшiн нүктенi ортасынан емес, басында минимум нүктесi
пайда болғанша таңдап алу керек.
Сурет 1. Графоаналитикалық жолмен табылған сызықты, кабелді және
станциялық ғимараттарының орташа ақысы (жүйенiң бiр номерiне қатысты)
Сурет 1.- ден көріп отырғанымыздай РАТС - белгiсiз сыйымдылығын m =
8000 болғандағы минималды кабел шығыны бойынша есептеледі.
Сонымен барлық РАТС сиымдылықтары табылып, қала аймағы телефон
ауданына бөлiнедi. Аудан алаңы SР жақындатылған формула бойымен анықталады:
Sp = Sгор =
(5)
мұндағы S – қаланың ауданы; сонымен қатар қала телефон тығыздығы бiрыңғай
екенi болжанады.
Sр = (2,5*2,5(10000)57.102 = 1,1км2
Берiлген масштабпен таңдап алынған контурлық карталарда аудан енi және
ұзындығы алынды:
hp = , км, Ар = 0.9 hp, км.
(6)
Осы размерлер бойынша аудан шекаралары жүргiзiледi, бiрақ есептелiнетiн
аудан сақталу керек.
3 Кабель шығыны бойынша телефон жүктемесiнiң центрiн табу
Ол үшiн таңдап алынған аудан жоспарында тұрмыс үйлердiң корпустары,
қызмет ғимараттары (әкiмшiлiк-басқару мекемелер, қонақүйлер, мектептер
және тағы басқа) және заудтар аймақтары, фабрикалар түсiреміз. Курстық
жұмыста қалалардың қазiргi заман жаңа аудандары тұрмыстық корпустары 80
пәтерлiк 5 қабатты үйлер 40%, 180 пәтерлiк 9-қабатты 30%, 300 пәтерлік 12-
қабатты 20%, 400 пәтерлiк 16-қабатты 10% құрайды. 180 пәтерлiк 9 қабатты
корпустарға 100%-тi есептеп алынғанда орта қабатқа тидi. Аудандағы 9
қабатты корпустардың саны:
N K = ,
(7)
мұндағы 180 - корпустағы телефондар саны, яғни әрбiр пәтерге телефоннан
сәйкес келедi. Аудан аймағында 9 қабатты тұрмыс корпустары бiрдей
орналасқан деп санаймыз.
Аудандағы қызмет ғимараттардың санын келiсiмше мына формула бойынша
есептеуге болады:
N3 = ,
(8)
мұндағы 90 - келiсiмше алынған ғимараттардағы телефондар саны. Бұл
ғимараттар қала центiрiне барынша жақын орналасқан, яғни центрге қарай олар
жиiленедi.
Әр тұрмыс корпустарына, қызметтiк ғимараттарына және өнеркәсiп
кәсiпорындарына цифрлер қойылады, (п.31) телефон-афтоматтарды 2-4% алынып
абоненттер санын көрсететiн цифрлар қойылады. Осыдан кейiн телефон
жүктеменiң центiрiн белгiлейдi. Ол үшiн РАТС–тың номерлiк сыйымдылығын
жартылай тең бөлетiн графикалық әдiстi пайдаланамыз. Аудан жоспарына
сызғышты вертикаль қойып, абоненттер құрлымы m2 орналасқанға дейiн, оңнан
солға жылжытады, вертикалдық остi жүргiзедi, содан кейiн горизанталды остi
де осылай жүргiзедi.
Осьтердiң қиылысу нүктесi РАТС ғимараттардың құрлысына орын бередi.
Телефон станциясының құрылысы аздап айқасу мүмкiн, өйткені оны квартал
бұрышына немесе көше шетiне орналастыруды қалағанымыз жөн.
4. Шкаф бөлiсiнiң сыйымдылығын анықтау
Шкаф сыйымдылығының мөлшерiн анықтау кезiнде, шкаф бөлiктерi барлық
сыйымдылықтардың келесi бiрлiктерiмен, яғни 600х2 және 1200х2 шығарылатын
қажеттi түрде көңiлге алынуы керек. Сыйымдылықтардың әрқайсысы 2 бөлiкке
бөлiнедi: магистралды сыйымдылықтар және бөлiс сыйымдалықты кабельдер 3.3-
кестеде көрсетiлген типтiк шкафтардың мiнездемелерi келтiрiледi.
Nш шкаф сыйымдылығының типiн таңдау теоретикалық түрде алынады.
Оптималды Nш мәнiн мына формула бойынша есептеуге болады.
N ш р = ln , номерлер,
(9)
мұндағы -телефон тығыздығының орта мәнi, ол мына формула бойынша
анықталады
, номерлер га,
(10)
мұндағы f1 - шкаф саласындағы конфигурация коэфициентiнiң орта мәнi, ол
әдетте 1,2 –ге теңетiлiп қабылданады;
ln –РАТС пен шкафтың арасындағы арақашықтық, м;
1,1 –коэффицент, магистралды (3%) және түзу сызықтарға (7%) болатын
эксплуатациялық қоймаларды ескередi.
а және h – бөлiстiң көлемi.
номерга, номерлер
номерлер
Балғышаның минимум болғаны, 1 7.4 суреттегi графиктен көрiнедi,
сондықтан Nш.р. шаманы түстi металдарды үнемдеу мақсатымен Nш.т. жаққа
қарай жуықтайды. Осымен, абоненттер жолдарын құрастыру шкафтық желi бойынша
шкафтың сыйымдылық бөлiсi анықталады. Бiрақ қазiргi уақытта
комбинироваланған жүйе қолданылады: шкафтық және тура қоректену
(шкафсыздық). Сонымен қатар тура қоректену жүйе телефондарды орналастыру
үшiн қолданылады. Олар РАТС - тың жанында орналасқан. Олар мысалмен 300 м
дейiнгi арақашықтықта орналасқан. Үлкен арақашықтықтарда шкафтық жүйе
қолданылады.
Тура қоректену тұрғындар арасында кенейетiнiн байқау керек. Сонымен
бiрге, ақырғы желiсi телефон сандарының өсуiне кезде көп қабатты үйлермен
толтырылған микроаудандар үлкен телефондық тықыздыққа ие, ол болса шкаф
бөлiстердiң үлкен типтiк сиымдылқтары 1200х2-нi қолдануға әкелiп соқтырады.
Тәжірибе бойынша қарастырылып отырған телефон ауданында РАТС- тан 300
м радиус пунктир сызығымен дөңгелек жүргiзiледi, телефон құрылысының тура
қорегiн шектендiр, содан кейiн жуық 600м радиусты дөңгелектейді. Сақина
iшiнде 300 м және 600 м радиуста 600х2 типтiк сыйымдылықты шкафтар
орналыстырылады. Радиусы 600 м артық зонада 1200х2 сыйымдылықты шкафтар
орналасады. Көрсетiлген ойларда ұсыныстық мiнездеме жүргiзiледi. Ақырғы
жауап нақты шкафтар аумағындағы телефондар санынан және конфигурациядан
шығарылып қабылданады.
Шкаф бөлiгiнiң мөлшерi шкафтың сыйымдылығына және жоспардағы телефон
құрылыстар санын орналасуына байланысты анықталады. 600х2 шкаф үшiн
жоспарда телефон құрлыстарының саны 180÷185, 1200х2-шкаф үшін 450÷460.
Сәйкесiнше 200х2 и 500х2 қоймасы бар шкафты магистралдық кабелдерге арнап
таңдайды. Шкаф бөлiгiнiң шекарасын кварталды (1,2,3) бөлiктерге бөлiп
тиiстi және көшелермен жолдармен ¼ту керек ғимараттарды сәйкесiнше шкаф
бөлiгiнiң шекарасы бiрлiкпен тiктөртбұрышқа жақындауы тиiс f1 = 1÷1,2.
Шкаф бөлiгiнiң iшiнде шкафты құру орны тұрмыс немесе қызмет
корпустардың орналасуына байланысты, әдетте магистралдық кабелге жағын
орналасқан үлкен корпус. Корпус iшiнде шкаф подъезде немесе подвалда
орналастырылады, ол шкафтың маркасы ШРП.
5 Магистралдық және бөлiс желiлердiң сұлбаларын салу

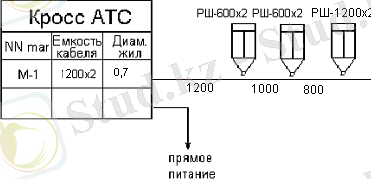

РАТС – тан шығатын М-1 магистральді желі кабелінің сұлбасын салайық
Сурет 2.- М-1 магистральді желі кабелінің сұлбасы
Ауданның жоспары масштабпен сызылғандықтан, оның iшiне типтiк
сиымдылықтары көрсетiлген шкафтар қойылады. Магистралдық желi – ол РАТС-тан
РШ-ға дейiнгi аумақтағы кабелдер, ол тура қоректену схемалары РАТС-тан РК-
ға дейiнгi аумағы. Магистралдық кабелдердiң бөлiгi абоненттiк жолдардың
барлық ұзындығынан 85 ... 90% құрайды. Магистралдық желiлерде бөлiс желiге
қарағанда, үлкен сиымдылықты кабелдердердi қолданады. Ол үнемдi болады,
өйткенi үлкен сиымдылықты кабелдiң километр-жұбының бағасы арзан. Әр шкаф
РАТС-пен ең үлкен жұпты кабелмен қосылуы керек, маркалары ТПП 2400х2х0,32
немесе ТПП 1200х2. Шкафтағы магистралдық кабелiнiң сиымдылығы 1200х2 ден
әлдеқайда аз ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
РАДИОТЕХНИКА ЖӘНЕ БАЙЛАНЫС ИНСТИТУТЫ
АЭБ КАФЕДРАСЫ
КУРСТЫҚ ЖҰМЫСҚА ТҮСІНІКТЕМЕ ЖАЗБА
БАҒЫТТАУШЫ ЭЛЕКТРБАЙЛАНЫС ЖҮЙЕЛЕРІ
пәні бойынша
Дайындаған: ЭМСк-06-01
топ студенті Бакенова Л.
cынақ кітап. № 063221
Қабылдаған: Шахматова.
Алматы 2009
Мазмұны
Кіріспе 2
Курстық жұмыстың берілгені 4
1. ГТС жалпы сыйымдылық номерiн анықтау 5
2. Аудандық АТС-тың оптималды номерлік сыйымдылығын анықтау 6
3. Кабель шығыны бойынша телефон жүктемесiнiң центрiн табу 9
4. Шкаф бөлiсiнiң сыйымдылығын анықтау 10
5. Магистралдық және бөлiс желiлердiң сұлбаларын салу 12
6. Тармақ диаметрiн және абоненттiк кабельдiң түрiн таңдау есебi 14
7. Кабель типiн және оның тығыздау жүйелерiн таңдау 15
8. ТОБЖ(ВОЛС)-тың беру жүйесін таңдау 16
9. Оптикалық кабельді таңдау 17
10. Тапсырғыш мiнездемелердi есептеу. Жобаланатын ТОБЖ (ВОЛС) түрi. 19
11. Негiзгi көздi таңдау 20
12. Өзара әсерлесу мен беріліс параметрлерін есептеу 20
13. Телефон кабелiнiң канализациясын жобалау 22
14. Оптикалық кабель жүргiзу 23
15. Жолдық құрылыстың сенiмдiлiк көрсеткiштердiң ықтималдық есебi 24
16. ОК сенiмдiлiк есебi. 27
Қорытынды 29
Қолданылған әдебиеттер 30
ҚОСЫМША А 31
ҚОСЫМША Б 32
Кіріспе
Координаттық және есептеу орталықтарын құру хабар көлемінің өсуіне
әкеліп соғады, яғни ғылым мен техника саласында байланыс жүйесі арқылы беру
прогресі. Хабарды тарату үшін физикалық орта қызмет етеді. Мұндай орта
болып кабел, радиорелелі жол, оптикалық кабел, ауакеңістіктік жол және т.б.
табылады. Ең қолданыс тапқан кабелі және радиорелелі жол болып табылады, ал
соңғы кезде оптикалық кабель қолданыла бастады.
Сызықты құрылыс және кабелдің салыстырмалы жоғары құны оларды тиімді
қолдану керектігіне қажет етеді, ал ол өз кезегінде тарату жүйесі арқылы
іске асады. Тарату жүйесі электрбайланыстың бір тізбек арқылы үлкен санды
біртекті және әртекті жоғары сапалы және сенімді таратуды кез-келген
қамтамасыз етеді (телефонды, бейнетелефонды, телеграфты, факсимильді және
өлшеуші сигналдарды, орталық газет мәтінін, автоматтандырылған басқару
жүйесіндегі дискретті хабардың және телебасқару сигналдарын).
Курстық жұмыстың берілгені
Қазіргі жылдағы тұрғын саны: H0 = 70 мың адам
Халық шаруашылығыменайналысатын қызметкерлер мен жұмыскерлер саны: Hp
= 7 мың адам,
Ауданның ұзындығы мен ені: а =2,5 км, h =2,5 км,
Бас тартудың интенсивтілігі: ( = 6,5(10-7 сағ(км,
Жалғастырушы жолдың максималды ұзындығы: lсл max =10 км.
Қалыпқа келудің орташа уақыты: tв =5,2 сағат
Контурлы картаның номері: 7
Кабель типі: СК
1 ГТС жалпы сыйымдылық номерiн анықтау
ГТС жалпы сыйымдылық номерiн анықтау қаладағы тұрғындардың
келешектегi 5-10 жыл iшiнде даму санына қарап есептеледi. Курстық жұмыста 5
жылдық перспективаны аламыз. Сондағы тұрғындар саны, шамамен мына формула
бойынша шығарылады:
H t = H 0 (1 + p 100) t, мың адам
(1)
мұнда H0 – осы жылғы тұрғындар саны (1- кесте);
р - тұрғындардың орташа өсуi %-пен (шынайы және басқа тұрғылықты пунктен
ауысу саны), р=3%;
t -перспективалық проектiнің периоды t=5.
H t =
Халық шаруашылығымен айналысатын жұмысшылар мен қызыметкерлер саны НР (мың
адам).
Өзбетiнше тұрғын саны НС1, тұрмыстық салада айналысатын (тұрмыстық қызмет,
мектеп, дүкен және тағы басқа), статистика бойынша жалпы тұрғындар санынан
Нt1 25-30% құрайды.
H с = (0,25...0,3) H t, мың адам
(2)
H с =
50%,
ГТС-тың жалпы сыйымдылық формуласы:
N0 = N кварт + N учережд + N a = n1 H t + n2 H p + n3 H c + Na мың номер,
(3)
мұндағы n1- пәтер секторында телефонның орташа тығыздығы, нормативi 25..30%
және тұрғын саны, немесе n1= 0,25..0,3;
n2= халықшаруашылық секторы бойынша n2= 0,1...0,15;
n3= тұрмыстық қызметкерлер саны n3= 0,15... 0,2;
Na- телефон автомат (таксофон) саны, тұрғын пәтер секторының 2.. 4%.
Алынған (3.3) формуланың мәнi N0 мыңдыққа дейiн дөңгелектелуi керек.
n1(Ht = 0,3 ( 150,7 = 45,21 номер
n2(Hp = 0,15 ( 7 = 1,05 номер
n3(Hc = 0,2 ( 45,21 = 9,042 номер
Na = 0,04( 0,3 (150,7 = 1,8 номер
N0 –ді жуықтап 55 мың номер деп алған себебіміз: қор ретінде алғанымыз, 6
РАТС-қа бөліп, бірінші 6 РАТС-қа 10мың номерден береміз.
2. Аудандық АТС-тың оптималдi сыйымдылығын анықтау
Аудандық АТС отимальдi номерлiк сыйымдылығы (N0) (3) формулдағы
қалалық жалпы телефонының саны арјылы және қала аудан аймақтың
конфигурациясы немесе а және ѕ (ұзындық және аймақ енi) бойынша анықталады.
Ол үшін конфигурациялы қалалық ауданнық аймағын аудан бойынша
эквиваленнтi жақтары а және ѕ болатын төртбұрышқа келтіріледі.
Жарты периметiрдi а+ѕ бiле отырып, бiр жүйенiң номерiне келтірілген
сызықты құрылыстардың орташа бағасын анықтауға болады, Сл формула бойынша:
Сл = С1 (L a + L c) = С1 , у.е. (4)
мұнда Lа және Lе - кабел жүйенiң бiр номерiне кететiн шығыны километр-жіп
абонеттiк және қосылу жолдары сәйкесінше;
С1 –бiр километр-жіп орташа бағасы, С1=50 у.е.км;
m- iздемелi РАТС сыйымдылық номерi;
N0 –қаланың жалпы номер сиымдылығы.
α1 және β1 -тұрақты коэффиценттер, α1 = 2,1, β1 = 2, РАТС өзара әрқайсысы
әрқайсысымен принципi бойынша қосылғандағы жолдар сандарын анықтау үшін
қолданады;
у1=0,05, (Эрланг бойынша) сағат–жұмыс уақытындағы абонент желiнiң
әрқайсысына ЧНН жүктеме орта белгiсi у1.
1) m = 2000 үшін
2) m = 4000 үшін
3) m = 6000 үшін
4) m = 8000 үшін
5) m = 10000 үшін
Кесте 1. – Cызықты кабелді және станциялық ғимараттарының орташа
ақысы, жүйенiң бiр номерiне қатысты алынған.
Номерлер, m РАТС-сиымдылығы 2000 4000 6000 8000 10000
Сызықты-кабелдер ғимараттардың20 39 45,543 49 53
бiр номерiне сәйкес, Сл у.е
Станциялық ғимараттардың 332 260 233 218 202
ақысы, жүйенiң бiр номерiне
сәйкес, Сс у.е.
Жүйенiң бiр номерiне сәйкес 352 299 278 267 255
қосым ақысы, Со, у.е
РАТС сыйымдылығын таңдау методы арқылы орындайды: әртүрлi m1 m2 m3 ,
беру арқылы, Сn1, Сn2, Сn3, соңында Сл - минималды болған кездегі белгiсін
аламыз. Ол үшiн графоаналитикалық шараны қолданады.
Ыңғайлы болу үшiн 1- кестеге есептер анализiнiң жауаптарын енгiземіз.
Берiлген станциялардың ақысы мен ғимараттардың ақысы да қоса осы кестеге
енгiзiледi. (С0) қосындылардың және (Сс) ғимараттардың станциалары, (Сл)
ғимараттардың желiлерi бiр номерiне қатысты, ақылардың қисықтары 1-
кестенiң берiлгенi бойынша құралады, m-РАТС сыйымдылығы С0 минимал белгi
бойынша таңдап алынады. Әдетте С0 балқымалы болып шығады, сондықтан оны
таңдау мезетiнде түстi металды үнемдеу керек, яғни сызықты ғимараттарға аз
шығындану керек. Ол үшiн нүктенi ортасынан емес, басында минимум нүктесi
пайда болғанша таңдап алу керек.
Сурет 1. Графоаналитикалық жолмен табылған сызықты, кабелді және
станциялық ғимараттарының орташа ақысы (жүйенiң бiр номерiне қатысты)
Сурет 1.- ден көріп отырғанымыздай РАТС - белгiсiз сыйымдылығын m =
8000 болғандағы минималды кабел шығыны бойынша есептеледі.
Сонымен барлық РАТС сиымдылықтары табылып, қала аймағы телефон
ауданына бөлiнедi. Аудан алаңы SР жақындатылған формула бойымен анықталады:
Sp = Sгор =
(5)
мұндағы S – қаланың ауданы; сонымен қатар қала телефон тығыздығы бiрыңғай
екенi болжанады.
Sр = (2,5*2,5(10000)57.102 = 1,1км2
Берiлген масштабпен таңдап алынған контурлық карталарда аудан енi және
ұзындығы алынды:
hp = , км, Ар = 0.9 hp, км.
(6)
Осы размерлер бойынша аудан шекаралары жүргiзiледi, бiрақ есептелiнетiн
аудан сақталу керек.
3 Кабель шығыны бойынша телефон жүктемесiнiң центрiн табу
Ол үшiн таңдап алынған аудан жоспарында тұрмыс үйлердiң корпустары,
қызмет ғимараттары (әкiмшiлiк-басқару мекемелер, қонақүйлер, мектептер
және тағы басқа) және заудтар аймақтары, фабрикалар түсiреміз. Курстық
жұмыста қалалардың қазiргi заман жаңа аудандары тұрмыстық корпустары 80
пәтерлiк 5 қабатты үйлер 40%, 180 пәтерлiк 9-қабатты 30%, 300 пәтерлік 12-
қабатты 20%, 400 пәтерлiк 16-қабатты 10% құрайды. 180 пәтерлiк 9 қабатты
корпустарға 100%-тi есептеп алынғанда орта қабатқа тидi. Аудандағы 9
қабатты корпустардың саны:
N K = ,
(7)
мұндағы 180 - корпустағы телефондар саны, яғни әрбiр пәтерге телефоннан
сәйкес келедi. Аудан аймағында 9 қабатты тұрмыс корпустары бiрдей
орналасқан деп санаймыз.
Аудандағы қызмет ғимараттардың санын келiсiмше мына формула бойынша
есептеуге болады:
N3 = ,
(8)
мұндағы 90 - келiсiмше алынған ғимараттардағы телефондар саны. Бұл
ғимараттар қала центiрiне барынша жақын орналасқан, яғни центрге қарай олар
жиiленедi.
Әр тұрмыс корпустарына, қызметтiк ғимараттарына және өнеркәсiп
кәсiпорындарына цифрлер қойылады, (п.31) телефон-афтоматтарды 2-4% алынып
абоненттер санын көрсететiн цифрлар қойылады. Осыдан кейiн телефон
жүктеменiң центiрiн белгiлейдi. Ол үшiн РАТС–тың номерлiк сыйымдылығын
жартылай тең бөлетiн графикалық әдiстi пайдаланамыз. Аудан жоспарына
сызғышты вертикаль қойып, абоненттер құрлымы m2 орналасқанға дейiн, оңнан
солға жылжытады, вертикалдық остi жүргiзедi, содан кейiн горизанталды остi
де осылай жүргiзедi.
Осьтердiң қиылысу нүктесi РАТС ғимараттардың құрлысына орын бередi.
Телефон станциясының құрылысы аздап айқасу мүмкiн, өйткені оны квартал
бұрышына немесе көше шетiне орналастыруды қалағанымыз жөн.
4. Шкаф бөлiсiнiң сыйымдылығын анықтау
Шкаф сыйымдылығының мөлшерiн анықтау кезiнде, шкаф бөлiктерi барлық
сыйымдылықтардың келесi бiрлiктерiмен, яғни 600х2 және 1200х2 шығарылатын
қажеттi түрде көңiлге алынуы керек. Сыйымдылықтардың әрқайсысы 2 бөлiкке
бөлiнедi: магистралды сыйымдылықтар және бөлiс сыйымдалықты кабельдер 3.3-
кестеде көрсетiлген типтiк шкафтардың мiнездемелерi келтiрiледi.
Nш шкаф сыйымдылығының типiн таңдау теоретикалық түрде алынады.
Оптималды Nш мәнiн мына формула бойынша есептеуге болады.
N ш р = ln , номерлер,
(9)
мұндағы -телефон тығыздығының орта мәнi, ол мына формула бойынша
анықталады
, номерлер га,
(10)
мұндағы f1 - шкаф саласындағы конфигурация коэфициентiнiң орта мәнi, ол
әдетте 1,2 –ге теңетiлiп қабылданады;
ln –РАТС пен шкафтың арасындағы арақашықтық, м;
1,1 –коэффицент, магистралды (3%) және түзу сызықтарға (7%) болатын
эксплуатациялық қоймаларды ескередi.
а және h – бөлiстiң көлемi.
номерга, номерлер
номерлер
Балғышаның минимум болғаны, 1 7.4 суреттегi графиктен көрiнедi,
сондықтан Nш.р. шаманы түстi металдарды үнемдеу мақсатымен Nш.т. жаққа
қарай жуықтайды. Осымен, абоненттер жолдарын құрастыру шкафтық желi бойынша
шкафтың сыйымдылық бөлiсi анықталады. Бiрақ қазiргi уақытта
комбинироваланған жүйе қолданылады: шкафтық және тура қоректену
(шкафсыздық). Сонымен қатар тура қоректену жүйе телефондарды орналастыру
үшiн қолданылады. Олар РАТС - тың жанында орналасқан. Олар мысалмен 300 м
дейiнгi арақашықтықта орналасқан. Үлкен арақашықтықтарда шкафтық жүйе
қолданылады.
Тура қоректену тұрғындар арасында кенейетiнiн байқау керек. Сонымен
бiрге, ақырғы желiсi телефон сандарының өсуiне кезде көп қабатты үйлермен
толтырылған микроаудандар үлкен телефондық тықыздыққа ие, ол болса шкаф
бөлiстердiң үлкен типтiк сиымдылқтары 1200х2-нi қолдануға әкелiп соқтырады.
Тәжірибе бойынша қарастырылып отырған телефон ауданында РАТС- тан 300
м радиус пунктир сызығымен дөңгелек жүргiзiледi, телефон құрылысының тура
қорегiн шектендiр, содан кейiн жуық 600м радиусты дөңгелектейді. Сақина
iшiнде 300 м және 600 м радиуста 600х2 типтiк сыйымдылықты шкафтар
орналыстырылады. Радиусы 600 м артық зонада 1200х2 сыйымдылықты шкафтар
орналасады. Көрсетiлген ойларда ұсыныстық мiнездеме жүргiзiледi. Ақырғы
жауап нақты шкафтар аумағындағы телефондар санынан және конфигурациядан
шығарылып қабылданады.
Шкаф бөлiгiнiң мөлшерi шкафтың сыйымдылығына және жоспардағы телефон
құрылыстар санын орналасуына байланысты анықталады. 600х2 шкаф үшiн
жоспарда телефон құрлыстарының саны 180÷185, 1200х2-шкаф үшін 450÷460.
Сәйкесiнше 200х2 и 500х2 қоймасы бар шкафты магистралдық кабелдерге арнап
таңдайды. Шкаф бөлiгiнiң шекарасын кварталды (1,2,3) бөлiктерге бөлiп
тиiстi және көшелермен жолдармен ¼ту керек ғимараттарды сәйкесiнше шкаф
бөлiгiнiң шекарасы бiрлiкпен тiктөртбұрышқа жақындауы тиiс f1 = 1÷1,2.
Шкаф бөлiгiнiң iшiнде шкафты құру орны тұрмыс немесе қызмет
корпустардың орналасуына байланысты, әдетте магистралдық кабелге жағын
орналасқан үлкен корпус. Корпус iшiнде шкаф подъезде немесе подвалда
орналастырылады, ол шкафтың маркасы ШРП.
5 Магистралдық және бөлiс желiлердiң сұлбаларын салу
РАТС – тан шығатын М-1 магистральді желі кабелінің сұлбасын салайық
Сурет 2.- М-1 магистральді желі кабелінің сұлбасы
Ауданның жоспары масштабпен сызылғандықтан, оның iшiне типтiк
сиымдылықтары көрсетiлген шкафтар қойылады. Магистралдық желi – ол РАТС-тан
РШ-ға дейiнгi аумақтағы кабелдер, ол тура қоректену схемалары РАТС-тан РК-
ға дейiнгi аумағы. Магистралдық кабелдердiң бөлiгi абоненттiк жолдардың
барлық ұзындығынан 85 ... 90% құрайды. Магистралдық желiлерде бөлiс желiге
қарағанда, үлкен сиымдылықты кабелдердердi қолданады. Ол үнемдi болады,
өйткенi үлкен сиымдылықты кабелдiң километр-жұбының бағасы арзан. Әр шкаф
РАТС-пен ең үлкен жұпты кабелмен қосылуы керек, маркалары ТПП 2400х2х0,32
немесе ТПП 1200х2. Шкафтағы магистралдық кабелiнiң сиымдылығы 1200х2 ден
әлдеқайда аз ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
