мазмұны
Кіріспе 5
1 Тұтас темірбетон құрылымындағы жұмыстардың технологиялық 6
картасын жасаудағы тәртіп және ерекшеліктері
1.1 Операциялар бірқатар барлық жағдайларда жүзеге асырылу 6
сатылары
2 Pre-монтаж 11
2.1 Интеграция дәрежесіне байланысты ажырату 11
2.2 Кірпіш ғимараттарды темір бетон бұйымдар элементтерін орнату 12
3 Темір-бетон конструкцияларын орнату кезінде Бірыңғай қателер 22
3.1 Темір-бетон конструкцияларымен жұмыс жасау 22
ҚОРЫТЫНДЫ 25
Пайдаланылған әдебиеттер тізімі 26
Кіріспе
Монолитті қарсы темірбетон мәні, темірбетон конструкциясы
зауыттарында жасалған және одан соң құрылыс жеткізіледі және дизайн қалыпта
жиналған болып табылады. Зауытында болып жатқан сол негізгі процестерге
темірбетон технологиясы басты артықшылығы. Бұл Сізге өндірістік және сапалы
конструкцияларын шарттары бойынша жоғары өнімділікті қол жеткізуге
мүмкіндік береді. Сонымен қатар, зауытта ғана әдетте мүмкін кернеуленген
ЖБК өндірісі.
Дайындау тәсілі кемшілігі конструкцияларын кең ассортиментін өндіруге
қабілетті. Бұл әдеттегі қорама шектелген өндірілген құрылымдардың, алуан
әсіресе қолданылады. Шын мәнінде, өндірістік өсімдіктер жаппай қолдануды
талап ететiн ғана құрылымын жасалады. Осы фактіні ескере отырып, темір
технологияларды кеңінен енгізу кезегінде облысы сәулет деградацияға әкеледі
ұқсас ғимараттар саны көп, туындатады. Бұл құбылыс жаппай құрылыс кезеңінде
КСРО байқалды.
Көп көңіл процесс технологиялық схемасын өндірістік өндірістік
өсімдіктер төленеді. Ол бірнеше технологиялық схемаларын пайдаланады:
Конвейер технологиясы. Бір машинадан жылжытылады нысандары өндірілген
элементтері. Пішінді жылжыту ретінде технологиялық процестер, дәйекті
орындалды.
Конвейер технологиясы. Бір машинадан жылжытылады нысандары өндірілген
элементтері. Пішінді жылжыту ретінде технологиялық процестер, дәйекті
орындалды.
1 Тұтас темірбетон құрылымындағы жұмыстардың технологиялық картасын
жасаудағы тәртіп және ерекшеліктері
Тақырып-жиынтық технологиясы технологиялық операциялар зауытының сәйкес
филиалдарында жүзеге асырылады, және өнімнің пішіні басқа крандары бір
машинада жылжытылады.
Плакат технологиясы. Өндіру процесінде Өнімдер стационарлық қалады
және стационарлық бірлік нысандарын бойымен жылжиды.
Шиеленіс және шиеленіс бетон негізделеді, сондай-ақ шиеленіс күшейту
екі негізгі жолы: электротермиялық және electrothermomechanical
кернеуленген құрылымдарда кернеудің екі жолдарын пайдаланылады.
Орнату үшін өнімдерді дайындау. Pre-монтаж, Чалочные. Көтеру және
орнату конструкцияларын шарттары
Орнату үшін дайындау
Орнату алдында, бұрын белгiленген құрылымдардың мәртебесін, сондай-ақ
орнатылған болуы керек элементтерді тексеріңіз. орнату үшін
конструкцияларын дайындау енгізілген операциялар құрамы, ол құрылыс түріне
және орнату қабылданған әдісіне байланысты.
1.1 Операциялар бірқатар барлық жағдайларда жүзеге асырылу сатылары
Операциялар бірқатар барлық жағдайларда жүзеге асырылады:
1) Әрбір элемент ол мөрі мен мөр биржадан тыс дұрыс өндірме, ендірілген
бөліктеріне коррозияға қарсы жабын зақымдалған және жобаға нығайту
мәселелері өзекті және деформацияланған етілмейтін бар көз жеткізу үшін
тексерілетін орнатылған. Сонымен қатар, құрылымы жобалау және монтаждау
тесік олардың диаметрі болуын тексеріңіз. металл бөлшектерді нақты
өлшемдері метрлік немесе өлшеу таспа тексереді. бетон сызаттар, шұңқырлар
мен Жанжал тегін болуы тиіс, және геометриялық нысаны жобасын сәйкес келуі
керек. Қалпына келтіру үшін дайындалған жобалау кезінде осьтік тәуекелдерді
қолданылуы тиіс.
2) барлық құрылыс дайындау кезінде тазартылған болып табылады. Түзетіп
майысқан бөлшектер, бетон узелки шығарып тот щеткалар металл щеткалар

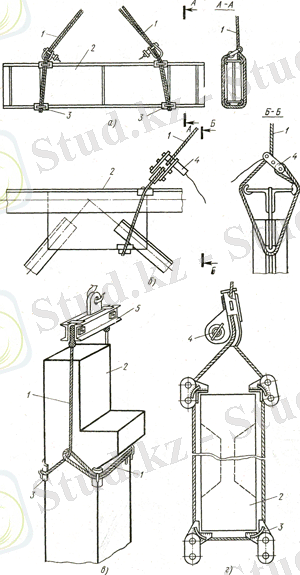

Сурет 1. Байланған обхват белдіктер схемалық строповкасы.
- металл сәулелер, б - жоғарғы хорда - бағанында, мырза бөрене;
1 – строп , 2 - жобалау, 3 - қаптау, 4 - жартылай автоматты блоктау, 5 -
жорық.
Такелажбен
Икемді белдіктер, траверс, механикалық және вакуумдық қысқыштары түрінде
түрлі өңдеу құрылғыларды қолдануға Құрастырмалы Строповка үшін.
Оның элементі құрылымдық ерекшеліктерін байланысты итарқа түрлі әдістерін
орнатылған:
• Обхват;
• ілмектер;
• Байланған..
Көтеру үшін маңызды талаптардың бірі: құрылғылар - мүмкіндігі жерге
немесе тікелей жүргізуші кабинасында элементтерді жүген.

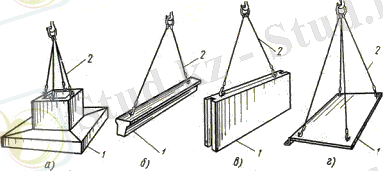

Монтаждау үшін қондыратын ілмектер
Сурет 2
Тарпа дистанционды ағыту

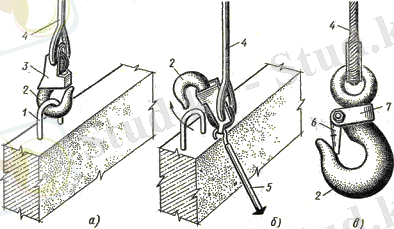

Ілмектің қашықтан таратылуға көтергіш құрылғы сурет 3.
сүзгішті Қызметі: - Строповка кейін, б - жүген кейін - қауіпсіздік
құралымен ілгекке; 1 - сүзгішті, 3 - - мылтық, 4 - сызықтар, -tyaga 5, 6 -
экстрактор көктемгі 7 - болты жақша ілмектер 2 орнату.
Жүген қабырға панельдері үшін, арқалықтар, көпірлер, электр өңдеу
құрылғылар қашықтағы құрылғымен қамтамасыз етілген. Мұндай құрылғының
негізгі элементтері - ілмекпен карабин, 3 және 5-таяғы 2. жүген сызықтар
тұйықталу ілмектер, 4 және 5-шығыс тарту ілмекті 2 әлсіреуі. Қолданбалы,
сондай-ақ қауіпсіздік құралымен Крюков. Extractor көктемгі 6, жүк болтты 7
сүзгішті кронштейнге қорғалған сақтай. Тыс stropuemogo элементімен Hook
зауыты.
Такелажбен жаулап
Бетон элементтері жоқ монтаждау қойындылар болса, оның шығыңқы
бөліктерінің төменгі қағып жобалау және салу саңылауларынан, сондай-ақ
үйкеліс күреске арқылы итарқа элементтерін түсіреді.

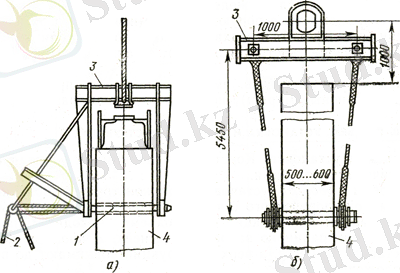

Дизайн жақ. Такелажные істікті тесіктерін сурет: 4
Қашықтағы бақыланатын, б - қашықтан басқару пультін пайдаланбай; 1 -
жылжымалы пин 2 - арқан 3 - 4 жорық – Баған

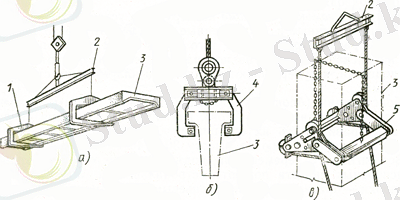

Сурет 5. Такелажды конструкциялары Түсірген:
жылы кенелер шығыңқы бөліктерінің үшін - - екінші төменгі, іріктелген
үйкеліс тыйым салу; 1 - консоль, 2 - 3, траверс - құрылыс 4 - басып
элементтері, 5 –қысым түсіру

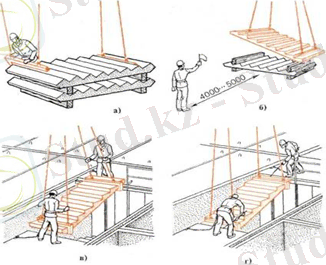

Қиғаш жобалау ұстанымын (баспалдақтар) бар элементтер көтерген кезде,
түрлі ұзындығы итарқа пайдаланыңыз.
2 Pre-монтаж
2.1Интеграция дәрежесіне байланысты ажырату
Ғимараттар кешенді блоктарын орнату кезінде жұмыс ұзақтығы мен көлемін
қысқартты, ол steeplejack жұмыс көлемін азайтады. Интеграция дәрежесіне
байланысты ажыратады:
• Melkoelemenunoe;
• Bitmap;
• блок;
• Komplektnoblochnoe;
Немесе кран орталық қоймалардың монтаждау саласындағы алдын ала құрастыру
негіздері. тиімді құралдары, жабдықтар мен құрал-жабдықтарды пайдалану
арқылы шоғырландыру қажет қарқынын, өндірістік процестерді барынша
механикаландыру, жоғары өнімділікті қамтамасыз етуі тиіс ұйымдастыру
сайтында жұмыс істейді.
Ірі ғимараттардың орнату негізгі схемасы
Ғимараттың орнату тізбегі көптеген факторларға байланысты:
• Ғимараттың құрылымдық ерекшеліктерін;
• ұсынылған технологиялық картасы тізбегінен орнату;
• растяжек, ұстағыш, монтаждау аксессуарлардың болуы.

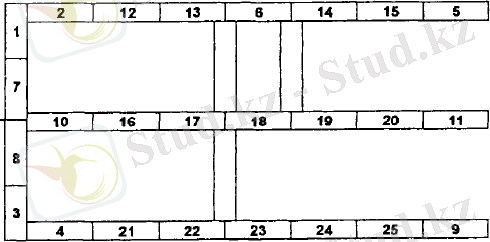

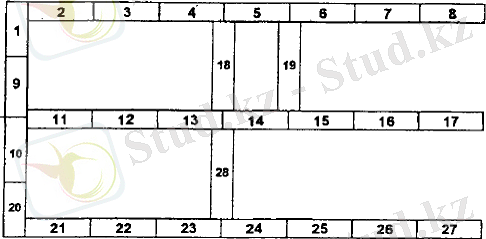

Сайтына қоймасының ірі ғимараттардың 1. ұйымдастыру
Сатына қоймасы бар элементтердің ұйымдастыру сурет 6.
Элементтері құрастыру кран саласындағы қабатында алдын ала орнатылған
импортталатын және орналастырылады. Олар кез келген ретпен орнату үшін
берілуі мүмкін, бұл құрама элементтерін орнату үшін ең жақсы жағдай
жасайды. Ассамблея жабық жасушалар қалыптастыру қағидаты бойынша әкеледі.
Бірінші бірінші ұяшықты немесе бұрыштық элементтерін жасау баспалдақпен
орнатылады. Mount Lighthouse соңы панелі, содан кейін ішкі қабырғалардың
және жай қаланды плиталар ішінде орнатылған жабық ұяшықты, қалыптастыру
көршілес қабырға панельдері мен бөлімдерді орнатыңыз. Орнату Бұл әдістің
көмегімен уақытша бекіту элементтерін құрылғылардың ең аз санын талап
етеді.

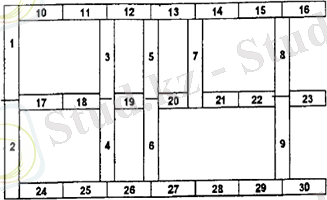

2. орнатылған панельдер схемасы
Айлық панелдері бар элементтердің сурет 7. ұйымдастыру
Бұл тұрғын үй және қоғамдық ғимараттардың әр түрлі монтаждау дәстүрлі
әдісі болып табылады. Ол аралық геодезиялық бақылауды жеңілдетеді кезде,
белгілі бір аумақтарда қызметкерлердің ығыстыру жойылды. Орнату сілтеме
ретінде қабылданған Маяк панельдер басталады. Содан кейін ол жабық
тіктөртбұрыш принципі бойынша жалғасуда дәйекті сыртқы, ішкі көлденең және
zahvatki ішінде бойлық қабырғалардың, Баспалар мен шерулер туралы панелін
орнатылған. Соңғы тақтасында, бөлімдер, төбелік панельдер және балкон
плиталарын орнату.
Көлік ірі ғимараттардың. Ұйымдастыру 8
9. ұйымдастыру үй-құрылыс комбинатының сурет.
Дәйекті құрама аты бірдей қойылды ретінде тәсілі, сол құрастыру
операцияларын қайталау негізделген. Күрт өсті өнімділігін нәтижесінде.
Объектіде кезінде бір ауысым аттас элементтерді ғана қойылған болса,
зауыттық партия мүшелерінің оңай сатып алу құрылыс алаңында жіберіледі.
Қатты ұялы уақытша бекіту элементтері үшін құрылғылар үшін қажеттігін
арттырады, жасалмайды.
5. (Cурет. Төменде) көлденең тірек қабырғалары қозғалысы панельдер
теңестіру мұқият тексеру және бақылау осы қабырғаларын түпнұсқа орнату
талап етеді. Содан кейін, орнату әдетте - алыс белгішесін түртіңіз, сыртқы
және ішкі түртіңіз панеліне жақын.
Көлденең подшипник қабырғасында 10. ұйымдастыру сурет.
2.2 Кірпіш ғимараттарды темір бетон бұйымдар элементтерін орнату

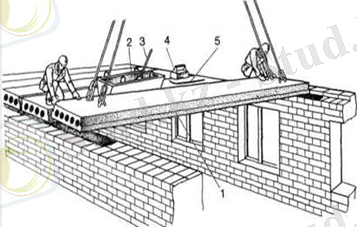

Төбелер. Кірпіш ғимаратында темірбетон плиталар қарым-қабат, қабырғалары
мен арқалықтар орналастырылады.

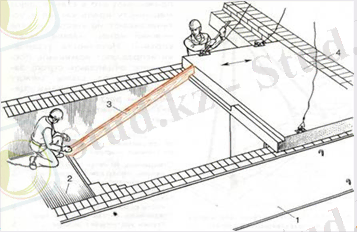

Ригельдерді (жұмыс істейді) (Cурет. 11, б) кірпіш қалау бойымен кірпіш
қабырғаға жатып бетон жастықтары 1, негізделген. Ғимараттың бөлімінде
шеңберінде жоғарғы жастық Көтеріңкі айырмашылық 10 мм артық емес болуы
тиіс.

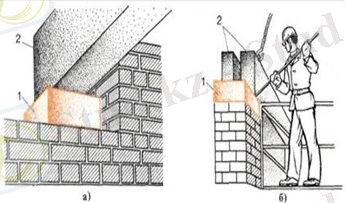

Ris.11.Ustanovkarigelya (Run) және - vidoporynastene, b- nastolbe;
-zhelezobetonnayapodushka 1, 2 - трассасының
Montazharigeley алдында (жұмыс істейді) тегістеу құралы көлденең қолдау
жастықтар тексерілуі тиіс. Екі циклдерге ригельдерді итарқа, тірек тарады
ерітіндіге түскен төсекте орнату сайт және төменгі беріледі. Сынықтары
түзетілген жобалау позиция ригельдерді дейін. Болт тек жұмыс Paw сынықтары,
бойлық осіне перпендикуляр болуы мүмкін жылжытыңыз. Әйтпесе, бұрғыны
сүйенеді онда қабырғалар немесе бағаналардың тұрақтылығына қауіп төндіретін
болуы мүмкін. Орман түгендеу жұмыс істейтін Орнатушы. Көлденең (көру
тұрғысынан және бұрын орнатылған көлденең жолақтары) және тік (тіктеуіш)
болтты бұрын белгiленген құрылымдардың (жобаға қосылу нүктесіне әдісі) қоса
тіркеледі, содан кейін stropy.Do орнатуды алып тастау болып табылады
теңестіру кейін жоғарғы қабат подшипниктер ұстанымын тексеріңіз іргетасын
жабылатын қалау жоғарғы қабырғаға периметрі бойынша ғимараттың сол
жазықтықта (қабатта ішінде Көтеріңкі айырмашылық 15 мм-ден аспауы керек)
.To, жабынның қалыптастырған көлденең төбесін қамтамасыз zahvatki ішінде
мынадай priemami.V ұнайды (бөлім) болуы немесе теңестірудің көмек немесе
икемді деңгейімен жұмыс істейді керек белгісі. е. т, байланысты орнату
көкжиектен тәуекелдер (алдын-ала белгіленген темір жол бойынша)
қолданылатын, құрылымдар қабаттасатын nahoditsyaniz береді. Белгілері
құрылыс қоспаларын стек тегістеу қабаты (миномет) (а сымы-prichalku
бойынша), оның ережені теңестірді және тең 3 жаңа піскен миномет қалыңдығы
қолдау қабатына тарату, пластина (панель) едендерді бекіткішін, беріктігін
50% сатып алады, кейін тегістеу бойынша ... 4 мм .
Тағы бір жолы монтаждау орта подшипник беттерді тегістеу сөреде көкжиегі
деңгейіне қолданылатынын ғимараттың периметрі бойынша әр 5 ... 6 м
орнатылған. Бұл жағдайда, миномет буындары жұқа болуы тиіс, бұл шын мәнінде
негізделген. Пластиналар тартыңыз-сымын prichalku олардың монтаждау және
пластина төсек илеп астында тікелей орнатылған кезде беті төсек-бағанда
жоғарыда 2 ... 3 мм болатын, сондықтан таралады. Пластиналар орман түгендеу
(кестелер) және кейіннен тақталар орнатушылар төсеу үшін бет қабырғалар
басталады орнату naraneeulozhennyhplitah болып табылады.
Кран операторы, екі орнатушы (4-ші және 3-ші орын) және Монтажник (3
санаты): төрт төбе қорғасын элементі орнату. Монтажник уіш тақталар төрт
филиалы Sling. Төбеде (помост басы) орналасқан екі реттегіш, әр қолдау
тақталар бір жатып (Cурет. 12) орнатылған. Олар берген пластинаны
қабылдайды, оны ашып ұстанымын жобалау төмендету бағытталған.
12-сурет. Плиткалар төсеу: 1 - пеш, 2 - 3 ерітіндісімен қорап - күрек, 4
- тартпасы sinstrumentom 5 - сынықтары
Шағын Түзеткіш табақшалар инсталляторы белдемді алып тастау үшін
сынықтары жеткізіңіз. Қабырғаларға перпендикуляр бағытта пластинасын
жылжытыңыз, қолайсыз болып табылады. Сондықтан Сіз миномет төсек бойынша
плита бұрын қолдау қажет ені алуға оның сайты келуге сенімді болуы тиіс.
Әрбір плита төсеу кейін оның ұшақ көрген көлденең төбеге тексеру және қажет
әдетте болса. Сіз пластинаның ұшағы кранмен көтеріледі іргелес, бұрын
қаланды астам 4 мм кестесінде, дұрыс миномет төсек сәйкес келеді және
туралау тұрақты кейін іргелес қалау қабырғаға ендірілген якорь монтаждау
қойындыларды дәнекерлеу арқылы, zanovo.Plity едендерді орнату жоқ екенін
байқасаңыз пластиналар монтаждау қойындылар үшін байламдарды бекітіңіз.
Орнату жабылса кейін мөрмен қабырғалары зайыптылар қабат. Кем дегенде 120
мм тереңдікке қуыстарына оңай бетон немесе дайын betonnymii тығындар
толтыру оқшаулау сыртқы қабырғаларында opiranii кезінде қуыс төсемдерді
оларды. Сондай-ақ, ішкі тірек қабырғалар негізделген, пластина ауыр бетон
қуыстарына немесе сусымалы жапырақтары енгізілген. Бұл Вышележащий
құрылымын қысыммен бұзған бастап еден плиталар аяғы бөліктерін қорғау үшін
қажет.
Бөгеті. Кірпіш ғимараттарда көпір қолдау, сондай-ақ монтаждау
қойындыларды көтеру мен ерітінді дайындалған төсек қою белгілеген істейді,
және қолмен орналастырылған жай permychki. Орнатқан кезде ауданы подшипник
тік таңбалар және көлденең мөлшерін орнату дәлдігін қамтамасыз етеді.
Баспалдақтар және платформалар. элементтері ғимарат қабырғаларды тұрғызу
ретінде орнатылады. аралық тергіш және езінді баспалдақ ішкі қабырғалары
бойымен шеру орнатыңыз. Екінші (қабатты) түйреуіш және екінші наурыз - еден
төсеу соңында.
Орнату алдында, баспалдақ және шерулер олардың өлшемдерін тексеру. Содан
кейін кен орнын белгілеп қой, шешім iustanavlivayutploschadku қабатын
салыңыз.
жобалау көрсетілген позиция тік жазықтықта тексеріледі. Қону (сур. 13)
тұрғысынан ұстанымын калибрлеу баспалдақтар ұшу қолдау бөлігін профилін
көшіру, 3 primenyayut derevyannyyshablon.
Сурет. 172. қону орнын тексеру: Мен - тақталар, 2 аралық сот, 3 - үлгі 4
Ойын алаңы
Бірден лауазымы туралау платформа кейін баспалдақ ұшып орнатылған. Бұл
сізге жобаның сәл одан да көп көтергіш мүшесі көлбеу береді екі
қысқартылған филиалдары (сур. 14) Grab rastvor.Lestnichny наурыз
салпыншақты итарқа төрт-филиалының дейін баспалдақтар және платформалар ұшу
жоғарғы салыстырмалы жағдайын, реттеуге мүмкіндік береді. Сіз оны төменгі
сот қолдады Бірінші баспалдақ ұшып орнату, содан кейін жоғарғы жағындағы
кезде. Posadkamarshanaopornye сайт керісінше барады, онда ол жоғарғы
алаңнан түсіп кетуі мүмкін. Осы наурыз, қону, сондай-ақ жоғарғы және
төменгі платформалар арасында бөлшектейтін орын алуы мүмкін.
Баспалдақтар төрт филиалы сақпан туралы Ris.14.Podema рейстері:
1.2 - кронштейндер, 3 - филиалы салпыншақты 4 - карабиндер
Ерітінді қыртыстарының қолдау жергілікті қону ұйымдастыру наурыз
орнатушылар орнатпас бұрын, бір шпателя оны мен эскиздерін тегістеу. Сіз
орнату кезінде бір шерулер орнатушы басқа, төменгі қабатта орналасқан -
баспалдақ жанында Вышележащий Тiк бұрышты немесе ормандарды туралы. Сайттың
жоғарғы ағымымен наурыз монтаждау отырып, кіре жібереді. Жоғарғы, содан
кейін 30 биіктікте ... posadkimarsha 40 см екі орнатушы сигнал беруге,
қабырғаға оны басқан және кран бірінші орында наурыз төменгі ұшын
орнатылған. Дәлсіздіктер дұрыс орнату CrowBar, содан кейін цемент езеді
және түзетілген түгендеу қоршауы бар ұшу және қону арасындағы буын
zamonolichivayut белдемді ажыратыңыз.
Рұқсаттар lestnichnyhmarsheyiploschadok otproektnogopolozheniyasbornyh.
Ауытқу жобаның жоғарғы қонуға белгілеу ... .. 5
Көлденең аудандардың ауытқуға ... ... ... ... ... ... ... ... ... . .. 5
Іргелес қадамдардың биіктігі айырмашылық жоғарғы беті ... ... ... .3
Көлденең протекторлық баспалдақтары ... ... . 5 ауытқу
Монтаждау жоқ петель баспалдақпен шанышқымен көтеріңіз.
Суретте схемасы орнату. 15,
15-сурет. ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Кіріспе 5
1 Тұтас темірбетон құрылымындағы жұмыстардың технологиялық 6
картасын жасаудағы тәртіп және ерекшеліктері
1.1 Операциялар бірқатар барлық жағдайларда жүзеге асырылу 6
сатылары
2 Pre-монтаж 11
2.1 Интеграция дәрежесіне байланысты ажырату 11
2.2 Кірпіш ғимараттарды темір бетон бұйымдар элементтерін орнату 12
3 Темір-бетон конструкцияларын орнату кезінде Бірыңғай қателер 22
3.1 Темір-бетон конструкцияларымен жұмыс жасау 22
ҚОРЫТЫНДЫ 25
Пайдаланылған әдебиеттер тізімі 26
Кіріспе
Монолитті қарсы темірбетон мәні, темірбетон конструкциясы
зауыттарында жасалған және одан соң құрылыс жеткізіледі және дизайн қалыпта
жиналған болып табылады. Зауытында болып жатқан сол негізгі процестерге
темірбетон технологиясы басты артықшылығы. Бұл Сізге өндірістік және сапалы
конструкцияларын шарттары бойынша жоғары өнімділікті қол жеткізуге
мүмкіндік береді. Сонымен қатар, зауытта ғана әдетте мүмкін кернеуленген
ЖБК өндірісі.
Дайындау тәсілі кемшілігі конструкцияларын кең ассортиментін өндіруге
қабілетті. Бұл әдеттегі қорама шектелген өндірілген құрылымдардың, алуан
әсіресе қолданылады. Шын мәнінде, өндірістік өсімдіктер жаппай қолдануды
талап ететiн ғана құрылымын жасалады. Осы фактіні ескере отырып, темір
технологияларды кеңінен енгізу кезегінде облысы сәулет деградацияға әкеледі
ұқсас ғимараттар саны көп, туындатады. Бұл құбылыс жаппай құрылыс кезеңінде
КСРО байқалды.
Көп көңіл процесс технологиялық схемасын өндірістік өндірістік
өсімдіктер төленеді. Ол бірнеше технологиялық схемаларын пайдаланады:
Конвейер технологиясы. Бір машинадан жылжытылады нысандары өндірілген
элементтері. Пішінді жылжыту ретінде технологиялық процестер, дәйекті
орындалды.
Конвейер технологиясы. Бір машинадан жылжытылады нысандары өндірілген
элементтері. Пішінді жылжыту ретінде технологиялық процестер, дәйекті
орындалды.
1 Тұтас темірбетон құрылымындағы жұмыстардың технологиялық картасын
жасаудағы тәртіп және ерекшеліктері
Тақырып-жиынтық технологиясы технологиялық операциялар зауытының сәйкес
филиалдарында жүзеге асырылады, және өнімнің пішіні басқа крандары бір
машинада жылжытылады.
Плакат технологиясы. Өндіру процесінде Өнімдер стационарлық қалады
және стационарлық бірлік нысандарын бойымен жылжиды.
Шиеленіс және шиеленіс бетон негізделеді, сондай-ақ шиеленіс күшейту
екі негізгі жолы: электротермиялық және electrothermomechanical
кернеуленген құрылымдарда кернеудің екі жолдарын пайдаланылады.
Орнату үшін өнімдерді дайындау. Pre-монтаж, Чалочные. Көтеру және
орнату конструкцияларын шарттары
Орнату үшін дайындау
Орнату алдында, бұрын белгiленген құрылымдардың мәртебесін, сондай-ақ
орнатылған болуы керек элементтерді тексеріңіз. орнату үшін
конструкцияларын дайындау енгізілген операциялар құрамы, ол құрылыс түріне
және орнату қабылданған әдісіне байланысты.
1.1 Операциялар бірқатар барлық жағдайларда жүзеге асырылу сатылары
Операциялар бірқатар барлық жағдайларда жүзеге асырылады:
1) Әрбір элемент ол мөрі мен мөр биржадан тыс дұрыс өндірме, ендірілген
бөліктеріне коррозияға қарсы жабын зақымдалған және жобаға нығайту
мәселелері өзекті және деформацияланған етілмейтін бар көз жеткізу үшін
тексерілетін орнатылған. Сонымен қатар, құрылымы жобалау және монтаждау
тесік олардың диаметрі болуын тексеріңіз. металл бөлшектерді нақты
өлшемдері метрлік немесе өлшеу таспа тексереді. бетон сызаттар, шұңқырлар
мен Жанжал тегін болуы тиіс, және геометриялық нысаны жобасын сәйкес келуі
керек. Қалпына келтіру үшін дайындалған жобалау кезінде осьтік тәуекелдерді
қолданылуы тиіс.
2) барлық құрылыс дайындау кезінде тазартылған болып табылады. Түзетіп
майысқан бөлшектер, бетон узелки шығарып тот щеткалар металл щеткалар
Сурет 1. Байланған обхват белдіктер схемалық строповкасы.
- металл сәулелер, б - жоғарғы хорда - бағанында, мырза бөрене;
1 – строп , 2 - жобалау, 3 - қаптау, 4 - жартылай автоматты блоктау, 5 -
жорық.
Такелажбен
Икемді белдіктер, траверс, механикалық және вакуумдық қысқыштары түрінде
түрлі өңдеу құрылғыларды қолдануға Құрастырмалы Строповка үшін.
Оның элементі құрылымдық ерекшеліктерін байланысты итарқа түрлі әдістерін
орнатылған:
• Обхват;
• ілмектер;
• Байланған..
Көтеру үшін маңызды талаптардың бірі: құрылғылар - мүмкіндігі жерге
немесе тікелей жүргізуші кабинасында элементтерді жүген.
Монтаждау үшін қондыратын ілмектер
Сурет 2
Тарпа дистанционды ағыту
Ілмектің қашықтан таратылуға көтергіш құрылғы сурет 3.
сүзгішті Қызметі: - Строповка кейін, б - жүген кейін - қауіпсіздік
құралымен ілгекке; 1 - сүзгішті, 3 - - мылтық, 4 - сызықтар, -tyaga 5, 6 -
экстрактор көктемгі 7 - болты жақша ілмектер 2 орнату.
Жүген қабырға панельдері үшін, арқалықтар, көпірлер, электр өңдеу
құрылғылар қашықтағы құрылғымен қамтамасыз етілген. Мұндай құрылғының
негізгі элементтері - ілмекпен карабин, 3 және 5-таяғы 2. жүген сызықтар
тұйықталу ілмектер, 4 және 5-шығыс тарту ілмекті 2 әлсіреуі. Қолданбалы,
сондай-ақ қауіпсіздік құралымен Крюков. Extractor көктемгі 6, жүк болтты 7
сүзгішті кронштейнге қорғалған сақтай. Тыс stropuemogo элементімен Hook
зауыты.
Такелажбен жаулап
Бетон элементтері жоқ монтаждау қойындылар болса, оның шығыңқы
бөліктерінің төменгі қағып жобалау және салу саңылауларынан, сондай-ақ
үйкеліс күреске арқылы итарқа элементтерін түсіреді.
Дизайн жақ. Такелажные істікті тесіктерін сурет: 4
Қашықтағы бақыланатын, б - қашықтан басқару пультін пайдаланбай; 1 -
жылжымалы пин 2 - арқан 3 - 4 жорық – Баған
Сурет 5. Такелажды конструкциялары Түсірген:
жылы кенелер шығыңқы бөліктерінің үшін - - екінші төменгі, іріктелген
үйкеліс тыйым салу; 1 - консоль, 2 - 3, траверс - құрылыс 4 - басып
элементтері, 5 –қысым түсіру
Қиғаш жобалау ұстанымын (баспалдақтар) бар элементтер көтерген кезде,
түрлі ұзындығы итарқа пайдаланыңыз.
2 Pre-монтаж
2.1Интеграция дәрежесіне байланысты ажырату
Ғимараттар кешенді блоктарын орнату кезінде жұмыс ұзақтығы мен көлемін
қысқартты, ол steeplejack жұмыс көлемін азайтады. Интеграция дәрежесіне
байланысты ажыратады:
• Melkoelemenunoe;
• Bitmap;
• блок;
• Komplektnoblochnoe;
Немесе кран орталық қоймалардың монтаждау саласындағы алдын ала құрастыру
негіздері. тиімді құралдары, жабдықтар мен құрал-жабдықтарды пайдалану
арқылы шоғырландыру қажет қарқынын, өндірістік процестерді барынша
механикаландыру, жоғары өнімділікті қамтамасыз етуі тиіс ұйымдастыру
сайтында жұмыс істейді.
Ірі ғимараттардың орнату негізгі схемасы
Ғимараттың орнату тізбегі көптеген факторларға байланысты:
• Ғимараттың құрылымдық ерекшеліктерін;
• ұсынылған технологиялық картасы тізбегінен орнату;
• растяжек, ұстағыш, монтаждау аксессуарлардың болуы.
Сайтына қоймасының ірі ғимараттардың 1. ұйымдастыру
Сатына қоймасы бар элементтердің ұйымдастыру сурет 6.
Элементтері құрастыру кран саласындағы қабатында алдын ала орнатылған
импортталатын және орналастырылады. Олар кез келген ретпен орнату үшін
берілуі мүмкін, бұл құрама элементтерін орнату үшін ең жақсы жағдай
жасайды. Ассамблея жабық жасушалар қалыптастыру қағидаты бойынша әкеледі.
Бірінші бірінші ұяшықты немесе бұрыштық элементтерін жасау баспалдақпен
орнатылады. Mount Lighthouse соңы панелі, содан кейін ішкі қабырғалардың
және жай қаланды плиталар ішінде орнатылған жабық ұяшықты, қалыптастыру
көршілес қабырға панельдері мен бөлімдерді орнатыңыз. Орнату Бұл әдістің
көмегімен уақытша бекіту элементтерін құрылғылардың ең аз санын талап
етеді.
2. орнатылған панельдер схемасы
Айлық панелдері бар элементтердің сурет 7. ұйымдастыру
Бұл тұрғын үй және қоғамдық ғимараттардың әр түрлі монтаждау дәстүрлі
әдісі болып табылады. Ол аралық геодезиялық бақылауды жеңілдетеді кезде,
белгілі бір аумақтарда қызметкерлердің ығыстыру жойылды. Орнату сілтеме
ретінде қабылданған Маяк панельдер басталады. Содан кейін ол жабық
тіктөртбұрыш принципі бойынша жалғасуда дәйекті сыртқы, ішкі көлденең және
zahvatki ішінде бойлық қабырғалардың, Баспалар мен шерулер туралы панелін
орнатылған. Соңғы тақтасында, бөлімдер, төбелік панельдер және балкон
плиталарын орнату.
Көлік ірі ғимараттардың. Ұйымдастыру 8
9. ұйымдастыру үй-құрылыс комбинатының сурет.
Дәйекті құрама аты бірдей қойылды ретінде тәсілі, сол құрастыру
операцияларын қайталау негізделген. Күрт өсті өнімділігін нәтижесінде.
Объектіде кезінде бір ауысым аттас элементтерді ғана қойылған болса,
зауыттық партия мүшелерінің оңай сатып алу құрылыс алаңында жіберіледі.
Қатты ұялы уақытша бекіту элементтері үшін құрылғылар үшін қажеттігін
арттырады, жасалмайды.
5. (Cурет. Төменде) көлденең тірек қабырғалары қозғалысы панельдер
теңестіру мұқият тексеру және бақылау осы қабырғаларын түпнұсқа орнату
талап етеді. Содан кейін, орнату әдетте - алыс белгішесін түртіңіз, сыртқы
және ішкі түртіңіз панеліне жақын.
Көлденең подшипник қабырғасында 10. ұйымдастыру сурет.
2.2 Кірпіш ғимараттарды темір бетон бұйымдар элементтерін орнату
Төбелер. Кірпіш ғимаратында темірбетон плиталар қарым-қабат, қабырғалары
мен арқалықтар орналастырылады.
Ригельдерді (жұмыс істейді) (Cурет. 11, б) кірпіш қалау бойымен кірпіш
қабырғаға жатып бетон жастықтары 1, негізделген. Ғимараттың бөлімінде
шеңберінде жоғарғы жастық Көтеріңкі айырмашылық 10 мм артық емес болуы
тиіс.
Ris.11.Ustanovkarigelya (Run) және - vidoporynastene, b- nastolbe;
-zhelezobetonnayapodushka 1, 2 - трассасының
Montazharigeley алдында (жұмыс істейді) тегістеу құралы көлденең қолдау
жастықтар тексерілуі тиіс. Екі циклдерге ригельдерді итарқа, тірек тарады
ерітіндіге түскен төсекте орнату сайт және төменгі беріледі. Сынықтары
түзетілген жобалау позиция ригельдерді дейін. Болт тек жұмыс Paw сынықтары,
бойлық осіне перпендикуляр болуы мүмкін жылжытыңыз. Әйтпесе, бұрғыны
сүйенеді онда қабырғалар немесе бағаналардың тұрақтылығына қауіп төндіретін
болуы мүмкін. Орман түгендеу жұмыс істейтін Орнатушы. Көлденең (көру
тұрғысынан және бұрын орнатылған көлденең жолақтары) және тік (тіктеуіш)
болтты бұрын белгiленген құрылымдардың (жобаға қосылу нүктесіне әдісі) қоса
тіркеледі, содан кейін stropy.Do орнатуды алып тастау болып табылады
теңестіру кейін жоғарғы қабат подшипниктер ұстанымын тексеріңіз іргетасын
жабылатын қалау жоғарғы қабырғаға периметрі бойынша ғимараттың сол
жазықтықта (қабатта ішінде Көтеріңкі айырмашылық 15 мм-ден аспауы керек)
.To, жабынның қалыптастырған көлденең төбесін қамтамасыз zahvatki ішінде
мынадай priemami.V ұнайды (бөлім) болуы немесе теңестірудің көмек немесе
икемді деңгейімен жұмыс істейді керек белгісі. е. т, байланысты орнату
көкжиектен тәуекелдер (алдын-ала белгіленген темір жол бойынша)
қолданылатын, құрылымдар қабаттасатын nahoditsyaniz береді. Белгілері
құрылыс қоспаларын стек тегістеу қабаты (миномет) (а сымы-prichalku
бойынша), оның ережені теңестірді және тең 3 жаңа піскен миномет қалыңдығы
қолдау қабатына тарату, пластина (панель) едендерді бекіткішін, беріктігін
50% сатып алады, кейін тегістеу бойынша ... 4 мм .
Тағы бір жолы монтаждау орта подшипник беттерді тегістеу сөреде көкжиегі
деңгейіне қолданылатынын ғимараттың периметрі бойынша әр 5 ... 6 м
орнатылған. Бұл жағдайда, миномет буындары жұқа болуы тиіс, бұл шын мәнінде
негізделген. Пластиналар тартыңыз-сымын prichalku олардың монтаждау және
пластина төсек илеп астында тікелей орнатылған кезде беті төсек-бағанда
жоғарыда 2 ... 3 мм болатын, сондықтан таралады. Пластиналар орман түгендеу
(кестелер) және кейіннен тақталар орнатушылар төсеу үшін бет қабырғалар
басталады орнату naraneeulozhennyhplitah болып табылады.
Кран операторы, екі орнатушы (4-ші және 3-ші орын) және Монтажник (3
санаты): төрт төбе қорғасын элементі орнату. Монтажник уіш тақталар төрт
филиалы Sling. Төбеде (помост басы) орналасқан екі реттегіш, әр қолдау
тақталар бір жатып (Cурет. 12) орнатылған. Олар берген пластинаны
қабылдайды, оны ашып ұстанымын жобалау төмендету бағытталған.
12-сурет. Плиткалар төсеу: 1 - пеш, 2 - 3 ерітіндісімен қорап - күрек, 4
- тартпасы sinstrumentom 5 - сынықтары
Шағын Түзеткіш табақшалар инсталляторы белдемді алып тастау үшін
сынықтары жеткізіңіз. Қабырғаларға перпендикуляр бағытта пластинасын
жылжытыңыз, қолайсыз болып табылады. Сондықтан Сіз миномет төсек бойынша
плита бұрын қолдау қажет ені алуға оның сайты келуге сенімді болуы тиіс.
Әрбір плита төсеу кейін оның ұшақ көрген көлденең төбеге тексеру және қажет
әдетте болса. Сіз пластинаның ұшағы кранмен көтеріледі іргелес, бұрын
қаланды астам 4 мм кестесінде, дұрыс миномет төсек сәйкес келеді және
туралау тұрақты кейін іргелес қалау қабырғаға ендірілген якорь монтаждау
қойындыларды дәнекерлеу арқылы, zanovo.Plity едендерді орнату жоқ екенін
байқасаңыз пластиналар монтаждау қойындылар үшін байламдарды бекітіңіз.
Орнату жабылса кейін мөрмен қабырғалары зайыптылар қабат. Кем дегенде 120
мм тереңдікке қуыстарына оңай бетон немесе дайын betonnymii тығындар
толтыру оқшаулау сыртқы қабырғаларында opiranii кезінде қуыс төсемдерді
оларды. Сондай-ақ, ішкі тірек қабырғалар негізделген, пластина ауыр бетон
қуыстарына немесе сусымалы жапырақтары енгізілген. Бұл Вышележащий
құрылымын қысыммен бұзған бастап еден плиталар аяғы бөліктерін қорғау үшін
қажет.
Бөгеті. Кірпіш ғимараттарда көпір қолдау, сондай-ақ монтаждау
қойындыларды көтеру мен ерітінді дайындалған төсек қою белгілеген істейді,
және қолмен орналастырылған жай permychki. Орнатқан кезде ауданы подшипник
тік таңбалар және көлденең мөлшерін орнату дәлдігін қамтамасыз етеді.
Баспалдақтар және платформалар. элементтері ғимарат қабырғаларды тұрғызу
ретінде орнатылады. аралық тергіш және езінді баспалдақ ішкі қабырғалары
бойымен шеру орнатыңыз. Екінші (қабатты) түйреуіш және екінші наурыз - еден
төсеу соңында.
Орнату алдында, баспалдақ және шерулер олардың өлшемдерін тексеру. Содан
кейін кен орнын белгілеп қой, шешім iustanavlivayutploschadku қабатын
салыңыз.
жобалау көрсетілген позиция тік жазықтықта тексеріледі. Қону (сур. 13)
тұрғысынан ұстанымын калибрлеу баспалдақтар ұшу қолдау бөлігін профилін
көшіру, 3 primenyayut derevyannyyshablon.
Сурет. 172. қону орнын тексеру: Мен - тақталар, 2 аралық сот, 3 - үлгі 4
Ойын алаңы
Бірден лауазымы туралау платформа кейін баспалдақ ұшып орнатылған. Бұл
сізге жобаның сәл одан да көп көтергіш мүшесі көлбеу береді екі
қысқартылған филиалдары (сур. 14) Grab rastvor.Lestnichny наурыз
салпыншақты итарқа төрт-филиалының дейін баспалдақтар және платформалар ұшу
жоғарғы салыстырмалы жағдайын, реттеуге мүмкіндік береді. Сіз оны төменгі
сот қолдады Бірінші баспалдақ ұшып орнату, содан кейін жоғарғы жағындағы
кезде. Posadkamarshanaopornye сайт керісінше барады, онда ол жоғарғы
алаңнан түсіп кетуі мүмкін. Осы наурыз, қону, сондай-ақ жоғарғы және
төменгі платформалар арасында бөлшектейтін орын алуы мүмкін.
Баспалдақтар төрт филиалы сақпан туралы Ris.14.Podema рейстері:
1.2 - кронштейндер, 3 - филиалы салпыншақты 4 - карабиндер
Ерітінді қыртыстарының қолдау жергілікті қону ұйымдастыру наурыз
орнатушылар орнатпас бұрын, бір шпателя оны мен эскиздерін тегістеу. Сіз
орнату кезінде бір шерулер орнатушы басқа, төменгі қабатта орналасқан -
баспалдақ жанында Вышележащий Тiк бұрышты немесе ормандарды туралы. Сайттың
жоғарғы ағымымен наурыз монтаждау отырып, кіре жібереді. Жоғарғы, содан
кейін 30 биіктікте ... posadkimarsha 40 см екі орнатушы сигнал беруге,
қабырғаға оны басқан және кран бірінші орында наурыз төменгі ұшын
орнатылған. Дәлсіздіктер дұрыс орнату CrowBar, содан кейін цемент езеді
және түзетілген түгендеу қоршауы бар ұшу және қону арасындағы буын
zamonolichivayut белдемді ажыратыңыз.
Рұқсаттар lestnichnyhmarsheyiploschadok otproektnogopolozheniyasbornyh.
Ауытқу жобаның жоғарғы қонуға белгілеу ... .. 5
Көлденең аудандардың ауытқуға ... ... ... ... ... ... ... ... ... . .. 5
Іргелес қадамдардың биіктігі айырмашылық жоғарғы беті ... ... ... .3
Көлденең протекторлық баспалдақтары ... ... . 5 ауытқу
Монтаждау жоқ петель баспалдақпен шанышқымен көтеріңіз.
Суретте схемасы орнату. 15,
15-сурет. ... жалғасы
Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
