Жоспар

КІРІСПЕ . . . 3

БАСПА ПЛАТА ҮШІН ҚАЖЕТ МАТЕРИАЛДАР . . . 4

Стеклотекстолиттің диэлектрлік қасиеті . . . 8

Стеклотекстолиттің механикалық қасиеті . . . 9

Шынылау температурасы . . . 11

Пайдаланылған әдебиеттер тізімі . . . 12

Кіріспе

Баспа платалар ЭВМ- ның техникалық прогрессінде ерекше орын алады. Олар адамның әр түрлі өндірістерде, инженерлік зеттреуде, автоматты басқаруда және т. б. жұмысын жеңілдетеді. ЭВМ- ның қазіргі заманғы өндірісі мынадай этаптарға байланысты: көп мөлшерде стандартты элементтерді қолдану. Бұл элементтердің көп саның және жоғары сапамен шығару аспап жасаудың негізгі талабы болып табылады.

Жинау және монтажды жұмыстарда көп еңбек ету, оның байланыс сандарының және оларды орындауының қиындағын көрсетеді.

Баспа платасын дайындаудағы негізгі бағыт жобалаудың ЭВМ-мен автоматтандырылған әдісі болып табылады. Ол дайындаудың уақытын үнедейді және жұмысты жеңілдетеді.

Баспа плата дайындау үшін материалдар

Қатты баспа платалар үшін дайындамалар бірнеше престелген қабатардың (әдетте сегіз қабат) мысты фольгамен жабылған шыныталшықтардан жасалады. Қабаттар арасындағы кеңістік толтырғыштармен толтырылған. Шыны талшықтардың орналасудың ең қарапайым әдісі - олардың бір біріне перпендикуляр орналасуы. Талшықтардың әр түрлі ориентациясы кезінде қабаттарда материалдың беріктік сипатамалары барлық бағытта бірдей болады. Материадың қалыңдығы мысты фольганың есепсіз анықталады. Фольганың қалыңдығы екі жақпен де бірдей болып келеді.

Негізі: қағаз, шыны талшық, керамика, арамид. Толтырғыш: фенольды шайыр, эпоксидті шайыр, полиэстер, полиимидті шайыр, бисмалеинимид триазин, цианат эфирі, фторопласт.

Баспа платалар үшін көптеген материалдар бар. Олар диэлектриктің ролін атқарады және олар өздерінің механикалық, электрикалық және температуралық ерекшеліктермен бөлінеді. Диэлектрикті таңдаған кезде ең маңызды сипаттама диэлектрик тұрақты (әсіресе жоғары жылдамдықты баспа платалар үшін ерекше) және шынылау температурасы Т g болып табылады.

Белгілеу:

Белгілеу

Құрамы:

Құрамы

Шынылау температура:

Шынылау температура

Диэлектриктік тұрақты:

Диэлектриктік тұрақты

Салыстырмалы құны:

Салыстырмалы құны

Ескерту:

Ескерту

Белгілеу:

FR2

Құрамы:

Қағаз және фенолды шайыр

Шынылау температура:

105

Диэлектриктік тұрақты:

4, 7

Салыстырмалы құны:

0, 73

Ескерту:
Белгілеу:

FR3

Құрамы:

Қағаз және эпоксидті шайыр

Шынылау температура:

110

Диэлектриктік тұрақты:

4, 9

Салыстырмалы құны:

0, 85

Ескерту:
Белгілеу:

FR4

Құрамы:

Фольгаланған эпоксидті стеклотекстолит

Шынылау температура:

135 - 170

Диэлектриктік тұрақты:

4, 7

Салыстырмалы құны:

1

Ескерту:

Баспа платалар үшін ең кең таралған материал түрі. FR4 қалыңдығы 1. 6мм 8 қабаттан тұратын стеклоткань № 7628. өндіріс логотипі / обозначение жанғыш класы қызыл түсті белгілеуі ортасында орналасқан (4 қабат) . Бұл материалдың қолдану температурасы - 120 - 130°C.

Белгілеу:

FR5

Құрамы:

Шыны талшықтың кішірейтілген диаметрімен

Шынылау температура:

160

Диэлектриктік тұрақты:

4, 6

Салыстырмалы құны:

1, 4

Ескерту:

Бұл стеклотекстолит FR4 ұқсас, бірақ бұл материалдың қолдану температурасы 140 - 170°C.

Белгілеу:

BT

Құрамы:

бисмалеинимид-триазинді шайыр шынымен

Шынылау температура:

180-220

Диэлектриктік тұрақты:

3, 9-4, 9

Салыстырмалы құны:

5, 3

Ескерту:
Белгілеу:

CE

Құрамы:

цианат-эфир шынымен

Шынылау температура:

230

Диэлектриктік тұрақты:

3, 6

Салыстырмалы құны:

4, 5

Ескерту:
Белгілеу:

CEM1

Құрамы:

қағаз эпоксидті шайырмен, бұған шыны ткандердің беттері престелген.

Шынылау температура:

130

Диэлектриктік тұрақты:

4, 7

Салыстырмалы құны:

0, 95

Ескерту:

Қағаз негізі әсерінен бұл материалда тесіктердің металлизациясы мүмкін емес, сондықтан оны бір жақты баспа платалар үшін қолданылады.

Белгілеу:

CEM3

Құрамы:

стеклотекстолит, екі жақпен FR4 қапталған

Шынылау температура:

130

Диэлектриктік тұрақты:

5, 2

Салыстырмалы құны:

0, 95

Ескерту:

CEM3 FR4 ұқсас болып келеді. . Материал оңай бұрғыланады және штампталады. Бұл FR4 толық ауыстырылым болып келеді және бұл материалда Японияда ең жоғары нарығы бар. .

Белгілеу:

PD

Құрамы:

Полиимидті шайыр

Шынылау температура:

260

Диэлектриктік тұрақты:

4, 2-4, 6

Салыстырмалы құны:

6, 5

Ескерту:
Белгілеу:

PTFE

Құрамы:

фторопласт

Шынылау температура:

240-280

Диэлектриктік тұрақты:

2, 2-10, 2

Салыстырмалы құны:

32-78

Ескерту:
Белгілеу:

CHn

Құрамы:

гидрокарбон және керамика қоспасы

Шынылау температура:

300

Диэлектриктік тұрақты:

4, 5-9, 8

Салыстырмалы құны:

90

Ескерту:

Стеклотекстолиттің диэлектрлік қасиеті

Баспа платаларды жобалау кезде материалдың диэлектрлік қасиеттері қажетті ескеру керек (диэлектрлік өткізгіштік және диэлектрлік шығындардың тангенс бұрышы) . Материал дұрыс таңдауынан баспа платаның түзу жұмыс істеуі тәуелді болып келеді.

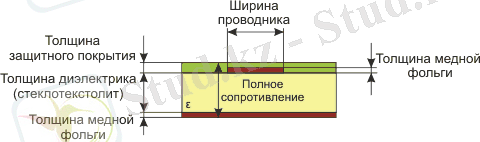

Диэлектрлік тұрақтылық (өтімділік) - конденсатордың сыйымдылығына қатысты, диэлектрик ретіеде сыналатын материал қолданылады. Ол заттың типінен жіне сыртқы әсерден (температура, қысым, ылғалдылық және жиілік) тәуелді болып келеді.

а) параллельді өткізілетін пластиналардан тұратын конденсатор:

а) параллельді өткізілетін пластиналардан тұратын конденсатор

б) сол конденсатор пластиналардың арасында изоляцияланған қабаттар бар.:

б) сол конденсатор пластиналардың арасында изоляцияланған қабаттар бар.

Бұл сипаттаманы ( жоғары жиілікті баспа платалар үшін ерекше) қазіргі кездегі баспа платалар үшін сигналдардың ұстап қалуы және сыйымдылығы сияқты параметрлерге ерекше талап қою бойынша ескеру қажет. өткізгіштерде сигналдың беру жылдамдығы ең бастапқы диэлектрлік өтімділікке тәуелді болып келеді. Оның шамасы қазіргі кездегі дилектриктердің баспа платалар үшін 2, 2-10, 2 шегінде жатыр. Сигналдың тоқтап қалуы 6 нс/м жоғары болу мүмкін.

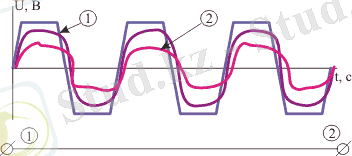

Және де сигналдың тоқтап қалуы түскен кернеудің жиіліктің жоғарлауына байланысты жоғарлайды. Егер өткізгішке идеалды тік бұрышты кернеу беретін болсақ, онда шығысында сигнал шайылады, осыдан фазаның ығысуы пайда болады. Қанша жиілік және тангенс бұрышының ығысуы үлкен болса, сонша сигнал бұрмаланады.

Диэлектрлік шығындардың тангенс бұрышы изоляционды материалдарда конденсатордың ток пен кернеудің өңделуіне материалда жалпы қуаттың шығыны анықталады, мұнда зерттелетін материал диэлектрик ретінде жұмыс істейді. Диэлектрлік шығындар диэлектрикті қызумен ескіртілінген. Олардың құрамдары электрөткізгішке, диэлектриктің поляризациясына, резонансты шығындары болып табылады. Тангенс бұрышының шығыны төмен болса, сонша радиоэлемент жоғары сапалы болып келеді. Әдетте тангенс бұрышының шығыны арқылы конденсатордың төзімділігі сипатталады.

Жақсартылған диэлектрлік параметрлермен диэлектриктерді қолдану сигнал тоқтауда маңызды ұтыс береді. Сондықтан жалпы жағдайда тоқтау баспа өткізгіштердің ұзындығына тәуелді болып келеді.

Жоғары жиілік баспа платаларда ақырғы нүктелерде сигнал өткізгіштердің әр түрлі ұзындықтары байланысты әр түрлі уақытқа және әр түрлі фазада келеді. Осыдан құтылу үшін олардың ұзындығы бірдей болуы керек, сондықтан өткізгіштерді түзейді. Баспа платада жиі конденсаторларды орындайды. Мынау диэлектрлік тұрақты мүмкін тербелуіне шек қойылады, сондықтан конденсаторлардың партиясында олардың мөлшері сыйымдылықтарды берілген мөлшер шектерінде тиісті тербеленеді. FR4 үшін 1 МГц жиілікте диэлектрлік өткізгіштік шамасы 5, 4 аспау керек; типтік шамасы 4, 5 құрайды. Диэлектрлік шығындардың тангенсін бұрышы мына жиілікте 0, 035 көп болмауы керек, ал оның типтік мағынасы 0, 017.

Стеклотекстолиттің механикалық қасиеті

Төсеме баспа платаның элементтерін орнату үшін негізі болып табылады және де платаның өзі де аспаптың корпусына орнатылады. Сондықтан баспа платалар үшін материалдар нақты қабілеттілігі мен беріктілігімен ие болу керек және аспаптың корпусына сапалы орнатылуын қамтамасыз ету керек.

:
Материал:

Материал

:
Материал:

FR3

FR4

FR5

:

Талшықтардың бойлай беріктілігі

Материал:
:

1, 5 мм қалыңдығы кезде

Материал:

1400

3850

3850

: 3 мм қалыңдығы кезде
Материал:

1400

3500

3500

:

Талшықтардың көлденең беріктілігі

Материал:
:

1, 5 мм қалыңдығы кезде

Материал:

1100

3150

3150

:

3 мм қалыңдығы кезде

Материал:

1100

2800

2800

Жүктеме әсерінен деформация - бұл жүктеме әсерінен қалыңдықтың пайыздық өзгерісі. Бұл параметр басқа элементтермен жинауда қатты пластиктің қабілеттілігін анықтайды.

Шынылау температурасы

... жалғасы
