КІРІСПЕ

Ақпаратты басқару жүйелерде теориялық білімнің тереңдетілуі және түйінделуі, студенттерінің ғылыми-техникалық әдебиеттерді сырттай оқып, өзіндік жұмысын қалыптастыру, берілгендерді жіберу құралының параметрлерінің анықтауы бойынша жіберудің оптималды әдістерін таңдауы және есептеуі, проектілеуі бойынша жаңа элементтік базаны қолдану арқылы дискреттік хабарды жіберетін құралдың функционалдық түйіндерін, негізгі блоктарын есептеуі және жобалау бойынша мағлұмат алу.

Сигналдың түрлендіру құрылғысының(УПС- СТҚ) жобасын жасаудан бұрын, дискретті каналдардың құрылуының негізгі принциптерін, сигнал және бөгет сипаттамаларын, сигналдардың бөгеттұрақтылықтық өңдеу әдістерін, бірлік элементтердің синхронизациялау тәсілдерін қайталап оқыңыздар. Жобалау бойынша техникалық тапсырманы оқып, оқулық әдістемесінде немесе ұсынылған әдебиеттерде берілген параметрлерді СТҚ жобалау процесінде керек ететін параметрлермен байланыстыратын негізгі есептемелі қатынастарды іздеңіздер, керекті параметрлерді табу үшін шығыстағы берілгендер жеткілікті ме, әлде кейбір берілгендерді өзіндік қосу немесе өтілген курстың стандартына сәйкес теориялық жағдайда есептеу қажеттілігін анықтаңыз. СТҚ-құрылымдық және функционалдық сұлбаларын өңдеу кезінде ұсынылған әдебиеттерде толығымен берілген мақсатқа сәйкес типтік техникалық шешулермен танысыңыз.

Курстық жоба бойынша тапсырма орындалған бақылау жұмыстарының нәтижелерін ескереді.

СТҚ жобалау бойынша техникалық тапсырмаға келесідей талаптар қатысты:

  1. СТҚ-қа толығымен - жіберілу жылдамдығы V; Бірлік элементтердің қателі тіркеулерінің ықтималдылығы P0; синхронизация уақыты tc; синхронизацияны ұстау уақыты tпс;
  2. Байланыстың үзіліссіз каналына - канал түрі КС параметрлері: жолақ қалыңдығы ∆Fk; қалдықтық өшу аостжәне оның бірқалыпсыздығы ∆аост; топтық уақыттың өтуінің бірқалыпсыздығы ∆τгр; физикалық сызықтар үшін - кабельдің өтпелі өшуінің шамасы, бөгет параметрлері, спектральді N0тығыздығы, тиімді флуктуациялық бөгет UПЭФФ, үзілістер мен импулсті бөгетердің сипаттамалары.

УПС-ң толық функционалдық сұлбасын құрып, келесі параметрлерді есептеу қажет: байланыс арнасындағы кірісі мен шығысындағы ρ свх және ρ свых сигналдың мүмкін болатын минимал деңгейлері, сонымен келесі шарт орындалуы қажет:

,

мұнда - белгілі түрдегі арнаның кірісіндегі сигналдың мүмкін болатын максимал деңгейі; f н тасымалдаушыны, f 0 тіреушіні және f в тактілі жиіліктерді құратын генератор параметрлері; тапсырушы және қабылдаушы фильтрлердің өткізу жолағы ∆F пф , сонымен қатар тапсырмаларда басқа да техникалық сұлба параметрлер қатары көрсетіледі.

Курстық жобаның екінші бөлімінде бөгетке қарсы тұратын қодтардың кодері мен декодерін моделдеу керек. Ол үшін кодтың бықылау символдарын есептей тін бағдарлама құру керек.

1 СТҚ ЖОБАЛАУ

Дискретті сигналдарды тасымалдауда үш негізгі класты құрылғыларды бөлуге болады:

1) түрлендіру құрылғылары;

2) қателерден қорғау құрылғылары;

3) сигналдарды түрлендіру құрылғылары.

Сигналдарды түрлендіру құрылғылары сигналдарды үздіксіз байланыс арналарымен тасымалдау мен қабылдау үшін құралады. Қателерден қорғау құрылғысы (ҚҚҚ) және сигналдарды түрлендіру құрылғысының (СТҚ) жиынтығы берілгендерді тарату аппаратурасы деп атайды. Сигналдарды тасымалдаудың сұлбасы 1- суретте көрсетілген:

БТА таратқыш БТА қабылдағыш

БТА таратқыш БТА қабылдағыш

БЕРІЛГЕНДЕРДІ ТАРАТУ ТРАКТІСІ

БЕРІЛГЕНДЕРДІ ТАРАТУ АРНАСЫ

ДИСКРЕТТІ АРНА

ҚҚҚ- Қатеден қорғау құрылғысы;

СТҚ - сигналдарды тарату құрылғысы;

ТҚ - топтық құрылғы.

1-Сурет - Сигналдарды тасымалдау сұлбасы

Сигналдарды тасымалдау үшін ақпарат, ақпаратты техникалық тасушылар көмегімен ақпаратты оқу құрылғысы арқылы дискретті тарату арнасына жіберіледі. Ал оқу құрылғысы техникалық тасушыда жазылған ақпаратты электрлік сигналға түрлендіріп, оны қатеден қорғау құрылғысы арқылы берілгендерді тарату аппаратурасының кірісіне жібереді. Кейін сигналдар байланыс арнаға таралады. Байланыс арнасынан өткен сигналдар берілгендерді тарату аппаратурасының қабылдау бөлімінен, одан кейін берілгендерді өңдеу құрылғысына түседі.

Сигналдарды түрлендіру құрылғысы элементтер санымен, хабардағы ақпараттар санымен, ақпараттарды тарату жылдамдығымен, модуляция жылдамдығымен сипатталады. Ақпараттарды тарату жылдамдығы 1 секундта

таратылатын ақпаратты екілік өлшеу бірлігінің санымен анықталады (бит/с) . Модуляция жылдамдығы 1 секундта берілетін бірлік элементтер санымен анықталады (Бод) .

СТҚ келесідей тәртіп бойынша жобалауға болады.

1. Деректерді таратудың қажетті жылдамдығын V, берілетін I n ақпарат көлеміне сәйкес есептеу, I сл қызмет символдарының және Т сс таратудың мүмкін болатын уақыттарының көлемін шамалап анықтау.

(1)

МККТТ ұсынуы негізінде және МЕСТ-қа сәйкес стандартты жылдамдықты, дискретті арна түрін және тарату әдісін таңдау керек (Қосымша-А қараңыз) .

2. Бірлік элементтерінің қажетті ұзақтығын анықтау.

(2)

мұнда В- модуляция жылдамдығы. 1-қосымшадан, осы тарату жылдамдығы үшін В модуляция жылдамдығын, ұсынылатын f н тасымалдаушы жиілікті (ЧМ үшін), фазаның ауытқу мәнін (ФМ үшін) немесе фаза және амплитуда ауытқуларын (АФМ үшін), модуляция индексін анықтаймыз.

3. Таңдалған модуляция әдісі үшін тарату және қабылдау фильтрінің өткізу жолағын анықтау. Деректерді тарату құралын жобалау кезінде, егер берілген ретінде беріліс жылдамдығы болса, онда арнаның өткізу жолағы келесі формула бойынша есептеледі :

видеосигналдар үшін: ∆F k =0. 71В

екі жақты жолақты радиосигналдар үшін: ∆F k =1, 42В

бір жақ жолақты радиосигналдары үшін: ∆F k (0, 8-0, 91) В

Қабылдау және тарату фильтрінің ∆F пф өткізу жолағының қажетті ені:

(3)

Фильтрдің параметрлерінің элементерінің температураға және уақытқа бірқалыпсыздығын ескере отырып, есептік мәннен жоғарылатып аламыз.

4. Көмекші түрлендіргіш генераторы мен орталық жолақтық фильтрлердің жиіліктерін анықтау. Жолақты фильтрдің орталық жиілігі модуляция жиілігіне тәуелді болады.

Модуляция жиілігі модуляцияланатын сигналдың өзгерген жиілігінен 5-10 есе жоғары болу керек, яғни

(4)

Егер f =8кГц деп қабылдасақ, онда модулятордың шығысындағы ПФ1 жолақты фильтрі 8кГц орташа жиілік кезінде 2, 3кГц диапазондағы сигналдарды өткізу қажет. Тасымалдаушы жиілік f н =1. 8кГц болған кезде сигнал өту үшін генератор түрлендіргіштің жиілігі келесідей анықталады:

(5)

(ПФ2) ЖС2 фильтрінің өткізу жолағы бұл жағдайда (1, 8±1, 15) кГц, яғни 650-ден 2950 Гц аралықта болады.

  1. Қабылдағыш түрлендіргішінің f3мжиіліктерін анықтау. Қабылдағыш жағында бұрмалау азаю үшін демодуляцияны жоғарланған жиілікте жүргізеді. СТҚ жұмыс істеу принципін қарапайым түрге келтіру мақсатында түрлендіргіш жиілігін f3мкелесі өрнекпен қабылдаймыз.

(6)

  1. Сигналдарды түрлендіру құрылғысы (СТҚ) Робірлік элементтерінің қабылдауының модуляция жылдамдығы және арна түріне негізделе отырып мүмкін болатын қателік ықтималдылықты Ротаңдау. (Қосымша-Б бойынша қараңыз) . Бірлік элементтерінің қателі қабылдауының қателік ықтималдылығы Рошэлемент бойынша қателік коэффициентінен жоғары болмауы керек, дискретті арналары үшін оның мәні МЕСТ 26532-85 сәйкес анықталады. Рошесептелу формуласы В-қосымшада келтірілген.

Крамп функциясы Ф(һ) мәндер таблицасынан (1) сигнал кернеу U сэф (6-кесте) мен U бэф (1-кесте) q= U сэф / U бэф бөгеттерінің эффектілік мәндерінің қатынасы орналасқан синхронизация қателігі қосымша қателерді тудыруы мүмкін деп ескере отырып, q көлемін есептемеден үлкен етіп қабылдайды.

7. ПФ қабылдағыш шығысындағы бөгеттің тиімділік мәнін анықтау. ПФ қабылдағыш шығысындағы бөгеттің тиімділік мәні:

(7)

Мұндағы - арна жолағындағы флуктациялық бөгеттің тиімді мәні. ( мәні 7-кестеде келтірілген) Қабылдағыш кірісінде минималды тиімді кернеу сигналы, қажетті қате ықтималдығының бірлік элементтерінің тіркеуін қанағаттандыруы мынадан аз бломауы тиіс:

U сэф ≥q U пэф (8)

Соған сәйкес арна шығысындағы сигналдың мүмкін болатын минимал деңгейі:

(9)

мұнда, 775мВ- бастапқы деп алынған, арна нүктесіндегі кернеу. Арнаның өшуін ескерсе қабылдағыштың шығысындағы сигнал деңгейі келесідей болуы қажет:

ρ свх > ρ свых ост , (10)

мұнда a ост - арнаның қалдықтық өшуі (1-кестеде келтірілген) .

Бұл кезде ρ свх сдоп шарты орындалуы қажет (ρ сдоп -8кесте) . ТЧ байланыспаған арна кірісінде сигналдың мүмкін болатын максимал деңгейі МЕСТ25007-81 сәйкес 13дБ - ға тең.

8. Арнада үзілістің бар болуы кезінде Р 0п үзілісі есебімен әрбір элемент бойынша қате ықтималдылығын есептеу.

Р 0п (11)

мұнда t пр - үзілістердің τ 0 ұзақтығынан жоғары болу есебімен кезінде үзілістің орташа ұзақтылығы, ν пр - үзіліс интенсивтілігі(бір сағаттағы үзіліс көлемі) ; τ 0 - бірлік интервалының ұзақтылығы.

СТҚ-ң шығысындағы қаталерді үзілістер мен флуктуациялық бөгеттерден туындайды деп алсақ, СТҚ шығысындағы қатенің мүмкін болатын максимал ықтималдылығын флуктуациалық бөгет әсерінен формула бойынша анықтау:

Р ≤ Р 0 - Р 0п (12)

  1. Тіркеу әдісін таңдау. Қабылдағыштың эффективтілік түзету мүмкіндігіне синронды жүйелер үшін μэф45-48% және қосу-тоқтату жүйесі үшін 35-45% мәнін бере отырып, Р0фСТҚ-ң есептелген қателік ықтималдылығын және тіркеу әдісін ескере отырып, шеткі бұрмаланудың δквмаксимал мүмкін болатын орта-квадраттық көлемін анықтау керек, ол :

а) Стробирлеумен тіркеу кезінде келесідей қатынастың

Ф(z) =1 - P 0доп . (13)

Ф(z) функциясының кестесі негізінде z-тің мәнін анықтаймыз, ол P 0доп

мүмкін болатын шеткі көлеміне сәйкес келеді. Содан кейін δ пр (4-кесте) және δ кв (3-кесте) табылған параметрлері үшін қажетті μ эф (3-кесте) түзеті мүмкіншілігін келесі қатынастан табамыз:

z=(μ эф - σ пр ) / σ кв

б) Интегралдық тіркеу әдісі кезінде

Р 0доп =0, 5[1-Ф(z) ] +2T(z 1 , m 1 ) -2N(z, m 3 ) . (14)

мұндағы Т(z, m) - Оуэн функциясы, Ф(z) - Крамп функциясы, оның мәні z және m түрлі кезінде [1] кестеде келтірілген.

z=( - ) / , z=(0, 5-2 ) /(2 ) . (15)

m 1 =0, 5/(0, 5-2 ) ; m 3 = /(0, 5- ) (16)

(15) және (16) формула бойынша есептеу кезінде параметрлер мәнін салыстырмалы бірлікте қоюын ұмытпаңыз.

Егер тіркеу тізбегінде тұрақты σ пр =0 болмаса (17) теңдеуі келесідей болуы мүмкін

Р 0доп =0, 75-0, 5Ф(z) -0, 25Ф(z/2) (17)

[1], [2] кестелерінде Т(z, m) функциясының мәндері тек 0<m<1 үшін келтірілген. m>1 кезінде Т(z, m) -ді есептеу үшін қосымша формулаларды қолдану керек.

Ф(z, m) =0, 25[1- Ф(z) Ф(mz) -T(mz, 1/m) ] . (18)

Тіркеу әдісін таңдай отырып дискретті арнада тек шеткі бұрмаланудың бар болуы кезінде мақсатқа сай стробирлеу қолданылады, ал бірлік элементтерінің бөлінуіне әкелетін үзіліс кезінде - интегралдау қолдану керек екенін ұмытпау тиіс.

10. СТҚ қабылдағыш бөлігінде, бірлік жүйедегі синхронизация құрылғысының схемасын, ал модемде ФМ, когерентті тербелісті анықтайтын схеманы қарастыру керек. Бұл екі құрылғы фазалы автоподстройканың жилігінің негізінде құрылады (ФАПЧ), ФАПЧ - ны дискретті басқаруы бар (УСДУ), жоғарғы синхронизация нақтылығы мен уақыт, тепмпература тұрақтылығы синхронизация құрылғысының базасында орындалады.

11. Дискретті басқару синхронизация құрылғысы (ДБСҚ) тактілі импульсінің құрылу параметрлерін есептеу.

μ эф түзетуші мүмкіндігінің негізінде ε с синхронизациялаудың мүмкін болатын максимал қателігін есептеп, беруші генератор жиілігінің тұрақсыздық коэффициентін, сонымен қатар реверсивті есептеуіштің S бөлу коэффициентін, m д жиілік бөлгішті және беруші генератор жиілігін анықтау керек.

= =0, 5- - (19)

мұндағы ε с - синхронизация қателігі;

μ эф - сигналдың шеткі бұрмалану кезіндегі қабылдағыштың эффективті түзету мүмкіндігі;

-қабылдағыштың басымдылығы.

Егер синхронизациялық қателіктің мүмкін болатын көлемі ε доп ≤0, 03 болса, онда синхронизациялау құрылғысының мұндай қателігі қабылдағыштың бөгет тұрақтылығына мүлдем әсер етпейді. Онда модулятордың және демодулятордың беруші генераторлардың тұрақсыздық коэффициентінің мүмкін болатын көлемін келесі теңсіздіктен анықтауға болады:

/(2В ) (20)

-1-кестеде келтірілген.

  1. εссинхронизациялау қателігіне εстстатикалық және εдиндинамикалық құраушылары жатқызылады,

ε ст + ε дин = ε доп (21)

Тактілі синхронизацияның қателігін статикалық және динамикалық құраушыларға бөлу келесідей:

ε ст =0. 008; ε дин =0. 022.

Импульстардың тактілі тізбегінде шеткі бұрмаланудың

ортаквадраттық көлемі амплитуданың детектрлеу кезінде келесі формула бойынша анықталады:

= . (22)

Теңдеулер жүйесін шешіп:

=1/m д +4k f S,

=3 (23)

S және m д табамыз.

б) (24)

Мұндағы S - реверсивті санағыш сиымдылығы, m g - беріліс генератордың жиілікті бөлу коффициенті.

(25)

Қателіктің динамикалық құраушысы келесі формула бойынша анықталады: (26)

Яғни динамикалық қателік орташа квадраттың мәнін 3 еселегеннен аспайды.

Реверсивті санағыштың сиымдылығын және беріліс генератордың жиілігін анықтау:

(27)

(23) -формуланы қолданып m, S табу керек

Синхронизация құрылғысының беруші генератордың жиілігі:

f 0 = m д f (28)

Синхронизмге кіру уақыты:

t с = Sm д /B. (29)

Техникалық тапсырмада орнатылған көлемінен аспауы қажет.

  1. Фазалық модуляция жүйелері үшін когерентті тербеліс параметрлерін есептеу, яғни синхронизациялық тірек тербелісінің қателігі 1 - 2 % дейін деп алу. Орташаквадраттық фазалық ауытқу мына түрде болады:

= . (30)

Синхронизация қателігін статикалық және динамикалық құраушыға бөлеміз, (ҚТШҚ) тапсырушы генератордың тұрақсыздық коэффициенті K f , бөлу коэффициенті, тірек генератордың жиілігі:

=1/m д +4k f S, (31)

(32)

(33)

Ұмытпаңыздар!, фазалық (УВВК) дискриминаторының тірек тербелісінің кірісіне жиілігі 2 l тасушыдан жоғары болуы, мұндағы l - кратность модуляции.

13. Когерентті тербеліс шығару құрылғысы (КТШҚ) үшін ЖФАТ-ң үйлесімді сұлбасын қолдануға болады. КТШҚ үшін кіріс сигналы ФМ болып табылады - жиілік түрлендіргішінің шығысынан алынатын тербелістер, жоғарғы шеткі жолақтың бөлінуі кезіндегі олардың тасушы жиілігі:

f нвч = f + f н (34)

Тірек тербелістің фаза бойынша айырылуының мүмкін болатын максимал көлемі ±22, 5 ° тең, ол 6, 25% құрайды және де осы кезде ТОФМ-ң дұрыс қабылдауы бақыланады-байланыс арнасындағы сигналдардың бұрмалануының болмауы керек. , онда КТШҚ-ң тапсырушы генератырының тұрақсыздық коэфиценті:

К f < /(2 f нвч t пс ) . (35)

14. Қабылдау фильтрінің кірісіндегі нөлдік деңгейлі сигнал қосындысы мен даңғыры (шуымен) қиылысуларының жылжытудың абсолюттік көлемін анықтау.

(36)

Бұл жағдайда ортаквадраттың ауытқуының салыстырмалы көлемін құрайды.

= f н . (37)

=0, 008, =0, 012. ( = + =0, 11+0, 12=0, 2) .

Теңдеулер жүйесін шеше отырып

=1/m д +4k f S, (38)

=3 (39)

f 0 =8m f f нвч. (40)

15. Тірек тербелістерінің синхрондау уақыты:

t cок =S m f f нвч (41)

Ол техниканың тапсырмаларын орнатылғаннан кіші немесе тең болуы керек.

16. ГВП канал сипаттамаларын түзету қажеттілігін анықтау үшін мүмкін болатын максимал көлемін және бірқалыпсыздығын анықтау, себебі ТЧ каналы үшін ГВП сипаттамалары жұп симметриялы сипаттама болады, яғни:

(42)

Бұл жағдайда, егер ГВП сипаттамаларының бірқалыпсыздығының мәні техникалық тапсырма орнатуынан кіші болатын болса, онда демодулятор кірісіне фазалық коректор орнату қажет, ол мкс. аз емес сигнал өтуінің топтық уақытысының бірқалыпсыздығын төмендетуі керек.

СТҚ-ң жалпы құрылымдық схемасы және синхрония блоктарының құрылымдық схемалары, тіркеулері, модуляторлары және демодуляторлары есебімен сигналдарды түрлендіру құрылғыларының детальдық схемасын құрастыру қажет.


2 БӨГЕТКЕ ҚАРСЫ ТҰРАТЫН КОДТАРДЫ ҚҰРУ ӘДІСТЕРІ

2. 1 Циклдық код БЧХ, d≥5

  1. Сөз ұзындығын анытаңыз. Ол тақ болу керек.

а) n бойынша h-тың санын анықтау керек.

б) h-тың санын анықтаңыз

g-тақ оң сан. Оны бөленде тақ оң сан болу керек.

  1. Код аралығын анықта керек.

d=2s+1

  1. Құраушы көпмүшелітің Р(х) анықтаңыз. Ол мына формуламен

анықталады.

Р(х) =НОК[М 1 (x) *М 3 (x) . . . М 2S-1 (x) ]

Егер минимал көпмүшелер арасында бірдей екеу болса, тік біреуін

аламыз.

4. Минималды көпмүшенің санын анықтау.

L=S

5. Минималды көпмүшеліктің дәрежесін анықтау.

l=h

6. Минималды көпмүшелікті анықтау.

M: M 1 (x) M 2 (x)

7. Құраушы көпмүшенің дәрежесін В анықтау.

P B (x) . Құраушы көпмүшенің дәрежесі l*S немесе l*L көбейтіндісінен аспау керек. L=S,

8. Бақылау символының санын анықтау.

B=m≤lS

9. Ақпарат символының санын анықтау.

2. 2 Қателер пакетін түзейтін Файер кодын құру

Бөгет қойылған екі шеткі разряд арасында b-2 разряд болса, онда оны b ұзындығы бар қателер пакеті деп атайды.

Файер коды b s ұзындығы бар қателер пакетін түзейді және b r ұзындығы

бар қателер пакетін табады.

1) Берілгендері b R , b S

b S - түзету пакетінің ұзындығы.

B R - қатемі анықтау пакетінің ұзындығы.

Құраушы көпмүшелерді анықтаңыз.

P(x) Ф =P(x) (x C -1)

Mұндағы P(x) -1 дәрежелі келтірілмейтін көпмүшелік l≥b S , c≥b S +b R -1 Бұл жағдайда с l-ға бүтіндей бөлінбеуі тиіс, яғни P(x) анықтаңыз.

2) Код ұзындығын анықтаңыз.

N=НОК (l, c)

3) Бақылау символдарын анықтаңыз. Бақылау символы

m=c+l

4) Ақпаратты символдарын анықтаңыз. к=n-m

5) Артықшылығы (избыточность)

U=(m/n)

2. 3 Циклдық кодтардың кодерінің, декодерінің функционалдық схемасын құру.

G(x) =g R x R +g R-1 x (R-1) +…+g 1 *+g 0

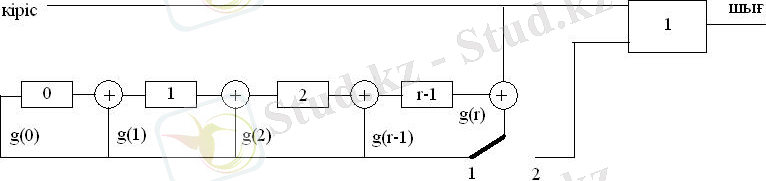

Бастапқы жағдайда 1 кілт қосылады, кірісіне тізбектей f(x) символдары үлкен разрядтан бастап беріледі. Бір уақытта ‘ИЛИ’ схемасы арқылы кодтаушы құрылғы кірісіне беріледі. K тактіден кейін регистрде r(x) қалдығы құралады.

r(x) =f(x) *x R /G(x)

Кілт екі жағдайға өтеді, ол шығысқа ‘ИЛИ’ схемасы арқылы бақылау символы беріледі. N тактіден кейін шығысында циклдық кодтың кодтық комбинациясы құралады.

Кері байланыста екі модель бойынша қосқыштар тұрады. Олардың саны мен орны құраушы көпмүшеліктің нольдік емес коэфицентімен анықталады.

Ұяшықтарды толтыру тәртібі келесідей болуы керек. Модуль екі бойынша қосқыш қосылған ұяшыққа алдыңғы ұяшық бойынша модуль 2 қосындысы және берілген такт бойынша кері байланыс сигналы жазылады.

Мысалы: Қателер пакетін түзейтін Файер кодын құру

Берілгендері: b R =7, b S =6;

Шешуі:

Жасаушы көпмүшелікті табамыз:

P(x) Ф = P(x) ( x C - l )

мұндағы P(x) - l дәрежелі келтірілмейтін көпмүшелік;

l ≥b S l ≥6; c ≥ b S +b R -1 → c ≥ 12; бұл жағдайда с e -ге бүтіндей бөлінбеуі тиіс;

ал e= 2 l - 1 → e= 63.

Төртінші дәрежелі келтірілмеген көпмүшелігіміз:

P(x) = x 6 + x + 1

Жасаушы көпмүшелігіміз:

P(x) Ф = x 18 + x 13 + x 12 +x 6 + x + 1

Код ұзындығын анықтаймыз:

n = НОК (l, c) → n = 756

Бақылау символдарын анықтаймыз:

m = c + l → m = 18

Ақпаратты символдарын анықтаймыз:

k = n - m → k = 738

Код aртықшылығы:

И = (m/n) → И = 0, 0238

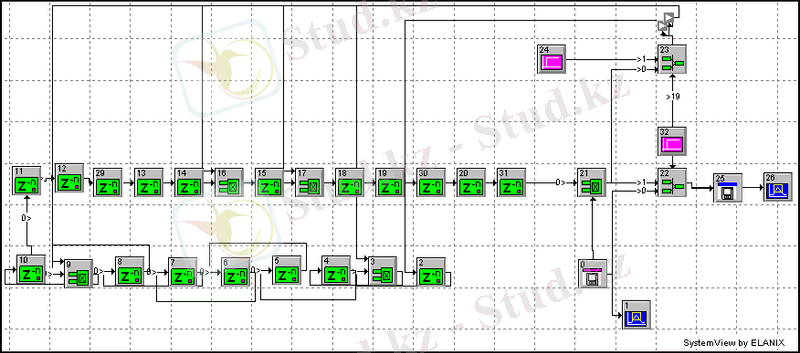

2-Сурет- System veiw ортасында моделденген схема

3-Сурет-Декодердің құрылымдық сұлбасы, яғни (7, 4) бірлік қателерді түзейтін құрылғы
