12 қабатты тұрғын үй құрылысы



Кіріспе
1 Сәулеттік.құрылыстық бөлімі
1.1 Бастапқы белгілер
1.2 Құрылыс объектісінің бас жоспары.

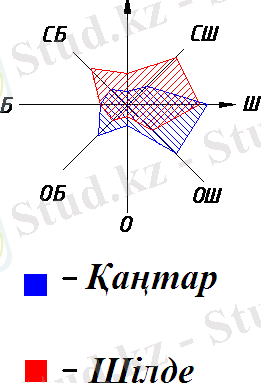

1.2.1Ауданның климаттық мінездемесі.
1.3Көлемдік жоспарлық шешімдер.
1.3.1 Тұрғын үйдің қоршағыш конструкциясының жылутехникалық есебі.
,1.3.3Төбежабынның жылытқыш қабатының қалыңдығы анықтаймыз.3
1.4 Ғимараттың конструктивті шешімі.
2.1.1 Контур бойынша жасақталған монолиттік төбе жабынның тақталар есебі және конструкциясы
2.1.2 Жабын тақтасының есебі
2.1.3 Адымдардың есептік анықтамасы және тақтадағы иілгіштік моменті
2.1.4 Тақтаның қалыпты кескінінің қатаңдық есебі және оның дәнекерлі торлармен арматуралануы
2.2 Ұстындар есебі
4 Құрылыс экономикасы бөлімі
4.1 Түсініктеме қағазы.
«Қазақстан 2030» мемлекеттік бағдарламасы арқасында Республикамыздың экономикасы, осған байланысты халқымыздың жағдайының өсуі байқалып отыр. «Қазақстан 2030» мемлекеттік стратегиясының дұрыс әрі нақты орындалуы мемлекеттің әрі қарай қадам жасауына жол ашып отыр. Бұл үшін Қазақстанның жылдам, сонымен қатар әржақты жаңарту жолын таңдап отыр. Республиканың экономикасының структуасының өзгеруі нәтижесінде Мемлекеттік тұрғын үй құрылысы бағдарламасы қолға алынды. Бұл бағдарлама мемлекетте 2005-2007 жылдар аралығында өтуі қажет болды. Қазақстанның 2030 жылға дейінгі алға қойған мақсаттарының ішіндегі ең қиын тапсырмаларының бірі бола тұрып, Қазақстан халқының және біздің қоғамның алдында ынталы әрі жоспарлы жұмыс тұр.
Тұрғын үй құрылысы бағдарламасының басты бағыты болып мемлекеттегі тұрғын үй құрылыс қарқынының бірқалыпты өсуі, әрі осы құрылыстарға халықтың қолы жететіндей етіп, оның бағасының арзан болуы қажет. Осыған байланысты несиелерді өтеу мерзімінің ұзаруы және тұрғын үй несие пайыздарының төмендеуі қажет.
Осы бағдарламаны іске асыру үшін құрылыс істері бойынша комитетінің (МИТ ҚР) алға қойған жоспарлары бар. Бұл жоспар Қазақстан Республикасының үкіметі шешімімен бекітіліп қойған болатын.
Тұрғын үй құрылысы дамуы арқасында жеке әрі сапалы жоспарланған шаралар анықталып отыр. Ол жерде құрылысты жүргізетін мекеме және құрылысты іске асыру уақыты, өндіріс секторының дамуы, сонымен қатар шамаланған жұмыс көлемі және қаржыландыру көздері қарастырылып отыр.
Жоспардың орындалуы Қазақстан Республикасындағы барлық құрылыс бағытындағы орталықтағы және жергілікті атқарушы органдарының әрекеттерінің максималды координациялығын қамтамасыз етеді және мүмкіндіктердің топталуына жол ашады.
Мемлекеттегі барлық тұрғын үй құрылысы бағдарламасының іске асырылуын мемлекет басшылары бағалап отырады.
Ұйымдастыру шараларының жиынтығына келесілер жатады:
• тұрғын құрылысының дамуының аймақтық дайындық бағдарламасы;
• өндірістің қайта қалпына келуі арқасында тұрғын секторының дамуы;
• өңдеу жұмыстарының аяқталуы және облыстағы қала бас жоспарының бекітілуі;
• облыс орталықтары Алматы және Астана қалаларындағы ұсынылған құрылыстардың жобаларын өңдеу және қарастыру;
• тұрғын үй және инженерлік тораптардың құрылысына қажет сметалық құжаттамаларын жасау, экспертиза және бекіту;
1. Под. Ред. З.А Казбек-Казиева. Архитектурные конструкции.
М. Высшая школа, 1989г.
2. СНиП II-3-79**. Строительная теплотехника.
М. Госстрой СССР, 1983г.
3. СНиП 2. 01.01-82. Строительная климатология и геофизика.
М. Госстрой СССР, 1983г.
4. СНиП 2.01.07-85. Нагрузки и воздействия.
М. Госстрой СССР, 1986г.
5. СНиП РК В.1.2-4-98. Строительство в сейсмических районах.
Алматы 1998г.
6. СНиП 2.03.01-84*. Бетонные железобетонные конструкции.
М. Госстрой СССР, 1989г.
7. СНиП II-22-81. Каменные и армокаменные конструкции.
М. Госстрой СССР, 1983г.
8. Байков В.Н. Сигалов Э.Е. Железобетонные конструкции.
М. Стройиздат, 1991г.
9. Попов Н.Н. Забегаев А.В. Проектирование и расчет
железобетонных конструкции.
М. Высшая школа, 1998г.
10. Мандриков А.П. Примеры расчета железобетонных
конструкции. М. Стройиздат, 1989г.
11 Байков В.Н. Сигалов Э.Е. Спецкурс.
12. Жунусов Т.Ж. Основы сейсмостойкости сооружений.
Алматы 1990г.
13. Мартемьянов А.И. Проектирование и строительство здании
и сооружении в сейсмических районах.
М. Стройиздат, 1985г.
16. Под ред. проф. Иванова В.А. Конструкции из дерева и
пластмасс.
Киев. Вища школа, 1981г.
17. Под ред. проф. Иванова В.А. Конструкции из дерева и
пластмасс(примеры расчета и конструирования)
Киев. Будивельник, 1970г.
18. Берлинов М.В, Ягупов Б.А. Примеры расчета оснований и
фундаментов.
М. Стройиздат, 1986г.
19. Справочник проектировщика. Основания, фундаменты и
подземные сооружения.
М. Стройиздат, 1985г.
20. ЕНиР. Сборник Е3.Каменные работы.
М. Прейскурантиздат, 1987г.
21 ЕНиР. Сборник Е4. Монтаж сборных и устройство
монолитных железобетонных конструкций.
М. Прейскурантиздат, 1987г.
22. ЕНиР. Сборник Е6.Плотничные и столярные работы в зданиях
и сооружениях.
М. Прейскурантиздат, 1988г.
23 .ЕНиР. Сборник Е2 Земляные работы.
24. ЕНиР. Сборник Е4 Монтаж сборных и устроиство монолитных
железобетонных конструкций.
25. ЕНиР. Сборник Е7. Кровельные работы.
М. Прейскурантиздат, 1987г.
26. ЕНиР. Сборник Е8. Отделочные покрытия строительных
конструкций.
М. Прейскурантиздат, 1987г.
27. ЕНиР. Сборник Е9. Сооружения систем теплоснабжения,
водоснабжения, газоснабжения и канализация.
М. Прейскурантиздат, 1987г.
28. ЕНиР. Сборник Е11.Изоляционные работы.
М. Прейскурантиздат, 1988г.
29. ЕНиР. Сборник Е19. Устройство полов.
М. Прейскурантиздат, 1987г.
30. ЕНиР. Сборник Е20. Ремонтно-строительные работы.
М. Прейскурантиздат, 1987г.
31. СНиП 3.01.01-85* Организация строительного производства.
М. Госстрой СССР 1990г.
32. СНиП III-4-80. Техника безопасности в строительстве.
М. Стройиздат, 1982г.
33. Ботабеков А.К. Методические указания по оформлению
рабочих чертежей железобетонных конструкций. Алма-Ата, 1990г.
34. ҚР 2.04-01-2001ж.ҚНжЕ “Құрылыс климатологиясы”,
35. ҚР 2.04-03-2002ж.ҚНжЕ “Құрылысты жылыту техникасы”,
36. ҚР 4.02-05-2001ж.ҚНжЕ “Жылыту,желдету және салқындату”,
37. ҚР 3.02-01-2001ж.ҚНжЕ “Тұрғынды ғимараттар”,
38. ҚР 3.02-22-2002ж.ҚН “Жерасты гараждар мен тұрақтар”,
39. ҚР 2.04-21-2004ж.ҚН “Азаматтық ғимараттарды энерго тұтынуы мен
жылу қорғағыштығы”,

Пән: Құрылыс
Жұмыс түрі:  Дипломдық жұмыс
Тегін:  Антиплагиат
Көлемі: 76 бет
Таңдаулыға:
Кіріспе

Қазақстан 2030 мемлекеттік бағдарламасы арқасында Республикамыздың
экономикасы, осған байланысты халқымыздың жағдайының өсуі байқалып отыр.
Қазақстан 2030 мемлекеттік стратегиясының дұрыс әрі нақты орындалуы
мемлекеттің әрі қарай қадам жасауына жол ашып отыр. Бұл үшін Қазақстанның
жылдам, сонымен қатар әржақты жаңарту жолын таңдап отыр. Республиканың
экономикасының структуасының өзгеруі нәтижесінде Мемлекеттік тұрғын үй
құрылысы бағдарламасы қолға алынды. Бұл бағдарлама мемлекетте 2005-2007
жылдар аралығында өтуі қажет болды. Қазақстанның 2030 жылға дейінгі алға
қойған мақсаттарының ішіндегі ең қиын тапсырмаларының бірі бола тұрып,
Қазақстан халқының және біздің қоғамның алдында ынталы әрі жоспарлы жұмыс
тұр.
Тұрғын үй құрылысы бағдарламасының басты бағыты болып мемлекеттегі
тұрғын үй құрылыс қарқынының бірқалыпты өсуі, әрі осы құрылыстарға халықтың
қолы жететіндей етіп, оның бағасының арзан болуы қажет. Осыған байланысты
несиелерді өтеу мерзімінің ұзаруы және тұрғын үй несие пайыздарының
төмендеуі қажет.
Осы бағдарламаны іске асыру үшін құрылыс істері бойынша комитетінің
(МИТ ҚР) алға қойған жоспарлары бар. Бұл жоспар Қазақстан Республикасының
үкіметі шешімімен бекітіліп қойған болатын.
Тұрғын үй құрылысы дамуы арқасында жеке әрі сапалы жоспарланған
шаралар анықталып отыр. Ол жерде құрылысты жүргізетін мекеме және құрылысты
іске асыру уақыты, өндіріс секторының дамуы, сонымен қатар шамаланған жұмыс
көлемі және қаржыландыру көздері қарастырылып отыр.
Жоспардың орындалуы Қазақстан Республикасындағы барлық құрылыс
бағытындағы орталықтағы және жергілікті атқарушы органдарының әрекеттерінің
максималды координациялығын қамтамасыз етеді және мүмкіндіктердің
топталуына жол ашады.
Мемлекеттегі барлық тұрғын үй құрылысы бағдарламасының іске асырылуын
мемлекет басшылары бағалап отырады.
Ұйымдастыру шараларының жиынтығына келесілер жатады:
• тұрғын құрылысының дамуының аймақтық дайындық бағдарламасы;
• өндірістің қайта қалпына келуі арқасында тұрғын секторының дамуы;
• өңдеу жұмыстарының аяқталуы және облыстағы қала бас жоспарының
бекітілуі;
• облыс орталықтары Алматы және Астана қалаларындағы ұсынылған
құрылыстардың жобаларын өңдеу және қарастыру;
• тұрғын үй және инженерлік тораптардың құрылысына қажет сметалық
құжаттамаларын жасау, экспертиза және бекіту;
• тұрғын құрылысын жүргізуге конкурстар өткізу;
• үйлер мен ғимараттар құрылысы комитетімен салынатын үйлерді жобалау
туралы сұрақтарды шешу;
• мемлекет тарапынан тұрғын үйлердің қалада орналасу орны,
конструктивтік және инженерлік шаралары, рационалды көлемді-жоспарлық
шешімдер дайындалуы тиіс.
Инвистициялардың жұмылдырылуының арқасында Ақтөбе облысында жылына 27
млн. шаршы метр листтік әйнек (шыны) өндіретін өндіріс орны қайта іске
қосылу жоспарланып отыр. Батыс Қазақстан, Қарағанды, Қызылорда, Маңғыстау
облыстарында жылына 157 млн. дана керамикалық кірпіш өндіретін зауыттар
салынуы көзделіп отыр.
Семей қаласында несиелік қаржылардың тартылуы арқасында жылына 500
тонна эмальды бояу зауыты жоспарланып отыр.
Батыс Қазақстан облысында жылына 500 мың тоннаға дейін цемент өндіру
зауыты құрылысын ұймдастыру қажет болып отыр.
Қарағанды облысында несие қаржыларының тартылуы арқасында жылына 4
млн. шаршы метр линолеум өндіретін өндіріс орнының құрылысы ұймдастырылып
отыр.
Қостанай облысында инвестицияның жұмсалуы арқасында минералды мақта
өндіретін өндіріс орны ұйымдастырылуда. Оның жылдық өнім шығару қуаты 160
мың кубометр өнім өндіру болып табылады.
Павлодар облысында ЖШС Кастинг мекемесі жылына 600 мың тонна
металлопрокат өндіру үшін үлкен инвистициялардың жұмсалуы қажет болып отыр
және Теміртау қаласындағы ЖШС Втормединдустрия өндіріс орны жылына 300
мың тонна өнім өндіру көздеп отыр.
Мемлекеттің тұрғын үй құрылысы бағдарламасы орындалуы барысында түрлі
сұрақтар туындауы мүмкін, сондықтан түсіндірме жұмыстарын баспа түрінде
және теледидарда хабарлау қажет.

1 Сәулеттік-құрылыстық бөлімі

1.1 Бастапқы белгілер

Құрылыстағы табиғи-климаттық жағдайлар
1.Климаттық аймақ –Алматы қаласы.
2.Қар жабынының салмағы (ҚР ҚНжЕ 2.01.07-85) сәйкесінше -70кгм²
(2-ші қарлы аймақ)
3.Желдің соғу жылдамдығы -38кгм² (3-ші желді аймақ)
4.Бас жобадағы 789,65 белгі бойынша 1-ші қабат деңгейі +0,000 етіп
алынған.
5.Құрылыстағы климаттық аудан III В (ҚР ҚНжЕ 2.04.01-2001).
-Қысқы ауадағы сыртқы ауаның корсеткіші
-Бес күндіктегі орташа салқындығы -25ºС (ҚР ҚНжЕ 2.04.01-2001)
-Тәуліктегі орташа салқындығы -28ºС (ҚР ҚНжЕ 2.04.01-2001)
-Топырақтың қату тереңдігі -1,32м
6.Өртке төзімділік деңгейі II (ҚР ҚНжЕ 2.02-05-2002)
7.Құрылыс ауданының сейсмикалығы 9 балл (ҚР ҚНжЕ 2.03-30-2006)
-Ғимараттың сейсма тұрақтылық көрсеткіші 9 балл (ҚР ҚНжЕ 2.03-30-2006)
8.Жауаптылық дәрежесі бойынша ғимарат класы II
9.Жұмыс жобалары ҚР ҚНжЕ 2.03.-04-2001 Сейсмикалы аймақтағы құрылыс
сәйкесінше жасалған.

1.2 Құрылыс объектісінің бас жоспары.

Тұрғын үйдің биіктігін өлшеу деңгейі 0,00 биіктігі 1 қабат еденінен
басталады, ол топосъемкадағы 789,65 белгісімен теңескен. Биіктік жүйесі
Балтық координат жүйесі –қалалық..
Вертикальді жүйесі жергілікті көшелерге және жақын маңындағылардың
биіктігінің есебімен жасалады.Жауынды ағынды суды ашық суаққыш арқылы
жүргізу қарастырылған.
Аймақтың жайлылығы көшелердің асфальтобетонды және плиталы жабындысы
бар тұрақтардың,тротуарлардын, плиталы алаңшалардың болуы қарастырылған.
Балалар ойын алаңшаларында кіші архитектуралық қалыптар(ойыр орындықтар,
урналар, әткеншектер, құмдықтар, т.б.) Көшірмелі төсемелерде гүлдер
газондары орналастырылады.Жақын жатқан аймақтарды көгалдандыру үшін
декоративті ағаштар, газонды гүлдерді отырғызу қарастырылған.
Жердің бас жобасы ПДП, кварталдың тарнспорттық және жаяу жүру
байланыстары, қызыл сызықтары ескеріліп жобаланған. Бас жоба аланың
схемасы қала ішіндегі құрылыс жағдайлары, көшелердің үлкеюі есептері
ескеріліп толықтырылған.
Құрылыс жерінің бас жобасы және жобаланатын объектінің орналасуы жер
массасының ауысуы бойынша аз көлемді жұмыс болуы ескеріліп жобаланған.
Территория көгалдандырылған және ауданды жарықтандыру үшін шамдармен
жабдықталған.
Ауданды көгалдандыруда гүл күшеттері және газондар қолданылады.
Территориядағы жүретін бөліктегі беткі суды ағызу қалалық арықтық жүйе
бойынша жүзеге асады. Құрылыстан және асфальттық жабындыдан бос аудан
территориясы жасыл желектермен және газондармен толтырылған. Бар жасыл
желектер барынша сақталады. Берілген территорияны мүмкіндігінше
көгалдандыру және жақсарту қарастырылады. Негізінен көгалдандыру
барысында жапырақты ағаштар түрі көрсетілген. Олар жол бойында – жолдар
арасында және жаяу жүру орындарында орналастырылған. Қылқан ағаш түрлері
– шыршалар ғимарраттың басты есігіне тірелетін бөліктерде
орналастырылған. Газон шөптері территорияны асфальтты жолдан және жаяу жүру
жолынан бос жерлерді алады. Жобаны барлық жағынан ағаштармен, газон
шөптерімен және басқа да экзотикалық өсімдіктермен көгалдандыру
қарастырылған. Бұл территорияны толығымен сәнде көрсетеді.

1.2.1Ауданның климаттық мінездемесі.

2.04-01-2001 ҚР ҚНжЕ мәлімет бойынша ауданның климаттық мінездемесі
көрсетілген.
2.04-01-2001 ҚР ҚНжЕ бойынша ізденіс ауданы III климаттық ауданынада
орналасқан.29
Кесте 1
Ай бойынша сыртқы ауаның темперетурасы.

I II III IV
14,0 18,0 20,0 23,0

Желден келетін жүктеме–38кгм² (3 желді аймақ)
Қардан келетін жүктеме–70кгм² (2 қарлы аймақ)
Жердің нормативті қату тереңдігін ҚР ҚНжЕ 2.01-11-2001 бойынша құрайды:
1,36м-ірітүйіршікті топырақ үшін.
0,92м-саздақ топырақ үшін.
Қар жоқ жердің максималды қату тереңдігі-1,7м

1.3Көлемдік жоспарлық шешімдер.

1.47,600х26,700 осі бойынша бірінші қабатында кеңсе орналастыру
жобасындағы 12 қабатты тұрғын үй. Ғимарат Конкрит Продактс фирмасының жылу
блогымен толтырылған моналитті каркас.
Сыртқы қабырғалары δ=400; 300мм монолитті темірбетонды γ=600кгм³
қалыңдығы 300мм жылу блоктары 120х50х3мм иілген швелермен жасалады.
Ұстын, арқалық және құйылмалы темірбетонды қабырғалардың сартқы жылытылуы
ISOVER OL-E δ=100мм тақтамен қарталады.
2.Ішкі бөлме аралық қабырғалар 100х50х3мм; 70х50х3мм иілген швелер
салынған қалыңдығы 100-200мм γ=600кгм³ жылу блогынан жасалады.
Ылғалды бөлмелердің бөлме аралық қабырғалары М50 маркалы құмды цементте
М7,5 маркалы топырақты кірпіштен қалыңдығы 120мм болады.
3. Терезе блоктарымен витраждары бір камералы шынықаптармен
толтырылған металлды пластик.
4. Барлық ағаш элементтері металды бетонмен, кірпішпен және жылу
блоктармен жанасатын беттері ҚР ҚНжЕ (3.04.01-87) сәйкес антисептикаланады.

5. Төсеме тегіс, орамалы, ішкі су ағысты. Төсеме жылытқышы – ПТЭ -
175 (ТУ 5761-001-00126238-00) δ=160мм жылу оқшаулағыш тақталар.
6. Ғимарат айналасына ені 1,0м ұсақ асфальт-бетон қалыңдығы 30мм отмостка
орнатылады. Шағыл қалыңдығы 120мм,топыраққа нығыздалады, отмостка ылдыйлығы
-0,15; отмостканың жоғарғы деңгейі – 0,300.
7. Қабырғаның горизонтальді гидрооқшаулығы -0,030 белгісі 1:2 құрамды
құмды – цементті сұйықтықтан қалыңдығы 30мм болады.
8. Едендер мен төсемелер, оқшаулағыш және құрылысты жұмыстары
2-6-3-2000 ҚР ҚНжЕ сәйкес жасалады.
9. Пәтерлер арасында пәтераралық есіктер болмайды.
10. Sigma фирамсының лифтерінің жүккөтергіші 630 және 400кг болады.
11. Өндіріс жұмыстары сыртқы ауаның оң температурасында, теріс
температурада ҚНжЕ сәйкес орындалады.
Жобаланған ғимаратта 108 пәтер олар: бір бөлмеліден төрт бөлмеліге
дейінгі пәтерлер қабылданған.
Кесте 4
Пәтердің көлемімен саны.
№ Пәтер Саны Өлшем бір Жалпы көлемі
1 1 бөлмелі 18 м² 1120,02
2 2 бөлмелі 46 м² 3646,20
3 3 бөлмелі 40 м² 4794,46
4 4 бөлмелі 4 м² 5440,56

1.3.1 Тұрғын үйдің қоршағыш конструкциясының

жылутехникалық
есебі.

1. Сырқы қабырғаның қалыңдығын тексеру және анықтау.
Құрылыстың жылутехникасы ғимараттың пайдалану кездегі қоршағыш
бөлігінің жылулық және дымқылдық режимін зерттейді. Сыртқы қабырғаның, төбе
жабынның және басқа қоршаудың пайдалану сапасы таңдалынған материалға және
конструкцияға тікелей байланысты, сонымен қатар ішкі және сыртқы ауа
режимінің температуралық ылғалдылығына байланысты. Сыртқы қоршаулар келесі
жылутехникалық талаптарды қанағаттандыру қажет:
а) аудан жеткілікті жылуқоршағыш қасиеттерімен, ол дегеніміз жылуды
жоғалтпау және жазда күн сәулесінің қызуы бөлмеге өтпеуі қажет.
б) бөлменің және қоршағыштың ішкі беттерінің ауа температурасының
әртүрлілігі нормативті мәндерден жоғары болмау қажет. Талаптың бұзылуы
адамның денесін суытады, осы беттерге жылу түсуін және қорғанышқа ішкі
ауаның ылғалының конденсатына әкеліп соғады.
в) жылу ағынының өзгеруі кезінде ішкі қоршаудың бетінің температурасының
өзгеріп тұруы аз болуы қажет; қоршаудың бұл қасиетін жылутұрақтылығы деп
атайды.
г) қоршаудың ауа өткізгіштігі оның жылуқорғаныш қасиетін нашарлатпау қажет
жәнеде бөлменің қатты суып кетпеуіне әкелмеуі қажет.
д) қоршаудың ылғалды режимі орташа болуы қажет. Қоршаудың ылғалданып кетуі
жылу жоғалтуын жоғарлатады, жұмыс істеу ұазқтылығын азайтады жәнеде бөлме
ішінде ылғалдылық пайда болады.
Жоғарыда аталып кеткен талаптарға қоршау сай келу үшін,
жылуөткізгіштігін емес, жылутұрақтылығын, ауаөткізгіштігін,
буөткізгішітігін және ылғалөткізгіштігін ҚР 3.02.03-2003 нормалары бойынша
есептейді.
Жылуөткізгіштігі λ. Вт (м·К) немесе Вт (м·сағ·ºС) жылу көлемі,
қалыңдығы 1м сынайтын материалдан ішінен өтетін, ауданы 1м² бір сағат
ішінде материалдың 1ºС екі жағынанда температураның әртүрлілігі.
Жылусыйымдылықты С (ДжК, Джсағ·ºС)- материалдың бөлмені жылытқан
кезде жылуды сіңіру немесе суыған кезде оны беру қаблеті. Қоршауыш
конструкцияға жылутехникалық есепті қысқы жағдайдағы бөлмені жылытуға
орындалады. Сыртқы қоршау жазық қабырға сияқты есептеледі, әртүрлі
температура мен ауа кеңістігін бөлетін.
Қоршауыш конструкцияның жылубергіш қарсылығы Rо талап ететін жылубегіш
қарсылығынан аз болмау қажет.
Rо≥ Rо тр
(1,1)
Мұндағы Rо тр-жылубергіштің талап ететін қарсылығы, м²·ºСВт
(м²·сағ·ºС)ккал.
Сыртқы темірбетон қабырғаның δқаб берілген қалыңдығының жеткіліктігін
анықтаймыз, көлемдік салмағы γ=2575кгм³ , жылу сақтағыш материал
минералдымақта қатты мақта δмт көлемдік салмағы γ=420кгм³ және сыртқы
әшекей қабаты қалыңдығы 0,03м.

1.3.2Сыртқы қабырға конструкциясының материалдарын таңдау.
Құйылмалы темірбетон.

Кесте 5
№ Материал δ λ, S
м Вт Втм2∙°С
(м·сағ·ºС)
1 Сылақ 0,03 0,75 8,9
2 Минералды мақта 0,1 0,075 1,46
3 Темірбетон 0,3 1,75 14

Еңбірінші қоршауыш конструкцияның талап ететін жылубергіш
қарсыластығын 2 кесте, 9,5 бөлімі немесе мына формула бойынша анықтаймыз.
Rотр=n(tв-tн)Δtн·αв
(1,2)
мұндағы:
Δtн- ішкі беттің температурасы мен ішкі ауа температурасының
арасындағы нормативті температуралық түсу 2 кесте, 9,2 придожениесі
бойынша қабылданады.
αв- қоршауыш конструкцияның ішкі бетінің жылубергіш коэффиценті 3
кесте, 9,2 приложениесі бойынша қабылданады.
αв=7,5ккалм²·сағ·ºС
n- қоршауыш конструкцияның сыртқы бетінің орналасуынан сыртқы ауаға
қатынасына байланысты қабылданатын коэффицент, n=1 1 кесте,9,2-бөлімі
бойынша қабылданады.
tв- ішкі ауаның есептік температурасы °С, ГОСТ 12.1.005-76 және тұрған
ғимаратты және имаратты жобалау нормалары немесе 1 кесте, 9,5 бөлімі
бойынша қабылданады.
tн- ыртқы ауаның есептік қысқы температурасы, ºС, 9,3 придожениесі
бойынша қабылданады.
Есептік қысқы температура tн қоршағыштың массивтігін ескере отырып,
келесі қоршағыштың жылулық инерциясымен (Д) мінезделеді.
Rотр=1·(18+25)6·7,5=0,96(м²·сағ·ºС )ккал
(1,3)
Жылу инерция (Д)- конструкцияның оның қалыңдығындағы температурасын
сақтауға немесе ақырын өзгертуіне қабілеті.
Сыртқы қоршағыш жеңіл деп саналады егер жылулық инерция Д≤1,5, аз
массивті 1,5Д≤4, орташа массивті 4Д≤7, массивті Д 7-ден үлкен болғанда
саналады.
Сыртқы қабырғаның массивтігіне жылулық инерциясын Д бағалау үшін,
келесі формуламен анықтаймыз.
Д=R1·S1+R2·S2+R3·S3
(1,4)
Мұндағы: S1, S2, S3-материалдың жылуқабылдағыш есептік
коэффиценті, 24сағаттағы әр қабатқа бөлек, 9,4 бөлімінен
алынады.
R1, R2, R3-қоршаудың әр қабатының жылуөткізгіштігінің қарсыластығы
келесі формуламен қабылдаймыз.
R1, 2,3=
(1,5)
Мұндағы: δ- қабаттың қалыңдығы
λ-материалдың жылуөткізгіштігінің есептік коэффиценті
ккалм²·сағ·ºС, 9,4 бөлімінен алынады.
R1==0,17(м²·сағ·ºС)ккал
R2==1,33(м²·сағ·ºС)ккал
R3==0,04(м²·сағ·ºС)ккал
Д=0,17·14+1,33·1,46+0,04·8,9=4,25 (4Д≤7 орташа массивті)
Rк= R1+R2+ R3
Мұндағы: Rк- қоршауыш конструкцияның термиялық қарсыластығы
(м²·сағ·ºС)ккал.
Rк=0,17+133+0,04=1,54(м²·сағ·ºС)кк ал.
R0=+ Rк+
(1,6)
R0=17,5+1,54+120=1,73(м²·сағ·ºС) ккал.
1,73≥0,96 шарт орындалды, қабырғаның қалыңдығы 380мм.

Жылыблок.

Кесте 6
№ Материал δ λ, S
м Вт (м·сағ·ºС)Втм2∙°С
1 Жылыблок 0,3 0,35 5,6
2 Слақ 0,03 0,75 8,9

Rо тр=1·(18+25)6·7,5=0,96(м²·сағ·ºС) ккал
R1=0,30,35=0,85(м²·сағ·ºС)ккал
R2=0,030,75=0,04(м²·сағ·ºС)ккал
Д=0,85·5,6+0,04·8,9=5,156 (4Д≤7 орташа массивті)
Rк=0,85+0,04=0,89 (м²·сағ·ºС)ккал.
R0=17,5+0,89+120=1,08 (м²·сағ·ºС)ккал.
1,08≥0,96 шарт орындалды, қабырғаның қалыңдығы 330мм.

1.3.3Төбежабынның жылытқыш қабатының қалыңдығы
анықтаймыз.
Төбежабын конструкциясының материалдарын таңдау.

Кесте 7

Материалдар δ λ,Вт S
м (м·сағ·ºС) Втм2∙°С
Құмды-цементті төсеме 0,04 0,8 9,45
Пенолистирол жылытқыш 0,15 0,042 0,45
Рубероид 0,09 0,15 3,05
Темірбетон жабынтақта 0,2 1,75 14

Rо тр=1·(18+25)6х7,5=0,95(м²·сағ·ºС) ккал
R1=0,040,8=0,05(м²·сағ·ºС)ккал
R2=0,0150,042=0,357(м²·сағ·ºС)кка л
R3=0,090,15=0,6(м²·сағ·ºС)ккал
R4=0,20,15=0,34(м²·сағ·ºС)ккал
Rк=0,05+0,357+0,6+0,34=1,34 (м²·сағ·ºС)ккал.
R0=17,5+1,34+110=1,57 (м²·сағ·ºС)ккал.
Д=0,05х9,45+3,57х0,45+0,6х3,05+0,34 х14=6,1(4Д≤7 орташа массивті)
1,57≥0,95 шарт орындалды, қабырғаның қалыңдығы 310мм.

1.3.4 Техника-экономикалық көрсеткіштер.

№ Аталуы Өлш. Көлемі
бірлік
1 Құрылыс көлемі 0,000деңгейден жоғары Vқұр м3 56547,50
2 Құрылыс ауданы Sқұр м2 1315,53
3 Ғимараттың жалпы көлемі Sжал м2 15046,84
4 1 қабаттың жалпы ауданы Sп м2 1080,60
5 Тұрғын қабаттың жалпы ауданы м2 12541,10
Пәтердің жалпы ауданы м2 10105,24
6
Пәтердің жалпы саны Пәт 108
7

1.3.5 Есік-терезе және витраждың спецификациясы.

Жоба-дағы марка
Е1
Т-1
В1 ---- 5360 4200
Холл, П1 Паркет – 20мм 8510,01
Жатын Тегістегіш қабат М150 –
бөлме, 30мм
қонақ жай, Құйылмалы темірбетон –
ас үйі 200мм
Кеңсе, П2 Линолеум – 8мм 983,88
дәліз, Құм-цементті ерітінді –
қосымша 30мм
бөлмелер Рубероид қабаты
Бетонды дайындық– 100мм
Құйылмалы темірбетон –
200мм
Сан. түйінП3 Керамикалы тақта– 15мм 468,8
Құйылмалы темірбетон –
200мм
Гидроизолияция 2рет – 30мм
Құйылмалы темірбетон –
200мм
БаспалдақтП4 Керамикалы тақта– 15мм 393,0
ар Құм-цементті ерітінді –
30мм
Құйылмалы темірбетон –
200мм



1.5 Ғимараттың сыртқы әрлеуі.

Жертөле беті- ылғалға төзімді- 30мм.
Қою қоңыр түс.
Қабырға- 100мм ISOVER OL-E жылу сақтағыш тақта, Гост 5336-80
талабына сай сетка және сылақ. Қоңыр түсті краска 2 рет.
Жылы блок сыртынан жоғары сапалы сылақ және 2 рет қоңыр түсті краска.
Қасбеттегі декоративті элемент: молдинг, терезелі блокта декоративті
элемент,
балкон қоршамалары ақ түсті краска 2 рет.

1.5.1 Ғимараттың ішкі әрлеуі

Аталуы Әрлеу элементтерінің
түрі
Төбе Ауданы Ауданы
м² Қабырға м²
2-12 қабат
Қоқыс жинағыш Затирка. 2рет 39,2 Құмды цементті 315,72
камера. краскілеу сылақ., 2 рет
краска.
Лтфттің холы, Затирка, 2 рет Күшейтілген құмды
баспалдақтың краскілеу цементті сылақ. 2
ауданы, дәліз. 907,80 рет 8712,4
Эмальді краскілеу6
(ашық тусті)
биіктігі
толығымен
Жатын, асүй, Отделка астындағы Жоғарғы сапалы
қонақ үйі, душ затирка 10109,16 сылақ, отделкаға 24532,
бөлмесі, дайындау 68
кіреберіс
1-қабат
Кеңсе, Жоғарғы сапалы
сылақ, отделкаға 1524,9
Ілінбелі төбе, дайындау 8
лифкасты бет. 894,20
Дәліз Жоғарғы сапалы
сылақ, отделкаға 287,05
дайындау
Сан. түйін Отделка астындағы Керамикалық
затирка тақта, 224,3
Толық биіктігімен
Қосалқы бөлме Отделка астындағы Жоғарғы сапалы
затирка сылақ, отделкаға 290,12
дайындау,
эмульсиялы краска
2рет.
Қоқыс жинағыш Затирка. 2рет Құмды цементті 44,26
камера. краскілеу сылақ., 2 рет
краска.
Техникалық
қабат
Затирка. 2рет Құмды цементті
краскілеу сылақ., 2 рет 855,3
краска.

1.6 Инженерлік жүйелер
Жылыту және желдету жүйесі.

Жылыту мен желдету жобасын келесі негіздерге сүйене отырып жасалған:
- архитектуралық құрылыстық сызбалар,
- техникалық ғимараттар кескіндерінесүйеніп,
- ҚР 2.04-01-2001ж.ҚНжЕ “Құрылыс климатологиясы”,
- ҚР 2.04-03-2002ж.ҚНжЕ “Құрылысты жылыту техникасы”,
- ҚР 4.02-05-2001ж.ҚНжЕ “Жылыту,желдету және салқындату”,
- ҚР 3.02-01-2001ж.ҚНжЕ “Тұрғынды ғимараттар”,
- ҚР 2.04-21-2004ж.ҚН “Азаматтық ғимараттарды энерго тұтынуы мен жылу
қорғағыштығы”,
- Қолданылатын құрал жабдықтар шығаратын фирмалардын стандарттары мен
талаптары,
Сыртқы ауаның есептегіш көрсеткіштерін жоспарлау:

- Жылдың суық мезгілінде жылыту және желдету минус – 25º С.
- Жылдың жылы мезгілінде желдету - 28,2º С.
-Жылыту кезеңіндегі орташа температурасы минус -1,8º С,
-Жылыту кезеңінің ұзақтығы – 1670 тәулік.
-ҚЖЕЖ сәйкес ішкі ауаның көрсеткіштері.
Жылыту көзі – жылу жүйесі. Жылу тасымалдағыш – Т1-Т2=132-70
көрсеткішті жылытылған су.
Жылыту жүйесі - ашық, жылу жүйесіне тәуелсіз сызбамен
қосылған.Жылыту жүйесіндегі жылутасымалдағыш ретінде – 80-60º С ,
пластинкалы жылу алмастырғышта дайындалатын су қолданылады.

Жылыту.
Бөлмелердегі жылу жүйесі – жылутасымалдығыш қозғалысы барекі трубалы
пәтерлі трубаларқолданады. Жылытқыш құрал ретінде алюминді "Calidor" атты
радиаторлар қолданылады. Лифтілі холдар мен баспалдақты торларды жылыту
жүйесі - бір трубалы, ағынды қадағаланбайды. Жылытқыш құралдары ретінде ЧМ2-
100-500-09 маркалы радиаторлар қолданылады.
Пәтерлерді жылыту жүйесінің трубалары – полипропиленді, магистральді
трубалар, техникалық бөлмелердің трубалары сулыгаздыөткізті темір және
электрдәнекерлі трубалар.

Желдету.
Тұрғын бөлмелерде, яғни дәретханаларда, жуынатын бөлмелерде, асханада
сорғыш желдетулер орнатылады. Жойылатын ауа инфильтрациядан өтеді.
Ауажолдары ГОСТ 14918-80 бойынша цинкілі темірден жасалады.
Жоспарда шлюздерде, тұрғын үй қабаттарының дәлізінде және лифт
шахталарында түтінге қарсы құрылғылар қарастырылған. Түтінқабылдағыш
құрылғы (КПД-4 түтінжойғыш қақпақтар) төбе астына орналастырылады.
Түтінжойғыш қақпақтың өртке тұрақтылығы 1 сағаттан көп және элетромагниттік
қолданылу механизммен жасалған.
Түтін жойғыш ауажолдары(ВДу1...ВДу4) және өрт кезіндегі сырттан
таза ауа беретін түтіктері (ПД1,ПД2) б =1мм төсемелі темірден дәнекрленіп
жасалған. Беті “Феникс”құрамды коррозияға қарсы қоспасы бар өртке төзімді
жабындымен жабылған,қатпар қалыңдығы 1,3мм, өртке төзімділігі -0,75сағат.
Ішкі санитарлы техникалық жүйелер монтажын ҚР 3.05.01-85 ҚНжЕ сай
жүргізеді.Барлық монтажды жұмыстардан соң трубалар өткен қабырға тесіктерін
өртке төзімді материалдармен бітеліп тасталынады.
Жылыту мен желдету жүйесін қолданысқа бермес алдында өңдірістік
тексеруден өткізіп, жылу беруге реттеп алады.
Өрт пайда болғанда желдету жүйесі автоматты түрде өшіріліп,
түтінгеқарсы қорғаныш пен өртке қарсы дабыл автоматты түрде қосылады.

1.6.3Су құбырлары мен су әкету құбырларының
негізгі көрсеткіштіері.

Жүйе КірістегіЕсептік шығыны Эл.қозғалт
аталаулары су қыштың
ағыны,м шартты
қуаты,кВт
м³тәулігм³сағатлсек өрт
кезінде
Шаруаш-қ 35,0 99,0 5,70 2,40 7,60
ауыз су
әкелу
Ыстық су 66,00 8,00 3,41
әкелу
Шаруаш-қ - 165,00 13,65 6,78
суәкету
Ішкі су 8,54
ағындары

Электротехникалық шешімдер.

Электр көзі ретінде 380220В жерге нейтральмен жіберілген элетр жүйесі
қолданылады. Электркөзі дәрежесіне қарай жалпы үйдің электр қабылдағышы
және пәтерлер электр қабылдағыштары 2 категорияға жатады, ал өрт сөндіру
сусорғыштары, лифтілі қондырғылар, түтін жойғыш желдеткіштер 1 категорияға
жатады.
Рр = 275кВт
Ір = 454 А

Элетро жарықтандыру.

Бұл құрылымға жалпы жарықтандыру жүйесі жатады және олар қызметтік
және апаттық болып бөлінеді. ҚР 2.04-05-2002ж . ҚНжЕ талаптарына сай
бөлмелерді жарықтандыру қарастырылған. Қызметтік және апаттық жарықтандыру
люминесцентті лампалармен және лампалары арқылы жасалады. Эвакуациялық
жарықтандыру ШЫҒУ,ҚОСЫМША ШЫҒУ, жазулары бар белгілеге қолданады.
Баспалдақтар мен аулалардың жарықтары ЯУ09603 жәшігі арқылы қараңғы
тұскенде автоматты түрде қосылады. Ол жәшікте тәуліктік уақыт релесі
орнатылған.
Пәтерлерде резетка еденнен – 0,3м биіктікте ,ал асханада -0,8м
биіктікте, өшіргіштер 1,0м биіктікте орналастырылады.
Тұрғын үидегі электрэнергиясының шығының әр пәтерге арналған
электрщитте орналастырылған электр есептегіші арқылы, ал жалпы үйде
электр энергиясын арнайы щиттарда орналасқан есептегіштер арқылы бақылайды.

Телефондандырылу

Тұрғын үйдің телефондандырылуы 29.06.2005ж. ТУ-2331 техникалық
шарттарына сәйкес қалалық телефондық жүйеге қосылған. Әр пәтерге жеке
номер есебімен кабель жүргізіледі.

2 Есептік- конструктивтік бөлім

2.1 Есептік шешімдер

Темір – бетонды конструкцияларға қолданылатын бетондар қатаңдығы,
арматурамен жақсы бекітуі, аяздан қорғанышының жеткіліктілігі, таттан
сақтану қорғанысының болуы, ұзақ жоғары температураның(200° С-тан
жоғары)әсеріне төзімділік, басқада кері әсерлерге төзімділік қасиетіне ие
болуы керек.
Бетондарды келесі белгілеріне қарай бөледі: 1) құрылымына қарай –тығыз
құрылымды, (бұршақ аралық қуысы 6 пайыздын аспау керек), ірі қуысты азқұмды
және құмсыз, қатайған жасанды қуысты бұршақ аралық толықтырушылары бар
(қуыс пайызы 6 көп); ұялы жасанды қуысты;
2) Тығыздығы бйынша (жалпы салмағынан) р кгм3 — аса ауыр, р 2500;
ауыр, 2200 р ; 2500; жеңілдетілген, 1800
3) р 2200; жеңіл, 500 р 1800; аса жеңіл, р 500;
4) Созылмалығы бойынша — цементті, силикатты (әкті созылмалы), гипсті
созылмалы, аралас және арнайы созылмалы;
5) Толтырылу түріне байланысты — тығыз толтырулар (ауыр бетондар үшін),
қуысты толтыруларға (жеңіл және жеңілдетілген бетондар үшін), жылулық,
химиялық, сәулелік қорғанысты арнайы толтыруларға, т.б.
6) Бұршақтық құрамы бойынша — ірі бұршақты (ірі және майда толтырулармен)
және ұсақбұршақты (тек қана майда толтырулармен);
7) Қатаю шарттарына байланысты — атмосфералы қысымды жылудан және
автоклавты өңдегіштен өткен шынайы қатаю бетоны.
Жүк көтергіш темірбетонды конструкциялар үшін бетондардың келесі
негізгі түрлерін қолданады:
Ауыр бетон — цементті созылмалы және тығыз толтырулардағы нығыз
құрылымды, ірі бұршақты, тығыздығы жағынан ауыр, кез келген қатаю жағдайда
дайындалған бетон;
Қуысты толықтырулы бетон — нығыз құрылымды, созылмалы цементті, қуысты
толтырулы, жеңіл және жеңілдетілген, кез келген қатаю жағдайда дайындалған
бетон.
Ауыр бетондарға тығыз толтырулар ретінде ауыр қиыршықтас түрлерін
—құмды, гранитті, диабазды және т.б. қолданылады. Қуысты толтырулар ретінде
жеңіл табиғи түрлері (пемза, ракушечник, шунгезит және т.б.) және жасанды
материалдар (керамзит, перлит, шлак, термозит и аглопорит); соған
байланысты толтыруларды - шлакобетон, перлитобетон, керамзитобетон және
т.б. болып аталады.
Бетон төзімділігі. Бетонның механикалық қасиеті оның ось бойына қарсы
сығылу мен созылу қасиетінің болуы. Бетонның ось бойында қарсыласуы оның М
маркалы 15 см қабырға өлшемділігімен, 20 ± 2°С температурада 28 күнде
сақталған, стандартты сынау (және де басқада стандарт шарттары бойынша).
П-21-75 ҚР ҚНжЕ ге сәйкес бетонның сығылу тығыздылығы бойынша келесі
түрлерге бөлінеді: ауыр бетондар үшін — М50, М75, М100, М150, М200, М250,
М300, М350, М400, М450, М500, М600, М700, М800; соның ішінде аралық
құрылым үшін - М250, М350 және М450,оларды цемент үнемдеуі жағынанда қарау
керек,ал М300, М400, М500 маркалы бетондар басқа технико-экономикалық
көрсеткіштері, ал қуысты толтырулар үшін — М25, М35, М50, М75, М100,
М150, М200, М250, МЗОО, М350 и М400.
Созылудағы жұмысшыларға бетонның Р маркасына келесі қалыпты
тығыздықты қолданады: ауыр бетон үшін—Р10, Р15, Р20, Р25, РЗО, Р40; қуысты
толтыруларға— Р10, Р15, Р20, Р25, РЗО.
Тығыздығы бойынша бетон маркалары сығығлу (М) және созылу(Р) қатаңдығы
бойынша осьті сығылу R(кубикті қатаңдығы) және уақытша Яр осьті созылу
қарсылығына сәйкестенеді, ол бетонның стандартты түрінде ГОСТ бойынша
кгс\см² қолданады(МПа,мегапаскальді өлшемге ауысу кезінде сандарды 0,1 ге
көбейту керек).
Бірнеше қатаю мен еру жағдйынан өтетін жерлерге Мрз аязға төзімді
бетондар орнатылады,олар суға қаныққан кезде 25% сығылуда және 5% салмағын
жоғалтқанда қатаңдығы өзгермейді ауыр бетондар үшін - Мрз 50 ден Мрз 500
ге дейін, қуысты толтыруларды бетондар үшін - Мрз 25 тен Мрз 500 ге дейін.

Сұйықтық қысымдағы конструкцияларға суөткізбейтін бетон
маркаларын,ауыр бетон мен қуысты толтыруларды бетондар үшін бірдей болады
— В2, В4, В6, В8, В10 және В12, олар судың жеткілікті қысымына сәйкес (в
кгссм2) келеді. Тексерілетін түрлері— цилиндрлер; ол үшін биіктігі 150
және диаметрі 150мм алты түрін қолданады.
Бетонның оптимальді маркасын түр мен конструкцияға,эксплуатация
шарттарына, қысымды жағдайға сәйкес негізгі технико-экономикалық
жағдаымен елістіріліп алады. Құрылыс ережелеріне сәйкес темірбетондар
конструкциясына ауыр маркалы бетонды М100 жоғары, ал сығымды элементтер
үшін қайталамалы күштеулі – М200 ден жоғары, ал қатты жүктелген стерженді
ауыр және қуысты толтырылмалы бетондарға М300 ден жоғары бетондар түрін
қолданады.
Элементтердің салмағын, бетон үнемділігін, кескін өлшемдерін азайту
үшін жоғарғы маркалы М500, М600 және одан жоғары бетондар қолданылады. Кей
жағдайларда жүккөтергіш конструкцияларды қуысты толтырулы бетонды қолдану
ыңғайлы, мысалы М300 және М400 маркалы керамзитобетондар ды қолданғанда
конструкцияның өзіндік салмағы 25-30% азаяды. Жоғары қатаңды ауыр
бетондарды және қуыстыбетондарды қолданғанда олардың жұмыстарының
ерекшіліктерін ҚНжЕ ге сәйкес ескере отыру керек.
Rо бетонның өткізгішті қатаңдығы алдын ала – қуатты конструкцияда
марканың минимальді мағынасы 80% 14 МПа төмен болмау керек, ал Ат-У1
немесе К-7 класты арматурада 20 МПа төмен болмау керек. Алдын ала – қуатты
элементті дайындау үшін бетонның жоғары маркасын қолданады, яғни М400,
М500, М600 және одан жоғары маркалары; бұл жағдайда R0 өткізгіштік
қатаңдығы алынған проект маркасынан 50% төмен болмау керек. Конструкцияның
беткейінде орналасқан арматураларды коррозиядан сақтау үшін М150 ден төмен
емес ұсақбұршақты бетон маркасын қолданады, арналар үшін М300 жоғары және
құрастырылмалы темірбетонды конструкция элементтеріне М100 ден төмен емес
бетон маркасы қолданылады.

2.1.1 Контур бойынша жасақталған монолиттік төбе жабынның

тақталар есебі және конструкциясы

12-қабаттық ;тұрғын үй жүктемесі

Жүктеме көрсеткіші.

№ Жүктеме атаулары Жүктеме нормасыЖүктегіш Есептік
пп кгсм2 коэфи-ті жүктеме
кгм2
1 2 3 4 5
  1. 1 қабат жабыны
1 Темірбетонды тақта -
- -
2 Көбікті бетон j=500 кгм3,20 1,2 24
б=40 мм,
0,04х500=20 кг
3 Құмды-цементті төсеме б=5090 1,1 99
мм, j=1800 кгм3, 0,05 х
1800 = 90кг
4 б=10 мм, j=1200 кгм3, 12 1,2 14,4
0,01х1200=12 желімінде
еденнің поливинилхлоридті
тақтамен жабылуы
  Қорытынды:     137,4
  Уақытша жүктеме 200 кгм2 200 1,2 240

2.1.2 Жабын тақтасының есебі

Құйылмалы төбе жабын үшін В-30 классындағы ауыр бетонның есептік
кедергісін қабылдаймыз.

Rb = 17Па,

Rb t = 1,2а.

1 топтағы жабын кезіндегі есептеулер жұмыс қалпындағы шегін
γb2=0,9.бетоны ның эфективтілігі саналады

Rb = 17х0,9 = 7,65 МПа,

Rb t = 1,2х 0,9 = 0,675 МПа.

Арматураның есептік кедергісі:

ф5 Вр1- Rs =360 Мпа

ф4 Вр1- Rs =365 Мпа

ф3 Вр1- Rs =375 Мпа

2.1.3 Адымдардың есептік анықтамасы және тақтадағы

иілгіштік моменті

Тақтаны есептеудегі негізгі теңдеу арматуралаудың қабылданған әдісімен
анықталады.

Қабылданған арматуралаудың түрі кезінде төменгі тор ұстынға (l4)l,
жетпей тұрған кезіндегі негізгі теңдеудің есебі :

((g+V) l012 )12 х (3 l02 - l01) =

(2 М1+ МI+ МI') l02 +(32х М2-12 М1+ МII+ МII') l01
(2.1)

Формуланың оң жағында орналасқан иілетін моменттерді анықтау үшін М2
М1 иілетін моменттерінің аралық қатынастары енгізіліеді МI М1, МII М1
тірекпен адым арасындағы иілгіш қатынастар l02 l01. Адымды
тақталарының есептік қатынастарына сәйкес келеді М2 М1 , МII М1 , МII'
М1, моменттерінің ара қатынасына беріле отырып келесі белгісіз иілгіш М1
моментін табамыз.

l01= l1-b=4, 8-0, 4=4, 4 м,

l02= l2-b=6, 0-0, 4=5, 6 м,

l02 l01= 5, 64, 4 = 1, 27

Иілгіш моменттер арасындағы қатынас:

М2 М1 =0,9,

МI М1 =МI' М1=2;

МII М1 =МII' М1 =2;

Иілгіш моменттерінің есептеулері М1 анықтамасы теңдеуіндегі М1
қатысты етіп аламыз :

(10,27х4,4 2)х(3х5,6-4,4))12= (2 М1+2 М1+2 М1)х5,6+(1,5х 0,9 М1-0,5 М1+2
М1+2 М1) х 4,4;

205,45 = 34,82 М1+20,612 М1

М1=3,7 кНм, М2=0,9х3,7=3,3 кНм,

МI =МI'=МII= МII'=2х3,7 = 7,4 кНм

Максимальді иілу моментінің толық қабылданған қалыңдығын тексереміз М=7,4.

ζ = 0,15, b=1000 мм, қабылдаймыз

3,1 [2], £m=0,139 кесте бойынша

Кескін тақтасының қалыпты биіктігі:

h0 =√ МII'£mRbb = √7,4х10 6)0,139х7, 65х1000 = 85, 3 мм.

Тақтаның созылғу шекарасынан ортасына дейінгі аралықта созылмалы
арматураның қорғағыш бетон қабаты 15 мм үлкендігінде екі торлы Ø 5мм
жұмысшы арматура және Ø3 мм таратылған арматуралар қолданылады.

онда, а=15+5+32=21,5 мм,

Кескіннің тұтас биіктігі:

h0 + a = 180+21, 5 = 201, 5 мм,

h =200мм. етіп қабылдаймыз.

2.1.4 Тақтаның қалыпты кескінінің қатаңдық есебі және оның

дәнекерлі торлармен арматуралануы

M1=3,7 кНм, M2=3,3 кНм, МI=МI'= МII= МII'=7,4 кНм.
(2,2)

Ø5Вр-1 жұмысшы арматураларда кескіннің есептік биіктігі екі бағытта
теңестіріледі:

l1бағыты бойынша:

h0 =h-15- d12 = 210-15-52=92,5 мм

l2бағыты бойынша:

h0 =h-15- d1- d12 = 200-15-5-52=87,5 мм

M1=3,7 кНм кезіндегі 20 % азаю есебімен арматураның кескін ауданын
анықтаймыз:

Арқалықтармен байланысқан контурлау бойындағы мүмкіндігін жоғарлататын
тірегіштер пайда болады. Сол себепті арматураны таңдағанда 20% азайту
есебін мәнге ала отырып анықтайды.

£m=0,8 М1Rbb h02 =0,8х3,7х106 7,65х1000х(92,5)2=0,045
3.1[2], ζ =0,978 кесте бойынша.

Арматура кескінінің ауданы:

Аs = 0.8М ζ h0 Rs=0.8х3,7х1060,978х360х92,5 = 90,88 мм2

Ø5 Вр-1 және 200 адымында арматура кескіннің ауданы 1 пм құрайды:

Аs = 9890,88 мм2

M2=3,3кНм h=87,5 мм кезіндегі l2 бағытындағы арматураның кескін ауданың
табамыз.

£m=0,8х3,3106 7,65х1000х(87,5)2=0,045

3.1[2], ζ =0,973 кесте бойынша.

Аs = 0.8х3,3х106360х0,973х87,5 = 86,14 мм2

Ø5 Вр-1 және 200 адымды арматура кескінінің аудуны 1 пм құрайды:

Аs = 9886,14 мм2.

Сондықтан, тақталарды арматуралау үшін Ø5 мм және 400 мм адымды стерженді
екі бағытты жұмысшы арматуралар қабылданады.

Тор маркалары : 5Вр-I-400

С1 5Вр-I-400 4400х5600

5Вр-I-400

С2 5Вр-I-400 2200х3400

Ортаңғы тіректердегі арматура кескінің 20 % азйтуға болады.

МI=МI'= МII= МII'=7,4 кНм.

h0 = 110-15-52=92,5 мм

£m=0,8х7,4х106 7,65х1000х(92,5)2=0,09

ζ =0,953.

Арматура кескіннің ауданы:

Аs = 0.8х7,4х1060,953х360х92,5 = 186,55 м2

Ø5 Вр-1 және 100 мм адымды көлденең жұмысшы арматуралы торларды қабылдаймыз

Аs = 196 мм2186,55 мм2

Ø3 Вр-1 және 350 мм адымды таратқыш тіректі стержендер

Адымның ¼ бөлігін тор еніне тіректің әр бетіне қабылдаймыз

l1 бағыты бойынша:

А1 =14 l01+14 l01+b2=12х4400+400=2600 мм

l2 бағыты бойынша:

А2 =14 l02+14 l02+b2=12х5600+400=3200 мм

l1 бағыты бойынша 50 х 50 см төбе кескініңдегі тор ұзыңдығы:

L1=4800-500=4300 мм

l2 бағыты бойынша:

L=6000-500=5500 мм.

Тор маркаларын қабылдаймыз:

l1 бағыты бойынша: 3Вр-I-350

С3 5Вр-I-100
2600х5600

l2 бағыты бойынша: 3Вр-I-350

С4 5Вр-I-100
3200х4400

2.2 Ұстындар есебі

Подвалдағы монолиттік бағаналардың жұмыс арматурасының ауданын AS
анықтау.

Тұрақ — 12 қабатты, 12 пролетті. Пролёттері әр түрлі бағананың
алшақтығы В = 4 м, 4,8 м және 6м. Қабаттың биіктігі H = 3,15м. Бағанадағы
көлденең қилысу ауданы 500×500 мм, 600х600мм. Ауыр класты бетон В30,
бетонның жұмыс коэффициент γb2 = 0,9. Арматура жұмысының класы АIII,
көлденеңнен арматура класы АI. Бағанаға өрілген қамыс жабсырылады. Көп
қабатты статикалық есептің қорытындысы бойынша, арматураны таңдаймыз
Шешімі:
1. Негізгі материалдардың есебін кесте бойынша шығарамыз.
● бетон классы В30
= 17,0 МПа
= 29000 Мпа
● коэффицент = 0,9
= 15,3 Мпа
● Арматура классының АIII жұмысына
= 365 Мпа;
= 365 Мпа;
=200000 Мпа;
2. Комбинация есебі (подвал бағаналарының элем. №19):
а) Nmax = - 4140,03 кН
Mқат. = -0,1 кНм
б) Mmax = 81,74 кНм
N қатынасы = -3093,81 кН
в) бір қалыпты және ұзақ ауырлықтан
3. Бағаналардың қиылысу биіктігінің жұмысын анықтаймыз h0:
h0 = h – a = 40 – 3 = 37см,
мұндағы: а = а` = 3см.
4. Бағаналардың ұзындығының есебін анықтаймыз L0:

Мұндағы: Н – арақашықтық
5. Эксцентриситет күшін анықтаймыз

Кездейсоқ эксцентриситет

қабылдаймыз
6. Барынша қысылған (жайылған) арматураныың ауырлық күші ортасымен
жүретін, оське қатынасты қиылысу кезеңін анықтап табу:
ұзақ ауырлықта

толық ауырлықта

l0 r = 22411,56 = 19,38 14
мұнда r = 0,289h = 0,289 × 40 = 11,56 см
Ауыр бетон үшін, элементтің ауырлыққа ұзақ әсер ететін коэффициенті

қабылдаймыз

7. Арматураның коэффициенті және болымсыз күшті табамыз:

8. Коэффициентті есептейміз

Күштен N арматураға As дейінгі арақашықтықты e анықтаймыз.
9. Қысылған аймақтың биіктігіне байланысты шекараның анықтаймыз:
мұнда ω – бетонның қысылған аймағына мінездеме. Ауыр бетон үшін
ω = 0,85 – 0,008Rb = 0,85 – 0,008 × 15,3 =0,728
10. Есептейміз

мұндағы

11. Жұмыс істейтін арматураның ауданын анықтаймыз

Қабылдаймыз 2Ø32 AIII As = 16,08 см2
Коэффициент
- есеп бойынша мынаған тең ()
Қайта есептемеугеде болады.
12. Бағаналардың арматурасын констрирлеу
Жалпақ тоқылған қамыстардан, қамыстың ашық жерлерінде бағаналарға
арматура жасайды, олар жалпақ жұмыс арматурасынан Ø32АIII және көлденең
арматурадан Ø8АI, адымнан орналасуынан S = 20 см тұрады. Мұны сызудан
көруге болады.

3 Құрылыс өндірісінің технологиясы және ұйымдастыру бөлімі

3.1 Құрылыс өндірісінің технологиясы.

Құрылысты бастар алдында құрылыс алаңын дайындау жұмыстары
жүргізіледі. Жұмыс құрылыс алаңын тазартудан басталады. Алаңда бұзылытын
ғимараттарды бұзып, өсіп тұрған ағаштардың бөгет жасайтындарын басқа
жерлерге отырғызып, сақталып қалатындарын қоршайды.
Дайындық кезінде құрылыс алаңын қоршап, құрылыста падаланылатын
уақытша ғимараттар салынады. Уақытша жолдар жасалып, су құбырлары мен
электр жұйелері тартылады. Монтаждау крандары мен құрылысқа қажетті басқа
да көліктермен қондырғылар жеткізіледі. Бұл жұмыстар құрылыстың бас
жоспарына сай етіліп іске асырылуы тиіс.
Негізгі жұмыс кезеңдері ғимараттың жер асты, жер үсті және әрлеу
жұмыстарынан тұрады. Құрылыстың жерасты бөлігін нольдік цикл деп атайды.
Бұл кезеңде қазан шұңқырды қазу, оны өңдеу, іргетаспен жертөленің
қабырғаларын орнату, жертөленің төбежабынын жабумен тағыда басқа жер
жұмыстары атқарылады.
Жер үсті жұмыстарына ғимараттың нольдік деңгейден жоғары ғимаратты
тұрғызу жұмыстары жатады. Оларға негізінен ғимараттың қабырғаларын тұрғызу,
қабатаралық жабын тақталарын жабу жұмыстары мен жер үсті жұмыстарына
байланысты басқа да жұмыстар жүргізіледі.
Әрлеу жұмыстары ішкі және сыртқы әрлеу жұмыстары болып бөлінеді. Ішкі
әрлеу жұмыстарына бөлмелердің қабырғаларымен төбесін әрлеу, едендерді
орнату жұмыстары жатады. Сыртқы әрлеу жұмыстарына ғимараттың сыртқы
қабырғаларын сылап-жөндеу мен басқа да жұмыстар жатады.

3.1.1 Ғимаратқа мінездеме.

Алматы қаласы Бөгенбай батыр-Төлебаев көшесі бойындағы 12-қабатты
тұрғын үй комплексі. Қаңқалары құйылмалы темірбетоннан жасалған. Қатаң
блокпен және ұстындармен қамтамассыз етілген, сонымен қатар шеткі
секциялардағы остер тік және көлденең арқалықпен ұстындармен құралған.
Құрылыс ауданының сейсмикалығы 9 балл (ҚР ҚНжЕ 2.03-30-2006)
Ғимараттың сейсма тұрақтылық көрсеткіші 9 балл (ҚР ҚНжЕ 2.03-30-2006)
Жауаптылық дәрежесі бойынша ғимарат класы. Жұмыс жобалары ҚР ҚНжЕ
2.03.-04-2001 Сейсмикалы аймақтағы құрылыс сәйкесінше жасалған.

Технологиялық жобалаудың соңғы шешімдері.

Кесте 2,1
Атаулар Өлшем Сандық
бірлігі көрсеткіштер
1. Топырақ түрі - I
2. Топырақтың орташа тығыздығы Кгм3 1750
3. Қопсытудың бастапқы коэф-енті - 1,26
4. Қалдықтың қопсыту коэффициенті - 1,07
Ко.р
5. Еңіс коэффициенті - 0,75
6. Еңіс айналымы град. 53
7. Іргетас табанының деңгейі м -10,05

Топырақ түрі – саздақ.
Қазаншұқыр еңістігі
Мұндағы:
H – қазаншұқырдың орташа тереңдігі
m – еңістік коэфициенті ҚР ҚНжЕ 3.01-85 саздақ топырақ үшін

m = 0.075

Топырақ көлемін анықтау жұмыстары.

Алаңның бастапқы жобалары

Мұндағы
а және b – қазаншұқырдағы тұтас іргетасты тақтаның ені мен
ұзындығы.м
Өсімдік қабатын қиу.

Қазаншұқыр көлемін табу.

Мұндағы:
А-және В- іргетас табаны бойынша енімен ұзындығы.
в- және d- іргетас тақтаның остен шығу қалдығы.

мұндағы:
С- және Д- қазаншұқырдың беті бойынша ені мен ұзындығы
m- еңістік коэфициенті
Н- қазаншұқыр тереңдігі

Vоб = Vв.тр. + Vк. = 220,6 + 5386,5 = 5607,1 м3

Қазаншұқыр табанының механикалық жобасы

Алынбаған топырақ көлемі
Vалын. = F · (n = 58,05 · 32,68 · 0,15 = 284,5 м3;
Мұндағы :
F- қазаншұқыр ауданы және траншея асты;
(n- алынбаған топырақ қалыңдығы (0,15...0,2).

Қайта көму топырағы.

Мұндағы:
- іргетас көлемі;
Кққ.- қопсытылған топырақ коэффициенті

Қайта көму топырақтың көлемі.
Vшұң.= Vқк.= 7632,99 м3;
Көлікке тиеу топырақ көлемі.
Vкөл.тиеу.= Vқ – Vқ.к. = 17219,7 – 7632,99 = 9586,71 м3;
Тығыздалатын топырақтың ауданы.
Fт= Vк.к ·0,2
(3,1)
Fт=7632,99·0,2=1917,342м²

3.1.3 Техника–экономиклық көрсеткіштерге сәйкес
экскаватор таңдау.

Шұңқыр топырағын өңдеу үшін төмендегі экскаваторларды пайдалануымыз
мүмкін. Экскаватордың сыйымдылығын таңдау үшін кері күректі экскаваторға
арналған ұсыныстарды қолдана отырып, экскаватордың жұмыс көлемдері және
есепке сипаттамалары алынады.
1 нұсқа.
Бір шөмішті экскаватор (гидравликалық жетек) ЭО–5122
Шөміштің сыйымдылығы Vш=1,25м³
Қазу тереңдігі hг=6м
Машинаға тиеу биіктігі Нв=5м
Қазу радиусы R=9,4м
Экскаватордың қуаты 125(170)кВт(л.с.)
Экскаватордың салмағы 35,8т
Cмаш–ауысым – 42,64тг
Со.п.–37,34 мың тг
Уақыт нормалар: N1-1,98 навымет N2-2,6 көлікке тиеумен бірге

2 нұсқа.
Бір шөмішті экскаватор (гидравликалық жетек) ЭО–4121А
Шөміштің сыйымдылығы Vш=1м³
Қазу тереңдігі hг=5,8м
Машинаға тиеу биіктігі Нв=5м
... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
Ұқсас жұмыстар
Тұрғын үй құрылысының даму перспективасы
Қаланың қала құрылысы дамуының мақсаты
Сәулет - құрылыс шешімі
Көп қабатты құрылыс
Құрылыс сыныбы
Екіқабатты өндірістік ғимаратты жобалау
АЛМАТЫ ҚАЛАСЫНЫҢ ДАМУ КЕЗЕҢДЕРІ
АЛМАТЫ ҚАЛАСЫНЫҢ НЕГІЗГІ ЭКСКУРСИЯЛЫҚ НЫСАНДАРЫ
Азаматтық ғимараттардың сәулеті
Ғимараттардың құрылыс технологиясы
Пәндер
