Реверсті басқарылатын түзеткіштерді есептеу және жобалау


ҚАЗАҚСТАН РЕСПУБЛИКАСЫ ҒЫЛЫМ ЖӘНЕ БІЛІМ МИНИСТРЛІГІ

Қ. И. Сәтбаев атындағы Қазақ ұлттық техникалық университеті

Технологиялық кешендердің электржетегі және автоматтандырылуы

кафедрасы

Курстық жұмысқа

ТҮСІНІКТЕМЕЛІК ЖАЗБА

Тақырыбы:

РЕВЕРСТІ БАСҚАРЫЛАТЫН ТҮЗЕТКІШТЕРДІ

ЕСЕПТЕУ ЖӘНЕ ЖОБАЛАУ

Жетекші:

К. А. Баянбаев

“” 2006 ж.

Нормабақылаушы:

Ғ. П. Қалымбетов

“” 2006 ж.

Студент: Ж. Ғ. Қайназарова

Мамандығы: 050718

Тобы: ЭЭб-04-5қ

Алматы 2006

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ ҒЫЛЫМ ЖӘНЕ БІЛІМ МИНИСТРЛІГІ

Қ. И. Сәтбаев атындағы Қазақ ұлттық техникалық университеті

Автоматика және басқару институты

“Технологиялық кешендердің электржетегі және автоматтандырылуы”

мамандығы

“БЕКІТЕМІН”

Кафедра меңгерушісі

тех. ғыл. докторы, профессор

А. Б. Бекбаев

“” 2006 ж.

Курстық жұмысқа

ТАПСЫРМА

Студент: Қайназарова Жібек Ғазизқызы

Жобаның тақырыбы: Реверсті басқарылатын түзеткіштерді есептеу және жобалау жобалау.

Тапсырманың берілген күні: 24. 01. 2006.

Бастапқы берілгендер: І =750А; U 1H =2800В; І max =2, 5*I =2, 5*750=1875А;

Есептік түсініктемелік жазба мазмұны:

  1. Кіріспе.
  2. Ұсынды схеманың жеңілдетуін жасау.
  3. Күштік бөлімнің элементін есептеу және таңдау.
  4. Күштік трансформаторды есептеу және таңдау.
  5. Вентильді есептеу және таңдау.
  6. Қорғау құрылғысын есептеу және таңдау.
  7. ИФБЖ-ны есептеу.
  8. Қорытынды.

Графикалық материалдың тізімі

  1. Жеңілдетілген ұсынды схема.
  2. Есептелген схема.
  3. ИФБЖ-ның схемасы.
  4. Кернеу диаграммасы.
  5. Реверсті басқарудың схемасы

Жоба жетекшісі Қ. А. Баянбаев

Жобаны орындауға

алған студент Ж. Ғ. Қайназарова

МАЗМҰНЫ

КІРІСПЕ

1 Жеңілдетілген ұсынды схеманың есептелуі . . . 5

2 Күштік бөлімнің элементін есептеу және таңдау . . . 6

2. 1 Күштік трансформаторды есептеу және таңдау . . . 6

2. 2 Вентилді есептеу және таңдау . . . ……. . 8

2. 3 Қорғау құрылғысын есептеу және таңдау . . . … . . . 9

2. 4 ИФБЖ-ны есептеу . . . ……… . . . 11

2. 5 Реверсті схеманы есептеу . . . ……. 12

ҚОРЫТЫНДЫ

ӘДЕБИЕТТЕР ТІЗІМІ

КІРІСПЕ

Қазіргі кезде тиристорлы түрлендіргіштер техникада кең қолданылады. Мұндай қолданысты олар өзінің келесі артықшылықтары арқасында тапты:

- кіші инерциалық;

- қолдану уақыты ұзақ;

- жоғары ПӘК;

- кіші габариттер;

- салыстырмалы түрде бағасы қымбат емес.

Соңғы кездерде толығымен басқарылатын тиристорлар және күштік транзисторлар үлкен дамуын тапты. Олардың көмегімен кіші габариттері бар және жоғарғы сенімділікті мәжбүрлі коммутацияның түйіндесін алып тастау арқылы алынатын, автономды инвенторлар және жиілікті түрлендіргіштер жасалынады. Тиристорлы түрлендіргішті тапысты қолдану үшін, түрлендіргіштік техникадан жақсы білім болу қажет.

Курстық жоба басқарылатын түзеткіштердің негізгі элементтерін есептеу және таңдау тәжірибесін алуға және түрлендіргішті жобалау әдісін үйренуге мүмкіндік береді.

1 ЖЕҢІЛДЕТІЛГЕН ҰСЫНДЫ СХЕМАНЫҢ ЕСЕПТЕЛУІ

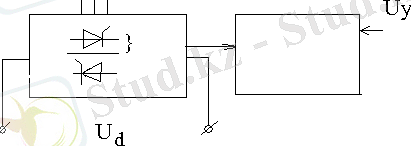

Жеңілдетілген ұсынды схема 1-суретте көрсетілген.

1-сурет. Жеңілдетілген ұсынды схема.

Вентилдік түрлендіргіштің реттеу қабілеті және энергетикалық көрсеткіштер жоғары болғандықтан, базада көрсеткіштері және сипаттамалары өндірістің жоғарғы технология талаптарға сәйкес келетін, автоматты электр жетегі жүйелерін жасау мүмкіндігін береді.

ТП екі негізгі бөліктен тұрады:

1) күштік схемы;

2) импульсті - фазалық басқару жүйесі.

Күштік бөлімге күштік трансформатор да кіруі мүмкін. Электр жетекте ТП тұрақты кернеуді реттеу үшін қолданылады. Күштік түрінде көбінесе үшфазалық көпірлік схема қолданылады.

ИФБЖ-ның негізгі қолданысы - басқарылатын импульстерді жасау және керекті шектерде олардың фазасын реттеу. Түрлендіргіштің негізгі параметрлері күштік трансформатордың тиристор мен екінші ораманың қосылуы схемасына тәуелді болады.

Әрі қарай есептелу 2 суретте көрсетілген есептік схема арқылы жүргізіледі.

2. КҮШТІК БӨЛІМНІҢ ЭЛЕМЕНТІН ЕСЕПТЕУ ЖӘНЕ ТАҢДАУ

  1. Күштік трансформаторды есептеу және таңдау

Вентилдік түрлендіргіштер үшін трансформатордың таңдалуы фазалық ЭҚК Е1ф, Е 2 ф және фазалық ток I1ф, I2ф есептелген мәндер және есептелген қуат арқылы жүргізіледі.

ТрансформатордыңЭҚКЕ 2 фесептелген мәні:

Е *U Equation. 3 (1)

мұндағы:

К =0. 427-Е -тің түзеткіш схемадан тәуелділігін сипаттайтын коэффициент;

К с - желідегі кернеудің түсуін (желіде кернеудің түсуі 5-10 %) ескеретін коэффициент;

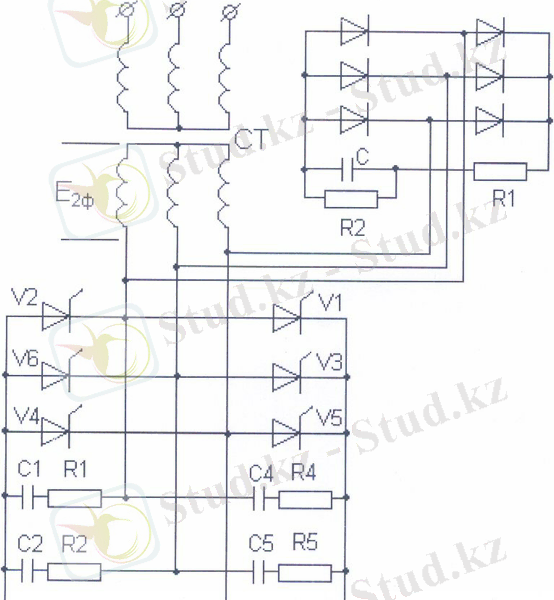

2 - сурет. Есептелген схема.

К с =1. 05-1. 1 , K =1. 1 қабылдаймыз;

K R - түрлендіргіштің ішінде кернеу түсуін ескеретін коэффициент. Келесі шектерде қабылданады:

K i =1, 1-1, 15, Kr= 1, 1 қабылдаймыз;

К а - тиристордың толығымен ашылуын ескеретін коэффициент. К =3 шектерде анықталады;

К = 3 қабылдаймыз;

Е 2 ф=0, 427*1, 1* 1, 1*1, 1*2800 = 159, 13436 В;

Трансформатордың екінші орамасының фазалық тоқтың лездік мәні:

I Equation. 3 =К (2)

мұндағы:

K Equation. 3 =l. l- тікбүрышты формадан тоқтын ауытқуын ескеретін коэффициент;

K Equation. 3 =0. 817- схеманың коэффициенті;

I = 1. 1*0. 817*750=674, 025 А;

Трансформацияның керекті коэффициенті:

К тр =0, 95и (3)

К тр =0. 95*3464/159, 1 = 20, 7;

Трансформатордың бірінші орамасының фазалық тоқтың лездік мәні:

I * (4)

I =1. 5*0. 817*750/20, 7 = 32, 5А;

Трансформатордың есептелген қуаты:

S Equation. 3 = Кс * К а *K R *K s *U H *I н (5)

мұндағы: K s =1. 045;

St = 1, 1*1, 1*1, 1*1, 5*1, 045*2800*750 = 3212967, 45 B*A

= 3212 кВ*А;

Орындауға ТМ-4000/10-82 УХЛЗ трансформаторын қабылдаймыз, ондағы U K =7, 5% 33500 Вт; ∆Р =5200 Вт; U =6000B; U =315 кB; I =0, 9%; I =40A; I =700A;

Трансформатор орамының активті кедергісі:

R Equation. 3 = Equation. 3 (6)

R Equation. 3 =33500/3*40 Equation. 3 *20, 7 Equation. 3 = 0, 00016 Ом;

Трансформатордың индуктивті кедергісі:

(7)

(8)

  1. Вентильді есептеу және таңдау

Әрбір көпір иінінің орташа жүктеме тогы:

I = Imax/3 (9)

I cp =1875/3= 625 A;

Керекті қормен қабылданған суыту жағдайлары бар классифилациялық схемада вентильдің шектік ұзақ тогы:

I П = К 3u * К сх * К ox * I cp (10)

мұндағы:

К =1, 4; К =5

К =1, 1;

I Equation. 3 =1, 4*1, 1*5*625 = 4812, 5 А;

Тиристорге тура және кері бағытта қосатын, қайталанатын кернеудің амплитудасы:

U * (11)

мұндағы: К 3 u=1. 5- тиристорда қатты күшейткішті ескеретін, кернеу қорның коэфициенті:

U П =1. 4 * В;

Т 353-800 кл 6 (U =600В) орнатуға тиристорды қабыодаймыз, негізгі параметрлері 1 кестеде келтірілген.

Күштік тиристордың негізгі параметрлері Т353-800:

1 - кесте:

ТИП: ТИП
Шектік тоқ, А: Шектік тоқ, А
Шектік кернеу, В: Шектік кернеу, В
Қайталанатын кернеу, В: Қайталанатын кернеу, В
Түзу тусу кернеуі, В: Түзу тусу кернеуі, В
Соққы тоқтың амплитудасы, А: Соққы тоқтың амплитудасы, А
ТИП: Т353-800
Шектік тоқ, А: 4812, 5
Шектік кернеу, В: 600-ге жуық
Қайталанатын кернеу, В: 530, 12
Түзу тусу кернеуі, В:
Соққы тоқтың амплитудасы, А: 4813

Тиристордың санын анықтаймыз:

(12)

2. 3Қорғау құрылғыларын таңдау және есептеу.

Тұрақты ток қозғалтқыштары үшін рауалы лүпілдеулер деңгейі 2-12% болады. Сондықтан негізгі гармониканың әсерлік мәні:P(I) =4% болады.

Қабылданған лүпілдеулер деңгейін қамтамасыз ететін якорь тізбегінің индуктивтілігі:

(13)

(14)

Үш фазалы көпірлік схема үшін:

(15)

дроссель қажет емес болады.

Тиристорды коммутациалық қатты күштеністен қорғау үшін RC - тізбегін алып, әр бір тиристорға параллель жалғаймыз. RC - тізбегінің параметрлерін формулалар арқылы анықтаймыз:

С = 10* (16)

мұндағы:

1 а - берілген схемадағы коммутация алдындағы тиристор арқылы ағып өтетін тоқ:

I a =800 А; (17)

мұндағы:

Ia - таңдалған тиристордың ұзақ рұқсат етілген тоқ.

C= (18)

R=10* 600/800=7, 5 Ом

Трансформатордың бірқалыпты жұмыс кезіндегі максималды түзетілген кернеу:

U =2, 34Е (19)

U 1 =2. 34*160 = 374, 4 В;

Трансформатордың жүктемесіз өшіру моментіндегі түзеткіштің шықпалык кернеуі екі есеге дейін өседі:

U =2*U (20)

U 2 =2*374, 4 = 748, 8 В;

Түзеткіш үшін 10 мс ішіндегі жүктеменің импулстік тоғы бар ВК - 10 вентилін таңдаймыз.

Трансформаторды сөндірген кездегі конденсатордағы кернеудің құлауы:

= U 2 -U , (21)

U = 748, 8-374, 4 = 374, 4 Ом;

Кернеудің өзгеруімен пайда болған конденсатордың заряталған тоғы R 1 резисторымен шектеледі:

Equation. 3 (22)

Equation. 3

Қорек алу кезінде конденсаторда энергия жиналады:

Equation. 3 (23)

Equation. 3 (24)

мұндағы:

I - магниттеуші тоқтың лездік мәнін. Егер трансформатордың мәні паспортық мәліметтерде жоқ болса, оның өлшенуін тжуықтап аламыз.

I = 0, 03*I (25)

I = 0. 03*200 = 6 А;

W max = ;

С=

Трансформатор өшірілгеннен кейін конденсатордың разрядталу уақыты 5T=5R 2 C құрайды. Трансформатордың кезектесіп өшірілу аралық уақыты 10 с құрайды. Келесі шарт бойынша конденсатор осы уақытта разрядталады:

R 2 (26)

R 2

R 2 = 0, 35 кОм;

Қабылдаймыз: R 2 = 0, 35 кОм;

ПБ-5 (Uн=380В; Iн=630А; ) ; ВАТ-42 (Uн=460-1050В; Iн=1600-2500А; )

2. 4 ИФБЖ-ны есептеу және таңдау.

ТП-да ИФБЖ екі функцияны атқарады: басқарушы импульстерді жасау және оларды фаза бойынша реттеу. ИФБЖ-ға қойылатын талаптар тиристордың күштік қуат бөлігінің схемасы мен түрлендіргіштік режимде жұмыс істеуіне тәуелді. Бір фазалы схема және үш фазалы нөлдік схемалар үшін басқарушы тиристорлардың ұзақтығына шектік жоқ.

... жалғасы

Сіз бұл жұмысты біздің қосымшамыз арқылы толығымен тегін көре аласыз.
