Тақырыбы: АСИНХРОНДЫ RS ТРИГГЕРЛЕР

МАЗМҰНЫ

КІРІСПЕ

I. ТЕОРИЯЛЫҚ БӨЛІМІ

1. 1. Триггер классификациясы . . . 5

1. 2. RS триггері . . . 10

1. 3. D триггері . . . 12

1. 4. Т триггері . . . 17

1. 5. JK триггері . . . 20

1. 6. Екі сатылы тиггерлер . . . 22

II. ТЕХНИКАЛЫҚ БӨЛІМІ

2. 1. Триггеді есептеу . . . 29

2. 2. Кіші қуатты тиггерлердің параметрлерінің есептелуі . . . 34

III. ТЕХНОЛОГИЯЛЫҚ БӨЛІМІ

А3 . . . 37

А4 . . . 38

ҚОРЫТЫНДЫ

ӘДЕБИЕТТЕР ТІЗІМІ

Кіріспе

Триггерлер деп - электрондық қондырғы көмегімен екілік ақпарат саналып, жазылатын және сақталатын қондырғыны айтамыз. Триггер 1 және 0 екі тұрақты күйде болады.

Триггерлер: RS, D, T, JK, VD және VT болып ажыратылады.

Триггерлерді ақпараттарды қабылжау мүмкіндіктеріне, құрастыру негіздеріне, функционалдық мүмкіндіктеріне қарай бірнеше топтарға бөлуге болады.

Ақпараттарды қабылдау мүмкіндіктеріне қарай триггерлер асинхронды -үйлестірілмеген және синхронды - үйлестірілген болып екіге бөлінеді.

Реакция кезеңдеріне кіріс сигналында триггер асинхронды және синхронды.

Асинхронды триггерлер кірістерінде дабыл пайда болысымен жұмыс істей бастайды.

Синхронды триггерлер кіріс арналарында дабылдары пайда болса да жұмысқа қосылмай, олар жұмысқа тек үйлестіргіш дабылдың әсерінен ғана қосылады. Үйлестіргіш арнасын С әрпімен белгілейді.

Функционалдық мүмкіндіктеріне қарай триггерлер мынадай топтарға бөлінеді. Триггердің сезімталдығы оны бір күйден екінші күйге көшіру үшін оның кіріс арнасына түсірілуге қажетті дабылдың ең аз шамасы.

Триггердің сипаттамалары мыналар:

кіріс арналарына түскен ақпараттарды өлшеу жылдамдығы;
сезгіштігі;
тұтынатын қуаттың шамасы;
сыртқы бөгде - жағымсыз дабылдарға қарағанда орнықтылығы;
дабылдарды өңдеу әдістері - функционалдық мүмкіндіктері.

Дабылдарды өңдеу жылдамдығы триггердің бір өлшем уақыттың ішінде бір күйден екінші күйге көшу жиілігімен анықталады. Ол жүздеген мегагерцтің маңында орналасады. Сыртқы бөгде жағымсыз дабылға қарағанда орнықтылығы триггерлердің дұрыс жұмыс жасау . Триггердің атқаратын қызметі оның өңдей алатын дабылдарының санымен, яғни кірістерінің санымен анықталады.

Т-триггердің ақпа-лездік күйі оның сол сәттегі - сол кезеңдегі оның кіріс арналарындағы дабылдармен анықталмай, оның өткен алдындағы уақыт кезеңдеріндегі күйлерімен анықталады.

Д-триггердің кез-келген үйлестірілген RS не JK -триггерлердің негізінде құрастыуға болады. Ол үшін олардың ақпарат кіріс арналарын өзара инвертор элементі арқылы жалғаса болғаны.

JK -триггерді екі сатылы синхронды триггердің негізінде құрастырады.

Статикалық әдіспен басқарылатын триггерлер басқару импульсінің әсері кезінде асинхронды триггерлер сияқты үздіксіз жұмыс істейді.

Екі сатылы триггерлерде оның кіріс арнасындағы дабылды басқа дабылмен басқарушы импульстің әсері кезінде де яғни триггерлердің жұмыс барысында тоқтатпай айырбастауға болады.

1. Триггерлер туралы жалпы түсінік

Триггерлер деп - электрондық есептеуіш машиналарда, автоматика мен телемеханикада әртүрлі операциялар орындауға арналған, яғни алынған ақпаратты сақтауға, уақыт датчигі схемасында және сандық санауыштарда импульстарды санауға, сандық жиіліктік бөлгіштерде қолданылатын электрондық ауыстырып қосылғыш құрылғыны айтады.

Триггерлер: RS, D, T, JK, VD және VT болып ажыратылады.

Реакция кезеңдерінде кіріс сигналында триггер асинхронды және синхронды болып бөлінеді.

Триггер классификациясы

Триггерлер релейлік элемент, екі орнықты күйі бар, бір күйден басқа күйге өтуі қайтагенерациялы процеспен алып жүреді.

Триггердің ақпараттық түрлер классификациясы:

R-триггердің секірісіндегі жеке кірісі (Q=0) ;

S-триггер қондырғысының жеке кірісі (Q=1) ;

К-жан-жақты триггердің кіріс секірісі (Q=0) ;

У-жан-жақты триггердің кіріс қондырғысы (Q=1) ;

Т-триггердің есептеуіш кірісі;

D-триггердің ақпараттық кірісі;

С-триггердің синхрондалатын кірісі;

V-триггердің оқшаулану кірісі.

1. 1, а-суретте көрсетілген p-n-p типті транзистордағы симметриялық триггерлердің жұмыс істеу принципін қарастырамыз. Триггер және транзисторындағы екі күшейткішті көрсетеді. Әр күшеткіштің шығыстары басқалардың кірістерімен байланысқан. Күшейткіштің осындай қосылуы қорытындысынан алынған кері байланыс оң болып табылады.

Келтірілген схема принципінде электрлік тепе-тең күйі мүмкін, онда және транзисторлары ашық және активтік облысында болады. Бұл жағдайда және токтары өзара тең және схема элементінде кернеудің құлауы белгілі уақытта өзгермейді. Бірақтан, осындай жағдай тұрақсыз болып келеді, және токтың немесе кернеудің кез келген флуктуациясы бір транзистордағы токтың өсуі көшкіндік процеске және басқасының тогының азаюына апарады. Коллектор тогының үлкеюі транзистордағы коллектор кернеуінің үлкейуіне әкеп соғады (абсолюттік шама бойынша кішіреюі), өз кезегінде, транзисторы кернеуінің өсуіне және тогының төмендеуіне әкеп соғады. Соңғысы , , төмендеуін болдырады, сондықтан мұнан былай тогының өсуін болдырады. Процестің көшкіндік сипаты бар және оң кері байланыс жұмысы бітпегенше, жалғаса береді. Бұл транзистордың біреуінің жабылуында және басқасының қанығуында болуы мүмкін. Екі жағдайда да триггер тепе-тең күйде болады.

Егер схема параметрлері осылай таңдалған: транзистордың біреуінің жабық, ал басқасы ашық және қаныққан болса, онда бұл триггерлер қаныққан деп аталады. Егер ашық транзистор активтік облыс шекарасында орналасса және қанығу режиміне кірмесе, бұл триггерлер қанықпаған деп аталады.

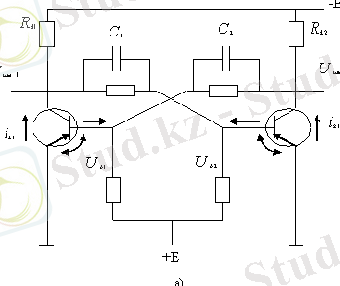

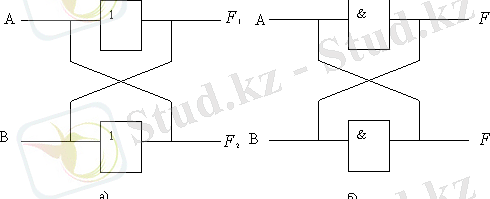

Сурет1. 1. - Симметриялық триггердің схемасы (а) ; симметриялық триггердің екі логикалық элементі түрінде көрсетілуі (б, в) .

Тұрақты күйдің бірінде триггер сыртқы басқару кернеу сигналы келіп түспегенше ұзақ болады. Басқару кернеулері транзистор база тізбегіне енгізілсін. Басқару сигналының кернеуі деңгейге жеткен кезде, транзисторы ашылғанда, коллектор тогы пайда болады және база тогы азаяды. Транзистор активтік облысқа көшіп және оң кері байланыс тұзағы қалпына келтіріледі. Осыдан туған қайтагенерациялы процесі жоғары айтылғандарға ұқсас. Ол триггердің лақтырылуына әкеп соғады және қорытындысында транзисторы жабылады, ал транзисторы ашылып және қанығу облысында болады. Триггер екінші орнықты күйге көшеді. Триггердің лақтырылу процесінде транзистор коллекторларында токтың және кернеудің оң және теріс құламасы орнығады.

және конденсаторлары ауыстырып-қосу процесін тездету үшін қосылған және жылдамдатқыш атымен аталған.

Триггердің жұмысын терең қарастыруға болады, әр транзисторды сәйкес байланысымен логикалық элемент сияқты, И-НЕ және ИЛИ-НЕ формалары логика типіне тәуелді орындайды. Бұл жағдайда әрбір логикалық элементтің шығыстары, екінші логикалық элементтің кірістерімен байланысқан және триггердің схемасы әр логика үшін түрі бар, 1. 1, б, в-суретінде көрсетілген. Егер де бір логикалық элементтің шығысында, мысалы логикалық бірлік сигналы болса, онда екінші логикалық элементтің кірісінде сол сияқты «1» коды болады. Логикалық элементтің екіншісінің шығысында және біріншінің кірісінде нөл сигналы болады, егерде НЕ схемасымен сигнал инверттелген болса. Бірінші логикалық элементтің кірісіндегі логикалық нөл оның шығысындағы логикалық бірлікті қамтамасыз етеді. Сондықтан, триггер тұрақты күйде болады. Оның шығыстарындағы сигналдардың өзгеруі қанша ұзақ болатын схема жаңа тұрақты күйге ауысады. И-НЕ логикалық элементтері басқа типтегі логикада ИЛИ-НЕ функциясын орындайды, 1. 1, б, в-суреттегі схема, өзара эквивалентті.

Бір логикалық элементтің кіріс сигналы басқасының шығыс сигналы болғандықтан, яғни = ; = ; мұндай үлкейтілген тізбек сипаттама анализдері ауыстырып-қосу қасиеті логикалық элементтің көмегімен жүргізген дұрыс (1. 1, г-сурет) .

Триггердің тепе-теңдік күй теңдігіне сәйкес жоғарыда айтылғандар логикалық элементтердің ауыстырып-қосу қасиетінің қиылысу нүктесімен анықталады. Суретте көрініп тұрғандай, триггерде мұндай нүктелер 3 (1, 2, 3) тек олардың екеуі (1, 3) тұрақты күйін сипаттайды, оларда логикалық элемент транзисторлары қанығу күйінде болады, немесе қиылу күйі және оң кері байланыс жоқ болады. 2-нүктесі тепе-теңдіктің тұрақсыз күйін сипаттайды. Оларда екі логикалық элементтің транзисторлары активтік облыста болады және оң кері байланыс тізбегі жұмыс істейді. 1 болғанда 2 нүктесінің аздаған ауытқуы регенеративтік процесс болдырады, қорытындысында триггердің шығыс сигналдары 1 немесе 3 нүктелерінің орындарымен анықталады.

Регенеративтік процесс тудыру үшін логикалық элементтер шықпасына сигналдары берілу керек, олар транзисторларды активтік облысқа алып шығады, оң кері байланыс тізбегін қайта қалпына келтіруін қамтамасыз етеді, ал триггерлер басқа тұрақты күйге ауысады.

Стандартты логикалық элемент негізіндегі триггерлік схемаларды орындау мүмкіндігі электрондық аппарат өндеушілеріне триггерлер жобалау процесін логикалық элементтер схемасын қосылуын өңдеуіне және оларды басқару ұйымдастырылуына әкелуін рұқсат етті. Мүмкін сыртқы байланыстың көптеген саны триггерлік құрылғылардың мағыналы санының көбеюіне әкелді. Оларды жиі ақпаратты жазуы және функционалдық сипаттамасы бойынша классификациялайды.

Ақпарат жазу түрі бойынша классификациясы жұмыстың уақытылы диаграммасын сипаттайды. Осы сипаты бойынша асинхронды және синхронды болып бөлінеді.

Асинхронды триггерде күйдің өзгеруі басқару сигналының тура келуінен болады. Синхронды триггерде ақпараттық кірістерден басқа (оларға басқару сигналдары беріледі), синхрондау кірістері немесе тактылық кірістері бар. Кірісте ақпараттық сигналдар барысында триггерлер күйінің өзгеруі тек қана синхрондау кірісіне сәйкес сигналдарды беру моментінде болуы мүмкін, басқару импульс потенциалымен немесе оның шебімен (фронт) іске асуы мүмкін.

Функционалдық сипаты бойынша триггерлерді классификациялау негізі логикалық басқару болып табылады. Ол триггердің жұмыс істеуіне дейінгі ( ) және жұмыс істегеннен кейінгі ( ) кездеріндегі кірістер мен шығыстар күйін сипаттайды. Триггердің мұндай әртүрлі кластары әртүрлі басқару ұйым түріне, яғни триггердің шығыстарының қосылуына басқару схемасының кірістерінің түріне байланысты. Егер триггерлік қондырғы бір ақпараттық кіріс А, онда логикалық нөл немесе бірлік коды болуы мүмкін (А=0 немесе А=1), және бес логикалық 0, 1, Q, , X күйі бар екі шығыс, онда мұның негізінде функционалды қондырғының 25 функционалдық типін алуға болады.

0, 1, Q, , X - логикалық шығыс күйлері;

0 - А кірістегі логикалық сигналынан тәуелсіз, триггер Q=0 күйінде тұрақты болады.

1 - А кірістегі логикалық сигналынан тәуелсіз, триггер Q=1 күйінде тұрақты болады.

Q- А кірістегі ақпараттың өзгеруінде триггер күйі өзгеріссіз қалады.

- триггердің күйі өзгереді, егер А кірісінде ақпарат өзгерсе.

X - триггердің анықталмаған күйі, кіріс ақпарат сигналының әрекетінде шығыс логикалық деңгейі шығыстың екеуінде де бірдей: Q= =1 немесе : Q= = 0, ал триггердің кіріс сигналының әрекеті аяқталған кезінде Q=1 немесе Q= 0 бірдей ықтималында күйіне ауыса алады.

Егер триггер шеппен немесе импульс қиығымен басқарылса, яғни жұмыс әрекеті тек потенциал құламасында ғана іске асады, сонда сәйкес кірістерін оның сызық байланыстарымен триггерлер орнында кішкентай

үшбұрышпен белгілейді. Егер ол 0/1 құламасында жұмыс істесе, және кері қарай, егер 1/0 құламасы жұмыстық болса, үшбұрыш ұшы триггердің ішіне қарай бұрылған болып келеді. Триггер шығыстары оң жағынан тікбұрышты көрсетеді, инверстік шығысты (Q), сол сияқты дөңгелек болып белгіленеді.

1. 2. RS- триггері.

Екі ақпараттық: R және S кірісі бар логикалық элемент. Онда екі тұрақты күй болуы мүмкін (1. 2-сурет) . R кірісі ағымының «Reset» - қалпына келтіру, S - «Set» - орнату.

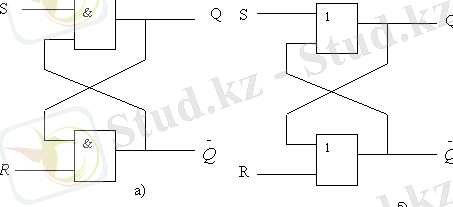

Сурет 1. 2 - Синхронды RS-типті триггер схемасы:

а - И-НЕ элементтеріндегі; б - ИЛИ-НЕ элементтеріндегі; в - И-ИЛИ-НЕ элементтеріндегі

R=0 және S=1 болған кезде триггер «1» күйін (Q=1) қабылдайды, ал R=1 және S=0 күйі «0» (Q=0) . Кейде S кірісін бірлікті, ал R нөлдік деп атайды. RS-типті триггер үшін S=1, R=1 комбинациясы тыйым салынған болып келеді, өйткені мұндай комбинациядан кейін триггер күйі анықталмаған және ол не нөлде немесе бірлікте болып қалуы мүмкін. Сондықтан бұл комбинацияның шығаруынан аулақ болу керек.

Кесте 1. 1

: R

: S

: 0

: 1

: 0

: 1

RS-триггер күйін кіріс сигналына тәуелді 1-кестесінде көрсетілген. 1. 2-схемасында көрсетілгендей, логикалық элементтерді байланыстыру мұндай, егер олардың біреуінің кірісінде «0» кодына сәйкес потенциал орналасса, онда екіншінің шығысында логикалық бірлік потенциалы болады.

1. 2. кесте.

Нұсқа 1 Нұсқа 2

Кіріс1

Кіріс 2

Кіріс1

Кіріс 2

а: 1

б: 1

а: 0

б: 0

а: 1

б: 1

а: а

б: б

Кіріс1

а:

Кіріс 2

б:

Кіріс1

Кіріс 2

а: 1

б: 0

а: 0

б: 0

а: 1

б: 1

1. 2, а-суретінде көрсетілген схемада триггер =0 сигналымен «1» күйін орналастырады, ал «0» (Q=0) күйінде - =0 сигналымен. = =0 тыйым салынған комбинация болып табылады. және кірістері бойынша триггерді орналастыру сигналдармен өндіріледі, логикалық нөлге сәйкес деңгейі, мұндай RS-триггерді инверстік басқару триггері деп аталады.

Триггердің кез келген бастапқы күйінде «0» кодын кірісіне беруі Q=0 сигналының шығыста пайда болуына әкеп соғады. Осы күйдегі ойлау жолын қарастырамыз. және кірістеріне бірлік берілсін. Бұл жағдайда алдындағы сигналдарға байланысты екі шығыс күйі болуы мүмкін: =0; =1 және =1; =0. Кодтар кернеуі логикалық элементтер шығыстарында немесе кірісінде жоғарғысын а-деп белгілеп, ал төменгісін - б -деп белгілеп, 1. 2-кестесі арқылы сипаттауға болады. Кестеден қандай да болмасын шығатын күйдегі триггерлер уақыт моментінде, кірісіне «0» кодын уақыт моментінде біреуі тирггерді «1» күіне ауыстырады. кірісіне нөлді моментінде беруі триггерді «0» жағдайына орнатуды қамтамасыз етеді.

Триггерлерде, 1. 2, б, в-суретінде көрсетілгендей, олардың күйінің орнатылуы логикалық бірлік кодымен іске асады (оң логика) .

Триггердің жақсы жұмыс істеуі үшін синалдардың ұзақтығы, олардың кірісінде әрекет ететін екі триггер иінінің ауыстырып қосылуында неғұрлым көп асырма болу керек.

1. 3. D- триггері

D-типті триггерлердің жұмысын сипаттайтын логикалық теңсіздік түрі:

= (1)

Ол D-типті триггерлерінің моментіндегі, кіріс сигнал кодымен сай келетін, уақыт моментіндегі күйін көрсетеді.

Қарапайым асинхронды D-типті триггерлерінің рөлін екі немесе бірнеше логикалық элементтерден тұратын схема орындай алады (1. 3, а-сурет), оларда кіріс сигналдары таралу кідірісінен әрбір логикалық элементте кіріс сигналға қатысты ығысылған.

D-типті триггерлерінің құрамына, практикада қолданылатын, RS-триггерлері кіреді, сәйкес амалмен ұйымдастырылған басқару. D-типті триггерлерінің мүмкін структурасы 1. 3, б-суретінде көрсетілген.

Онда таралу кідірісі салдарынан логикалық элементтерде Q кірісіндегі сигналдар белгілі кідіріс уақытымен пайда болады.

Шынында да, егер D кірісіне «1» сигналы берілсе, онда триггердің шығысында Q=1, =1 күйіндегі D кірісіне «0» кодын берсе, RS-триггерінің S кірісінде, D-типті триггерлеріне кіретін, «0» коды пайда болады, ал R кірісінде таралу кідірісінен логикалық элементтерде «0» коды қалады. Триггердің күйі өзгермейді. Белгілі бір уақыт аралығында R кірісінде Q шығысының күйін «0»-ге өзгертетін «1» коды пайда болады, ол шығысын - «1»-ге . Басқа сөзбен, шығыс сигналы кідірісімен кірісті қайталады (1. 3, г-сурет) . Егер D кіріс сигналы «1» мәнін қабылдаса, онда Q шығысында «0» сигналы пайда болуы керек, бірақ R кірісінде уақытына «1» коды қалғандықтан, триггер күйі өзгеруге үлгермейді. Белгілі уақыт арасында R шығысында «0» мәні пайда болады, ал Q шығысында «1» коды орнығады. Триггер шығысындағы сигнал тағы да кідірісімен кірісті қайталайды.

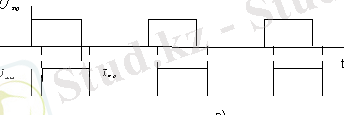

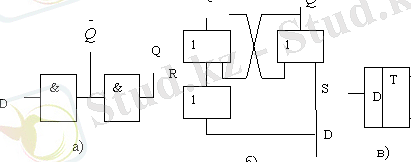

Сурет 1. 3 - Асинхронды D- триггерлерінің схемалары (а, б), оның шартты белгіленуі (в) және шығыс кернеуінің өзгеру диаграммасы (г)

Берілген D-триггері жұмыс істейді, тек қана RS-триггерлерінің элементтер кідірісі толықтауыш енгізген ИЛИ-НЕ элементінің кідіріс уақытынан үлкен болса, сондықтан анықталмаған күйлер тудырғанда ақпарат жоғалмайды.

Егер ондағы И-НЕ логикалық элементі ИЛИ-НЕ элементімен ауыстырылса, триггердің структурасы өзгермейді. Осылай шығыстардың орындары өзгеруі мүмкін, ал тура кірістері инверстікке өзгеруі мүмкін.

D-триггерлер бір фазалы немесе екітактылы D-триггерлері болып бөлінеді.

Триггердің күйі әртүрлі уақыт моменттерінде анықталуы мүмкіндігін 1. 3-кестеден көруге болады.

Кесте 1. 3

D: 1

R: 0

S: 1

Q: 1

: 0

> +

< <

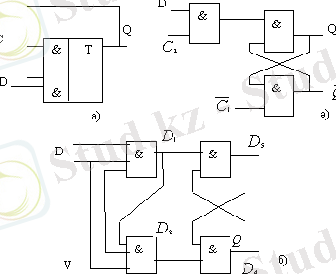

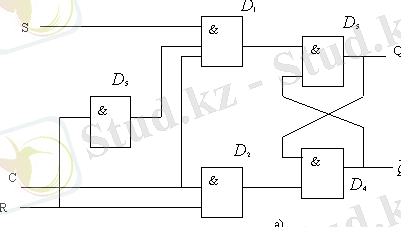

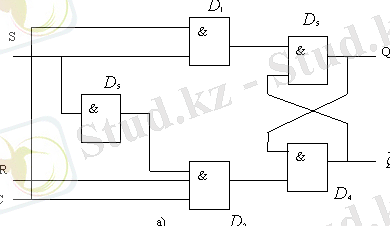

Сурет 1. 5 - И-ИЛИ-НЕ элементіндегі бірфазалы D-триггерлерінің схемалары (а) ; екітактылы D-триггерінің (б) ; DV-триггернің схемасы (в)

Бірфазалы D-триггердің айрықша ерекшелігі бір ғана ақпараттық шығыс Q болады. Ол сыртқы қорытынды санын қысқартуға мүмкіндік береді. Бірфазалы D-триггерінің бір мүмкін схемасы 1. 5, а-суретінде көрсетілген. Бұл триггер логикалық бірлік сигналымен синхрондалады. Шығатын күйінде C=0, ал Q=1 болсын.

И жоғарғы схемасының кірісінде С сигналы инверттелгендіктен, ал екінші кіріске Q=1 сигналы берілген, бұл күй тұрақты болады. D кірісіндегі сигналдың өзгеруі триггердің күйін өзгертпейді, И төменгі схемасында С сигналы инверттелмейді және тактылы импульстің жоқ болуынан (С=0) схема жабық. Егер D=1 болса, тактылы импульс келу моментінде И жоғарғы схема жабылып, ал төменгісі ашылады. Бірақ екі схема да И мен ИЛИ логикалық элементіне қосылып тұрғандықтан, сигнал Q шығысында өзгермейді (Q=1) және тактылы импульстің аяқталуынан триггер «1» күйінде қалады. Егер «D» кірісіне «0» коды берілсе, тактылы импульстің келуімен (С=1) И жоғарғы схема жабылады, соған қарағанда төменгі жағы да жабық қалады. ИЛИ схемасына нөлдік сигналы осы жағдайда беріледі, шығысында Q=0 сигналы пайда болады, ол жоғарғы И схемасының бір кірісіне қосылған. Сондықтан, тактылы импульс әрекеті аяқталғаннан кейін (С=0) жоғарғы схема И жабық болады және шығысында Q=0 сигналы болады.

Осылай триггерде тактылы импульс D кірісінде болған моменттегі сигналы жазылады.

Екітактылы D-триггерлерде ақпарат жазылу үшін екітактылы импульс беру қажет. Екітактылы D-триггерлердің структуралық схемасы 1. 5, б-суретінде көрсетілген. Мұнда ақпаратты жазу үшін және кірістеріне уақытпен жылжытылған тактылы импульс беру керек, сәйкесінше төменгі және жоғарғы логикалық деңгей, яғни =0; =1. =0 импульсін берген кезде триггер «0» күйіне орнығады, ал =1 тактылы импульсі келген кезде ақпарат жазыла бастайды. D=0 болса, онда =1 болғанда И-НЕ логикалық элемент шығысында логикалық бірлік потенциалы болады және триггер шығатын күйде (Q=0) қалады, тактысынан кейін қабылданған. Егер D=1 болса, онда =1 болғанда триггер «1» күйіне орнығып, және келесі тактысына дейін сонда болады.

DV-типті триггері D-типті синхронды триггерінен V ақпараттық кіріс болуымен ерекшелінеді. Мұндай триггер V=1 болғанда кәдімгі D-типті триггері сияқты жұмыс істейді, ал V=0 кезінде D кірісіндегі ақпараттан тәуелсіз шығ, атын күйін сақтайды. DV триггері D триггері негізінде жүзеге асады, синхрондау кірісінен басқа V кірісі енгізілген, 1. 5, в-суретінде көрсетілгендей. Суреттен берілген триггнр V=1 болғанда синхрондау D триггеріне айналады.

Шынында да, егер Q=1 шығатын күйінде, ал V=0 болса, онда және схемалары кез келген сигналында D және С жабық қалады, триггердің күйлері өзгеріссіз қалады. Егер де V=1, онда триггердің жұмысы D-типті триггер жұмысына ұқсас.

RS-триггерге қарағанда R=S=1 комбинациясы S-триггерінде тыйым салынбаған болып келеді, яғни ол бұл жағдайда «1» күйіне орнығады. Қалған жағдайларда S-триггер RS-триггері сияқты жұмыс істейді.

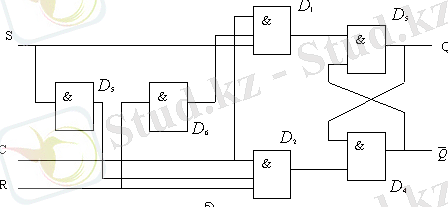

S-триггері схемасы (1. 6, а-сурет) RS-триггер схемасынан толықтауыш инверторы (НЕ схема) болуымен ерекшелінеді, S=1 болғандағы сигнал өтуін бұғаттайды. R=S=С=1 комбинациясында схемасы жабық және триггер өзінің шығатын күйінен тәуелсіз «1» күйіне орнығады.

R-типті триггері S-триггері және RS-триггерінен R=S=1 комбинацияларында нөлдік күйге орнығуымен ерекшелінеді. Ал қалған комбинацияларда RS-триггері сияқты жұмыс істейді. R-триггерінің схемасы 1. 6, б-суретінде көрсетілген, . R=S=С=1 комбинациясында вентилі жабық болады, ал - ашық. Триггер «0» күйіне орнығады.

Е-типті триггері (1. 6, в-сурет) R=S=1 комбинациясы шығыс күйін өзгертпейді. Қалғанкомбинацияларда RS-триггері сияқты функционалдайды. және инверторын енгізу ақпаратты жазуды қамтамасыз етеді, егер S кіріс сигналының деңгейі R кіріс сигналының деңгейіне тең емес болса. Егер де осы сигналдар тең R=S=1 болса, онда және схемалары және вентилдерінің жабық күйін қамтамасыз етеді және триггер өз күйін өзгертпейді.
