Қазақстан Республикасының Білім және Ғылым Министрлігі

Семей қаласының Шәкәрім атындағы Мемлекеттік Университеті

БӨЖ

Тақырыбы: Жер жұмыстарына арналған машиналар туралы жалпы мағлұматтар. Жіктелуі. Жұмысшы органдары мен топырақпен өзара әсерлесуі.

Орындаған: Боранғазиева М.

СТ-309

Тексерген: Уркинбаева Ж. И

Семей қ.

2015 ж

Жоспар:

  1. Жер жұмыстарына арналған машиналар туралы жалпы мағлұматтар.
  2. Жер жұмыстарына арналған машиналардың жіктелуі.
  3. Жұмысшы органдары мен топырақпен өзара әсерлесуі.
  4. Топырақтардың физика-механикалық сипаттамасы.

Жер үймереттері - бұл ғимарат шегінен тасымалдау барысында немесе сырттан әкелінген топырақтан түзілген жабдық. Бұл: 1-оймалар; 2-үймелер.

Оймалар былай бөлінеді: қазаншұңқырлар, орлар, арықтар, жыралар, шұңқырлар, саңылаулар және теспелер.

Оймадан алынған топырақ оның жанына кері көму үшін дуал жасап жиналады. Үймелер үшін топырақ қапталдағы қорлардан жеткізіледі. Жер үймереттері уақытша және ұзақ қолданыстағы деп ажыратылады. 1-орлар; 2-жол үйінділері, бөгеттер мен тоғандар.

Топырақты өңдеу тәсілдері. Ең энергия сыйымды операция- топырақты массивтен ажырату (топырақты қирату) .

Тәсілдер қирату тәсіліне байланысты ажыратылады. Ең көп қолданылатыны - бұл топырақты механикалық қирату (кесу) . Топырақты қиратудың статикалық (2-2, 5 м/с) және динамикалық (соққы және вибро) түрлерін қарастырады (кесу құралының немесе жұмысшы органының жылдамдығына және жұмыс жасау сипатына байланысты) .

Топырақтың механикалық қирауының энергия сыйымдылығы 0, 05-0, 5 кВтч/м3 тең. Ол құрылыстағы жер жұмыстарының 85%-ын алады.

Аралас тәсілдері де қолданылады:1-газомеханикалық; 2-гидравликалық (гидромониторлар, жер сору зеңбіректері) ; 3- гидромеханикалық, Э; 4- жарылысты (термомеханикалық және термопневматикалық, электрогидравликалық) .

Сирек топырақты қиратудың физикалық тәсілдері қолданылады (күйдіру, еріту, жоғары жиілікті тоқтар, ультрадыбыс, электромагнитті және инфрақызыл энергиялар) .

Тәсілді таңдау топырақ беріктігіне, тоң болып қатуына (мерзімдік қату) байланысты болады.

Топырақ қасиеттері туралы. Топырақтар - жер қабығын құрайтын үгітілген тау жыныстары. Олар былай бөлінеді: тау жыныстары (граниттер, құмдақтар, ізбестер және т. б. ), жартылай тау жыныстары (мергелдер, гипсті конгломераттар, тас болып қалған саздар), ірі кесекті, құмды және сазды.

Гранулометриялық құрамы бойынша: сазды, шаңды, құмды, гравийлі, май тасты По грансоставу: глинистые, пылеватые, песчаные, қиыршық және малта тасты, щебенді, қойтасты, тастар, саздар, құмдақтар, құмдар.

Профессор А. Н. Зеленин бойынша топырақтардың 8 категорияға бөлінуі :

Топырақ категориясы

Тығыз

дығы, т/куб. м

ДорНИИ тығыздық өлшегіші

нің соққы саны

Қопсу коэффи

циенті

Үлестік кедергі, кПа
кесуге
Жұмыс кезінде қазуға:
Тік, кері күректермен
драглайндармен
Үздіксіз жұмыс жасайтын экскаватормен
Көлденең қазу
орлы
роторлы
шынжырлы
Топырақ категориясы: I
Тығыздығы, т/куб. м: 1, 2-1. 5
ДорНИИ тығыздық өлшегішінің соққы саны: 1-4
Қопсу коэффициенті: 1, 08-1, 17
Үлестік кедергі, кПа: 12-65
18-80
30-120
40-130
50-180
70-230
Топырақ категориясы: II
Тығыздығы, т/куб. м: 1, 4-1, 9
ДорНИИ тығыздық өлшегішінің соққы саны: 5-8
Қопсу коэффициенті: 1, 14-1, 28
Үлестік кедергі, кПа: 58-130
70-180
120-150
120-250
150-300
210-400
Топырақ категориясы: III
Тығыздығы, т/куб. м: 1, 6-2
ДорНИИ тығыздық өлшегішінің соққы саны: 9-16
Қопсу коэффициенті: 1, 24-1, 3
Үлестік кедергі, кПа: 120-200
160-280
220-400
200-380
240-450
380-660
Топырақ категориясы: IV
Тығыздығы, т/куб. м: 1, 9-2, 2
ДорНИИ тығыздық өлшегішінің соққы саны: 17-35
Қопсу коэффициенті: 1, 26-1, 37
Үлестік кедергі, кПа: 180-300
220-400
280-490
300-550
370-650
650-800
Топырақ категориясы: V
Тығыздығы, т/куб. м: 2, 2-2, 5
ДорНИИ тығыздық өлшегішінің соққы саны: 36-70
Қопсу коэффициенті: 1, 3-1, 42
Үлестік кедергі, кПа: 280-500
330-650
400-750
520-760
580-850
700-1200
Топырақ категориясы: VI
Тығыздығы, т/куб. м: 2, 2-2, 6
ДорНИИ тығыздық өлшегішінің соққы саны: 71-140
Қопсу коэффициенті: 1, 4-1, 45
Үлестік кедергі, кПа: 400-800
450-950
550-1000
700-1200
750-1500
1000-2200
Топырақ категориясы: VII
Тығыздығы, т/куб. м: 2, 3-2, 6
ДорНИИ тығыздық өлшегішінің соққы саны: 141-280
Қопсу коэффициенті: 1, 4-1, 45
Үлестік кедергі, кПа: 1000-3500
1200-4000
1400-4500
1800-5000
2200-5500
2000-6000
Топырақ категориясы: VIII
Тығыздығы, т/куб. м: 2, 5-2, 8
ДорНИИ тығыздық өлшегішінің соққы саны: 281-560
Қопсу коэффициенті: 1, 4-1, 6
Үлестік кедергі, кПа: -
220-250
230-310
-
-
-

7

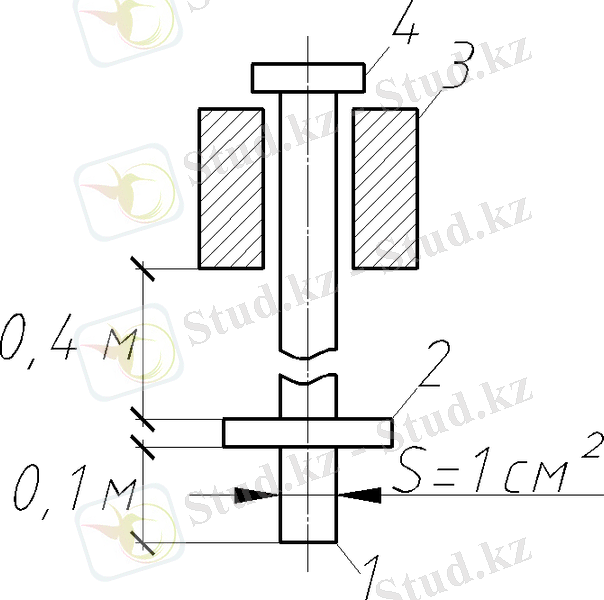

Сурет1. Тығыздық өлшегіш конструкциясы (ДорНИИ) : 1-металл стержень; 2-шайба-тірек (төменгі) ; 3- массасы 2, 5 т жүк; 4-шайба-тірек (жоғарғы) .

Жүк 1 Дж жұмыс жасайды.

Топырақ тығыздығы стержень тірек шайбасына тірелгенше топыраққа ену үшін қажетті соққы санымен бағаланады.

Топырақтың жер қазу және топырақ тығыздағыш жұмысшы органдармен өзара әрекеті барысындағы процеске әсер ететін сипаттамалары:

1 - Ылғалдылық: оптималды - құмдар- 8 - 14%, саздар 20-30%) ;

2 - Қопсу коэффициенті: құмдар - 1, 0, 8-1, 15- тоң топырақ 1, 45 - 1, 6;

3 - Қалдық қопсу коэффициенті - құмдар - 1, 02- 1, 05;
тау жыныстары 1, 2 - 1, 3;

4 - Тығыздалуы: тығыздалу коэффициенті 0, 9- 0, 1;

5 - Беріктік пен деформациялануы;

6 - Ішкі және сыртқы үйкеліс күштері - коэффициенттер: ішкі үйкеліс -

0, 18-0, 7 сыртқы үйкеліс - 0, 15-0, 55;

7 - Тозуы (абразивтілік) ;

8 - Жабысқақтылық.

Өңдеу күрделілігіне қарай топырақтар 8 категорияға бөлінеді:

I - категория - құм, құмдақ, беріктігі орташа және қопсытылған ешқандай қоспасы жоқ жұмсақ саздақ;

II - саздақ, ұсақ және орташа қиыршық тас, ылғалдылығы орташа және қопсытылған саздақ;

III - берік саздақ, ылғалдылығы орташа және қопсытылған саздар, аргиллиттер мен алевролиттер;

IV - берік саздақ, саз, сланецтер, конгломераттар;

V - сланецтер, конгломераттар, қатып қалған саз және сарғыш топырақ, берік бор, гипс, құмдақтар, жұмсақ ізбестер, тау және тоң жыныстар;

VI - ұлутастар, конгломераттар, ірі сланецтер, ізбестер, ірілігі орташа құмдақтар, бор, өте берік гипс, опоктар мен мергельдер;

VII - ізбестер, ірілігі орташа тоң топырақтар;

VIII - тау жыныстары және тоң топырақтар.

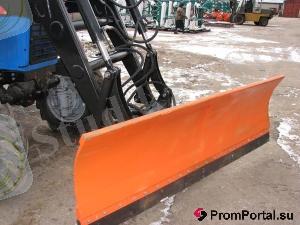

Топырақты массивтен ажырату үшін қолданылатын жұмыс органдары жер қазу органдары деп аталынады. Жер қазу жұмысшы органдары шөмішті, қайырмалы және қопсытқыш тістер деп аталынады.

http://promportal.su/foto/message_fotos/3/36463/navesnoe_oborudovanie_dlya_avtopogruzchikov_i_spectehniki_foto_large.jpg

Қайырмалардың төменгі жағы пышақтармен жабдықталады - пышақты қайырмалар. Кесіп өңдеу жер жұмыстарына арналған жұмысшы орган жүзді, өткір болып келеді. Қозғалыс бағытымен бағыттас пышақтың алдыңғы шекпен құрайтын бұрышы б, кесу бұрышы деп аталынады. Бұрыш Q, сол бағытпен артқы шекпен құрайтын бұрышы артқы бұрыш деп аталынады. Пышақтың топыраққа әсер ететін күші Р қазу күшінің артуы деп аталынады, ал оларға модулі бойынша тең, бірақ бағыты бойынша қарама-қарсы күш Ро- топырақтың қазуға келтіретін кедергісі деп аталынады.

7

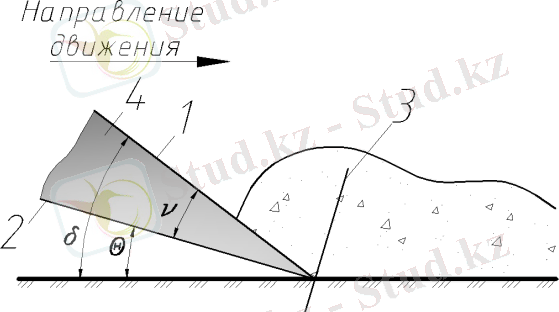

Сурет 2. Кескіш пышақ параметрлері: 1-алдыңғы шек; 2-артқы шек; б - кесу бұрышы; θ - артқы бұрыш; 3-шектер пен кескіш жүздің қиылысу сызықтары; 4-өткір пышақ; v - өткірлену бұрышы.

Топырақтың қазу кедергісінің басқа құраушыларын жазамыз:

1- Жұмысшы орган мен топырақ арасындағы үйкеліс күші;

2- Жұмысшы орган алдындағы топырақтың жылжуға кедергісі (сүйрету призмасы) ;

3- топырақтың шөмішке орын ауытыру кедергісі (шөмішті жұмыс органдарында) ;

4- Топырақтың қайырмамен орын ауыстыруға кедергісі (қайырмалы жұмыс органдарында) .

... жалғасы
