Қазақстан Республикасының Білім және Ғылым министрлігі
Семей қаласының Шәкәрім атындағы мемлекеттік университеті

CӨЖ
Пән аты:Бугенератор қазандық қондырғылар.
Тақырыбы : Қазандардың құрылмасы, классификациялары.

Орындаған : Досанов Б.С
Тобы:ТЭ-317
Тексерген : Тоимбаев А.Б

Семей 2015ж.

Мазмұны
Кіріспе ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... .3
1 Қазандық агрегаттардың құрылмасының дамуы ... ... ... ... ... ... ... .. ... ... ... ... 4
2 Қазандық агрегаттардың топтасуы және міндеті ... ... ... ... ... ... ... ... ... ... ... ..6
3 Классификациялары ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ..8
4 Пайдаланылған әдебиеттер тізімі ... ... ... ... ... ... ... . ... ... ... ... ... ... ... ... ... ... ...9

Кіріспе .
Қазандық-утелизаторлар дегеніміз отынды қайта өңдеп пайдаланатын қондырғылар. Олар технологиялық пештер мен агрегаттардың шығар газдарының жылуын пайдалану арқылы жылытылған су мен буды өңдеді. Қазандық утелизаторлардың басқа қарапайым қазандықтардан айырмашылығы,артықшылығы олардың классификациясы болып табылады.

Қазіргі кездегі, қазандық агрегаттардың түп тұлғасы болып, қарапайым цилиндрлі қазандық құрылмасы жатады.
Қазандықтың, бастапқы типтерінде, өте көп елеулі кемшіліктері бар, олар: төменгі ПӘК, өте көп метал жұмсалуы, көп көлемді су жұмсалуы, бу өндіруі шектеулілігі, ірі өлшемділігі (габариттілігі) және т.б.

Булы қазандықтардың даму сүлбелері: a - қарапайым цилиндрлі; б - ыстық құбырлы; в - газды құбырлы; г - батареялы; д - көлденең су құбырлы; е - тік су құбырлы; 1 - барабан; 2 - оттық; 3 - желтартқыш тор; 4 - газ жүргізгіш; 5 - боров; 6 - құбырлар; 7 - бу ысытқыш.
Қазандықтың көрсеткіштерін жақсарту әдістері және өзіне тән кемшіліктерін жоюда, басқалары пайда болып, оны болдырмау үшін, одан да жетілген құрылмаларын енгізді де, олар, кезекпен жақсарта өзгертіп және қазандықтардыңқұрылмаларын арттырып, оның қыздырушы беттерінің түрлерін және бөлшектерінің өзара орналасуы өзгерте, оттық құрылғыларын және отынды жағу процесстерін жетілдірілді де, жылу беруін жақсартты және т.б.
Қазандықтардың жетілдірілген құрылмалары, негізгі екі бағытта жүруде. Әр бағыттағысы бетін қыздыру тенденциясынегізінде және жылулық жұмысының күшейтілуін дамыту арқылы, ең соңында қазандықтың бу өндіруін арттыру.
Тағы бір бағытының болуы, өзіне тән - ішкі бетін қыздыруда, қазандықтағы ішкі су көлемінің орналасуы және ыстықгазбен, ішкі жағын жылыту деп, аталады. Басында, бір құбырлы ысытқыш, одан кейін, қос құбырлы ысытқышты қазандық пайда болды, оның бетін қыздыру, цилиндрлі қазандыққа қарағанда, бір немесе екі қыздырушы құбырдың, үлкен (900 мм дейінгі) диаметрімен, қазандықтың барлық ұзындығынан өтуі есебінен, елеулі түрде артты. Одан арғы, бетін қыздырудың табиғи дамуына, қыздырушы құбырларды бөлшектеудегі, көп санды, майда колиберлі (диаметрі 50... 100 мм) түтін жанар құбырлар, одан кейін әр түрлі комбинациясы, сол және басқа қазандықтарды алып, тек қана, жоғарыдағы мақсатқа жетудің жолдарын жүргізеді.
Екінші, ең көп тарағанына - бастапқы құрылмаларының өзгеруімен, сулы-құбырлы қазандық болды. Бұл құрылмаларының алынуы, бастапқысының есебінен, газдың құбыр ішінде ағатын, майда ағыншалар емес, тек су көлемі, яғни қазандық құрылмаларының, майда колиберлі құбыр жүйесі түріндегісінің, шоғырлы жиылуымен, өзінің ұшымен қазандық барабанына кіруі. Қазандық құрылмасының бастапқы түрі - үлкен диаметрлі, аз санды құбырдыңбатареялы сүлбесі, қазандықтағы батареялар жиынтығының мақсаты, сыртынан, ыстық газбен жылыту. Одан кейін көлденең - су құбырлы қазандықта, көп санды көлденеңдеу орналасқан (көкжиекке кемінде 12° бұрышпен), майда колиберлі құбырдың, өзінің ұштарымен жазық камера қабырғасына кіреді. Соңғысы, қазандық барабанының жоғарғы жағына, үлкен диаметрлі (1,5 дейінгі) болып жалғасады. Шоғырлы құбыр, сумен толтырылып, сыртынан ыстық газбен жылытылады.
Одан ары қарай, тік су құбырлы қазандықтар жасалады, олардың құбыры көкжиекке 90° дейінгі, бұрышпен орналасқан. Материалды ағын қозғалысы (газ бен су), көлденең су құбырлы қазандық жүйесіне ұқсас.
Алғашқы, тік су құбырлы қазандықтардың құрылмасы, тік құбырлы екі немесе төрт барабанды болған, олардың құбырлы ұштарымен, барабан денесіне тікелей кірмейді, тек, арнаулы ауыр плиталардың тесілген тесігіне кіреді. Бұл, сәтсіз мағынадағы қарапайымдық және құрылмасының мықты еместігі және сондықтан көп кешікпей, барабан қабырғасына құбырдың радиалды кіргізілуін іске асыру үшін, құбырдың ұшын иілдіре, тік су құбырлы қазандыққа толық өтуі болды.
Бұл құрылма тиімді болды, қарапайым, құбырдың термиялық ұзаруын оңай қабылдайды және пайдалануға ыңғайлы.
Бұл жағдайда, қазандықтың жұмыс режимінде-қабыршық - қаспақсыздығын қамтамасыз етуін, сонымен қатар, су дайындау техникасының дамуы мүмкіндігін туғызады.

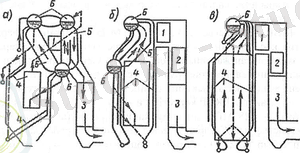

Экранды су құбырлы қазандық агрегаттардың жүйелі дамуы 1 - бу қыздырғыш; 2 - сулы үнемдегіш; 3 - ауа жылытқыш; 4 - жағушы экрандар; 5 - шоғырлы қайнатушы құбырлар; 6 - барабан.
Кейіннен, қос барабанды қазандық агрегаттарды, өте дамыған жанғыш экранды және сулы үнемдегіштерді шығара бастады да, олардың тиімділігін газбен алмастырып, екіншісін газ жүргізгіш бойынша, шоғырлы қайнатушы құбырлы, үш барабанды қазандық агрегаттарды шығарады. Үш барабандыдан, қос барабандыға көшуінен, қазандық агрегаттардың меншікті метал шығынын, едәуір, кемітуге мүмкіндік туғызды.
Тым жетілген барабанды қазандық агрегаттарда, шоғырлы-қайнатушы құбыр болмайды, ал негізгі бу жасаушы беті, жағушы экран болады. Қазіргі кездегі, шығарылатын орташа және үлкен қуатты барабанды агрегаттарда, осы сүлбе сақталған.
Қазандық агрегаттарды ... жалғасы
