ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ және ҒЫЛЫМ МИНИСТРЛІГІ

СЕМЕЙ қаласындағы ШӘКӘРІМ атындағы МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ

«Ақпараттық-коммуникациялық технологиялар» факультеті

«Геодезия және құрылыс» кафедрасы

«5В072900 Құрылыс» мамандығы

СӨЖ

Тақырыбы: « Қабырғаларды шектік күйде тексеру және негіздерді күшейту жұмыстары »

Орындаған: Толқын Қ

СТ -309с тобы

Тексерген:

аға оқытушы Уркинбаева Ж. И

Семей қаласы

2015 жыл

Жоспар:

Кіріспе

1. Негізгі бөлім:

1. Іргетастар және негіздер туралы түсініктер мен анықтамалар

2. Қабырғаларды сейсмикаға қарсы күшейту

3. Негзді іргетастарды күшейту

Қорытынды

Пайдаланылған әдебиеттер тізімі.

Кіріспе

Қазіргі таңда әлемде құрылыс қарқынды дамуда, жаңа ғимараттар мен үймереттер бой көтеруде. Соған байланысты ескі ғимараттырдың жанына тұрғызылатын кездері де болады. Жаңа құрылыстарды жүргізу барысында ескі ғимараттардың іргетастарының орнықтылығын сақтау өте маңызды. Сондықтан қазір іргетастар мен негіздерді күшейту қайта құру, орнықтылығын сақтау өте өзекті мәселелердің бірі.

Жалпы құрылыс үшін іргетастар мен негіздерді дұрыс жобалап орнатудың маңызы өте зор. Өйткені салынған үйлердің пайдалану мерзімі көбінесе олардың іргетастары мен негіздерінің сапасына байланысты болады,

Іргетастар мен негіздерді жобалау деп салынатын үйлердің берік тұғыры /негізі/ болатын грунттардың құрылыска қажетті қасиеттерін ескере отырып орнататын іргетастардың түрін, табандарының өлшемдерін, конструкциясын анықтауды атайды.

Іргетас үйдін ең жауапты бөліктерінің бірі болып табылады. Өйткені ол бүтіндей қатқыл материалдардан /кірпіш, бетон, темірбетон, темір т. б. / құрылған үйді жүмсақ күйдегі ортамен - грунтты негіздермен жалғастырып жоғарыдан түсетін жүктерді таратады. Сондьқтан іргетастың катқылдығы бірдей емес екі ортаның бір жүйенің құрамында үйлесімді және берік жұмыс атқаруын, яғни уйлердің ұзақ мерзімде қауіпсіз пайдаланылуын камтамасыз етуде атқаратын рөлі үлкен.

Іргетастар және негіздер туралы түсініктер мен анықтамалар

Кез келген үйдің немесе ғимараттың бойындағы салмақ пен түрлі жүктер оның іргетасы орнатылған грунтты негіздерге түседі.

Негіздер деп - салынатын үйлердің іргетасының табаны арқылы түсіп таралған күшті көтеретін грунт қабаттарын /немесе қабатын/ атайды.

Іргетас деп- үйдің бойындағы салмақ пен жүктерді жер бетінен белгілі бір тереңдікте орналасқан грунтты негіздерге жеткізіп, таратып түсіруге арналған конструкцияны атайды.

Грунт деп пішіні мен ірілігі әр түрлі қатты түйіршіктерден тұратын жер қабығында болатын құбылыстардың әсерінен мүжіліп ұсақталынған тау жыныстарын атайды. Жалпы грунттарды олардың табиғи қасиеттеріне байланысты сусымалы /құмды/ және иленгіш /балшықты/ деп екі топқа бөледі. Сусымалы грунттардың иленгіш грунттарға қарағанда қатты түйіршіктерінің арасындағы байланыс жоқ. Керісінше, иленгіш грунттарда мұндай байланыс әжептәуір мықты болады, бірақ та оның шамасы қатты түйіршіктердің беріктігінен бірнеше есе төмен болады.

Описание: image1

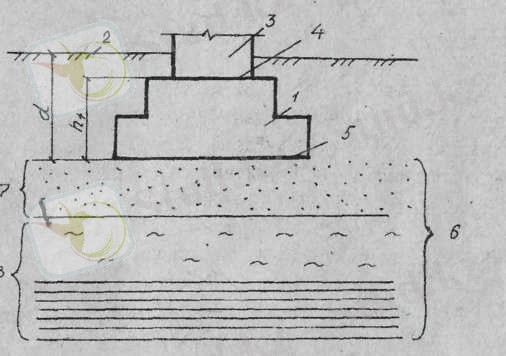

1- сурет. Ғимараттың іргетасы мен негізі

Негзді іргетастарды күшейту

Жұмыстың негізгі ерекшелігі реконструкцияланатын ғимарат негіздерін күшейтуде болып табылады, ғимараттың өзі іргетасымен бар. Нәтижесінде:

Негізге аздаған динамикалық күш жіберуге болмайды: жоғары бөлігк грунтты тығыздауға болмайды және түбінде жарылыс, ауыр трамбовкалар және т. б. ;
Құрылыс алаңы шектелген өлшемі бар.

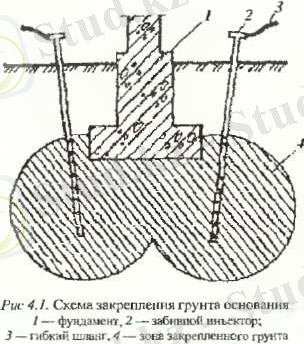

Кәсіпорында негізді күшейту грунт негізін бекіту перспективалық әдіс болып табылады. Бұл жұмыстарды өндіруде іргетасты қопаруды қажет етпейді.

Қандай салмақ көтергіш грунт қажет

табл. 4, 1 грунтты бекітуде қажетті тәсілді таңдайды

Жұмыс ұзақтығы;

Келтірілген шығындар;
Құны;

Еңбексыйымдылығы.

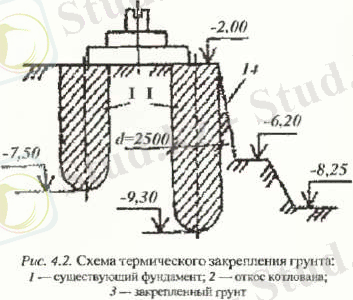

Технологиялық жұмыстар. Термиялық бекіту келесі процесстерден тұрады:

Скважиналарды герметикалау;
Құбырларды және қоректенетін агрекаттарды;
Грунтты күйдіру;
Жүйені бұзу;
скважины образуется столб закрепленного грунта диаметром 1, 5-3, 0 м.

Қабырғаларды сейсмикаға қарсы күшейту

Кірпіш қабырғаларды сейсмикаға қарсы күшейтудің осындай электр құралдарының мүмкіндіктері пайдаланылатын жаңа тәсілін ұсынады.
Өткен ғасырдың 60-шы жылдары- на дейін Қазақстанның сейсмикалық
қауіпті аумақтарында салынған кірпіш ғимараттардың едәуір бөлігі сейсмикалық ықпал кезіндегі кірпіш қабырғалардың нақты жұмысы

қажетті шамада есепке алынбайтын нормалар бойынша салынған.
Тексерулердің нәтижелері көрсетіп отыр ғандай, 60-шы және 70-ші жылдар-
да са лынған кірпіш ғимараттар үшін қалау жұмыстарының сапасы төмен, соның салдарынан қалаудың байланбаған жіктер бойынша кіндікті созылуға уақытша кедергісінің мәні 2. 03-30-2006 ҚР ҚНжЕ көзделген 120 кПа-дан әлдеқайда төмен. Құрылыс салушылар кірпіш ғимараттарды салу кезінде
сейсмикалық төзімді құрылыс нормаларынан қатты ауытқушылықтарға жол берген, бұл сол жылдары салынған құрылыстардың сейсмикалық төзімділік талаптарына сәйкес келмеуіне алып келді. Қазақстанда болған жер сілкіністерінің салдарын талдау республиканың сейсми- калық қауіпті аумақтарындағы күш түсетін қабырғалары кірпіштен салынған ғима- раттардың едәуір бөлігі сейсмика ға қарсы күшейтуді қажет ететіндігін көрсетіп отыр.

Кірпіш ғимараттарды сейсмикаға қар- сы күшейтудің негізгі тәсілі кірпіш қабыр- ғалардың бүкіл бойында оларды темірбетон құрсаулармен күшейту тәсілі болып та- былады (Алматы қаласының ІІ және ІІІ аймақтарында орналасқан қайта құрылатын өнеркәсіп кәсіпорындарының ғимараттары мен құрылыстарының күш түсетін конструкцияларын күшейту жөніндегі құралды қараңыз.

Осындай күшейту барысында мыналарды жасау қажет:
• қабырғаның ішкі және сыртқы бет-
терін сылақтан тазарту;
• қалау жіктерін тазалау.
• қабырғаларда 60х60 см қадаммен ан-
керлерге арналған тесіп өтетін саңылауларды
бұрғылап тесу;
• қабырғаның екі жағынан арматура
торларын орнату;
• торлар мен қабырғалардың беткі
қабаттары арасындағы берілген қашықтықты
қатаң түрде ұстай отырып, торларды бір-
бірімен Z тәріздес анкерлермен бекіту;
• қабырғалардың беткі қабаттарын
үрлеп және жуып тазалау;
• қабырғаларға торкрет-бетонның
бірнеше қабатын жағу, олардың әрқайсысын
ұстатып, жалпы қалыңдығын 4-8 см дейін
жеткізу;
• қабырғаларды қайтадан сылау.

Қортынды

Сонымен жалпы құрылыс үшін іргетастар мен негіздерді дұрыс жобалап орнатудың маңызы өте зор. Өйткені салынған үйлердің пайдалану мерзімі көбінесе олардың іргетастары мен негіздерінің сапасына байланысты болады,

Іргетастар мен негіздерді жобалау деп салынатын үйлердің берік тұғыры /негізі/ болатын грунттардың құрылыска қажетті қасиеттерін ескере отырып орнататын іргетастардың түрін, табандарының өлшемдерін, конструкциясын анықтауды атайды.

Іргетас үйдін ең жауапты бөліктерінің бірі болып табылады. Өйткені ол бүтіндей қатқыл материалдардан /кірпіш, бетон, темірбетон, темір т. б. / құрылған үйді жүмсақ күйдегі ортамен - грунтты негіздермен жалғастырып жоғарыдан түсетін жүктерді таратады. Сондьқтан іргетастың катқылдығы бірдей емес екі ортаның бір жүйенің құрамында үйлесімді және берік жұмыс атқаруын, яғни уйлердің ұзақ мерзімде қауіпсіз пайдаланылуын камтамасыз етуде атқаратын рөлі үлкен.

Пайдаланған әдебиеттер;

Интернет желісі.

Қорытынды

Осындай күшейту барысында мыналарды жасау қажет:
• қабырғаның ішкі және сыртқы бет-
терін сылақтан тазарту;
• қалау жіктерін тазалау.
• қабырғаларда 60х60 см қадаммен ан-
керлерге арналған тесіп өтетін саңылауларды
бұрғылап тесу;
• қабырғаның екі жағынан арматура
торларын орнату;
• торлар мен қабырғалардың беткі
қабаттары арасындағы берілген қашықтықты
қатаң түрде ұстай отырып, торларды бір-
бірімен Z тәріздес анкерлермен бекіту;
• қабырғалардың беткі қабаттарын
үрлеп және жуып тазалау;
• қабырғаларға торкрет-бетонның
бірнеше қабатын жағу, олардың әрқайсысын
ұстатып, жалпы қалыңдығын 4-8 см дейін
жеткізу;
• қабырғаларды қайтадан сылау.
Осылайша, кірпіш қабырғаларды күшейтудің қолданыстағы тәсілі үлкен материалдық және еңбек шығындарын қажет етеді. Қағида бойынша, мұндай күшейтудің жалпы құны ғимараттың теңгерімдік құнынан асып түседі және көбінесе мұндай ғимаратты жоғарыда аталған тәсілмен күшейткеннен гөрі, бұзған тиімдірек болады. Қазіргі уақытта құрылыста қуатты және жинақы электр құралдары, соның ішінде электрофрез кеңінен қолданылады. Осы жұмыста автор кірпіш қабырғаларды сейсмикаға қарсы күшейтудің осындай құралдарының мүмкіндіктері пайдаланылатын жаңа тәсілін
ұсынады.
