1955 жылы 4 қабаттық жартылай өткізгішіті күшейткіш прибор ойлап табылды. Бұл приборды тиристор деп атады. Тиристор – үш немесе одан да көп р-n ауысуынан тұратын,тұрақты екі күйі бар және бір күйден екі-.нші күйге басқару импульсі арқылы ауысып-қосылу мүмкіндігі бар электрондық құрал. Тиристордың тек екі күйі бар: толық ашық немесе толығымен жабық. Сондықтан да оны үздікті электрондық құралдар қатарына жатқызу керек.
Тиристор (грек thyra – есік, кіру және ағылш resіstor – кедергі) – көп қабатты құрылымды шалаөткізгіштің монокристалды негізінде жасалған шалаөткізгіштік аспап; үш немесе одан да көп электрон-кемтіктік ауысуы бар р-п-р-п типті аспап. Тиристор электрлік вентильдің қасиеттеріне ие. Тиристордың әдетте үш шықпасы, оның екеуі (А анод пен К катод) монокристалдың шеткі облыстарымен түйіседі. Мұндай басқарылатын тиристорды триодтық тиристор немесе ринистор деп, ал тек екі шықпасы бар басқарылмайтын тиристорды диодтық тиристор немесе динистор деп атайды. Тиристорлар бірнеше мА-ден ондаған (күштік тиристорлар) кА-ге дейін және кернеуі бірнеше В-тан 10 кВ-қа дейін, кейде одан да жоғары етіп шығарылады. Олардағы тура токтың өсу жылд. 109 А/с-қа, кернеудікі 109 В/с-қа жетеді; ПӘК-і 99%-ды құрайды. Тиристордың сенімділігі жоғары, жұмыс істеу мерзімі ұзақ. Жұмыс істеу принципіне байланысты тиристорлар жабылатын (басқару электроды тізбегі бойынша қосылатын), тез әрекетті, импульстік,симисторлар, бинисторлар, т.б. түрлерге бөлінеді. Тиристорлар түрлендіргіш техникада, қуатты импульстер генераторларында, автоматты басқару жүйелерінде, т.б. қолданылады [1].


1 Қазақ ұлттық энциклопедиясы, 18 том
2 Электротехника и основы электроники./Т.А. Глазенко, В.А. Прянишников. – 2-е изд., перераб. и доп. – М.: Высш. школа, 1996.
3 Электроника: учеб. пособие для вузов./В.И.Лачин, И.С. Савелов. – РОСТОВ-НА-ДОНУ: Феникс, 2000.

Пән: Электротехника
Жұмыс түрі: Материал
Көлемі: 8 бет
Бұл жұмыстың бағасы: 300 теңге




Қазақстан Республикасының Білім және Ғылым министірлігі
Семей қаласындағы Шәкәрім атындағы Мемлекеттік университеті

СӨЖ

Пән: Қолданбалы электроника
Тақырыбы: Тиристорлар

Орындаған : Айтқалиев Ж.Қ.
Топ: ТФ-319
Тексерген: Секербаева А.Б

Семей 2015
Мазмұны:

Кіріспе 3
1 Тиристорлар 4
1.1 Тиристор 4
1.2 Жұмыс істеу принциптері 4
1.3 Тиристордың волт-амперлік сипаттамасы (ВАС) 5
1.4 Тиристордың пайдалану өрісі 5
Қорытынды 7
Пайдаланылған әдебиеттер тізімі 8

Кіріспе

1955 жылы 4 қабаттық жартылай өткізгішіті күшейткіш прибор ойлап табылды. Бұл приборды тиристор деп атады. Тиристор - үш немесе одан да көп р-n ауысуынан тұратын,тұрақты екі күйі бар және бір күйден екі-.нші күйге басқару импульсі арқылы ауысып-қосылу мүмкіндігі бар электрондық құрал. Тиристордың тек екі күйі бар: толық ашық немесе толығымен жабық. Сондықтан да оны үздікті электрондық құралдар қатарына жатқызу керек.

1 Тиристорлар

1.1 Тиристор
Тиристор (грек thyra - есік, кіру және ағылш resіstor - кедергі) - көп қабатты құрылымды шалаөткізгіштің монокристалды негізінде жасалған шалаөткізгіштік аспап; үш немесе одан да көп электрон-кемтіктік ауысуы бар р-п-р-п типті аспап. Тиристор электрлік вентильдің қасиеттеріне ие. Тиристордың әдетте үш шықпасы, оның екеуі (А анод пен К катод) монокристалдың шеткі облыстарымен түйіседі. Мұндай басқарылатын тиристорды триодтық тиристор немесе ринистор деп, ал тек екі шықпасы бар басқарылмайтын тиристорды диодтық тиристор немесе динистор деп атайды. Тиристорлар бірнеше мА-ден ондаған (күштік тиристорлар) кА-ге дейін және кернеуі бірнеше В-тан 10 кВ-қа дейін, кейде одан да жоғары етіп шығарылады. Олардағы тура токтың өсу жылд. 109 Ас-қа, кернеудікі 109 Вс-қа жетеді; ПӘК-і 99%-ды құрайды. Тиристордың сенімділігі жоғары, жұмыс істеу мерзімі ұзақ. Жұмыс істеу принципіне байланысты тиристорлар жабылатын (басқару электроды тізбегі бойынша қосылатын), тез әрекетті, импульстік,симисторлар, бинисторлар, т.б. түрлерге бөлінеді. Тиристорлар түрлендіргіш техникада, қуатты импульстер генераторларында, автоматты басқару жүйелерінде, т.б. қолданылады [1].

1.2 Жұмыс істеу принциптері
Тиристордын тоғы транзистормен екінші транзистормен эмитторлерінің тоғына тен немесе транзисторлардың коллекторінің тен болатындығы төменгде берілген.

I=Iэ1= Iэ2= Iк1+ Iк2= α1 Iэ1+945;2 Iэ2 + Iк0 + β2 Iу=I(α1 + α2)+ Iк0 + β2 Iу

Мұндағы: α1 и α2 - транзисторлардың эмитторлардың тасмалдау коэфициенттер;
Iк0 - коллекторлық аусуларының жылу тоқтарының қосындысы;
Iу - басқару тоғы;
β2 - екінші транзистордын тоқ бойыншы күшейту коэффициенты.
Ақырында тиристор арқылы өтетін тоқ үшін мынадай өрнек аламыз:

Мындағы: α - 2 транзистордің эмиттірліқ тоқтарын тасмалдау коэффициенттірінің қосындысы.
1.3 Тиристордың волт-амперлік сипаттамасы (ВАС)

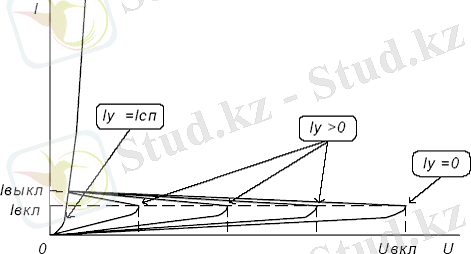

1-суретте тиристордың ВАСы берілген. Iy=0 UUвкл тиристор арқылы өтетін өте аз болады (I Iвкл).
Егер ( I Iвкл; U Uвкл) тиристордың кедергісі теріс мән қабылдайды яғни dUdt 0.
Тиристордың басқаратын тармағына сырттан көрмеу беру арқылы одан тоқтын ... жалғасы
