ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ ҒЫЛЫМ ЖӘНЕ БІЛІМ МИНИСТРЛІГІ
СЕМЕЙ қаласының ШӘКӘРІМ атындағы МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ
Ақпараттық-коммуникациялық технологиялар факультеті
Метал технологиясы
СӨЖ
Тақырыбы: Гиббс заңы немесе фазалар ережесі мен кесінділер ережесін
қолдану
Орындаған:
Тексерген:
ПСМ-219 тобының студенті Жетекші:
Тлеуғали.Е.Т
_____ Нұрбақыт. Қ. (жетекшінің
Т.А.Ж.)
(қолы)
_____ _______ _____
_______
(бағасы) (күні)
(бағасы) (күні)
Семей
2015 ж.
Мазмұны
1. Гиббс заңы немесе фазалар ережесі мен кесінділер ережесін қолдану
2. Екі компонентті қорытпа күйі диаграммасын салу тәсілі
3. Концентрация және иін ережесі
Гиббс заңы немесе фаза ережесі. Қорытпа күйі диаграммасына Гиббс
заңы немесе фаза ережесін қолданады. Фаза ережесінің математикалық түрі
С=К – Ф + 2, (2.1)
мұндағы С – жүйенің еркіндік дәрежесі немесе варианттылығы;
К – жүйені құрайтын компонент саны;
Ф – тепе-теңдіктегі фаза саны;
2 – сыртқы фактор (температура, қысым) саны.
Қорытпаның сұйық және қатты күйінің фазалар тепе-теңдігіне қысымның
әсері аз болғандықтан, өзгеретін сыртқы фактор біреу-ақ, ол – температура
деп есептеледі. Сонда фаза ережесі СК – Ф + 1 деп жазылады.
Жүйенің еркіндік дәрежесі немесе варианттылығы деп тепе-теңдік
жағдайдағы фаза санын өзгертпей, фактор (температура, қысым,
концентрация) санын өзгертуді айтады.
Қорытпа күйі диаграммасын салуда салқындау қисықтарының дұрыстығын
тексереді. Енді А компонентінің кристалдану үрдісінде жүйенің еркіндік
дәрежесі қалай өзгереді, соны қарастырайық (2.4, а -суретті қараңыз).
Компонент сұйық күйде болғанда СК – Ф + 11 – 1 + 11, жүйе
варианттылығы бірге тең, яғни фаза санын (Ф1) өзгертпей, сыртқы
фактор температураны өзгертуге болады. Кристалдану tА нүктесінде
басталғанда, Ф2 (сұйық және қатты фаза), С1 – 2 + 10, жүйе
варианттылығы нөльге тең, яғни өзгертетін фактор жоқ немесе температура
тұрақты. Екі фаза (сұйық пен қатты) тұрақты бір температурада (tА) тепе-
теңдікте болады. Жүйенің тепе-теңдік жағдайы Ф1 болып, жүйе
варианттылығы өзгергенше, тұрақты болып қала береді.
А компонентінің кристалдану үрдісі абсцисс өсіне параллель сызықша
арқылы бейнеленген. Бұл температурада – уақыт координатасында компонент
тұрақты tА температурасында кристалданады деген сөз. Сонымен, фаза саны
(Ф = 2) өзгерген жоқ, күй алмасу тұрақты бір температурада (С = 0) орын
алды, онда tАтемпературасы дұрыс анықталған дейміз. Ендеше диаграмманың А
нүктесі дұрыс табылған.
ІІ қорытпаның кристалдану үрдісі t1 температурасында басталғанда,
С = 2 – 2 + 1 = 1, Ф = 2. Қорытпаның осы күйі 2.4,а -суретінде көлбеу
сызық болып келтірілген. Температура – уақыт координатында бұл көлбеу
сызық температураның t1-ден -ке дейін белгілі бір уақыт ішінде
төмендегенін көрсетеді, яғни фаза санын (Ф = 2) өзгертпей, сыртқы фактор
температураны (С = 1) өзгерттік. Олай болса t1 нүктесі дұрыс анықталған.
Осылайша қорытпа салқындау қисықтарын әрі қарай тексере береді.
Күй диаграммасы дегеніміз қорытпа фазалық құрамының температура мен
концентрацияға байланыстылығын сызып бейнелеу. Егер қорытпаның құрамы,
температурасы (қысымы) өзгерсе, онда оның күйі де өзгереді. Осы өзгеріс
күй диаграммасында бейнеленеді.
Күй диаграммасы тұрақты күйді, яғни берілген жағдайдағы Гиббс
энергиясы аз күйді көрсеткендіктен, оны тепе-теңдік диаграммасы деп те
атайды. Өйткені күй диаграммасы берілген жағдайдағы тепе-теңдіктегі
фазаларды көрсетеді. Күй диаграммасы өте ақырын салқындату немесе өте
ақырын қыздыру кезіндегі орын алатын фазалық түрленісті көрсетеді.
Екі компонентті қорытпа күйі диаграммасын салу тәсілі. Күй
диаграммасын салу тәсілдері екі топқа бөлінеді:
1) аналитикалық (есептік);
2) эксперименттік.
Екі компонентті қорытпа күйі диаграммасын салу үшін көбінесе
термиялық талдау эксперименттік тәсілін қолданады. Температура – уақыт
координатында салқындау қисықтарын салу арқылы металдың (қорытпаның) бір
күйден екінші күйге түрлену температурасын анықтайды. Осы температура
межелі (аумалы) нүкте деп аталынады. Зерттеліп отырған жүйенің көптеген
қорытпасының межелі (аумалы) нүктелерін анықтап, температура – құрам
координатында күй диаграммасын сызып салады.
Қорытпаның сұйық және қатты күйінде компоненттері шексіз еритін күйі

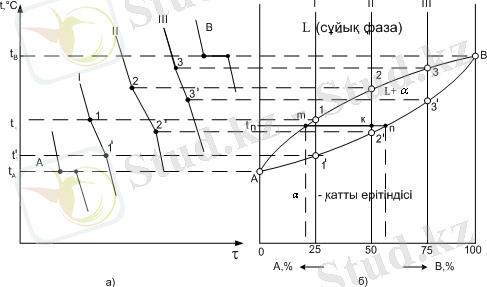

диаграммасын салып көрейік. Температура – уақыт координатында А және В
компонентінің салқындау қисықтарын салу арқылы (2.4, а -сурет), олардың
кристалдану температураларын (tА, tВ) анықтайды. Осы нүктелерді
температура – құрам координатындағы таза компоненттердің құрамын
көрсететін вертикаль ... жалғасы
