Қазақстан Республикасының ғылым және білім министрлігі

Семей қаласының Шәкәрім атындағы мемлекеттік университеті

СРО

Тақырыбы: Интеллектуалды электржетектерінің даму тенденциялары және ерекшеліктері.

Орындаған:Қазтай А. Қ

Топ:АУ-209

Тексерген:Қожахметова Д. О

Семей 2015ж

Жоспар

Электр жетегі ұғымы
Электр жетектің координаттарын реттеу
Электр жетектің алғашқы кезеңі қасиеттері

Электр жетегі - машина мен механизмдердің қозғалуына қажетті механикалық энергияны электр қозғалтқышынан алатын электр механикалық құрылғы.

Ол бір не бірнеше электр қозғалтқыштарынан, беріліс механизмінен және басқару аппараттарынан құралады. Айналу жиілігі тұрақты болып келетін Электр жетегінде негізінен үш фазалы асинхронды және синхронды электр қозғалтқышы, ал айналу жиілігі жайлап реттелетін Электр жетегінде түрақты токтың электр қозғалтқышы, кейде коллекторлы және коллекторсыз асинхронды қозғалтқыштар пайдаланылады. Айналу жиілігін жайлап реттеу тұрақты токтың Электр жетегінде кедергіні, магнит ағынын не кернеуді өзгерту, ал айнымалы токтың Электр жетегінде айнымалы токтың жиілігін өзгерту арқылы жүзеге асырылады. Айналу жиілігін сатылы түрде реттеу полюс жұптарын ауыстырып қосу арқылы орындалады. Айналу жиілігі реттеліп отыратын қуатты Электр жетегінде бірінен соң бірі кезекпен іске қосылатын электр қозғалтқыштарының бірнеше жүйесі пайдаланылады. Электр қозғалтқыштарының бұл жүйесі айналу жиілігін кең алқапта жайлап реттеп қана қоймай, артық энергияны электр желісіне кері қайтарып отырады. Өндірістік процестерді автоматтандыруға байланысты автоматты Электр жетегі кеңінен пайдаланыла бастады.

$C:\Users\Айдана\Desktop\article_text_13_11726_intellektualnye.png$

Интелектуалды электр жетек

Электр жетектің координаттарын реттеу

Электр жетектің негізгі бір міндеті оның координаттарын басқару, яғни технологиялық үрдіс талабына сай жылдамдық пен моментті мəжбүрлі түрде бағытты өзгерту. Технологиялық процестің талабына сəйкес қозғалтқыштың механикалық сипаттамасына əсер ете отырып, мəжбүрлі түрде жылдамдық пен моментті өзгерту, яғни реттеу, координаталарды басқарудың өте маңызды жағдайы болып табылады. Ал, координаттардың біреуін басқасы тəуелсіз түрде өзгергенде керекті деңгейде ұстап тұру реттеудің жекелеген жағдайы болады. Жылдамдық өте жиі реттелетін координата болып табылады, мысалы қозғалыс жағдайына байланысты көлік құралының жылдамдығын өзгерту керек болады, сумен қамтамасыз ету жүйесінде керекті қысым жасау үшін сораптың жылдамдығын реттеу қажет т. с. с.

Электр жетегінде - негізгі элемент (электр энергияны механикалық энергияға түрлендіретін) электр қозғалтқыш болады

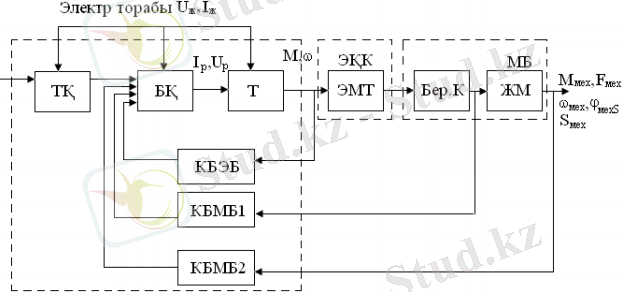

Автоматтандырылған электр жетегінің құрылымдық сұлбасы.

Жүйе үш негізгі бөлімдерден құралады:

а) өзінің ішіне жұмысшы механизмді (ЖМ), жұмысшы машинаның орындаушы құралына электр жетегінің электр қозғалту құрылғыдан механикалық энергияны беру жəне жылдамдығын өзгертуге арналған беру құрылғыны (Бер. Қ) енгізетін механикалық бөлік (МБ) ;

б) электр қозғалту құрылғы (ЭҚК) - электр энергияны механикалық энергиясына түрлендіретін электрмеханикалық түрлендіргіш (ЭМТ) ; в) күштік түрлендіргіштен (Т), басқару құрылғыдан (БҚ) тапсыру құрылғыдан (ТҚ) жəне кері байланыс бергіштерден (электрлік ҚБЭБ жəне механикалық КБМБІ, КБМБ2) құралған

басқару жүйе (БЖ) . Түрлендіргіш (Т) қозғалтқышты қоректендіру жəне басқару əрекетін істеу үшін тағайындалған. Ол қозғалтқышқа берілетін токтың жəне кернеудің түрін, жиілігін немесе электр энергияның сапа көрсеткіштерін өзгертеді.

Басқару дəрежесі бойынша электр жетектері:

А) реттелмейтін-бір ғана өзгермейтін жылдамдығы бар жұмысшы машинаның орындаушы құралдарын іске қосу үшін

Б) реттелетін-жұмысшы машинаның орындаушы құралына өзгеріп тұратын жылдамдықты əсер етуге келтіру үшін;

в) бағдарламалық басқарылатын - тапсырылған бағдарлама бойынша басқарылады;

г) бақылаушы-белгілі дəлдікпен жұмысшы машинаның орындаушы құралдың жылжуын бақылау.

Автоматтандыру дəрежесі бойынша:

а) автоматтандырылмаған - қолмен басқарылатын электр жетегі;

б) автоматтандырылған - шамалары автоматты реттелу арқылы басқарылатын электр жетегі. Токтың түрі бойынша тұрақты жəне айнымалы ток электр жетегі.

Электр жетектер диагностика және құрылғыға архивтеу жасауға арналған. Электр жетектермен басқару оңай әрі онымен жұмыс жасаған жеңіл болды. Осы кездегі электр жетектердің қасиеттері келесідей болды:
