Су сорғыш құралдардың жұмыс жасау принциптері


Пән: Автоматтандыру, Техника
Жұмыс түрі:  Материал
Тегін:  Антиплагиат
Көлемі: 8 бет
Таңдаулыға:

Қазақстан Республикасының Білім және Ғылым министрлігі

Семей қаласының Шәкәрім атындағы Мемлекеттік университеті

Ақпараттық-коммуникациялық технологиялар факультеті

«Геодезия және Құрылыс» кафедрасы

«5В072900 Құрылыс» мамандығы

«Құрылыс өндірісінің технологиясы 3» пәні

СРО №4

Тақырыбы:

Су сорғыш құралдардың жұмыс жасау принциптері

Орындаған: Үмыткаров Е. Ж.

СТ - 217

Тексерген: Уркинбаева Ж. И.

аға оқытушысы

Семей

2015

Мазмұны

Кіріспе . . . 3

Су сорғыш құралдар туралы жалпы түсінік, түрлері, құрылысы, жұмыс жасау принциптері . . . 4

Қорытынды . . . 8

Пайдаланылған әдебиеттер тізімі . . . 9

Кіріспе

Республикамызда сумен жабдықтау проблемалары су ресурстарының жеткіліксіздігіне, еліміздің территориясында біркелкі таралмауына, су объектілерінің ластануына, сумен жабдықтау жүйелерінің техникалық жағдайының нашарлауына байланысты. Осының бәрі ақырында халықты ауруға ұшырайтындығы, аурудың таралуына әсер етеді, үткені көбі су арқылы жұғатыны белгілі. Жылдан жылға су құбыр тораптарының азаюы мәлім. Мысалы 1997 жылдан қазірге дейін олардың саны 433-ке азайған.

Қазақстан Республика Президентінің қаулысы бойынша 2003-2005 жылдар ауылдарды сүйеу жолдары деп белгіленген. Ол үшін әртүрлі шараларды жоспарланған оның ішіне халықтың санитарлы-эпидемиология сәттілігін жақсарту. Сумен жабдықтау объектілердің жағдайын жақсарту кіреді. 2002 жылы Қазақстан Үкіметі «Ауыз сулар» атты бағдарламаны бекіткен.

Сорғыш станциялары электр энергиясын механикалық энергияның сұйық тасқынына айналдыратын және осы өзгерістер үдерісін басқаруды жүзеге асыратын ғимараттар мен жабдықтардың күрделі электрогидравликалық кешенін құрайды.

Барлық мақсаттағы сорғышты станциялар құрылыс нормалары мен талаптарына сәйкес жобалануы керек, әдеттегідей жұмысшының көмегінсіз басқару: автоматты-технологиялық параметрлерге тәуелді (сыйымдылықтағы су деңгейі, желідегі судың шығыны мен қысымы) ; қашықтықтан басқару (телемеханикалық) - басқару орнынан; жергілікті - тұрақты жұмысшысы бар орынға немесе керекті дабылды басқару орнына жеткізетін жұмысшының периодты келіп кетуі.

Реттеуші электр жетекпен басқару негізінен резервуардағы су деңгейі, жүйеге берілетін су шығыны, жүйедегі жазып алушы нүктелердегі қысымға тәуелді автоматты түрде жүзеге асады.

1. Су сорғыш құралдар туралы жалпы түсінік, түрлері, құрылысы, жұмыс жасау принциптері.

Сорғыш станциялары электр энергиясын механикалық энергияның сұйық тасқынына айналдыратын және осы өзгерістер үдерісін басқаруды жүзеге асыратын ғимараттар мен жабдықтардың күрделі электрогидравликалық кешенін құрайды.

Сорғышты су айдағыш станциялары жалпы сумен қамсыздандыру жүйесіндегі орнына қарай 1-ші, 2-ші, 3-ші және одан да жоғары станцияларға және кәріздік болып бөлінеді. Олардың мақсаттары 1 кестеде көрсетілген.

1 кесте - Су сорғыш станцияның түрлері мен мақсаттары.

Нысан
Мақсаты
Нысан: 1-ші деңгейлі сорғыш станциясы
Мақсаты: Ұңғымаларда орналасқан тереңге кететін сорғыштарды басқару. Жинаушы қоймадағы судың белгіленген деңгейін ұстап тұру. 2-ші және 3-ші сорғыштарды басқару станцияларымен бірге су тартатын технологиялық құрылғылардың құрамында қолданылады.
Нысан: 2-ші деңгейлі сорғыш станциясы
Мақсаты: Жинаушы сыйымдылықтан су тарту арқылы су құбыры жүйесіне қысым тудыру. Кіші және орта қабаттылықты салуды қамтамасыз ететін есеппен қысым туады. Қысымның тұрақты мәнін ұстап тұру тәуліктік немесе апталық кестеге сәйкес болады.
Нысан: 3-ші деңгейлі сорғыш станциясы
Мақсаты: Орта және жоғары қабатты ғимараттар үшін 2-ші деңгейлі станциядан су тарту арқылы су құбырындағы керекті қысымды ұстап тұру. Қысымның тұрақты мәнін ұстап тұру тәуліктік немесе апталық кестеге сәйкес болады.
Нысан: Кәріздік сорғыш станциясы
Мақсаты: Тазарту ғимаратындағы құрғатпа суды айдау үшін, тұрғын үй, өндірістік және басқа да ғимараттардың жертөлелерін, шұңқырлар және тағы басқа құрылыс, құтқару және осыған ұқсас жұмыстар кезіндегі сыйымдылықтарды құрғату.

Сорғышты станциялардың негізгі мақсаты төмендегілерді қамтамасыз ету болып табылады:

Қалыпты және апатты жағдайларда сұйықтықты берудің талап етілетін кестесі;

Құрылыс салуға, жабдықтауға және пайдалануға төмен шығын жұмсау;

Сенімділіктің қажетті деңгейі, демек жұмыс үздіксіздігінің белгілі деңгейі;

Нысанның технологиялық маңыздылығына сәйкес келетін төзімділігі;

Пайдалану қолайлылығы (автоматика мен телемеханиканы кеңінен қолдану) ;

Сұйықтықты пайдаланудың үздіксіз өзгермелі көлемі мен тәртібі кезінде және пайдаланушы құрамы өзгерісіндегі пайдалану.

Сорғыш станцияларын мақсатына қарай келесідей түрге бөлуге болады:

- өнеркәсіп мекемелері мен елді-мекендерді шаруашылық және ішуге жарамды сумен жабдықтау;

- өнеркәсіп мекемелерін айналмалы сумен жабдықтау;

- кәріздік, жылумен жабдықтау жүйесі; құрғатқыш;

- өртке қарсы қолданылатын сумен жабдықтау; жер өңдеу мұнай айдау және басқалары.

Сорғыштардың бірігу әдістері бойынша дербес жұмыс жасайтын сорғыш станциялары және біріге жұмыс жасайтын сорғыш станциялары деп бөлуге болады. Бірінші жағдайда төмен бірлі-жарым қуатты және жұмыс сенімділігіне қойылатын төмен талаптар бар сорғыш станциялар сипатталады.

Сорғыш станциялар барлық түрлерінде бірігіп жұмыс жасайтын сорғыштар кеңінен қолданыс тапқан. Қажетті технологиялық көрсеткіштерді қамтамасыз ету үшін параллельді, кезекті және біріктірілген қондырғылар қосылыстары қолданылады. Сорғыш станциялар көп түрінді қолданылатын сорғыштардың параллельді қосылыстары неғұрлым ерекше болып табылады. Кезекті қосылысты сорғышты қондырғылар барынша жоғары қысым тудыру керек болғанда, мысалы тұтқыр ерітінділерді (мұнай, тұнба және басқалары) тасымалдау кезінде қолданылады.

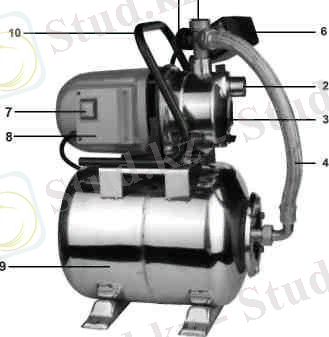

Сумен қамтамасыз етуші станция келесі тораптар мен бөлшектерден тұрады:

1 - сорғыш келтеқұбыр;

2 - қысқыш қосқыш;

3 - шығыс тесігі;

4 - қысып айдаушы құбыр;

5 - манометр;

6 - термоажыратқыш;

7 - қосу - өшіру;

8 - қорап;

9 - жоғары қысым резервуары;

10 - сап.

1 сурет - GP-1214CS маркалы сорғы станциясы.

Техникалық мәліметтер

Сорғы станциясы
GP-1214CS
Сорғы станциясы: Электр желісінің кернеуі
GP-1214CS: 220 / 240втб 50Гц
Сорғы станциясы: Қуаты
GP-1214CS: 1200В
Сорғы станциясы: Су өтімінің ең жоғарғы мәні
GP-1214CS: 3800л/сағ
Сорғы станциясы: Арын биіктігінің ең жоғарғы мәні
GP-1214CS: 50м
Сорғы станциясы: Қысымның ең жоғарғы мәні
GP-1214CS: 2, 5 - 4 Атм.

Құбырлардың айдау және сору жүйесі, тиекті тірек, электр жетек, сонымен қатар қондырғының технологиялық параметрлерін өлшейтін құрылғысынан, бір немесе бірнеше сорғыштардан тұратын сорғыш қондырғылар негізгі энергетикалық элементі болып табылады. Сорғы станциясы негізгі күштік жабдық ретінде көлемдік немесе динамикалық сорғыштар қолданылады.

Сумен қамтамасыз ету станциясы техникалық қызмет көрсетуді қажет етпейді.

Су тазарту станциясы тәулік бойынша біркелкі жұмыс істеуіне есептеледі.

Су тазарту станциясының негізгі ғимараттардың құрамын оның өнімділігіне, табиғи судағы қалқыма өнімділігіне, табиғи судағы қалқыма заттардың санына және түстілігіне байланысты іріктеуге болады.

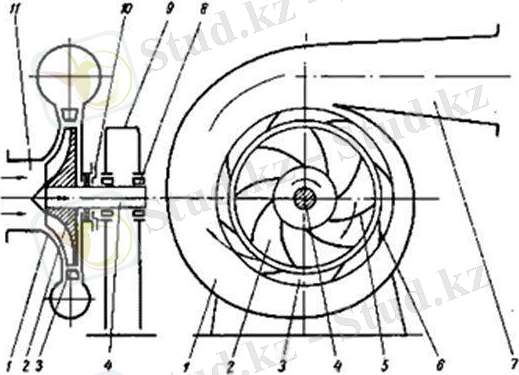

2 сурет - Ортадан тепкіш сорғышының принциптік сұлбасы.

1 - жұмысшы камера; 2 - жұмысшы доңғалақ; 3 - бағыттаушы құрылғы; 4 - білік; 5 - жұмысшы доңғалақтың қалақшасы; 6 - бағыттаушы құрылғының қалақшасы; 7 - айдау келте құбыры; 8 - мойынтірек; 9 - сорғыш қаңқасы(тіреуіш тірек ) ; 10 - біліктің гидравликалық дөңбек тығыздағышы (тығыздағыш) ; 11 - сору келте құбыры.

Көлемдік сорғышты сығу нәтижесінде тасымалданатын сұйықтық қысымы көтерілген кезде ығыстыру принципі бойынша жұмыс жасайды. Оларға қайтармалы-үдемелі (диафрагмалы, поршенді) және роторлы (аксиалды-поршенді және радиалды-поршенді, тісті, шиберлі, винтті және т. б. ) сорғыштар жатады.

Үдемелі сорғыштар ауыстырылатын ортаға күштік әсер негізінде жұмыс жасайды. Оларға қалақшалы (ортадан тепкіш (2 сурет), осьтік) айдағыштар және үйкеліс айдағыштар (құйынды, дискілі, ағынды және т. б) жатады. Ортадан тепкіш сорғыштар жақсы қолданысқа ие болған.

Сорғы станция негізгі сипаттамалары болып сұйықтық қысымы мен шығыс берілісінің уақытқа және кіріс берілуіне, сонымен қатар кері әсерлерге тәуелділігі болып табылады. Бұл тәуелділіктер сорғы станция жұмысы режимінің өзгерісін көрсетеді.

Сумен қамтамасыз етуші станция су өтіміне сәйкес қысымға тәуелді қосылатын және өшірілетін, автоматты режімде жұмыс істейтін агрегат болып табылады. Бір реттік суды толтырудан кейін сорғы өздігінен сору режімінде жұмыс істейді.

Қолданылуы: сумен қамтамасыз ету, қысымның жоғарылауы (тек аралық қосу кезінде), бақтар мен бақшаларды суармалау, өнеркәсіпте, ауыл шаруашылығында су беру.

Сумен қамтамасыз етуші станция құрамында қондырғы бөлшектерінің материалдарына зақым келтіруі мүмкін абразивті немесе ұзын талшықты, сондай-ақ химиялық құрамдас бөлшектері жоқ таза суды беру үшін ғана қолданылады.

Сумен қамтамасыз етуші станцияны жүзу бассейндеріне хлор құрамды суды беру үшін қолдануға болмайды.

Барлық мақсаттағы сорғышты станциялар құрылыс нормалары мен талаптарына сәйкес жобалануы керек, әдеттегідей жұмысшының көмегінсіз басқару: автоматты-технологиялық параметрлерге тәуелді (сыйымдылықтағы су деңгейі, желідегі судың шығыны мен қысымы) ; қашықтықтан басқару (телемеханикалық) басқару орнынан; жергілікті - тұрақты жұмысшысы бар орынға немесе керекті дабылды басқару орнына жеткізетін жұмысшының периодты келіп кетуі.

Реттеуші электр жетекпен басқару негізінен станциядағы су деңгейі, жүйеге берілетін су шығыны, жүйедегі жазып алушы нүктелердегі қысымға тәуелді автоматты түрде жүзеге асады.

Қорытынды

Сорғыш станциялары электр энергиясын механикалық энергияның сұйық тасқынына айналдыратын және осы өзгерістер үдерісін басқаруды жүзеге асыратын ғимараттар мен жабдықтардың күрделі электрогидравликалық кешенін құрайды.

... жалғасы
