Кіріспе
Мен осы өздік жұмыста мен газ турбиналық АЭС туралы қарастыратын боламын, қысқаша айта кетсем: ГТҚ құрамына әдетте жану камерасы, газ турбинасы, ауалы компрессор, әр түрлі жылуалмастырғыш элементтер (ауасуытқыштар, майлау жүйелерінің майсуытқыштары, регенеративті жылуалмастырғыштар) және қосалқы қондырғылардан (майсораптары, сумен жабдықтау элементтері және т.б.) тұрады. ГТҚ-ның жұмыс денесі ретінде отын жану өнімдері, яғни табиғи газ, жақсы тазартылған жасанды газдар (доменді, коксты, генераторлы) және арнайы газ турбиналы сұйық отын (дизельді және солярлы май өңдеуінен өткен) қолданылады.
Газотурбиналық ядролық энергетикалық қондырғылар
ГТҚ-ның жұмыс процесі. Қазіргі заманауи ГТҚ-да р = const болған жағдайдағы жану циклі қолданылады.
ГТҚ құрамына әдетте жану камерасы, газ турбинасы, ауалы компрессор, әр түрлі жылуалмастырғыш элементтер (ауасуытқыштар, майлау жүйелерінің майсуытқыштары, регенеративті жылуалмастырғыштар) және қосалқы қондырғылардан (майсораптары, сумен жабдықтау элементтері және т.б.) тұрады.
ГТҚ-ның жұмыс денесі ретінде отын жану өнімдері, яғни табиғи газ, жақсы тазартылған жасанды газдар (доменді, коксты, генераторлы) және арнайы газ турбиналы сұйық отын (дизельді және солярлы май өңдеуінен өткен) қолданылады.
Жұмыс қоспасын дайындау жану камерасында жүреді. Камераның оттық көлемі (1-сурет) жану зонасына (онда отынның жануы 2000 ºС болады) және араластыру зонасына бөлінеді. Араластыру зонасы жану өнімдерінің температурасын төмендету (станционарлы турбиналарда 7501090 ºС-қа, және авиациялық турбиналарда 1400 ºС-қа дейін) мақсатында оларды ауамен араластырады
1-ауа бағыттағыш қондырғы; 2- тұтандырғыш; 3- бүркіп шашу қондырғысы; 4- жалынды (ыстық) құбыр; 5- корпус; 6- араластырғыш.

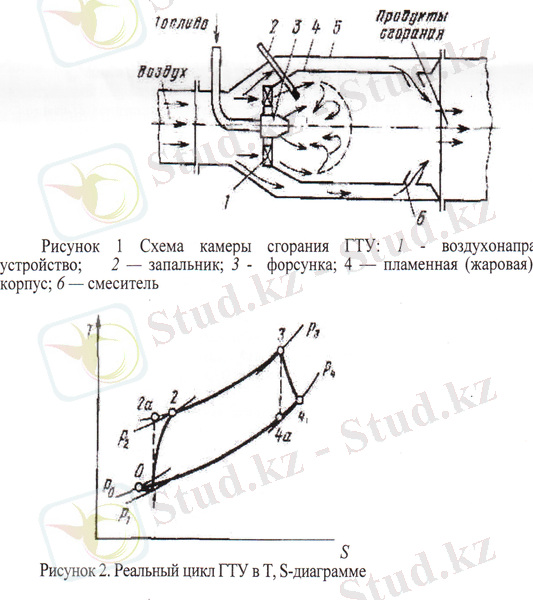

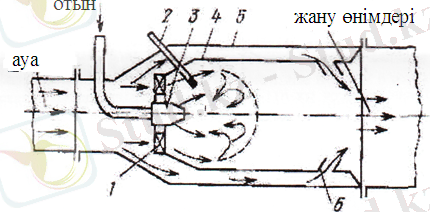

1-сурет. ГТҚ-ның жану сызбасы
2-сурет. T,S диаграммадағы ГТҚ-ның нақты циклы
Газдық және булы турбиналардың жұмыс істеу принципі ұқсас, бірақ газ турбиналарының ағыс бөлігінің конструкциясы жеңіл болып келеді. Олар салыстырмалы түрде кішкентай жылуберілуде жұмыс істейді және сондықтан аз мөлшердегі саты санына ие.
Жану өнімдерінің үлкен температурасына байланысты турбиналардың ағыс бөлігінің бөлшектері (сопло, жұмысшы қалақшалар, дисктер, біліктер) қоспалы жоғары сапалы болаттан дайындалады. Сапалы жұмыс үшін турбиналардың көбінесе жұмыс істейтін корпус бөлшектері мен ротордың қарқынды салқындатылуы қарастырылған.
Нақты жағдайда ГТҚ-ғы процесстері тұрақты болмайды. Ол турбина және компрессордағы жұмыстың жоғалуымен, ГТҚ тракттарындағы аэродинамикалық кедергінің болуымен байланысты. 2-суретте компрессордағы сығылу процесі 1-2, ал кеңею процесі 3-4 нүктелерімен көрсетілген. Адиабаталық сығылу және кеңею процестеріндегі дененің күйі 2а және 4а нүклерімен көрсетілген, ал 0 нүктесі - қоршаған ортаның параметрлері.
Компрессордың сору тракттеріндегі қысымның жоғалуы ретінде сығылу процесі 1 нүктемен белгіленген.
Сонымен нақтылы циклда ауаны қысу үшін үлкен жұмыс, ал турбинадағы газды кеңейту үшін идеалды циклмен салыстырғанда аз жұмыс жұмсалады. Циклдың ПӘК-ті аз болады. Қысымды көбейту дәрежесі жоғарылаған сайын PI (яғни ра-дан) жоғары, пайдалы жұмыспен салыстырғанда жоғалтулар саны көп болады. Компрессордың жетегіне кеткен жұмыс PI-дың белгілі мәнінде турбинаның жұмысына тең болады, ал пайдалы жұмыс-0.

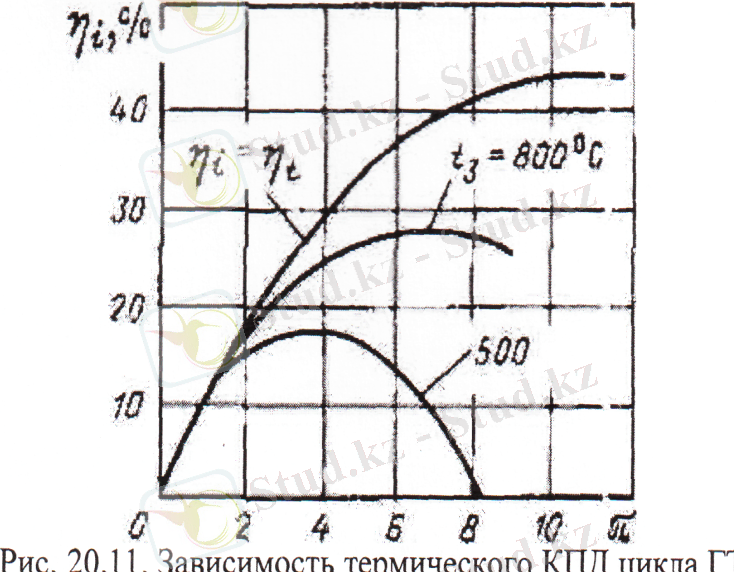

Сондықтан, идеалды циклдан қарағанда, нақтылы циклдың эффективтілігінің көп бөлігі қысымның белгілі бір мөлшерінде (оптималды) байқалады, сонымен қатар Т3 - ке әрқашан өзінің PIопт мәні сәйкес болады, (2-сурет). Қарапайым ГТҚ-ның ПӘК-ті (1418) %-дан аспайды, ал оны көтеру үшін ГТҚ-да бірнеше сатылы жылуберілулер және сығылатын ауаны аралық суыту қолданылады. Онымен қоса турбиналардан кейінгі өтелген газдармен сығылған ауаны регенеративті жылыту арқылы нақтылы циклды Карно циклына жақындатады.
Жоғалатын газдарды жылулық пайдалануы бар ГТҚ. ГТҚ-дағы жоғалатын газдардың жылуын қарапайым жылуалмастырғыштарды бу және ыстық су алу мақсатында қолдануға болады. ГТ-25-700 ЛМЗ қондырғылары жылу жүйелерінде суды (150160) ºС-қа дейін ысытатын қыздырғыштармен жабдықталған.
ГТҚ-ғы ауаның мол коэффиценті дәрежесінің салыстырмалы түрде көп болуы өнімдердің жану ортасында қосымша отынның көп мөлшерде жануына мүмкіндік береді. Нәтижесінде ГТҚ-дан кейін қосымша жану камерасынан температурасы жоғары газдар шығады. Осы газдар ... жалғасы
