Топырақты тығыздау – бұл топырақтың сыртқы күш әсерінен қайтымсыз деформациялану процесі. Топырақ массасының көлемі оның қуыстарындағы бос су мен ауаны шығару есебінен кішірейіп, ал тығыздығы артады. Топырақтың тығыздалу дәрежесі тығыздықтың нақты шамасының максимал стандарт шамасының (прибор көмегімен анықталған) қатынасына тең тығыздалу коэффициентімен сипатталады. Ғимараттың жауаптылық деңгейіне қарай тықыздалу коэффициентін Ктығ. 0,9-дан 1-ге дейін етіп алынады. Құрылыстағы барлық топырақ тығыздау процестері толықтай механикаландырылған. Оларды машиналар мен жабдықтар көмегімен жүзеге асырады. Былай жіктеледі: топыраққа әсер ететін күш сипатына қарай ; жұмысшы органның топырақтың тығыздалған аймағына қатысты орын ауыстыру тәсіліне қарай. Бірінші белгі бойынша машиналар былай ажыратылады: 1-статикалық әсер ететін (домалату); 2-динамикалық әсер ететін (таптау және вибротаптау); 3-аралас әсер ететін. Екінші белгі бойынша былай ажыратылады: өздігінен жүретін, тартқыштар көмегімен орын ауыстыратын сүйремелі және жартылай сүйремелі; жұмысшы органдары аспалы машиналар; топыраққа көлбеу күшпен әсер ету нәтижесіндегі импульсивті реактивті күштер есебінен орын ауыстыратын жабдықтар (виброплиталар). Тығыздаудың 2 сатылы әдісі ұсынылады. Алдын-ала – жеңіл машинамен және ақырғы - ауыр машинамен. Бұл әдіс бойынша бір орындағы жалпы өтістер мен соққылар саны 25%-ға дейін, ал жұмыс көлемі 30%-ға дейін қысқарады. Топырақты домалату арқылы тығыздау үшін мыналар қолданылады:
1) С. Хамзин « Құрлыс өндірісінің ұйымдастырылуы мен технологиясы-2010»
2) Интернет материалдары.
2) Интернет материалдары.
ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ ШӘКӘРІМ АТЫНДАҒЫ
СЕМЕЙ МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ
Геодезия және құрылыс кафедрасы
СӨЖ
Тақырыбы: Топырақты пневматикалық немесе жұдырықша тәріздес
машиналармен тығыздау
Орындаған: : Жекей Н.
Тексерген: Уркинбаева Ж.И
Топ: ст-309с
Семей-2015
Жоспар:
Негізгі бөлім
1.Топырақ тығыздағыш машиналар.
2. Топырақты домалату, таптау және вибротаптау арқылы және пневматикалық
тығыздау.
3.Негізгі параметрлері, жұмыс процесі және өнімділігі.
Қортынды.
Пайдаланған әдебиеттер.
Кіріспе:
Топырақты тығыздау – бұл топырақтың сыртқы күш әсерінен қайтымсыз
деформациялану процесі. Топырақ массасының көлемі оның қуыстарындағы бос су
мен ауаны шығару есебінен кішірейіп, ал тығыздығы артады. Топырақтың
тығыздалу дәрежесі тығыздықтың нақты шамасының максимал стандарт шамасының
(прибор көмегімен анықталған) қатынасына тең тығыздалу коэффициентімен
сипатталады. Ғимараттың жауаптылық деңгейіне қарай тықыздалу коэффициентін
Ктығ. 0,9-дан 1-ге дейін етіп алынады. Құрылыстағы барлық топырақ тығыздау
процестері толықтай механикаландырылған. Оларды машиналар мен жабдықтар
көмегімен жүзеге асырады. Былай жіктеледі: топыраққа әсер ететін күш
сипатына қарай ; жұмысшы органның топырақтың тығыздалған аймағына қатысты
орын ауыстыру тәсіліне қарай. Бірінші белгі бойынша машиналар былай
ажыратылады: 1-статикалық әсер ететін (домалату); 2-динамикалық әсер ететін
(таптау және вибротаптау); 3-аралас әсер ететін. Екінші белгі бойынша былай
ажыратылады: өздігінен жүретін, тартқыштар көмегімен орын ауыстыратын
сүйремелі және жартылай сүйремелі; жұмысшы органдары аспалы машиналар;
топыраққа көлбеу күшпен әсер ету нәтижесіндегі импульсивті реактивті күштер
есебінен орын ауыстыратын жабдықтар (виброплиталар). Тығыздаудың 2 сатылы
әдісі ұсынылады. Алдын-ала – жеңіл машинамен және ақырғы - ауыр машинамен.
Бұл әдіс бойынша бір орындағы жалпы өтістер мен соққылар саны 25%-ға дейін,
ал жұмыс көлемі 30%-ға дейін қысқарады. Топырақты домалату арқылы тығыздау
үшін мыналар қолданылады:
Топырақты пневматикалық немесе жұдырықша тәріздес машиналармен тығыздау

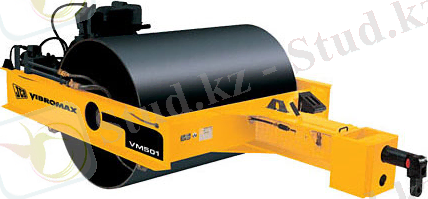

1-тіркемелі
2-жартылай тіркемелі

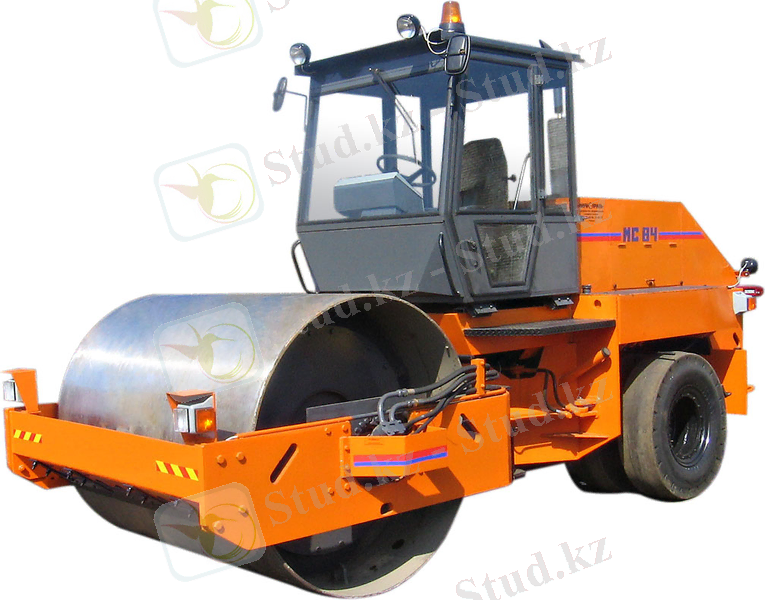

3- домалатқышы жылтыр өздігінен жүретін

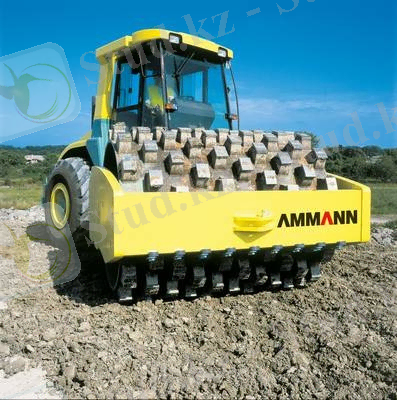

4- домалатқышы жұдырықшалы өздігінен жүретін

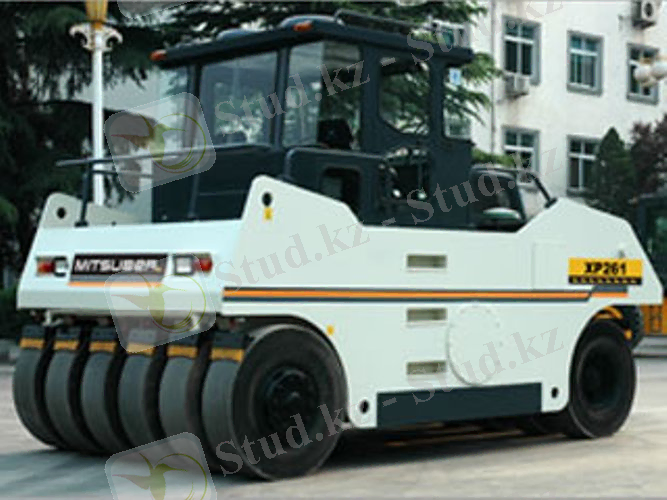

5-пневможазғыштар

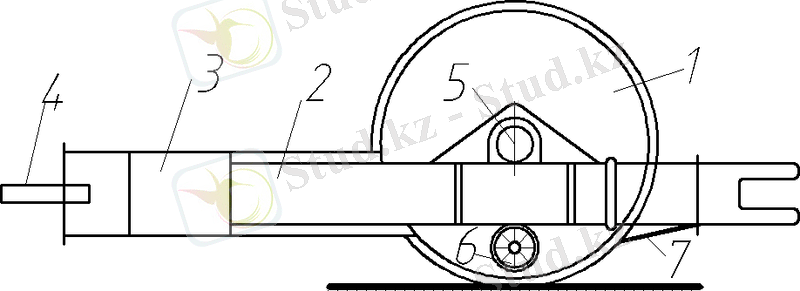

Сурет 1. Металл білікті тіркемелі каток: 1-цилиндр формалы қуысденелі
білік; 2-рамалар; 3-терте (дышла); 4-тіркегіш құрылғы; 5-қаптал қысқыштар
(білік рамамен қаптал қысқыштардағы подшипниктер көмегіен байланысқан); 6-
массаға арналған балластты люк (құмды); 7-білікті жабысқан топырақтан
тазалайтын қырғыш. Біліктер жылтыр немесе шахматты ретпен орналастырылған
жұдырықшалы болуы мүмкін. Үлкен аумақтардағы топырақты жазу үшін екі - бес
және одан да көп домалағыштардан тұратын траверсалармен байланыстырылған
тіркемелер қолданылады.

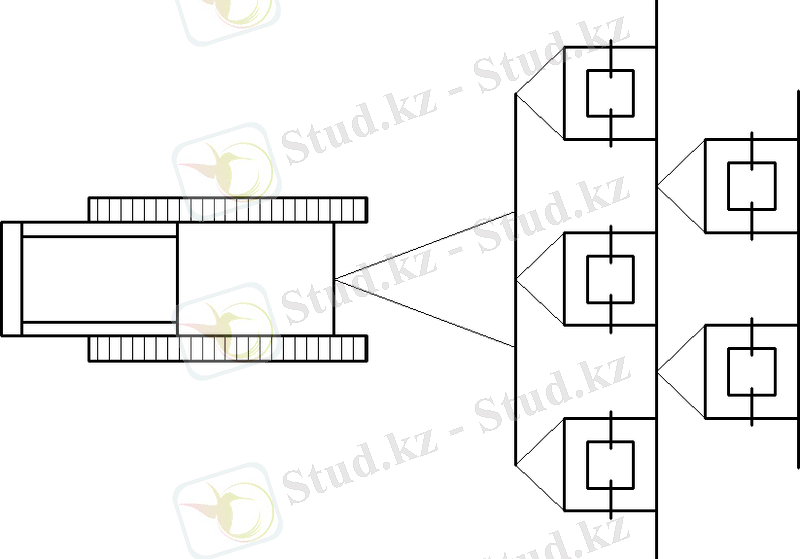

Сурет 2. Трактор – тартқышты домалағыштары бар тіркемелер Жылтыр
домалағыштар топырақты 0,15-0,2м қабаттап тығыздайды. Өту жылдамдығы
бірінші және соңғы екі өтістерде 1,5-2,5 кмсағат, ал аралық өтістерде 8-10
кмсағат. Жұдырықшалы домалағыштар қопсыта байланысқан топырақтарды
тығыздау жұмыстарында тиімді болып табылады. Торлы домалағыштар – аса
ылғал, қопсытылған тоң топырақтарын және ірі тау жыныстарын өңдеу кезінде
қолданылады. Тіркемелі пневмодөңгелекті домалағыштар мыналардан тұрады: -
тартқышпен байланысқан тертелі (дышло) және тіркегіш құралды рама; -
рамамен бір ось арқылы немесе балансирлер арқылы байланысқан төрт немесе
бес пневмодөңгелектер; - балластты жәшіктер. Оларды топырақтарды, сондай-ақ
гравийлі және щебеньді негіздерді, асфальтбетонның қара қоспасын тығыздау
үшін қолданады. V=11-15 кмсағатта 5-10 өтіс. Автомобиль дөңгелектері – аз
байланысты және орташа байланысқан топырақтар үшін, ал авиация дөңгелектері
– ауыр саздақтар мен байланысы жоғары саздар үшін қолданылады. Өздігінен
жүретін пневмодөңгелекті домалағыштар былай жіктеледі: 1-жеңіл (10-15т); 2-
орташа (20-30т); 3-ауыр (40-50т). Динамикалық әсер ететін топырақ
тығыздағыш машиналар мен жабдықтарды қарастырайық.

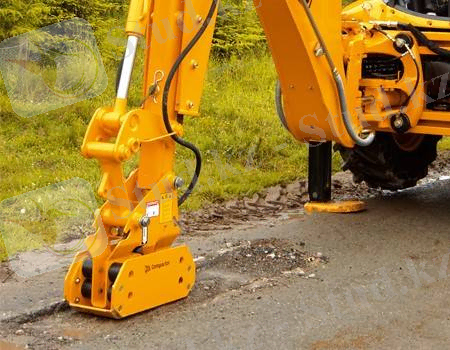

Таптағыш машина Вибротаптағыш машиналар
Таптағыш жұмысшы органдары: шойын, темірбетон плиталарды (дөңгелек,
квадрат) біршөмішті экскаваторларға немесе басқа да машиналарға асады.
Массасы 1,5-0,8т, тірек беті – 1 м2, көтеру биіктігі – 1,2-2м; 3-6 соққы
лақтырады, тығыздау тереңдігі – 0,8-1,5м. Жұмыс циклінің ұзақтығы 12-20
секунд. Жұмыс өнімділігі төмен. Шектеулі түрде қол жетімділігі қиын
орындарда қолданылады. Трактор базасындағы өздігінен жүретін таптау
машиналары. Әрқайсысының массасы 1,3 т шойын плиталар (2) таптау орнына (1)
3-6 соққы түсіргеннен кейін V=160-320 мсағат көлемде 1,2 м тереңдікке
тығыздайды. Виброплиталар – шектеулі беттегі байланыспаған немесе әлсіз
байланысқан топырақтарды тығыздауға арналған.

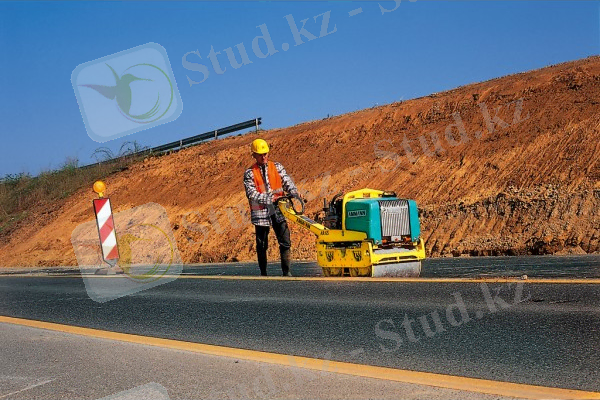

Виброжазғыштар

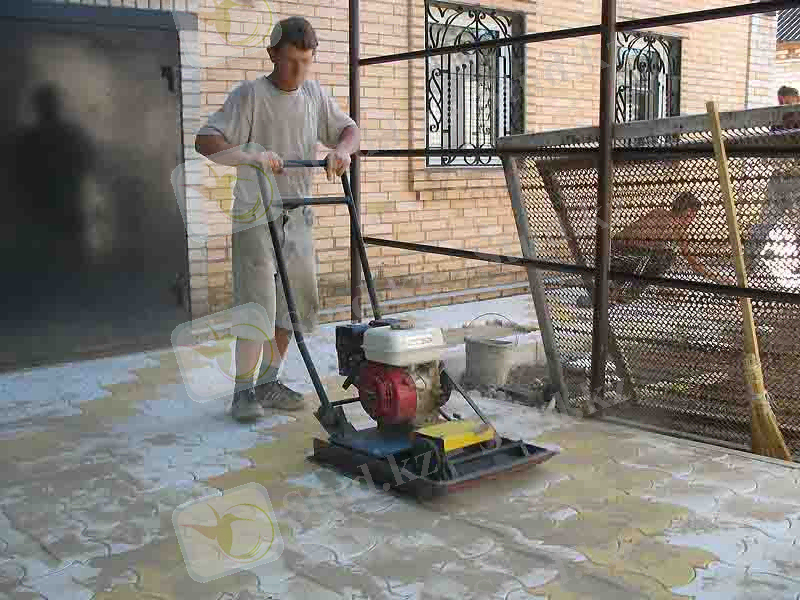

Виброплиталар

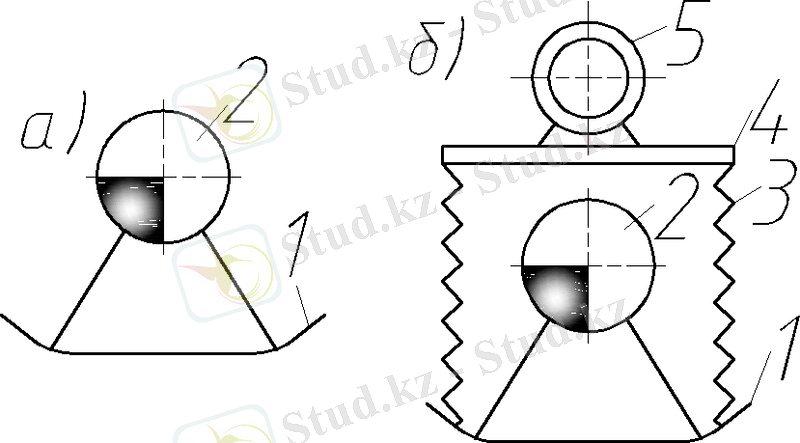

Сурет 3. Бірмассалы (а), екімассалы (б) виброплиталар. Топырақ екі
балластты вибратордан 2 тербелістер жеткізілетін плита-поддонмен
тығыздалады. Оны поддонға орналастырады, ал қозғалтқыш 5 поддондағы немесе
поддонға серіппелер (резеңке амортизаторлар) 3 арқылы сүйенетін арнайы
подрамникке 4 орналастырылады. Бірінші схема ... жалғасы
СЕМЕЙ МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ
Геодезия және құрылыс кафедрасы
СӨЖ
Тақырыбы: Топырақты пневматикалық немесе жұдырықша тәріздес
машиналармен тығыздау
Орындаған: : Жекей Н.
Тексерген: Уркинбаева Ж.И
Топ: ст-309с
Семей-2015
Жоспар:
Негізгі бөлім
1.Топырақ тығыздағыш машиналар.
2. Топырақты домалату, таптау және вибротаптау арқылы және пневматикалық
тығыздау.
3.Негізгі параметрлері, жұмыс процесі және өнімділігі.
Қортынды.
Пайдаланған әдебиеттер.
Кіріспе:
Топырақты тығыздау – бұл топырақтың сыртқы күш әсерінен қайтымсыз
деформациялану процесі. Топырақ массасының көлемі оның қуыстарындағы бос су
мен ауаны шығару есебінен кішірейіп, ал тығыздығы артады. Топырақтың
тығыздалу дәрежесі тығыздықтың нақты шамасының максимал стандарт шамасының
(прибор көмегімен анықталған) қатынасына тең тығыздалу коэффициентімен
сипатталады. Ғимараттың жауаптылық деңгейіне қарай тықыздалу коэффициентін
Ктығ. 0,9-дан 1-ге дейін етіп алынады. Құрылыстағы барлық топырақ тығыздау
процестері толықтай механикаландырылған. Оларды машиналар мен жабдықтар
көмегімен жүзеге асырады. Былай жіктеледі: топыраққа әсер ететін күш
сипатына қарай ; жұмысшы органның топырақтың тығыздалған аймағына қатысты
орын ауыстыру тәсіліне қарай. Бірінші белгі бойынша машиналар былай
ажыратылады: 1-статикалық әсер ететін (домалату); 2-динамикалық әсер ететін
(таптау және вибротаптау); 3-аралас әсер ететін. Екінші белгі бойынша былай
ажыратылады: өздігінен жүретін, тартқыштар көмегімен орын ауыстыратын
сүйремелі және жартылай сүйремелі; жұмысшы органдары аспалы машиналар;
топыраққа көлбеу күшпен әсер ету нәтижесіндегі импульсивті реактивті күштер
есебінен орын ауыстыратын жабдықтар (виброплиталар). Тығыздаудың 2 сатылы
әдісі ұсынылады. Алдын-ала – жеңіл машинамен және ақырғы - ауыр машинамен.
Бұл әдіс бойынша бір орындағы жалпы өтістер мен соққылар саны 25%-ға дейін,
ал жұмыс көлемі 30%-ға дейін қысқарады. Топырақты домалату арқылы тығыздау
үшін мыналар қолданылады:
Топырақты пневматикалық немесе жұдырықша тәріздес машиналармен тығыздау
1-тіркемелі
2-жартылай тіркемелі
3- домалатқышы жылтыр өздігінен жүретін
4- домалатқышы жұдырықшалы өздігінен жүретін
5-пневможазғыштар
Сурет 1. Металл білікті тіркемелі каток: 1-цилиндр формалы қуысденелі
білік; 2-рамалар; 3-терте (дышла); 4-тіркегіш құрылғы; 5-қаптал қысқыштар
(білік рамамен қаптал қысқыштардағы подшипниктер көмегіен байланысқан); 6-
массаға арналған балластты люк (құмды); 7-білікті жабысқан топырақтан
тазалайтын қырғыш. Біліктер жылтыр немесе шахматты ретпен орналастырылған
жұдырықшалы болуы мүмкін. Үлкен аумақтардағы топырақты жазу үшін екі - бес
және одан да көп домалағыштардан тұратын траверсалармен байланыстырылған
тіркемелер қолданылады.
Сурет 2. Трактор – тартқышты домалағыштары бар тіркемелер Жылтыр
домалағыштар топырақты 0,15-0,2м қабаттап тығыздайды. Өту жылдамдығы
бірінші және соңғы екі өтістерде 1,5-2,5 кмсағат, ал аралық өтістерде 8-10
кмсағат. Жұдырықшалы домалағыштар қопсыта байланысқан топырақтарды
тығыздау жұмыстарында тиімді болып табылады. Торлы домалағыштар – аса
ылғал, қопсытылған тоң топырақтарын және ірі тау жыныстарын өңдеу кезінде
қолданылады. Тіркемелі пневмодөңгелекті домалағыштар мыналардан тұрады: -
тартқышпен байланысқан тертелі (дышло) және тіркегіш құралды рама; -
рамамен бір ось арқылы немесе балансирлер арқылы байланысқан төрт немесе
бес пневмодөңгелектер; - балластты жәшіктер. Оларды топырақтарды, сондай-ақ
гравийлі және щебеньді негіздерді, асфальтбетонның қара қоспасын тығыздау
үшін қолданады. V=11-15 кмсағатта 5-10 өтіс. Автомобиль дөңгелектері – аз
байланысты және орташа байланысқан топырақтар үшін, ал авиация дөңгелектері
– ауыр саздақтар мен байланысы жоғары саздар үшін қолданылады. Өздігінен
жүретін пневмодөңгелекті домалағыштар былай жіктеледі: 1-жеңіл (10-15т); 2-
орташа (20-30т); 3-ауыр (40-50т). Динамикалық әсер ететін топырақ
тығыздағыш машиналар мен жабдықтарды қарастырайық.
Таптағыш машина Вибротаптағыш машиналар
Таптағыш жұмысшы органдары: шойын, темірбетон плиталарды (дөңгелек,
квадрат) біршөмішті экскаваторларға немесе басқа да машиналарға асады.
Массасы 1,5-0,8т, тірек беті – 1 м2, көтеру биіктігі – 1,2-2м; 3-6 соққы
лақтырады, тығыздау тереңдігі – 0,8-1,5м. Жұмыс циклінің ұзақтығы 12-20
секунд. Жұмыс өнімділігі төмен. Шектеулі түрде қол жетімділігі қиын
орындарда қолданылады. Трактор базасындағы өздігінен жүретін таптау
машиналары. Әрқайсысының массасы 1,3 т шойын плиталар (2) таптау орнына (1)
3-6 соққы түсіргеннен кейін V=160-320 мсағат көлемде 1,2 м тереңдікке
тығыздайды. Виброплиталар – шектеулі беттегі байланыспаған немесе әлсіз
байланысқан топырақтарды тығыздауға арналған.
Виброжазғыштар
Виброплиталар
Сурет 3. Бірмассалы (а), екімассалы (б) виброплиталар. Топырақ екі
балластты вибратордан 2 тербелістер жеткізілетін плита-поддонмен
тығыздалады. Оны поддонға орналастырады, ал қозғалтқыш 5 поддондағы немесе
поддонға серіппелер (резеңке амортизаторлар) 3 арқылы сүйенетін арнайы
подрамникке 4 орналастырылады. Бірінші схема ... жалғасы
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
Ақпарат
Қосымша
Email: info@stud.kz
