ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ және ҒЫЛЫМ МИНИСТРЛІГІ

СЕМЕЙ қаласының ШӘКӘРІМ атындағы МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ

Ақпараттық-коммуникациялық технологиялар факультеті

Геодезия және құрылыс кафедрасы

«5В072900 Құрылыс» мамандығы

«Құрылыс өндірісінің технологиясы 3» пәні бойынша

№1 СӨЖ

Тақырыбы: «Сусымалы материалдарға арналған силостар»

Орындаған: Жүнүсқанова Н. Ф.

СТ-217

Тексерген: Уркинбаева Ж. И.

Семей

2015

Мазмұны

Кіріспе3

1 Силостың атқаратын міндеттері, түрлері4

2 Силостардың сыйымдылығын анықтау5

Қорытынды8

Қолданылған әдебиеттер9

КІРІСПЕ

Силостар - сусымалы заттарды сақтауға арналған сыйымдылықтар, h биіктігімен жоспардағы өлшемдердің а және в қатынасы келесі шарттарға сай h>1, 5a (a>b) болады. Төгілген кезде сусымалы материалдардың силос қабырғаларына үйкеліс күші өте үлкен болғандықтан есептерде ескеріледі. Силостар есептеуіне қабырға, табаны, ұстындар, силос үстіндегі галерея элементтерінің, жабын элементтерінің есептері кіреді. Силос қабырғалары өз салмағынан, сусымалы материалдардың қысымынан, жаппа конструкциялар салмағынан және жаппадағы қар жүктемесінен горизонтальдық бағытта созылуға, тік бағытта - ортадан тыс сығылуға жұмыс істейді.

1 Силостың атқаратын міндеттері, түрлері

Силостар - сусымалы құрылыс материалдарын тасымалдауға және сақтауға аранлған сыйымдылықтар болып табылады. Силостардың цилиндр тәріздес және призма тәріздес формалары болады.

Силостардың биіктігі топырақтың қасиетіне байланысты болады және әдетте 30 метрдан аспайды. Жеке силостар бірнеше силос корпустарымен біріктірілуі мүмкін. Силостар сусымалы құрылыс материалдарын сақтауға арналған негізгі сыйымдылық болып табылады, мұнда көбінесе цементті сақтайды.

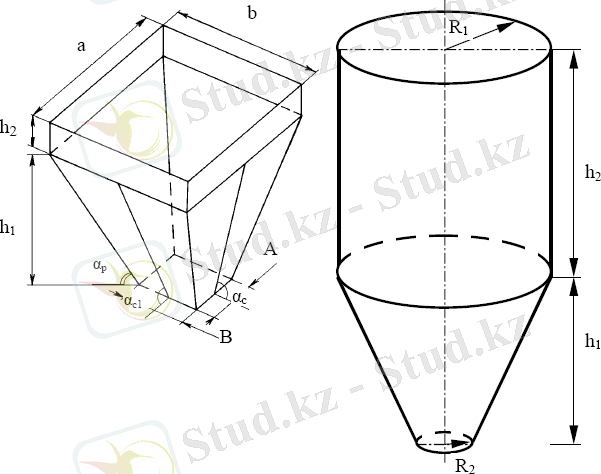

1-сурет. Сыйымдылықтардың негізгі формалары: 1 - призма тәрізді,

2 - цилиндр тәрізді.

Силостарды қолдану келесідей нәтижелерді көрсетеді:

1. өндірістің мехенизациялау және автоматизациялау дәрежелерін жоғарылатады;

2. еңбек өнімділігін жоғарылатады;

3. қойма аудандарын қолдану коэффициентін оңтайландырады;

4. тасымалдау шығындарын азайтады;

5. айтарлықтай қол еңбегін төмендетеді және жүк жоғалтылымдылығын азайтады;

6. орама материалдарын қолдануға байланысты шығындарды азайтады;

7. мекемедегі санитарлық-эпидемиялогиялық жағдайларды жақсартады.

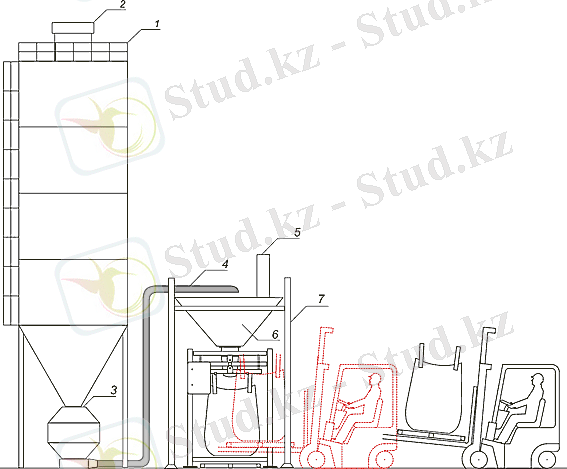

2-сурет. Құрылғының жұмыс істеу сұлбасы: 1 - силос; 2 - сүзгі қап; 3 - пневмокамералық сорғы; 4 - пневма-тасымалдаушы; 5 - аралық шынықтарды шаңнан қорғау сүзгісі; 6 - инертті және байланыстыру қоректендіргіші; 7 - қаптау орталығы.

2 Силостардың сыйымдылығын анықтау

Қазіргі уақытта силостардың әр түрлі формасын салады: дөңгелек 6 м диаметрмен, квадраттық көлденең қимамен 3 немесе 4 м мөлшерімен.

Дөңгелек және квадрат силостар, силостық корпус сыйымдылығына, оның жұмыс ғимаратымен үйлесімдігіне және үстіңгі немесе астыңғы силосты тасымалдауыштың максималды санына байланысты қатарлармен орналасқан. Типтік жобалар үшін силостар ұзындығы 30 м болып келеді.

Силос сыйымдылығын Е _с , (т) мына формуламен анықтайды:

(1)

Мұндағы: γ -табиғат астығы, т/м ³ (0, 68…0, 82 қабылдау) ;

F _с -силостың ішкі қимасының ауданы, м ² ;

Н _с -үстіңгі силостық плиталардан бастап соңғы саңылауларға дейінгі силостар ұзындығы, м;

V ₁ -астыққа толтырылмаған силостың үстіңгі бөлігінің көлемі, м ³ ;

V ₃ -силостың астыңғы бөлігіндегінің көлемі, м ³ .

Центрлік ось бойынша астықты жүктегенде және шығарғанда, силос сыйымдылығын Е _с , (т) былай анықтайды: үстіңгі конустық бөлігі Е ₁ , ортаңғы цилиндрлік бөлігі Е ₂ және астыңғы конустық бөлік Е ₃

(2)

Силостың үстіңгі конустық бөлігінің Е ₁ , т сыйымдылығы мына формуламен есептеледі:

(3)

Мұндағы: R - силостың ішкі радиусы, м;

Н ₁ - Силостың үстіңгі конустық бөлігінің биіктігі, м.

Силостың астыңғы конустық бөлігінің сыйымдылығы Е ₂ , т формула бойынша анықталады:

(4)

Мұндағы: Н ₂ -силостың цилиндрлік бөлігінің биіктігі, м.

Силостың цилиндрлік бөлігінің сыйымдылығы Е ₃ , т формула бойынша анықталады:

(5)

Мұндағы: Н ₃ -силосың астыңғы конустық бөлігінің биіктігі, м.

Н ₁ және Н ₃ , м биіктіктерін мына формулалар бойынша табады:

(6)

(7)

Мұндағы α ₁ - силосты сусымалы материалмен толтырғандағы оралған материалдың табиғи бұрышы (α ₁ =26°) ;

α ₂ - днища забуткасының бұрышы (құрғақ астық үшін - 36°, шикі үшін- 45°) .

Сондықтан силос сыйымдылығы Е _с , т тең болады:

(8)

Дөңгелек силостардың арасында түзілетін силос - жұлдызша сыйымдылығы Е _{с. зв.} , т, мына формуламен анықталады:

(9)

Мұндағы: R _э - эквиваленттік радиус (R _э = 0, 262 D) .

H' ₁ , H' ₂ , H' ₃ - үстіңгі, ортаңғы және алдыңғы силос бөліктерінің биіктігін мына формулалар бойынша анықтайды:

(10)

( (11)

(12)

Егер силос квадраттық пішінді болса, онда оның сыйымдылығы силос - жұлдызшаның анлогтық нәтижесімен анықталады. Алдымен формула бойынша эквиваленттік радиусты табады:

(13)
