Қазақстан Республикасының Білім және Ғылым министрлігі

Семей қаласының Шәкәрім атындағы Мемлекеттік университеті

Тақырыбы: Жады элементтері, триггерлік сызбалар Үзіліссіз қоректендіру құрылғылары

Тексерген : Тлеубаева А. Б

Орындаған: Амангелдинова Г. Қ

Тобы: Иф - 203, 4 курс

Семей қаласы

2015 жыл

Жоспар:

І. КІРІСПЕ

ІІ. НЕГІЗГІ БӨЛІМ

2. 1 Жады элементтері, триггерлік сызбалар.

2. 2 Компьютерлік схемотехниканың тізбекті (жинақтаушы) функционалдық түйіндері.

2. 3 Компьютерлік схемотехниканың комбинациялық функционалды түйіндері.

ІІІ. ҚОРЫТЫНДЫ

ІV. ҚОЛДАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ

Кіріспе

Қазіргі кезде сұлбатехниканың мәні орасан зор. Қазіргі микросұлбатехниканың негізгі принциптерінің өзектілігі аспаптарға жаппай интегралдық сұлбалардың енгізілуіне негізделген. ИС және электрониканың басқа да құрылғыларын инженерлер, техниктер және жұмысшыларда қолданады. ИС дұрыс қолдану үшін әртүрлі электронды құрылғылардың құрылымдарын қамтитын күрделі және кеңейтілген құжаттарды қолдану қажет. Сұлбатехника қазіргі ИС да және микроэлектронды аппараттарда қолданылатын сұлбатехникалық шешімдердің шығуын түсіндіреді және жобалаушыға өз бетімен жаңа ИС типтерін өңдеуге және оның негізінде құрылғылар жасауға мүмкіндік береді.

Сұлбатехника - жас маманның кәсіби әрекетіне өте қажет практикалық дағдыларын қалыптастыруға арналған. Кез келген ақпарат өңдеуші жүйенің негізгі параметрлерін анықтау есебімен кездеседі. Функциональды жобалау кезеніңдегі сауатты жүргізілген жобалау және құрастыру кезеңдерінде орасан күштер мен құралдарды үнемдеуге мүмкіндік береді. Сондықтан «Сұлбатехника» пәні «Ақпараттық жүйелер» мамандығының базалық пәндеріне жатады.

  1. Жады элементтері, триггерлік сызбалар.

Оперативтік жады ақпаратты сақтау үшін негізгі жады болып келеді. Ол өлшемі 1 байт болатын жады ұяшықтарынан тұратын бір өлшемді массив түрінде ұйымдастырылған. Әрбір байтта -ден h-қа дейінгі аралығында 20 биттік бірегей физикалық адресі болады. Осылайша оперативтік жадының адрестік кеңістігі 2 20 = 1Мбайт. Жадының кез келген екі көрші байттары 16 - битті сөз ретінде құрастырылуы мүмкін. Сөздің кіші байтында кіші адрес болады, үлкенінде үлкен. Сөзді алатын 1F8Ah оналтылық саны жадыда 8Ah, 1Fh тізбегінде орналастырылады. Сөз адресі оның кіші байтының адресі болып саналады. Сондықтан жадының 20 биттік адресі байт адресі ретінде және сөз ретінде де қарастырыла береді.

Оперативтік жадының адрестік кеңістігі сегменттерге бөлінеді. Сегмент оперативтік жадының көршілес ұяшықтарынан тұрады және тәуелсіз, бөлек адрестелетін жады бірлігі болып келеді. Дербес ЭЕМ-нің базалық архитектурасында оның шектелген көлемі бар 2 16 = 64Кбайт. Әрбір сегментке бастапқы (базалық) адрес тағайындалады, ол оперативтік жадының адрестік алаңындағы сегменттің бірінші байт адресі болып келеді. Ұяшықтың физикалық адресі сегмент адресінен және сегмент басына қатысты жады ұяшығының жылжуынан құралады (ішкі сегменттік жылжу) . Жылжыту және сегмент адресінің мәндерін сақтау үшін 16 биттік сөздер қолданылады.

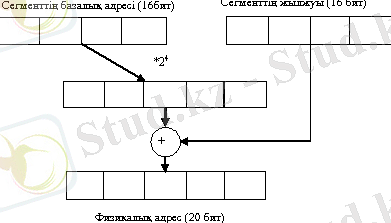

20 - битті физикалық адресті алу үшін микропроцессор келесі операцияларды автоматты түрде орындайды. Сегменттің базалық адресінің мәні 16-ға көбейтіледі (4 разрядқа оңға қарай жылжу) де сегменттің жылжу мәнімен қосылады. Нәтижесінде физикалық адрестің 20-битті мәні алынады. Қосқан кезде үлкен биттен ауыстыру пайда болуы мүмкін, ол қарастырылмайды. Бұл оперативтік жадының сақиналық принцип бойынша ұйымдастырылуына әкеледі. Максималды h адресі бар ұяшықтан кейін h адресі бар ұяшық тұрады.

Сегменттер оперативтік жадының нақты адресіне байланбаған және жадының әрбір ұяшығы бір уақытта бірнеше сегментке жатуы мүмкін, өйткені сегменттің базалық адресі кез келген 16 - битті мәнмен анықталуы мүмкін.

Триггер - екі тұрақты күйдің бірінде болатын электронды схема. Бір тұрақты күйден екінші тұрақты күйге өту басқарушы сигналдар көмегімен секірмелі орындалады және де триггердің шығуындағы қуат деңгейі де секірмелі өзгереді.

Триггерлер регистр, санауыш және басқа сақтау функциясы бар элементтердің негізі ретінде қолданылады.

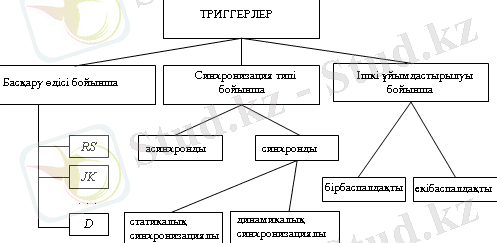

Триггерлерді әр түрлі белгілер бойынша классификациялауға болады. Мысалы суретте көрсетілгендей.

Триггерлік сызбалардың классификациясы

2. 2 Компьютерлік схемотехниканың тізбекті (жинақтаушы) функционалдық түйіндері.

Санауыш дегеніміз кіруіне келіп түсетін сигналдарды санауға арналған электронды схема.

Санауыштар импульстерді бөлушілерді құрған кезде компьютерді басқару құрылғысында және циклдерді ұйымдастыру кезінде және де басқа құрылғыларда қолданылады.

Сол сияқты санауыштар сандық автоматиканың әр түрлі жүйелерінің дербес түйіндері ретінде кеңінен қолданылады.

Условно-графическое обозначение трехразрядного суммирующего счетчика Регистр - процессордың немесе сыртқы құрылғының өңделуші немесе басқарушы ақпаратты уақытша сақтауға арналған ішкі сақтау құрылғысы. Регистрлер триггерлердің жиынынан тұрады, олардың саны регистр разрядына және кейбір элементар операциялардың орындалуын қамтамасыз ететін көмекші схемаларға тең.

Ол операциялар терімі регистрдің функционалдық арналуына тәуелді төмендегідей болуы мүмкін:

  • регистрдің барлық разрядтарын бір уақытта “0” - ге орнату;
  • регистрді параллель немесе тізбекті жүктеу;
  • регистр құрамын оңға немесе солға қажет разрядтар санына жылжыту;
  • регистрден ақпаратты басқарып шығару (әдетте бір деректер шинасындағы бірнеше схемалардың жұмысы кезінде қолданылады) және сол сияқты.

Мысалы асинхронды “0”-ге орнату кіруі бар төрт разрядты регистр төмендегідей түрде болады.

Условно-графическое обозначение четырехразрядного регистра хранения с асинхронным входом установки в "0"

2. 3 Компьютерлік схемотехниканың комбинациялық функционалды түйіндері.

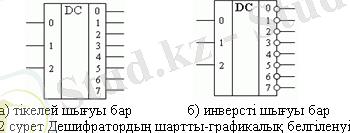

Кез келген компьютердің элементтік базасының негізін құрайтын кейбір схемаларды қарастырайық. Дешифратор дегеніміз n кіруі 2 n шығуы бар және кіруіндегі екілік кодты шығуында унитарлы кодқа айландыратын комбинациялық схема. Унитарлы дегеніміз құрамында жалғыз және тек қана жалғыз бірлігі бар екілік код, мысалы 001. Үш кіруі бар дешифратордың шартты-графикалық белгіленуі 2 суретте көрсетілген.

Шифратор - 2 n кіруі және n шығуы бар схема, оның функциялары көп жағдайда дешифратор функцияларына қарама - қайшы болады (3 сурет) . Условно-графическое обозначение шифратора на 4 входа

Бұл комбинациялық схема кіруіндегі унитарлы кодқа сәйкес шығуында позициялық кодты қалыптастырады.

Условно-графическое обозначение четырехразрядного регистра хранения с асинхронным входом установки в "0"

Қорытынды

... жалғасы
