ҚАЗАҚСТАН РЕСПУБЛИКАСЫ

БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ

СЕМЕЙ ҚАЛАСЫНЫҢ ШӘКӘРІМ АТЫНДАҒЫ

МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ

Инженерлік-технологиялық факультет

Техникалық физика және жылуэнергетика

ОӨЖ

Газ турбиналары

Орындаған:

Тэ-317 тобының студенті:

Кенжегалиев М. Ж.

Тексерген:

Касымов А. Б., аға оқытушы

Семей 2015 ж.

МАЗМҰНЫ

КІРІСПЕ3

1 ГАЗ ТУРБИНАЛАРЫ4

ҚОРЫТЫНДЫ7

ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР8

КІРІСПЕ

Турбина (фр. turbіne , лат. turbo - құйын, үлкен жылдамдықпен айналу) - айнымалы қозғалысқа түсетін жұмыстық тетігі (роторы) бар әрі жұмыстық дененің (бу, газ, су) кинетикалық энергиясын механикалық жұмысқа үздіксіз түрлендіріп отыратын қозғалтқыш. Турбиналар әсер ету принципі бойынша активті Турбина және реактивті Турбина, құрылымына байланысты - бір сатылы және көп сатылы болып бөлінеді. Стационар бу және газ Турбинасы турбогенератордың, центрден тепкіш компрессор мен ауа үрлегіштің, қоректендіру, май және отын сорғысының жетегі ретінде пайдаланылады. Көліктік бу және газ Турбинасы кеме қозғалтқышы ретінде қолданылады. Сондай-ақ газ Турбинасын авиац. қозғалтқыш ретінде, кейде локомотив пен арнаулы автомобильдерде автомобильдерде де пайдаланады. Гидравликтік Турбина СЭС-терде электр тогының генераторы қызметін атқарады (Бу турбинасы, газдық турбина) . Турбина қазіргі кезде дүниежүз. энергетикадан піспекті (поршеньді) бу машиналарын іс жүзінде ығыстырып шығарды.

1 ГАЗ ТУРБИНАЛАРЫ

Газ турбиналы қондырғыны (ГТҚ) транспортта, электростанцияларда, газ және өндірістерде, мұнай өңдеуші зауыттарда, газ және мұнай құбырлы магистралдардың сығымдаушылары мен сұйық сорғыш жетектеріне арналған, металлургиялық зауыттарда, химиялы өндірістерінің кәсіпорындарында және т. б. қолданады.

Газ турбиналы қондырғылар жинақты, салмағы аз, піспекті қозғалтқыштардың, іштен жанатын бөлшектерінің қайтымды - ілгерілемелі қозғалысты, қасиеті болмайтын, пайдалану құны арзан, суды пайдаланбай-ақ жұмыс атқара алады. ГТҚ артықшылығына - жанушы камерасында, жағу мүмкіндігі және газ түріндегі мен сұйық отынды қолдануға болатындағы. Отынның сапасына байланысты, ГТҚ-ның жұмыс істеудегі жағдайының сенімділігі және газдың, ең жоғарғы температурасын таңдап алуға болатындығы.

Арзан жағушы мазуттарды жағуда, егер турбинаға кірердегі, газ температурасы 650°С жоғары болмаған жағдайда, ешқандай қиындықсыз қолдануға болатындығы. ГТҚ-ның артықшылығына байланысты болатыны, бір газ турбиналы агрегаттарда, сол сияқты, бу турбиналы қондырғыларда, үлкен қуат алу мүмкіндігінің болуы. Сонымен қатар ГТҚ арқылы, бір білікті сүлбемен, өте қарапайым түрінде орындалуы, ерекше кемшілігіне жатады.

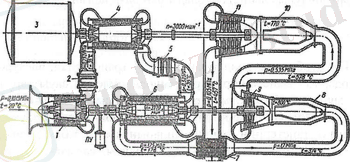

1-сурет. С. М. Киров атындағы ГТҚ- 50 -800ХТЗ сүлбесі

Жұмыс істеу кезіндегі, қондырғының толық жүктемесіздігі, үнемділігін едәуір кемітеді. ГТҚ-ның ПӘК, жарым-жартылай жүктемеде, газ турбинасының, тұрақты айналу жиілігі жұмысындағы ГТҚ-ның ПӘК, өте тез төмендейді. ГТҚ-ға жүктемені кеміткен кезде, жану камерасына, сығымдаушыдан ауаның тұрақты келуі кезінде, отынның берілуі азаяды, бұл жағдайда, турбина алдында, газ температурасының тез кемуіне жеткізеді және қондырғының үнемділігін едәуір азайтады.

ГТҚ-ның жұмысына қоршаған ауаның температурасы мен қысымы, үлкен әсерін тигізеді. Температураның артуынан және атмосфера қысымының кемуі, газ турбиналы қондырғының қуатын кемітеді.

1 суретте, мысал үшін, ең бірінші жанған газ турбиналы кондырғының С. М. Кировтың ХТГЗ көрсетілген. Бұл ГТҚ-50-800 қос біліктінің, қуаты 5 кВт, қос аралықты салқындатқышы және жылулықты регенерациялаушысы бар. Турбина алдындағы газ температурасы 800°С. Сорылатын ауаның сығымдаушыдағы төменгі қысымы 1, одан кейін, ауа, салқындатқышқа келіп түседі 2. Денені салқындатуға суды қолданады. Салқындатылған ауа, орташа қысыммен сығымдаушыда 4 сығылады, одан кейін қайтадан ауа салқындатқыш 5 бағытталады.

Жану сығымдаушыдан 8 кейін, жоғарғы қысымды жану камерасы 10, келіп кіреді де, онда оның, температурасы артады және будан соң, төменгі қысымды турбинада 11 кеңееді, ал одан кейін, генератор 7 пайдаланылады. Генератордан 7 кейін, жұмыс атқарған газ атмосфераға шығады.

Ауа салқындатқыштан 5 шыққан соң, ауа жоғарғы қысымды сығымдаушыға 7 келіп кіреді, одан регенераторға 7 бағытталады, мұнда оның температурасы артады және одан ары, жану камерасына 8 кіреді.

Электрлі тоқтың генераторы 3, төменгі қысымды турбинаның білігіне 11 орналасқан. Атап өту қажет, ГТҚ-ның ауа даңғылында, ауа салқындатқыш қысымның жоғалуына әкеліп соғады. Осы қысымның жоғалуы, турбина алдындағы газ қысымына қатынасы, шамамен 2% кұрайды.

Гидравликалық турбина, гидротурбина, сұйықтық ағыны арқылы айналысқа келтіріледі. Жұмыс істеу принципіне сәйкес активті және реактивті турбина, ал құралымына қарай тік және горизонталь Гидравликалық Турбина болып ажыратылады.

Гидравликалық Турбина - судың потенциалдық және кинетикалық энергиясын электр энергиясына айналдыратьін арнайы құрылғы. Гидравликалық турбинаның жұмысы ағынды су мен қатты дененің өзара әрекеті әсерінен пайда болатын құбылыс негізінде жүзеге асады. Сүйықтықтың жұмыс доңғалағына ену кезіңцегі энергиясы Бернулли теңдеуімен анықталады:

E ₀ =P ₀ /PQ+Z ₀ +V ² ₁ /2Q (1)

ал одан шыққаннан кейінгі сұйықтық энергиясы мына үлгіде:

E ₁ =P ₁ /PQ+Z ₁ +V ² ₁ /2Q (2)

сондай-ақ жұмыс доңғалағында пайдаланылатын энергия шамасы келесі формула арқылы есептеледі:

A=P ₀ *P ₁ /P+Z ₀ -Z ₁ +(V ₀ ² -V ₁ ² ) /2 (3)
