ҚАЗАҚСТАН РЕСПУБЛИКАСЫ

БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ

СЕМЕЙ ҚАЛАСЫНЫҢ ШӘКӘРІМ АТЫНДАҒЫ

МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ

Инженерлік-технологиялық факультет

Техникалық физика және жылуэнергетика

Қазандық құрылғылары және бу генераторлары

ОӨЖ

Бу қазанының беттері

Орындаған: Тексерген:

Тэ-317 тобының студенті: Тоимбаев А. Б., аға оқытушы

Әмірова А. Т.

Семей 2015 ж.

Мазмұны

КІРІСПЕ3

І. Бу қазанының беттері4

ІІ. Бу қыздырушы5

ҚОРЫТЫНДЫ7

ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР8

КІРІСПЕ

Бу мен газдың ағыс қозғалысының бағытына байланысты - тік ағынды жылан түтікшелісі, жеңілденген температуралық режимде жұмыс орындайды, бірақ, ең үлкен қыздыру бетінің ауданын қажет етеді. Қарама - қарсы ағынды сүлбеде, ең үлкен температуралы тегеурінді алуға мүмкін болады және қыздыру бетінің ең кіші ауданына сәйкес келеді, бірақ, оны, будың қыздырылуы көп емес кезіндегісіне (375 . . . 400°С дейінгі), қолдануға болады және газдың бастапқы температурасы 800 . . . 900°С жоғары болмағандығысына қолданады. Будың қыздырылуының өте жоғарғы температура жағдайына, аралас сүлбені қолданады. Болат құбырлардың бір жағынан қысым арқылы су айдалса, екінші жағынан бу шығады. Бу Қазаныдарын жетілдіру қазанның бу өнімділігін, оның пайдалы әрекеткоэффициентін және қазаннан шығатын бу параметрлерін арттыру, сондай-ақ, қазанды жасауға жұмсалатын металдың меншікті шығынын азайту бағытында жүргізіледі. Қарапайым цилиндрлік қазанның пайдалы әрекет коэффициенті 30%, бу өнімд. 0, 4 т/сағ, ал будың жұмыстық қысымы 1 МПа болды. Қазіргі қазандардың пайдалы әрекет коэффициенті 93 - 95%, бу өнімд. 4000 т/сағ-қа дейін, бу қысымы 25 МПа-ға дейін, ал кейбір жеке Бу Қазаныдарының бу қысымы 30 МПа-ға дейін жеткізілді.

І. Бу қазанының беттері

Бу қазанының беттері - отынды (табиғи газ, мазут, көмір, т. б. ) жағу кезінде бөлінетін жылу арқылы атмосфералық қысымнан жоғары қысымды бу алу үшін қолданылатын құрылғы. Барлық Бу Қазаныдарының бетінде жұмыстық дене ретінде негізінен суқолданылады. Қарапайым цилиндрлік Бу Қазаны беті құралымы бойынша газ құбырлы қазан және су құбырлы қазан болып ажыратылады. Газ құбырлы қазанда қазанның ішінен болат цилиндрлі оттық жасалып, ондағы ыстық құбырлар (жуан) мен түтін құбырлары (жіңішке) жүйесімен қазанның өн бойы қыздырылады. Су құбырлы қазанда су құбыры қызметін атқаратын қазан цилиндрінің диаметрі кішірейтіліп, олардың саны арттырылады. Қуатты электр станцияларының турбиналарын бумен қамтамасыз ету үшін бу өнімділігі жоғары су құбырлы Бу Қазаны жасалады. Ол негізінен түзу және иілген құбырлар аралас қойылғанцилиндр тәріздес болат барабаннан тұрады. Су құбырлы Бу Қазанын одан әрі жетілдіру нәтижесінде тек қана жіңішкеболат құбырлардан тұратын тік ағынды Бу Қазанында алынады. Болат құбырлардың бір жағынан қысым арқылы су айдалса, екінші жағынан бу шығады. Бу Қазаныдарын жетілдіру қазанның бу өнімділігін, оның пайдалы әрекеткоэффициентін және қазаннан шығатын бу параметрлерін арттыру, сондай-ақ, қазанды жасауға жұмсалатын металдың меншікті шығынын азайту бағытында жүргізіледі. Қарапайым цилиндрлік қазанның пайдалы әрекет коэффициенті 30%, бу өнімд. 0, 4 т/сағ, ал будың жұмыстық қысымы 1 МПа болды. Қазіргі қазандардың пайдалы әрекет коэффициенті 93 - 95%, бу өнімд. 4000 т/сағ-қа дейін, бу қысымы 25 МПа-ға дейін, ал кейбір жеке Бу Қазаныдарының бу қысымы 30 МПа-ға дейін жеткізілді. Бу қазандығы - оттығы бар және онда жанатын отын өнімдерімен жылытылатын және осы құрылғыда қолданылатын будың атмосфералық қысымнан жоғары қысым алуға тағайындалған құрылғы. Осы Техникалық регламентте қазан түсінігінде су жылыту немесе бу қазандығы немесе оның кез келген үйлесімі түріндегі түсінік қолданылады;

ІІ. Бу қыздырушы

Бу қыздырушы - оған түсетін қаныққан буды берілген температураға дейін қыздыруға арналған. Қазіргі кездегі, қазандық агрегаттардың бу қыздырғыштары бірден бір жауапты элементтері болып есептеледі, себебі бу қыздырғыштардың бетін қыздыру өте ауыр жағдайда болуда. Оларды жасау, бір жағынан бу - қыздырғыштарды газдардың жоғарғы температура (800 . . . 1100°С) облысында орналастырудағы мақсаты, оның қыздыру бетін кеміту, ал басқа жағынан кемшілігі - қабырғасынан буға жылу беру коэффициентінің аздығы.

Бу қыздырғыштың болып көрінуі, ішкі кіші диаметрлі (20 . . . 40 мм) болат құбырлы, жылан түтіктердің параллелді (қос-қостан) қосылу жүйесін, түтінді газдармен, оның сыртынан жұғыса ағуы. Жылан түтіктердің ұштарын, дөңгелек қималы коллекторға пісіреді. Тұтастығын арттыру үшін және қос жылан түтіктегі қажетті жылдамдығын қамтамасыздандыру үшін, екі қатарлы және үш қатарлы түрінде жасайды.

Бу мен газдың ағыс қозғалысының бағытына байланысты - тік ағынды жылан түтікшелісі, жеңілденген температуралық режимде жұмыс орындайды, бірақ, ең үлкен қыздыру бетінің ауданын қажет етеді. Қарама - қарсы ағынды сүлбеде, ең үлкен температуралы тегеурінді алуға мүмкін болады және қыздыру бетінің ең кіші ауданына сәйкес келеді, бірақ, оны, будың қыздырылуы көп емес кезіндегісіне (375 . . . 400°С дейінгі), қолдануға болады және газдың бастапқы температурасы 800 . . . 900°С жоғары болмағандығысына қолданады. Будың қыздырылуының өте жоғарғы температура жағдайына, аралас сүлбені қолданады.

Бу қыздырғыштарды конвективті және құрастырылған түрлеріне ажыратады. Конвективті бу қыздыртқышты, қазандық агрегаттардың газ жүргізгішіне орналастырады да, оны, оттықтан немесе фестонмен артқы экраннан құралған құбырымен бөледі немесе бірнеше қатар қойылған қайнатқыш қүбырмен ажыратады. 20. 8 суретте, қазандық агрегаттың конвективті бу қыздырғышы, табиғи таратқышпен бейнеленген. Қаныққан бу, барабанынан, жыланды түтікшеге келіп, одан ағуы бойынша бу қыздырғыштың қос сатысына енеді, мұнда алдымен, қарама-қарсы ағыс өтеді, ал одан кейін, жылу тасығыштың тік ағынды қозғалысы (бу мен ыстық газдар) жүреді.

Бірінші сатысынан, бу температурасын реттеушісіне арналған, беттік бу салқындатқышына келіп кіреді. Бу салқындатқышының түрі, құбыршалы жылу алмастырғыш, онда, буды салқындатушы, сумен қамтамасыз етушіге айналады. Бу салқындатқыш арқылы өтіп, бу, бу қыздырғыштың екінші сатысына кіреді, одан ары - қыздырылған бу коллекторына, ал одан, бас бу жүргізгішке кіреді.

https://upload.wikimedia.org/wikipedia/kk/thumb/b/b3/BG35.png/250px-BG35.png

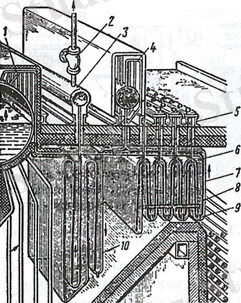

БГ-35 қазандық агрегаттың тік бу қыздырғышының сүлбесі: 1 - қазандықтың барабаны; 2 - бас бу жапқышы; 3 - қыздырылған бу шығаратын коллектор; 4 - қыздыруды реттегіш (беттік бусалқындатқыш) ; 5 - белағаш; 6 - жыланды түтікшесінің салпыншағы (подсветка) ; 7 - қатты қыздырғыш құбыр (бірінші саты) ; 8 - дистанциялы планка; 9 - дистанциялы тарақ; 10 - бу қыздырғышты құбырлар (екінші саты) .
