Турбиналық сатының есептері

Кіріспе 2
1 Турбиналы сатыдағы будың энергияға айналуы 3
2 Турбиналық сатының есебін қолдану 4
3 Турбина сатылық есептерді жасауда пайдаланылатын әдістер 6
Қорытынды 9
Пайдаланылған әдебиеттер тізімі 10

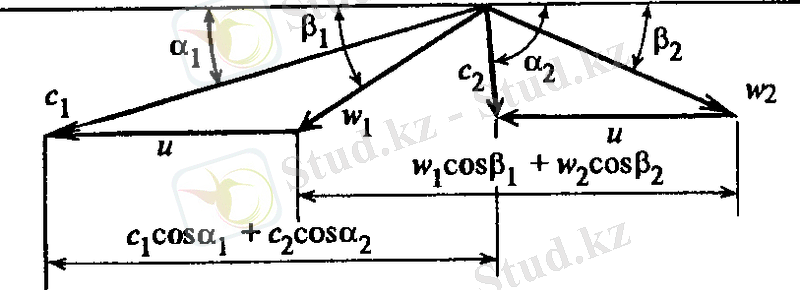

Жұмыс қалақшасының кіре берісіндегі жиіліктерінің бағыты даярлану кезінде салыстырмалы жылдамдық бағытымен анықталады, яғни β1 бұрышымен. Жұмыс қалақшарлырының артында жұмыс денесінің р1-ден р2 дейінгі кеңеюі және ағынның бұрылуы болады. Ағынның бұрылуы жасалады, және соған байланысты, ротордың келтіру машинасына қарсы тұру жұмысын атқаратын айналдыру моменті. Жұмыс қалақшасының каналындағы ағынның бұрылуы есесіне күштің белсенді бөлігі құрылады, ал жұмыс қалақшасының каналындағы ағынның үдеуі есесіне жұмыс қалақшаларына әсер ететін күштің реактивті бөлігі құрылады. Қалақшаның жұмыс каналынан шыға берістегі жұмыс денесінің салыстырмалы жылдамдығы ω2 әріпімен белгіленеді және жұмыс торының каналына кіре берістегі салыстырмалы қозғалыстың кинетикалық энергиясымен және жұмыс денесінің р1 қысымнан р2 қысымға дейінгі кеңею энергиясымен анықталады. 2 индексі (ω2, с2, и2) жылдамдықтар жұмыс қалақшаларынан шыға берістегі жылдамдық үшбұрышын құрайды.
