Тақырыбы: Қамыр илеу жабдығын жетілдіріп, нан өндіру желісіндегі қамыр араластыру машинасын жөндеу.

Орындаған: Серікпаев А.

Тобы: ТО-207

Тексерген: Джилкишева А. Г

Семей - 2015ж.

Жоспар

I. Кіріспе

1. 1. Қамыр араластыру машиналары туралы түсінік беру.

II. Негізгі бөлім

2. 1 . Илеу - араластыру машиналары.

2. 2. Н. Ф. Гатилиннің үлкен шанақты қамыр дайындау агрегаты.

2. 3. Қамыр бөлшектеу машиналары .

III. Қорытынды

3. 1. Қолданылған әдебиеттер

1. 1. Қамыр араластыру машиналары туралы түсінік беру. Тамақтандыру кәсіпорындарындарының кондитерлік цехтарында қамыр дайындау үшін көптеген машиналар пайдаланылады. Олардың жұмыс органдары ретінде қамыр илеуге арналған әр түрлі үлгідегі араластыру механизімдері қолданылады. Бидай және қарабидайдың ұнынан қамыр дайындауға маркілері ТММ-1М, МТМ-15, ТММ-60М, МТИ-100 және басқа машиналар пайдаланылады.
ТММ-1М қамыр илеу машинасы шойыннан құйылған тақтадан, станинадан, қоршамадан, электроқозжалтқыш, жетектен, араластыру иінінен, қалақтан, дежадан және жылжыту арбашасынан тұрады. Арбашаның айналу дөңгелектері бар. Тақтаға редуктор, ал онымен электроқозғалтқыш жалғасқан.
Машинаның жұмыс істеу тәртібі. Электроқозғаушы, оған жалғасқан редуктор шынжырлы беріліс арқылы қамыр илеу механизмі және дежа бір мезгілде айналады. Дежадағы шикізаттар араласып қамырға айналады.
МТМ-15 деп аталатын шағын өлшемді қамыр илеу машингасы корпусқа бекітілген электроқозғалтқыштан, редуктордан, қамыр илеу сыйымдылығынан, қалақтардан, станинадан тұрады. Сыйымдылық жоғарғы жағынан торлы қақпақпен жабылады.
Қамыр илеуге арналған МТИ-100 деп аталатын машина. Бұл машина жоғары өнімділікті цехтарда пайдаланылады. Мишина станинадан, жетектен, көтеру механизімінен, қақпағы бар сыйымдылықтан, арбашадан, араластыру органынан және басқару пультінен тұрады. Машинадағы элетроқозғалтқыш, сына белдікті беріліс, цилиндірлі және планетарлы тісті берілістер арқылы араластыру органы айналады.
Машинаның жұмыс істеу тәртібі. Жетек ішке қосылған кезде электроқозғалтқыштан қозғалыс алатын жұмыс органы айналады. Көтеру механизмі жетек орналасқан кронштейінді орнынан қозғайды және сыйымдылық көтерілген ол төмен түсіріледі де қамыр илеу механизмі сыйымдылыққа енгізіледі. Сыйымдылық төмен түсірілген кезде бұл процесс керісінше жүреді. Машина қоршаулармен жабдықталған.
Маркісі ТММ-60М машинасы әр түрлі тұтқырлықтағы қамырларды дайындауға арналған. Машина корпустан, араластыру қалағынан, оны бекітетін құрылымнан, дежадан және жетектен тұрады.
Дежа мен араластыру қалағының айналуы электроқозғағыш сына белдікті беріліс және ирек тісті редукторлар көмегінен жүргізіледі. Араластыру органы жоғары көтеріліп, серіппе көмегімен тұрақтандарылады. Машинаға дежа орналасқан кезде жұмыс органы төмен түсіріледі. Мишана уақыт релесімен жабдықталынған. Оның көмегімен илеу уақыты реттеледі.

2. 1. Илеу - араластыру машиналары. Тамақтандыру кәсіпорындарында араластыру процесі кеңінен қолданылады. Туралған етті және оған қосатын компоненттерді біркелкі етіп араластыру және оларды оттегімен қанықтыру үшін маркалары МС-8-150, МВП-11-1, МС4-7-8-20 және МС 25-200 құрылымдары пайдаланылады. Бұл машиналардың барлығы жай қозғалатын машиналар класына жатады. Себебі бұл машиналардағы Фруд саны:

Fr = v ² / (Rg) <30

аз болады. Мұндағы v - қалақтардың айналу жылдамдығы, м/с; R - калақтар радиусы, м; g - еркін түсу үдеуі, м/с ² . МС8-150 деп аталатын араластырғыш алюминийден жасалынған корпустан және тиеу шанағынан тұрады. Корпустың алдыңғы жағы қақпақпен жабылады. Машина жұмыс камерасының ішінде жұмыс білігі қойылған және оған 30° градустық бұрышпен қалақшалар бекітілген. Тиеу шанағына сақтандыру торы орнатылған. Механизмнің жұмыс істеу тертібі. Қалақшалары бар жұмыс білігі айналған кезде туралған ет немесе котлет массасы араласып түсіру жеңіне қарай жылжиды. Дайын өнім арнаулы ыдысқа түседі. Жұмыс істеудің алдында МС8-150 ет араластырғышын әмбебап жетектің мойынына бұрандамен бекітеді. Бұдан соң қалақшалары бар жұмыс білігі корпусқа салынады да қақпағы жабылып, оны гайкамен бұрап тастайды. Содан соң жетекті жұмысқа қосады. Егер машина дұрыс жұмыс істесе камераға 5…7 кг мөлшерінде ет салынады. Араластыру процесі аякталған соң жапқыш көтеріледі де дайын өнім айналып тұрған қалақшалар арқылы арнаулы ыдысқа карай ығыстырылып шығарылады. Тиеу шанағында сақтандыру торы жоқ машиналармен жұмыс істеуге болмайды. Маркасы МВП-11-1 бұлғау-араластыру механизмі 2-кронштейнге бекітілген 1-редуктордан, 3-сиымдылықтан және 4-ауыстырмалы жұмыс органдарынан тұрады. Көкөністер, салаттар және винегреттер араластыруға арналған маркасы МС 25-200 араластыру машинасы редуктордан 1-барабанды сиымдылықтан және ПХ-0, 6 әмбебап жетектен тұрады. Редуктордың 12-корпусының ішіндегі 9-, 11-қапсырмаларда айналатын 10-ирек тісті білік қозғалысты әмбебап жетектен 6-ирек тісті дөңгелекке береді. Үш саусақшалары бар 3-фланец 5-білікке штифт арқылы бекітілген, ал ол 1-сиымдылық астына бекітілген фланецке жалғасады. Айналған сиымдылық ішіндегі өнім 2 минут ішінде араласып, электрқозғаушы тоқтатылған соң сиымдылық төңкеріліп төгіледі.

2. 2. Н. Ф. Гатилиннің үлкен шанақты қамыр дайындау агрегаты.

Қамырды илегенде оған әсер ететін механикалық әрекеттер де желімшенің сұйылуын тездетеді. Ол әсіресе осал ұннан қамыр илегенде оны тез сұйылтады. Егер қамыр ұзақ және қарқындата иленсе, онда ол жұмсарады, ал осал қамыр сұйылып та кетеді. Сондықтан әр қамырдың өзіндік илеу мерзімі жеке тағайындалады. Күшті қамыр қарқындата ұзақ илеуге шыдамды, ал осал қамырды қысқа мерзімде илеу керек.

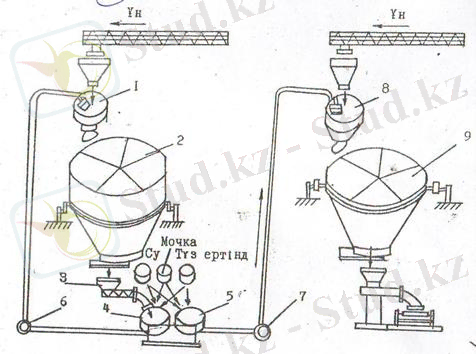

Н. Ф. Гатилиннің үлкен шанақты қамыр дайындау агрегаты .

1 - қара ұннан сұйық ашытқы немесе бидай сұйық ашымалын дайындайтын дежа. 2 - бес бөлімнен тұратын шанақ; 3 - мөлшерлегіш; 4, 5 - егер қара ұннан қамыр илеу керек болса, соған арналған араластырғыш /сместитель/; 6, 7 - насостар; 8 - Қамыр илейтін дежа; 9 - шанақтың бөлімдері;

Бұл агрегат қою және сұйық ашытқы қамырды пайдаланып немесе ашытқы қамырсыз бидай және қара бидай ұнынан қамыр илеуге арналған. Үлкен көлемді қою ашытқы қамыр. Үлкен көлемді ашытқы қамыр деп барлық қамыр илеуге алынатын ұнның 65-70 процентін сұйық ашытқы қамырға қосып дайындалатын ашытқы қамырды айтады. Сұйық ашытқы қамырды барлық керекті ұнның 25-30 процентін пайдаланып дайындалады. Оның ылғалдылығы 65-70 процент болады, ал сұйық тұздалған ашытқы қамырға 0, 6 процент тұз салынады. Осы сұйық ашытқыларды ХЗМ-300 маркалы аппаратта дайындалады. Кейбір зауыттардан қамырды ашытқы қамырсыз бірден ашытқы салып илейді. Онда Х-26А және И8-ХАГ-6 шанағы бірнеше бөліктерге бөлінген агрегаттарда иелейді.

2. 3. Қамыр бөлшектеу машиналары. Иленіп ашыған қамырды 1…2%- тік дәлдікпен жекеленген бөлшектерге бөлу қажет. Бұл процесс үшін қамыр бөлшектеу машиналары пайдаланылады.

Қамыр бөлшектеу машиналарының жіктелуі әр түрлі болады. Солардың бірі (Лисовенко А. Т. ұсынған) төмендегі 1 суретте берілген. Поршенді сығымдағышы және бөлу барабаны бар қамыр бөлшектеу машиналарына маркалары CD, XTD, PMK, Кооператор, Мультимат, Парта, Универсал және басқа машиналар жатады.

Қалақты сығымдағышты бөлшектеу барабаны бар, машиналар қатарына A2-XTH машинасы жатады.

Білікті сығымдағышты машиналарға маркалары XDB, PT-2-PMK, XЛC-9 және басқа машиналар жатады.

Жаймалау білікшелері бар білікті сығымдағышты машиналар қатарына ФЛТВ, Гефра машиналары жатады.

Шнекті сығымдағышты машиналарға XMФ-M2, Кузбасс және басқа машиналар жатады.

Шнекті сығымдағышты бөлу барабаны жоқ машиналарына ХДР, Роботер машиналары жатады. Араластыру машина жүйесі H Ткачев ыдысқа 11, жақтау 12 және диск пойызының Илеу жүзі 10 тұрады. Deja екі бағыты Шарикоподшипники 1 арнайы төменгі жағында 11 қалдықтары төменгі пелитовой бекітілген корпусқа орнатылған құрылымдар жұмыс Илеу машинасына жақтау 12. Орнатылған қажырлы мойынтіректерді радиалды және осьтік күштерді ыдысты 11 жылжытуға болады орналастыру көлденең және тік бағыттары.

илеу жүзі 10 P тәрізді бар және төменгі қосылған маңдай малға бар жалғастыратын арқылы құрт тісті білігінің 4 соңы «және avtulkoy. Spike моменті жүзі тік білікке жең тасымалдайды -Zhe төмен Батып бара жатқан жылғы білігінің жүздің туралауын жүзеге асырады және соңғы өткізеді және ыдыстың түбіне барлық жолы. Жүзі 10 илеу Тік білігінің айналуы қабылдайды 5 және құрт - V-белдік беру 7 арқылы мотор 4 редукторы (18, 5 I <кіші> р =1) . құрт тісті тікелей орнатылған тұрғын үй 4 10. тік білікке илеу жүзі Құрт редукторы бар сумен суыту. Тік білігінің Илеу жүзі мен құрт білігіне тісті жылжымалы сауналар айналады.

бойлық слот бар қақпағы 20 жабық Жоғарғы табақтағы туралы бау жабылады. Белдемін жойғаннан кейін бөлшектеу жоқ қақпағын алып тастай аласыз тік білікке және илеу жүзі. Тостағанның қамыр арқылы төгіледі ыдысқа 11 төменгі іш тесік, құлыпталмалы айналмалы клапан 13. Клапан диск 13 төтенше ұстанымын бекіту кезде автоматты түрде жүзеге асырылады екі шекті ауысады пайдалана отырып, тиісті тұратын тізбек тоқтатады магниттік Стартер катушкалар.

Сіз, араластырамыз кезде

машина сорғы ыдысқа қамыр сұйытылған береді тиісті талғағыштық, ұн және су ашытқыны. Жүзі 10 Шайқау 5 пайдаланатын автомобиль 7 және белдік арқылы жұғуынан айналуы қабылдайды червячный 4. Аспаптың үздіксіз айналу нәтижесінде орын ығысқан қолын араластыру орналасқан қамыр толтырылған тостаған - 10. жүзі өз диск клапан 13 илеу кейін арқылы ашылды V-белдік беру 16, цилиндрлік тісті арқылы мотор 17 беру 15 және бұрылыс араластыру берілген көлденең жақтауын бар қамыр 14. құрт Gear 10 ыдыстың түбіне орталық ашу арқылы өтелген және енгізеді пышақ шанақтарды жуу сынақ бөлім. 2-3 минуттан кейін, қамырдың толық құйылады тостаған, JOG 1 клапан 13 жабылады, содан кейін цикл тағы да қайталанады.

дәл осы жолмен ашытқы жұмыстарды илеу үшін машинаны Шайқау Илеу құрылғы ретінде басқа сұйытылған бұл тек бір айырмашылық бар ол ұн мен су диспенсерге қосылады ашытқы.

Бастау және реттеу. Машинаны бастамас бұрын, сіз ашу керек Алынбалы қақпақ 18 және бөтен заттар ішінде бар сенімді тостағанның 11, оның ішкі қуыстарын тазалығы және ішкі болса, жүзі 10. илеу 11 тостаған семіп қалған қамырды қалдырды, ол мұқият тазалап жуу керек клапан диск 13 толық қамтуы тиіс, онда жылы су, Тостағанның түбінде орталық ашу.

құрт диск механизмі секторына ешқандай мөр болған жағдайда Кезде, сондықтан Disk клапан 13 аялдама бұранда ауысатын Ыдысқа 11 төменгі жұмсалған диск клапан флеш otzhatie болды қосқышын шектеу нұқыңыз сипатталады, ол және ток пайда V-генін е 5 қолмен Содан кейін қозғалтқыш 17. жетек жүзі 10. илеу, айналдыру жетек жүзі оңай бұру керек, біркелкі, есікті қаға және Beats жоқ. «Өлі аймақ» қалыптастыруды алдын алу үшін nepromesa сынақ табуымыз керек себеп болуы мүмкін ыдысқа 10, ішінде ыдысқа 11 төменгі және илеу төменгі соңы бетінің арасындағы алшақтық анықтау 10. алшақтық 4-5 мм арасында болуы тиіс жүзі.

кезде жетегінің қолмен илеу жүзі 10 ақы жылжу жоқ сырғу белдемді беру 5. Әйтпесе бар екенін ескеріңіз іс, оның шиеленісті шығарады. Бұл монтаж болттар әлсірету үшін мотор 7 және реттеу болтты арқылы тесікшеге жылжыту жоғарғы пластина 8 бездельника белдеуін салалары бойынша ауытқу болды, сондықтан 10-15 мм. Бұл жағдайда, мотор бекіту арқылы орнатылған болттар.

араластыру уақытта ыдысқа 11 ұн күшті спрей алып тастау үшін тіркелген қақпағының 20 мониторинг ыдысқа 11 айналу осі мен алшақтық коаксиалды болып табылады олардың арасында 3, 6 мм артық емес еді . . .

Егер қажет болса, алшақтық реттеледі Жоғарғы деген 8. денесі 19 стрейч, ұзарту (немесе қысқарту)

құрт тісті 4 подшипник автомобиль май құю май бірлік оралған және беріліс қорабы 4 су куртка суық суға құйып жоғарғы деңгей көздеуге шыны. Бекіту қолжетімділігі мен сенімділігін тексеру 6 қоршаулар, клапан диск 13 жону үшін дискінің механизмі, содан кейін кіреді Қысқаша түймесін басу арқылы пайдалану диск илеу «Бастау» қаралған кезде 10. жүзі сағат тіліне қарсы бұру керек жүзі қамыр араластырғыш үстінен. Кері айналу айтқанда, алмасу мотор терминал терезесінде 7 үшін кез келген екі қорғасын сымдар бұрау

көз диск мәртебесі жүзі 10 илеу тексеріңіз жұмысын тексеру?? Клапан диск айналу тетіктері. Екінші басыңыз «-Stop Start» және клапан шектен ашылды және бекітілгеніне көз жеткізіңіз лауазымы. Басқару панеліндегі кезде осы шам жанып. Дайын тексеру барлық түйіндердің оның пайдалануға көшкенге машинаны илеу техникалық қызмет көрсету. Құрылғы жұмыс істеп тұрғанда қажет ПроМес тест (ашытқыны) сапасын бақылауды жүзеге асырады. Мезгіл мониторинг Ұн мен сұйық компоненттер мен қалауы бойынша өнімін мөлшерлеу дәлдігі олардың параметріне сәйкес. Мезгіл Монтаждау сенімділігін тексеру қозғалтқыштар 7 және 17 кадрға червячный 4 және жағдайда болттар мен гайкалар қажеттілігі. Бұл илеу жүзі 10 шығатыны қалшылдатып тартуды, басуын алып қоймай, бірқалыпты айналдырады. Машинаның үйкеліс бетінің сондай-ақ майлау және олар тұрақты майлау қамтамасыз етеді.

көтергіш жиналыстар температура Присматривайте және жылдамдық қорабы 4 емес, 60 ° C артық және мұнай Кесуші
