Білдек - әр түрлі материалдарды өңдеуге арналған машина.

Кейде өндірісте қолданылатын сүйемелдеуші білдек деп атайды. Металл кесу, ағаш кесу, тас, тас өңдеу білдектеры болады. Тоқыма өндірісінде тоқу білдегі қолданылады. Білдектің сондай-ақ ажарлау, теңгеру, сүргілеу, жону станогы сияқты түрлері болады.

Білдектің қаңқасы (жақтауы) - станоктың тетіктері мен механизмдері үшін тірек болып табылатын қаңқа.

Токарлық білдек - бұл кең тараған метал кесу білдегінің бір түрі, айналма денелер тәрізді дайындамаларды кесіп өңдеу үшін арналған.

Токарлық қосалқы кесу жабдығын бірі болып табылады. Олар материал қабатын (фишкалар) алып тастау арқылы органдарына өңдеуге арналған. Тегістеу, бұрғылау, - Бұл басқа да түрлерін жасау үшін токарлық негізделген. Токарлық станоктар тобы бойынша осындай біліктер, дискілер мен Жадағайлалардың ретінде бөлшектер қарастырылады. Токарлық, сыртқы цилиндрлік беттерін жүзеге асырылады және аяқталады шығыңқы жерлері (революция орган) сегментін отмечания, тесік (цилиндрлік, конустық тәрізді) бұрғылау, кесу, сыртқы және ішкі кесуге кесу конустық тәрізді беттерді, бұрғылау, қашау кеңейтетін, тесік орналастыру, бұрылу отыр гофрленген беттерін қалыптастыру, жіп құйынды, орама клишелер түртіп. Шыбықтың айналуы дайындаманы асыратын, кесу жылдамдығы анықтау, негізгі қозғалыс.

. Бойлық және көлденең арналардың құны арқылы анықталады қозғалысы, тіркелген кескіштің болып қолдау қозғалысы болып табылады, және түпкі құралы жем қозғалысының өңдеу машина артқы бабка алады.

Токарлық станоктар, мамандандырылған және әмбебап болып бөлінеді.

Операциялар түрлі орындауға арналған. Әмбебап машина: сыртқы және ішкі цилиндрлік өңдеу, конустық, пішінді және аяқталу беттерін; ішкі және сыртқы тақырыптар кесу; сегменттер, бұрғылау, қашау кеңейтетін және тесік орналастыру.

Мамандандырылған машиналар осындай темір жол көлігі, тегіс және орама қалыптастыру, біліктерді қадам доңғалақты ось босатылғаннан т. б. жалғастырғыштарды, құбырлар, түрлі түрлері, іс-шаралар тар диапазонында жұмыс таңда әмбебап машиналар жіп кесу және бұрылу бөлінеді. Токарлық станоктар ою кесуге қоспағанда, барлық бұрап операциялар арналған.

Токарлық кескіштердің түрлері

Токарлық кескіштер қолданылуы бойынша, кесу бөлігінің материалы және пішіні бойынша, кескіш денесінің көлденең қимасының пішіні мен конструкциясы бойынша, беріліс бағыты бойынша және т. б. бөлінеді.

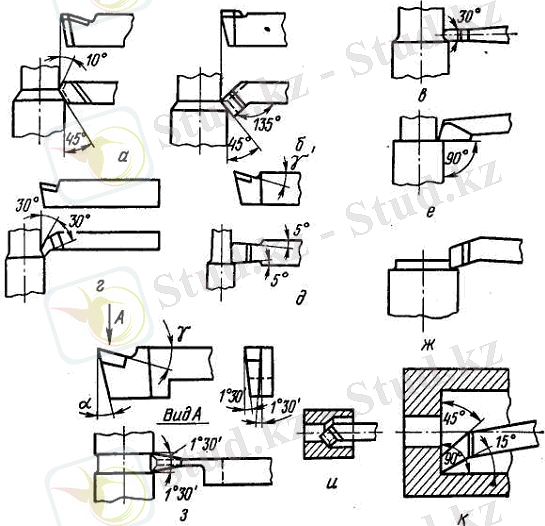

Қолданылулары бойынша кескіштер өтпелі, шеткі қырын кесу (қысқарту), кесу, кеңейтіп кесу, галтельді, әртүрлі пішінді және бұранда оймаларын кесу кескіштері болып бөлінеді. Кеңінен қолданылатын токарь кескіштерінің түрлері 2. 1 суретте көрсетілген.

Өтпелі кескіштер (2. 1 сурет, а, б, в, г, д) дайындаманың немесе бөлшектердің сыртқы беттерін қара және таза өңдеуге арналған. Бұл кескіштердің барлығы дайындама осіне параллель бағытта бойлық беріліспен жұмыс істейді.

Шеткі қырын кесу кескіштері (2. 1 сурет, ж) дайындамаларды қысқартып кесу үшін қолданылады. Бұл кескіштер дайындама осіне перпендикуляр бағытта көлденең беріліспен жұмыс істейді.

Кесу кескіштері (2. 1 сурет, з) дайындамаларды кесу және оның бетіндегі ойықтарды алу үшін қолданылады. Кесу кескіштерінің бір бас және екі көмекші кесу жиектері бар. Дайындама мен кескіштің арасындағы үйкелісті азайту үшін, олардың көмекші артқы беттері 1, 5-2, 0 ^о бұрышпен қайралады. Бұл кескіштер көлденең беріліспен жұмыс істейді.

Кеңейтіп кесу кескіштері (2. 1 сурет, и, к) алдын-ала бұрғылап немесе құю, штамптау кезінде алынған тесіктерді өңдеуге арналған. Кеңейтіп кесу кескіштері бітеу тесіктерді және ашық тесіктерді өңдеуге арналған болып екіге бөлінеді. Бітеу тесіктерді өңдейтін кеңейтіп кесу кескіштерінің пландағы бас бұрышы j³90 ^о , ал ашық тесіктерді өңдейтін кеңейтіп кесу кескіштерінің пландағы бас бұрышы j=45-60 ^о .

Галтельді кескіштері (2. 1 сурет, в, д) әр түрлі пішінді ойықтарды, радиустық дөңгелек беттерді өңдеуге арналған.

1. 1 сурет - Токарлық кескіштердің негізгі түрлері

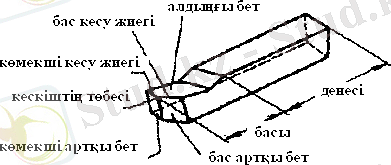

Барлық токарь кескіштері шартты түрде екіге бөлінеді: басы (жұмыс бөлігі) және денесі (станоққа бекітілетін бөлігі) (2. 2 сурет) .

2. 2 сурет - Токарлық кескіштің элементтері

Конструкциялары бойынша кескіштер келесі түрлерге бөлінеді:

- кескіштің басы мен денесі аспаптық материалдардан дайындалған тұтас кескіштер;

- кескіштің басы аспаптық материалдардан, ал денесі аз көміртекті болаттардан дайындалып, бір-біріне тоғыстырылып пісірілген құрама кескіштер;

- кесу жиектері пластина түрінде аспаптық материалдан дайындалып, кескішке дәнекерленіп бекітілген кескіштер;

- пластиналар кескішке механикалық жолмен (винттің көмегімен) бекітілген кескіштер.

Кескіштердің денесі пішіндеріне байланысты төртбұрышты, квадрат немесе дөңгелек болады. Олар аз және орташа көміртекті болаттардан (40, 45, 50, 40Х және т. б. ) дайындалады.

Кескіштің жұмыс бөлігінің негізгі элементтері:

- кескіштің алдыңғы беті - жаңқа түзілетін беті;

- кескіштің бас артқы беті - өңделетін дайындаманың кесу бетіне қараған беті;

- көмекші артқы беті - дайындаманың өңделген бетіне қараған беті;

- бас кесу жиегі - бас артқы және алдыңғы беттердің қиылысу сызығы;

- көмекші кесу жиегі - көмекші артқы және алдыңғы беттердің қиылысу сызығы;

- кескіштің төбесі - бас және көмекші кесу жиектерінің қиылысу нүктесі. Кескіштің төбесі үшкір сүйір бұрышты немесе доғал бұрышты болуы мүмкін.
