ҚАЗАҚСТАН РЕСПУЛИКАСЫ БІЛІМ және ҒЫЛЫМ МИНИСТРЛІГІ

ШӘКӘРІМ АТЫНДАҒЫ СЕМЕЙ МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ

Инженерлік-технологиялық факультет

«Техникалық физика және жылуэнергетика» кафедрасы

Конструирование и САПР ЯЭУ

СӨЖ

Бу турбиналық АЭС-тер

Орындаған: Омарханов Е. Б.

Тексерген: Нургалиев Д. Н.

Семей 2015

Мазмұны

Кіріспе3

1 Бу турбиналық АЭС4

Қорытынды8

Пайдаланылған әдебиеттер тізімі9

Кіріспе

АЭС-де жұмысшы буды өндіру не ядролық реакторларда, не арнайы жылуалмастырғыш қондырғыларда - бу генераторларында жүзеге асады.

Ядролық реакторларда қарапайым жылуалмастырғыш қондырғыларға тән жылуфизикалық және физико-химиялық үрдістерден басқа бұл агрегаттардың спецификасын және оларды жылуалмастырғыш аппараттардың ерекшк түріне бөлетін шарттарды қанағаттандыратын нейтрондық-физикалық үрдістер де жүреді.

АЭС-дің бу генераторлары бірлік жылуалмастырғыш аппарат немесе олардың қосындысы болып табылады. Бу генераторларында бу генераторларының қыздыру бетіне бағытталатын реактордың активті аймағынан суытқыш ортамен шығарылатын жылуды пайдалана отырып жұмысшы буды өндіру жүзеге асады. Бұл агрегат ядролық реактормен және бу турбинасымен қатар екі контурлы бу турбиналық АЭС-дің негізгі құрал-жабдықтарына жатады [1] .

1 Бу турбиналық АЭС

Бүкіл әлемде өндірілетін электр энергиясының негізгі үлесін көмірмен, мазутпен немесе табиғи газбен жұмыс жасайтын бу турбиналық электростанциялар өндіреді.

Атом электр станцияларында электр энергиясы қарапайым жылу электр станцияларында сияқты өндіріледі. Олар бу турбиналарын айналдыратын электромашиналық генераторлар көмегімен қазылатын отынды жағады. Бірақ бу мұнда ядролық реакторда жүретін басқарылатын тізбекті реакция кезінде уран немесе плутоний изотоптарының бөлінуі есебінен алынады. Реактордың активті аймағының суытқыш трактісі арқылы циркуляцияланатын жылутасымалдағыш реакция кезіндегі бөлінетін жылуды апарады және тікелей немесе тура жылуалмастырғыштар арқылы турбиналарға берілетін буды алу үшін пайдаланады.

Бүкіл әлемде бу турбиналары адамзат қызметінің әр түрлі салаларында жылулық қозғалтқыш ретінде кең қолданыс тапқан.
Бу турбинасы, ең алдымен, жылу электр станцияларының және атом электр станцияларының негізігі элементі болып табылады. Қазіргі таңда бу турбинасы - бұл электр энергиясын алу үшін негізгі қозғалтқыш және болашақта оған ауыстырғыш табу қиын.

Бу турбинасы, жылу электр станциялырында, атом электр станцияларында, су электр станцияларында т. б. жылулық энергияны механикалық энергияға түрлендіретін негізігі қозғалтқыш болып табылады. Сонымен қатар, бу генераторы бар жылу электр станцияларының ажырамас бір бөлігі болып табылады.

Бу турбиналық агрегаттары бар жылу электр станциялары - электр энергиясын және жылу энергиясын өндіру бойынша біздің елдегі басым энергетикалық нысандар болып табылады.

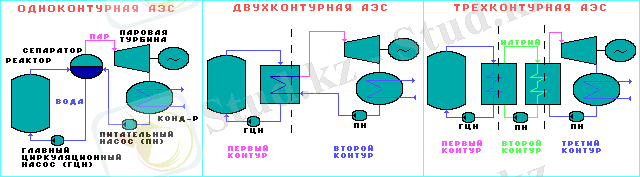

Контурлар саны бойынша атом электр станцияларын былай бөледі (1 сурет) :

- бір контурлы;

- екі контурлы;

- үш контурлы.

http://www.aes.pp.ua/pic1/Image5.gif

1 сурет. Атом электр станцияларының түрлері

Кез келген АЭС-де жылутасымалдағыш пен жұмыс денесін бөліп қарастырады.

Жұмыс денесі - бұл жылу энергиясын механикалық энергияға айналдыратын зат. Жұмыс ортасында монополиялық жағдайда су және су булары жатады.

Егер де жылутасымалдағыш пен жұмыс ортасының тізбектері сәйкес келсе, онда оны АЭС-да бір тізбекті деп атайды. Бір тізбекті АЭС-да құрал-саймандар радиоактивті жағдайда жұмыс істейді. Оларға турбиналы қондырғы да кіреді. Бір тізбекті сызбамен АЭС-тер Ресейде, Ленинградта жұмыс істейді. Егер жылутасымалдағыш пен жұмыс ортасының тізбектері бөлінген болса, онда АЭС-да қос тізбекті деп аталады.

Жылутасымалдағыш тізбегін бірінші деп атайды, ол радиация әсерінен болып табылады. Екінші тізбек радиация әсерінің қатысуынсыз болады. Бұл зауыттың эксплуатациясын жеңілдетеді.

Екі контурлы сызба бойынша Ресейде Нововоронеждік, Балаковтік, Кольскілік, Калининдік АЭС-тер жұмыс жасайды.

Бір және екі контурлы АЭС-тер жылулық нейтрондарда жұмыс жасайды. Олардың бірқатар ортақ сипаттары бар. Бұл бу турбинасы орта параметрлердің байытылған буында жұмыс жасаған кезде.

Бұл бу турбиналық қондырғылардың құрылымын және қызмет жасау ерекшеліктерін анықтайды.

Қазіргі таңда жылдам нейтрондарда үш контурлы АЭС-де нәтижелі эксплуатацияланады. Бірінші контур - радиоактивті. Оның жылутасымалдағышы сұйық натрий болып табылады. Үшінші контур радиоактивті емес. Тіпті апаттық жағдайларда бірінші контурдың радиоактивті натрийінің үш контурдың суымен қосылуын болдырмау үшін - аралық контур, сонымен қатар натрийлік контур енгізеді.

Үш контурлы сызба бойынша жұмыс жасайтын АЭС-де турбинаға дейінгі будың параметрі будың жоғары параметрлеріне шамаен әдеттегі ЖЭС-дегі сияқты. Сондықтан мұнда қарапайым қызып кеткен бу турбиналары қолданылады.

Белоярлік АЭС-тің үшінші блогы үш контурлы сызба бойынша жұмыс істейді.

Атом энергиясы органикалық отында дәстүрлә жылулықтың алдында бірқатар артықшылықтарға ие:

- АЭС-те өндірілетін электр энергиясының өз құны ЖЭС-қа қарағанда төмен.

- Мемлекеттің энергетикалық тұрақтылығында АЭС үлесінің көбеюі органикалық отынды босатуға және оны өнеркәсіптің әр түрлі, жекелей алғанда, химиялық саласы үшін шикізат ретінде пайдалануға мүмкіндік береді.

- Электр энергиясын өндірудің жоғары экономикалық тазалығы. АЭС-де өндірістік шаңның, азот тотығының, күкірттің, көміртектің құрамында болатын радий, уран, торийлердің қалдықтары атмосфераға шығарылмайды. Отынның жану үрдісін қамтамасыз ету үшін ауа оттегісінің шығыны кетпейді.
