ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ

Қ. И. Сәтбаев атындағы Қазақ Ұлттық Техникалық Университеті

«Еңбек және тіршілік қауіпсіздігі» кафедрасы

Зертханалық жұмыс №3

Тақырыбы: «Табиғи жарықтандыруды есептеу және зерттеу»

Оқытушы

ғыл. атағы

«___»2006 ж

Студент

Мамандығы

Тобы

Алматы 2006

Жұмыстың мақсаты: студенттерді жарықтандыруды өлшеу әдісімен таныстыру, өлшеулерді жасауға үйрету, сонымен қатар, өндіріс ғимараттарында табиғи жарықтандырудың жалпы техникалық есептемесін орындауды үйрету.

КІРІСПЕ

Дұрыс орындалған жарықтандыру жүйесі өндірістік зақымдануды азайтуға едәуір септігін тигізеді. Ол көптеген өндірістік факторлардың потенциалды қаупін азайтады, көру мүшелеріне қалыпты жұмыс жағдайын жасайды және адам ағзасының жалпы жұмыс қабілеттілігін арттырады.

Өндірістік зақымданудың сараптамасы жылдың жарық мезгілінде, қалыпты жағдайда өндірістегі зақымдану едәуір төмендейтінін көрсетеді. Көшенің жарығы жол апаттарының санын 20-30 %-ға азайтады. Табиғи жарықтандыру жетіспеген жағдайда аралас (табиғи және жасанды) жарықтандыруды қолдануға болады. Бұл гигиеналық тұрғыдан дұрыс.

1 Негізгі теориялық мӘліметтер

Өндірістік ғимараттарды жарықтандырудың келесі тәсілдері бар: табиғи, жасанды және аралас.

Табиғи жарықтандыру адамдардың үнемі болатын өндірістік ғимараттарда қолданылуы керек. Табиғи жарықтандыру қабырғалық, төбелік, аралас (төбелік және қабырғалық) болып бөлінеді.

Жарықтандыру жағдайлары сапалық және сандық көрсеткіштермен сипатталады. Оларға жарық күші, жарық ағыны, жарықтануы, жарықтығы, спектрлік құрамы, жарықтану мен жарықтықтың тұрақтылығы жатады.

Заттың көрінуі жарықтану деңгейімен, объектінің айқындылық фонымен, жарықтықтың таралуымен және объектінің бұрыштық өлшемімен анықталады. Бөлменің кез келген нүктесінің табиғи жарықтандырылуы табиғи жарықтандыру коэффициентімен (ТЖК) сипатталады, себебі табиғи жарықпен жарықтандыру күннің бұлттануына байланысты тәулік, жыл бойына тұрақты емес. ТЖК - ашық аспандағы диффузиялық жарықтан пайда болатын, табиғи жарықтанудың (бөлменің ішіндегі берілген жазықтықтың кейбір нүктесіндегі) сыртқы жарықтанудың сол кездегі мәніне пайыздық қатынасы.

мұнда, е - табиғи жарықтандыру коэффиценті (%) ; Е ішкі - аспан жарығымен бөлме ішіндегі берілген жазықтықтықтың кейбір нүктесіндегі табиғи жарықтануы, (лк) ; Е сырт - толық ашық аспан жарығынан пайда болатын көлденең жазықтықтың сыртқы жарықтануы, (лк) .

Табиғи жарықтандыру коэффициенті шектеулі шама болып табылады. Бір немесе екі жақты қабырғалық жарықтандыру кезінде ТЖК-нің ең кіші мәні (1а және 2а - суреттер), төбелік немесе аралас жарықтандыру кезінде орта мәні (1ә және 2ә - суреттер) қалыптасады.

Данилюк графиктерінің көмегімен табиғи жарықтану коэффициенті есептеледі. Ол көлденең жазықтықта бірдей ТЖК құрайтын бөліктерге бөлінген аспан жарты сферасы. Бөлмедегі жарық ойықтарының белгілі өлшемдері, сол нүктесіндегі жарық ойығынан көрінетін, бөліктерінің санын есептеу арқылы ТЖК анықталады.

Аспан жарты сферасының графиктерінде жарық белсенділігі бірдей 10 000 бөліктерге бөлінген, яғни әрбір бөлік сыртқы жарықтыққа қарағанда 10 000 рет аз жарықтандырады. Егер жарық ойығы арқылы аспанның бір бөлігі көрінсе, онда ТЖК 0, 0001 немесе 0, 01 %-ға тең.

Жарық ойықтарының биіктігі мен енінен көрінетін бөліктер саны екі түрлі графикпен анықталады (3-сурет) . ТЖК келесі формуламен есептеледі:

,

мұнда, n 1 - жарық ойықтарының биіктігінен көрінетін бөліктер саны; n 2 - жарық ойықтарының енінен көрінетін бөліктер саны.

Алынған ТЖК мәні кестелік коэффициентпен түптеу, әйнектеу және т. с. с әсерлерді ескеру арқылы түзетіледі. ТЖК-нің түзетілген мәні қалыпты мәнінен төмен болмауы керек. Кері жағдайда, жарық ойықтарының өлшемдерін үлкейткен жөн.

Жаңадан салынатын кәсіпорындарды жобалаған кезде ТЖК-ін бөлмелерде орындалатын жұмыстардың сипатына байланысты норматив бойынша қабылдайды (1 - кесте) .

ТЖК нормаланған мәнінің жарықтық климаты мен күн жарықтығына түзетулер енгізіледі. Жарықтық климатының белдеуін 4-сурет бойынша, ал тиісті коэффициенттерді 1 және 2 - кесте бойынша алынады.

1-кесте. Өндірістік ғимараттар үшін табиғи жарықтандыру коэффициентінің нормаланған (e н ) мәні (ҚНжЕ 11-4-79) .

Көру жұмысыныңсипаттамасы:

Көру жұмысының

сипаттамасы

Айыру объектісінің ең кіші өлшемі (мм): Айыру объектісінің ең кіші өлшемі (мм)
Көру жұмысының разряды: Көру жұмысының разряды
Жарықтандыру кезіндегі eн-нің мәні: Жарықтандыру кезіндегі e н -нің мәні
Көру жұмысыныңсипаттамасы: Қабырға-лық
Айыру объектісінің ең кіші өлшемі (мм): Төбелік және аралас
Көру жұмысыныңсипаттамасы: Ең жоғарғы дәлдік
Айыру объектісінің ең кіші өлшемі (мм): 0, 15 кіші
Көру жұмысының разряды: I
Жарықтандыру кезіндегі eн-нің мәні: 3, 5
10
Көру жұмысыныңсипаттамасы: Өте жоғарғы дәлдік
Айыру объектісінің ең кіші өлшемі (мм): 0, 15 - 0, 3
Көру жұмысының разряды: II
Жарықтандыру кезіндегі eн-нің мәні: 2, 5
7
Көру жұмысыныңсипаттамасы: Жоғарғы дәлдік
Айыру объектісінің ең кіші өлшемі (мм): 0, 3 - 0, 5
Көру жұмысының разряды: III
Жарықтандыру кезіндегі eн-нің мәні: 2, 0
5
Көру жұмысыныңсипаттамасы: Орта дәлдік
Айыру объектісінің ең кіші өлшемі (мм): 0, 5 - 1
Көру жұмысының разряды: IV
Жарықтандыру кезіндегі eн-нің мәні: 1, 5
4
Көру жұмысыныңсипаттамасы: Кіші дәлдік
Айыру объектісінің ең кіші өлшемі (мм): 1 - 5
Көру жұмысының разряды: V
Жарықтандыру кезіндегі eн-нің мәні: 1, 0
3
Көру жұмысыныңсипаттамасы: Дөрекі
Айыру объектісінің ең кіші өлшемі (мм): 5-тен көп
Көру жұмысының разряды: VI
Жарықтандыру кезіндегі eн-нің мәні: 0, 5
2
Көру жұмысыныңсипаттамасы: Өздігінен жарқырайтын материалдармен және ыстық цехтардағы бұйымдармен жұмыс істеу
Айыру объектісінің ең кіші өлшемі (мм): 0, 5-тен көп
Көру жұмысының разряды: VII
Жарықтандыру кезіндегі eн-нің мәні: 1, 0
3
Көру жұмысыныңсипаттамасы: Өндірістік үрдістің жүрісін жалпы бақылау
Айыру объектісінің ең кіші өлшемі (мм): -
Көру жұмысының разряды: VIII
Жарықтандыру кезіндегі eн-нің мәні: 0, 3
1
Көру жұмысыныңсипаттамасы: Құрылғылардың күйін периодты бақылау (…)
Айыру объектісінің ең кіші өлшемі (мм): -
Көру жұмысының разряды: VIII
Жарықтандыру кезіндегі eн-нің мәні: 0, 2
0, 7
Көру жұмысыныңсипаттамасы: Механизацияланған және механизацияланбаған қоймаларда жұмыс істеу
Айыру объектісінің ең кіші өлшемі (мм): -
Көру жұмысының разряды: VIII
Жарықтандыру кезіндегі eн-нің мәні: 0, 1
0, 5

Ескертулер:

  1. Келтірілген eнмәндерін шартты жұмыс беті үшін қабылдау керек.
  2. Әр түрлі дәлдікпен істелінетін жұмыс бөлмелерінде (е) мәнін берілген өндірістің ең көп жұмыс дәлдігімен алған дұрыс.
  3. Келтірілген eнмәндерін ІІ - V разрядпен жұмыс істеген кезде, жеткіншектерді оқытуға немесе олардың жұмыс істеуіне арналған бөлмелер үшін І - разрядқа жоғарылатуға рұқсат етіледі.
  4. Жарықтық климат (к) коэффициентінің мәні.
Жарық климатының белдеуі: Жарық климатының белдеуі
І: І
ІІ: ІІ
ІІІ: ІІІ
IV: IV
V: V
Жарық климатының белдеуі: Коэффициент (К)
І: 1, 2
ІІ: 1, 1
ІІІ: 1, 0
IV: 0, 9
V: 0, 8

2-кесте. Қабырғалы жарықтандыру кезіндегі күн жарықтығы коэффициентінің мәні (с) (ҚНжЕ 11-4-79)

Жарықтық климатының белдеуі: Жарықтық климатының белдеуі
Көкжиек жақтарынабағытталған жарық ойықтары үшін (с) коэффициенті, градус:

Көкжиек жақтарына

бағытталған жарық ойықтары үшін (с) коэффициенті, градус

Жарықтық климатының белдеуі: 136-225
Көкжиек жақтарынабағытталған жарық ойықтары үшін (с) коэффициенті, градус:

226-315 және

46-135

316-45
Жарықтық климатының белдеуі: І
Көкжиек жақтарынабағытталған жарық ойықтары үшін (с) коэффициенті, градус: 0, 90
0, 95
1
Жарықтық климатының белдеуі: ІІ
Көкжиек жақтарынабағытталған жарық ойықтары үшін (с) коэффициенті, градус: 0, 85
0, 90
1
Жарықтық климатының белдеуі: ІІІ
Көкжиек жақтарынабағытталған жарық ойықтары үшін (с) коэффициенті, градус: 1
1
1
Жарықтық климатының белдеуі: IV
Көкжиек жақтарынабағытталған жарық ойықтары үшін (с) коэффициенті, градус:

0, 75

0, 70

0, 80

0, 75

1

0, 95

Жарықтық климатының белдеуі: Солтүстік ендіктен солтүстікке қарай 50 0
Жарықтық климатының белдеуі: Солтүстік ендіктен оңтүстікке қарай 50 0
Жарықтық климатының белдеуі: V
Көкжиек жақтарынабағытталған жарық ойықтары үшін (с) коэффициенті, градус:

0, 60

0, 60

0, 70

0, 65

0, 90

0, 85

Жарықтық климатының белдеуі: Солтүстік ендіктен солтүстікке қарай 40 0
Жарықтық климатының белдеуі: Солтүстік ендіктен оңтүстікке қарай 40 0

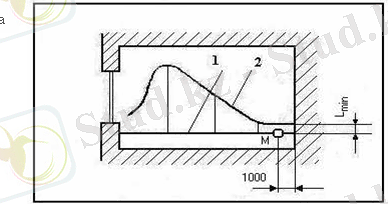

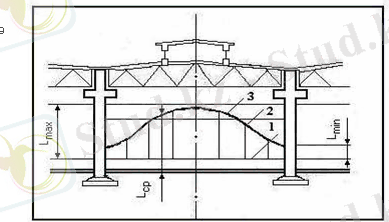

1 - сурет. Бөлменің көлеміне қарай жарықтандыру коэффициенттерінің таралуы.

а - біржақты қабырғалы жарықтандыру; ә - төбелік жарықтандыру; 1 - жұмыс жазықтығының деңгейі; 2 - бөлме қимасының жазықтығындағы ТЖК-нің өзгеруін сипаттайтын қисық сызық; 3 - ТЖК-нің орта мәнінің деңгейі; М - ТЖК-нің ең кіші мәнінің нормаланған нүктесі.

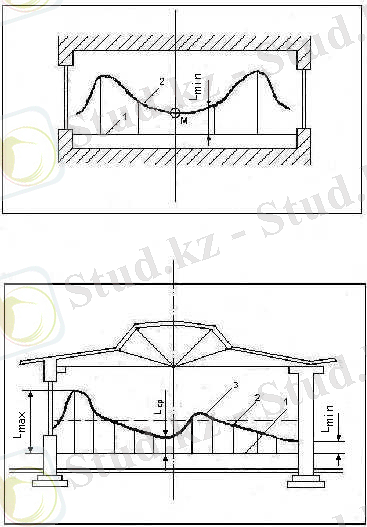

2 - сурет. Бөлменің көлеміне қарай жарықтандыру коэффициенттерінің таралуы.

а - екі жақты қабырғалы жарықтандыру; ә - аралас жарықтандыру; 1 - жұмыс жазықтығының деңгейі; 2 - бөлме қимасының жазықтығындағы ТЖК-нің өзгеруін сипаттайтын қисық сызық; 3 - ТЖК-нің орта мәнінің деңгейі; М - ТЖК-нің ең кіші мәнінің нормаланған нүктесі.

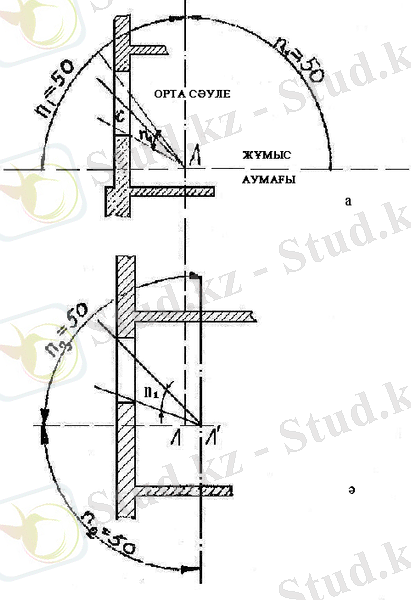

3 - сурет. Данилюк графигінің көмегімен ТЖК-ін анықтау.

а - қима; ә - жоспар

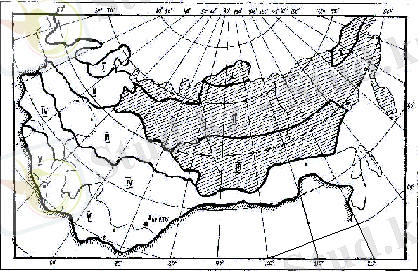

4 - сурет. Жарықтық климаттың картасы.

- тұрақты қар жамылғысының аймағы;

~ - жарықтық климат белдеуінің шекаралары.

ТЖК-нің есептік мәні:

, %

мұнда, е e - ТЖК-нің есептік мәні (%) ; e н - ТЖК-нің нормаланған мәні (%) ; к - жарықтық климатының коэффициенті (1-кесте) ; с - күннің жарықтығының коэффициенті (2-кесте) .

Жарық ойықтарының ауданы келесі формуламен табылады:

, м 2

мұнда, П е - жарық ойықтарыныі есептік ауданы (м 2 ) ; П еден - терезе арқылы жарықтандырылатын еденнің ауданы (м 2 ) ; е e - табиғи жарықтандырудың есептік коэффициенті (%) ; Р 0 - жарық ойықтарының жарықтық сипаттамасы; К ғим - қарсы тұрған ғимараттың қараңғылауы әсерінен ТЖК-нің өсуін ескертетін коэффициент; Т 0 - терезе материалының жарық өткізуінің жалпы коэффициенті; η - ғимаратқа жататын бөлменің ішкі және жайылған бетінен шағылған жарықтың әсерінен ТЖК-нің жоғарылауын ескертетін коэффицинет.

5 - сурет. Табиғи жарықтандыруды есептеу үшін бөлменің керекті өлшемдері.

Н - терезенің жоғары жағының шартты жазықтықтан көтерілуі, м; Ж - қабырғаның сыртқы жағынан жұмыстық нүктеге (ЖН) дейінгі арақашықтық, м; Ұ - бөлменің ұзындығы, м; Т - бөлменің тереңдігі, м.

Есептік коэффициентінің мәндері бөлменің геометриялық өлшемдеріне байланысты. Олар 3-7- кестелер арқылы табылады.

3-кесте. Қабырғалық жарықтандыру кезінде жарық ойықтарының жарықтық сипаттамасының мәні (Р 0 ) . (ҚНжЕ 11-4-79) .

Ұ/Т-нің қатынасы: Ұ/Т-нің қатынасы
Т/Н-нің қатынасы: Т/Н-нің қатынасы
Ұ/Т-нің қатынасы: 1
Т/Н-нің қатынасы: 1, 5
2
3
4
5
7, 5
10
Ұ/Т-нің қатынасы:

4 және жоғары

3

2

1, 5

1

0, 5

Т/Н-нің қатынасы:

6, 5

7, 5

8, 5

9, 5

11, 0

18, 0

7, 0

8, 0

9, 0

10, 5

15, 0

23, 0

7, 5

8, 5

9, 5

13, 0

16, 0

31, 0

8, 0

9, 6

10, 5

15, 0

18, 0

37, 0

9, 0

10, 0

11, 5

17, 0

21, 0

45, 0

10

11

13

19

23

54

11

12, 5

15

21

26, 5

66

12, 5

14

17

23

29

-

4-кесте. Жарық өткізу коэффиценттерінің мәндері (Т 1 , Т 2 , Т 3 , Т 4 , ) .

Жарық өткізу материалының түрі: Жарық өткізу материалының түрі
Т1: Т 1
Түптеу түрі: Түптеу түрі
Т2: Т 2
Жарық өткізу материалының түрі: Әйнек түрі:
Т1:
Түптеу түрі: Тұрғын және қоғамдық ғимараттардың терезелерінің түптеулері:
Т2:
Жарық өткізу материалының түрі: Бір қабат
Т1: 0, 9
Түптеу түрі: Бірыңғай
Т2: 0, 8
Жарық өткізу материалының түрі: Екі қабат
Т1: 0, 8
Түптеу түрі: Қосарланған
Т2: 0, 75
Жарық өткізу материалының түрі: Үш қабат
Т1: 0, 75
Түптеу түрі: Екі бөлінген
Т2: 0, 65
Жарық өткізу материалының түрі: Өрнекті
Т1: 0, 65
Түптеу түрі:
Т2:
Жарық өткізу материалының түрі: Жарық өткізу материалының ластану дәрежесі
Т1: Т 3
Түптеу түрі: Алынбайтын конструкциялар түрі
Т2: Т 4
Жарық өткізу материалының түрі: Жарық өткізгіш материалдарды орналастырған кездегі едәуір ластану:
Т1:
Түптеу түрі: Болатты форма
Т2: 0, 9
Жарық өткізу материалының түрі: Темірбетонды және ағаш формалар мен аркалар
Т1: 0, 8
Жарық өткізу материалының түрі: Тік
Т1: 0, 65
Түптеу түрі: Тұтас арқалықтар және рамалар қималарының биіктігі келесідей болғанда:
Т2:
Жарық өткізу материалының түрі: Көлбеу немесе жазық
Т1: 0, 5
Жарық өткізу материалының түрі: Жарық өткізгіш материалдары орналасқан кездегі орташа ластану:
Т1:
Түптеу түрі: 50 және жоғары
Т2: 0, 8
Жарық өткізу материалының түрі: 50 - ден кіші
Т1: 0, 9
Жарық өткізу материалының түрі: Тік
Т1: 0, 7
Түптеу түрі:
Т2:
Жарық өткізу материалының түрі: Көлбеу немесе жазық
Т1: 0, 55
Жарық өткізу материалының түрі: Жарық өткізгіш материалдары орналасқан кездегі шамалы ластану:
Т1:
Жарық өткізу материалының түрі: Тік
Т1: 0, 8
Жарық өткізу материалының түрі: Көлбеу немесе жазық
Т1: 0, 65
... жалғасы
