Лазерлік сканерлердің ерекшеліктері


Қазақстан Республикасының ғылым және білім Министірлігі
Шәкәрім атындағы Семей қаласының мемлекеттік университеті
«Геодезия және құрылыс» кафедрасы.
СӨЖ
Тақырыбы: Лазерлік сканерлердің ерекшеліктері
Тексерген: Аубакирова С.
Орындаған: Маулетханов Е.
ГК-213 тобы
Семей қ.
2015 ж.
Жоспар:
- Кіріспе
- Электронды тахеометрлер
- Геодезиялық құралдарға қойылатын талаптар
- Доплерлік үлгідегі спутниктік жүйелер
Кіріспе.
Жер бетінде лазерлік сканерлеудің құрылыс технологиясының басты мақсатына белгілі бір жердің немесе бір орынның координаталық нүктесін табу болып саналады. Бұл өлшемді жүзеге асыру үшін көлеңкесі түспейтін лазерлеудің көмегімен нүктелердің арақашықтығын табуға мүмкіндік береді. Әрбір өлшемнен кейін дальномер сәулесі оған дейінгі өлшемнен ауытқитыны соншалық, түйіннен, бірқалыпты тордан сканерлеу матрица арқылы өтеді. Матрицаның жол саны мен бағана санын керек шамада өзгертіп отыруға болады. Матрицаның тығыздығы жоғары болған сайын, берілген бір жердің үстінен қарағандағы нүкте тығыздығы жоғары болады. Өлшеу өте қатты биік мыңдаған жылдамдықта жасалады, тіпті бір секундта он мыңдаған өлшеулер жүргізіледі. Өзінің құрылысы мен технололгиясының сипаттамасының арқасында Leica HDS 4400 лазерлік сканер ұсынылды. Бұл сканер жер бетінде жүргізілетін жұмыс, карьерлер, тау - жыныстарын зерттеу үшін арналған. Яғни, аса көтеріңкі шаң - тозаң мен төмен температурадағы қоршаған ортаға ыңғайлы. Бұл құралмен жұмыс жасау арнаулы бағдарламалар орнатылған портативтік компьютер арқылы жүзеге асады. Табылған координаталық нүктелердің мағынасын ашу үшін сканерден компьютерге интерфейстік кабель арқылы беріліп, арнайы жадыда сақталады. Тағы бір айта кететін жайт, сканерден алынатын деректер мен мәліметтер көлемі жүздеген мегабайт, ал кей кезде тіпті гигабайтқа жетеді.
Жер бетіндегі лазерлік сканер GLS - 1000 Topcon
Импульстік лазерлік сканер GLS - 1000, компьютердің көмегінсіз автономдық жұмыс жасау үшін арналған, сымсыз және аккумуляторсыз жасалған. Өлшенетін арақашықтықтың диапазоны 330 м - ге және әрбір өлшенген нүктенің дәлдігінің жоғарлылығы әртүрлі жұмыстың туралығын көрсетеді. Ғимараттар, тарихи обьектілерді, үлкен биіктіктегі жерлерді өлшеу тек қана сертпелерді басу арқылы жүзеге асады.

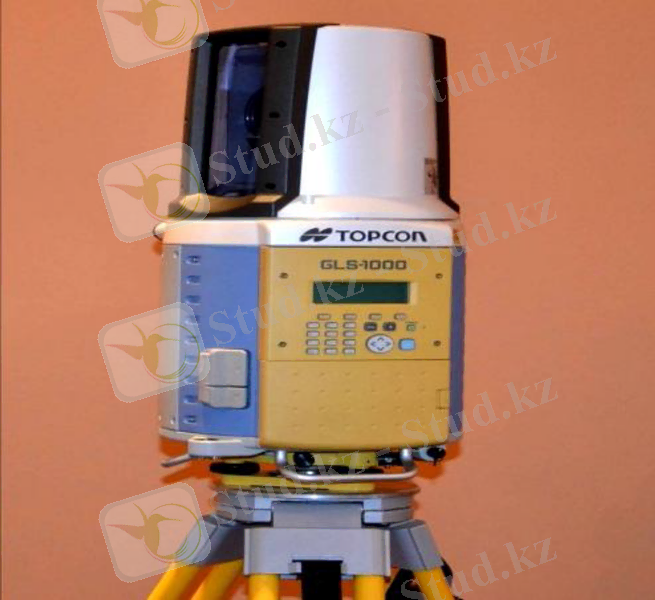

1 сурет - Лазерлік сканер GLS-1000 Topcon, Жапон
Лазерлік сканер GLS - 1000 Topcon екі өстік компенсатор болып табылады. Сканер бірінші классқа жататын лазермен жабдықталған. Сканердің тығыздығын 100 м қашықтық үшін нүктелер арасында 1мм - ге дейін қоюға болады. Бұл құралдың белгілі бір обьектті 1 секунд ішінде 3000 нүктеге дейін сканерлеуге болатындай жылдамдыққа ие қасиеті бар. Сканерлеудің шекарасын таңдау екі принциптік тәсілмен жүргізіледі. Бірінші тәсілге: сканерлеу шекарасын табу сурет арқылы тікбұрышты шекара немесе полигон арқылы табылады. Үш нүкте және тік түзу арқылы профильді алуға болады. Сканерлеу берілген сурет арқылы автоматты түрде ақпараттпен қамтамасыз ету сол суреттің қасиеті, түсініктемесінің арқасында жүргізіледі. GLS - 1000 сканерімен жұмыс, электрондық тахеометрмен жұмыспен ұқсас келеді. Соған байланысты бұл сканерді портативтік компьютердің және сымсыз канал Wi - Fi арқылы қолдануға болады. Берілген обьектті сканерлеу кезінде, ол жердің тазалығын, газдылығын ескерген жөн.
Жер бетіндегі лазерлік сканер RIEGL VZ - 4000
Белгілі бір нүктенің координатасын табу кезінде дәлдік 4000 метрге жетеді, бұл сканер барлық аспаптардың ішінде ең қолайлысы, яғни өлшеу кезінде 4000 метр арақашықтықты есептеуге мүмкіндік береді. Толықтай түсініктеме беріп кететін болсақ, арақашықтықты өлшеудің минималдық көрсеткіші - 5м; өлшеу дәлдігі 100 м арақашықтықта - 15мм; сканерлеу жылдамдығы - 147000 нүктені 1 секунд ішінде табады; жерүстілік лазерлік сканерлеудің салмағы - 14, 5 кг; габариттік өлшемдері 236×226, 5×450 мм (ұзындығы, ені, бойы) ; жарамдылық қуаттылығы 60 Вт; қорғаныш классы IP64; түсіру аймағы 600 ×3600 ; Яғни RIEGL VZ - 4000 лазерлік сканер маркшейдерлік іс пен топографиялық жұмыстарға өте қолайлы аспап болып саналады.

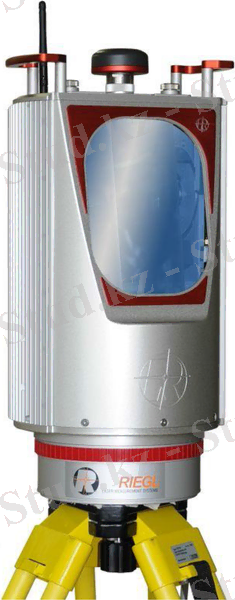

2 сурет - Лазерлік сканер RIEGL VZ - 4000, Австрия
Жер бетіндегі лазерлік сканерлеу қазіргі уақытта Қарағанды обласындағы «Богач» кен орында өңдеу жұмыстарын нәтижесін жүргізуде (3 сурет) . Жер бетінде сканерлеу HDS 4400 Leica лазерлік сканермен өндірілді. Аспап кеніштің оңтүстік пен оңтүстік-шығыс қиябеттеріндегі маркшейдерлік нүктелеріне орнатылады. Алынған ақпараттар Maptek ISite Studio 3. 4 - интеллектуальды лазерлік сканерде өңдеуі (intuitive point cloud processing) комплексті бағдарламасында өңделеді. Бағдарламаның негізгі мүмкіндіктері: кенорын қорын, қуыстарын, дамбыларды, қоймалардағы қорларды 3Д-да нақты құру және желдете орындау; АШЖ бақылау, геологиялық анализдері жүргізіледі, жер бедерінің өзгерістерінің автоматты түрде көрсетеді. Әрбір станцияға сканерлер(сканерпозиция) орнатылып, нүктелерді ең аз тығыздықта лазерлік шағылыстырғышпен кескінді сканерлеу жүргізіледі.
Пайдаланылған әдебиеттер:
1 Середович В . А., Комиссаров А . В., Комиссаров Д. В., Широкова Т . А., Наземное лазерное сканирование, Новосибирск: СГГА, 2009. − 261 с.
2 Лазерлі сканердің қолдануы. Омарова А. К., Туякбай А. С. - Межвузовская студенческая научная конференция «Инновации в технике, технологии и образовании» г. Караганда 3-4 марта 2011г.
3 Фрейдин А. Я. Наземный лазерный сканер Topcon GLS-1000 // Научно-технический журнал по геодезии, картографии и навигации «Геопрофи» №5, 2009. С. 16.
4 Омарова А. К. «Будущее геодезии за интеграцией» ВекторИнфорум №11 (52) 14 декабря 2011г., с. 23.
