ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
СЕМЕЙ ҚАЛАСЫНЫҢ ШӘКӘРІМ АТЫНДАҒЫ МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ

СӨЖ
Тақырыбы:  Жады элементтері, триггерлік сызбалар. Үзіліссіз
қоректендіру құрылғылары

Орындаған: Талғатова Ш.

Тобы: ИФ – 203

СЕМЕЙ – 2015

ЖОСПАР:
І. КІРІСПЕ
Компьютерлік схемотехника
ІІ. НЕГІЗГІ БӨЛІМ
2.1 Жады элементтері туралы
2.2 Триггерлік сызбалар
2.3 Үзіліссіз қоректендіру құрылғылары
ІІІ. ҚОРЫТЫНДЫ
ІV. ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ

КІРІСПЕ
Бүгінгі таңда күллі әлемде 130 млн-нан аса компьютерлер бар, олардың
80 %-дан артығы әр түрлі ақпараттық-есептеу желілеріне
біріктірілген. Мәліметтерді тасымалдаудың компьютерлік желілері болашақта
коммуникацияның негізгі құралы болады. Желілерде ақпаратты тасымал-дау
жылдамдығы жоғары, жұмыс орнында отырып-ақ хабарлама алужөнелту, жер шары-
ның кез келген нүктесінен керекті ақпаратты жылдам алу мүмкіндігі, әр түрлі
компьютерлер арасында және әр түрлі программалар арасында мәлімет алмасу,
тағы да сол сияқты әрекеттер орындала береді.
Қазіргі заманғы компьютерлердің микроэлектронды схемаларының
ақпараттық, арифметикалық және логикалық негіздерін қарастыру адам өмірінде
елеулі роль алып отыр. Логикалық және сақтаушы элементтердің, типтік
функционалдық түйіндердің, электронды жадының, интерфейстік
контроллерлердің құрылу принциптерін меңгеру схемотехника негіздерінің
басты қағидаларының бірі болып табылады.
Еліміздегі телекоммуникация саласының тез дамуы жаңа жоғары
технологиялық қызметттер – мәліметтерді жіберу, ұялы байланыс және
Интернет желісіне қатынауды ұсыну бойынша қызметтер сегментінің туындауымен
негізделген. Дәстүрлі дыбыстық байланыс қызметтері интерактивті
қызметтермен ығыстырыла бастады. Компьютерлік инфрақұрылымдағы
компьютеризация және информатизация жетекші орындардың біріне шығады.
Ақпараттық технологияларға сұраныс, қазіргі заманғы компьютерлер және
желілік жабдық соңғы жылдары әлемдік экономиканың динамикасына және
құрылымына елеулі әсер етеді. Ақпаратты технологиялар саласындағы нағыз
төңкеріс үшінші мың жылдықта әлемдік экономиканың жетекші саласына
қалыптасқан интернет жүйесінің пайда болуы және қарқынды дамуы болды.

1. ЖАДЫ ЭЛЕМЕНТТЕРІ ТУРАЛЫ
ЭЕМ-нің жады деп ақпаратты сақтауға және беруге арналған құрылғылар
жиынтығын айтады. Осы жиынтыққа кіретін бөлек құрылғылар қандай да бір
типтегі есте сақтау құрылғылары деп аталады. Қандай да бір жады құрылғысын
құру принципі туралы айтылғанда әдетте "есте сақтау құрылғысы" термині
қолданылады, ал "жады" термині - жад құрылғысы арқылы орындалатын логикалық
функцияға немесе ЭЕМ құрылғылар құрамындағы орналасуын орынна ерекше көңіл
аудару кезінде қолданылады.
Жады көлемі бұл – онда сақталатын деректердің максимал саны. Қазірі
кезде көбінесе барлық есте сақтау құрылғыларында минималды адрестелетін
элемент ретінде 1 байт қолданылады (1байт = 8 екілік разряд (бит)). Бұл
айырмашылық маңызды болмаған жағдайда сұрақтардағы айырмашылығы негізгі
мағынасы жоқ терминдерді "жады" және "есте сақтау құрылғысы" терминдерін
синоним ретінді қолданамыз. Көп уақыт өтпей-ақ электрондық өндіріс орындары
интегралдық схемалар жасай бастады. Интегралдық схемада кішкентай жартылай
өткізгішті кристаллға бірнеше жүздеген, тіпті мыңдаған транзисторлар
орналастырылды. Содан кейін бірнеше жүздеген мың транзисторлардан тұратын
жартылай өткізгіш кристаллдар- үлкен интегралдық схема пайда болды.
Жады жылдамдығы айналым операциясының ұзақтығымен анықталады, яғни
жадыдан керекті ақпаратты іздеуге кеткен және оны оқуға кеткен уақыт
бойынша анықталады, немесе жадыда берілген ақпаратты сақтауға орын іздеуге
және оны жазуға кеткен уақытпен анықталады: Tайналым = max(tоқу. айналым,
tжазу. айналым) мұндағы tоқу. айналым – ақпаратты оқу кезіндегі ЕҚ-ның
жылдамдығы; tжазу. айналым – ақпаратты жазу кезіндегі ЕҚ-ның жылдамдығы.
Интегралдық схема негізінде құрастырылған ЭЕМ-дер үшінші буындағы машиналар
деп аталады. Бұл машиналардың жады үлкен, амал орындау жылдамдығы секундына
бірнеше миллион амалға жетті. Сыйымдылығы шексіз, жұмыс орындау жылдамдығы
жоғары, сыртқы жадқа сақтау құрылғысы – магниттік дискілер пайда болды.
Бұндай режим мультипрограммалық режим деп аталды. Осы кездің өзінде-ақ
белгілер базасы жасала бастады, бұл ЭЕМ-дерді халық шаруашылығында кеңінен
пайдалануға мүмкіндік туғызды. Бұл компьютердің процессорының жұмысын
атқаратын өте үлкен интегралдық схемадан құрастырылған құрылғы болды.
Микропроцессорлардың жасалуы информатикадағы үлкен төңкеріс болды. Осының
арқасында кішкене ғана ЭЕМ-дер, яғни дербес компьютер пайда болды. Бұл ЭЕМ-
дердің біреуінің жады, көлемі және амал орындау жылдамдығы бірінші буындағы
ЭЕМ-дердің бірнеше ондағандарымен парапар.
2.2 ТРИГГЕРЛІК СЫЗБАЛАР
Жалпы, Триггер (Trigger, flip-flop) —екі орнықты қалып-күйінің
біреуінде ғана болатын цифрлық техниканың элементі. Екілік жүйеде берілген

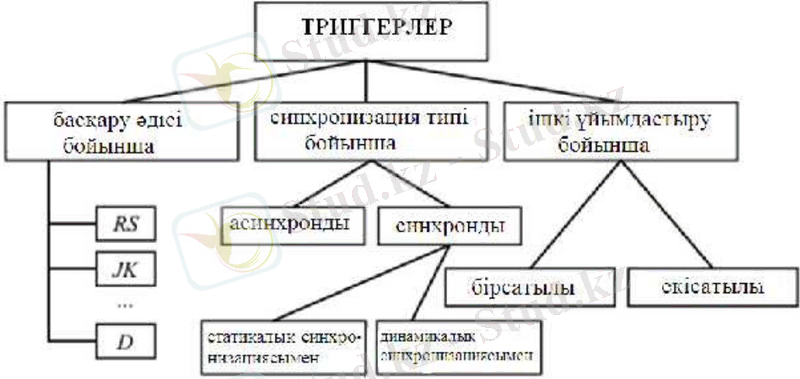

ақпаратты сақтау үшін қолданылады. Триггердің RS, JK, Т, D, DV сияқты
түрлері болады. Көптеген сақтау элементтері, мысалы, триггелік схемалар,
сигналды парафазалық код түрінде алуға мүмкіндік береді, яғни екі шығысты
болады, біреуінде сигнал тура, ал екіншісінде инверсиялық мән.
Триггер – екі тұрақты қалпы бар электрондық схемасы. Бір тұрақты
қалыптан екіншісіне ауысу секірмелі түрде басқару сигналдарының әсерінен
жүзеге асады. Сондай- ақ секірмелі түрде триггер шығысындағы кернеудің
деңгейі өзгереді. Триггерлер регистрлерді, санауыштарды және сақтау
функциясы бар басқа элементтерді құрастыру үшін негіз боп қызмет етеді. Кез

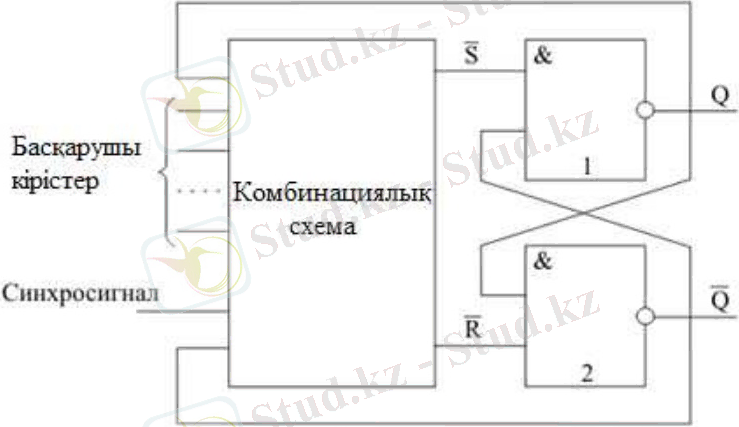

келген триггердің басты бөлігі есте сақтау ұяшығы болып табылады. Егер S и
R кірісіне төменгі деңгейлі белгілер берілген болса, ( S = R = 0), онда 1-
ші 1(және 2-ші элементтерінің шығысындағы белгілері жоғары болады (Q = Q
). ЕСҰ сақтау( ( S = R = 1) режиміне ауыстыру кезінде 1-ші ... жалғасы
