Microsoft visio векторлық графикасының пакеті


ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
СЕМЕЙ ҚАЛАСЫНЫҢ ШӘКӘРІМ АТЫНДАҒЫ
МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ
Инженерлік-технологиялық факультет
(факультет атауы)
Техникалық физика және жылуэнергетика
(кафедраның аталуы)
5В071700 - «Жылуэнергетика»
(шифр, мамандықтың аталуы)
СӨЖ
Жылуэнергетикадағы машиналық графиканың элементтері мен АЖЖ негіздері
(пән аты)
Microsoft Visio векторлық графикасының пакеті
(тақырыбы)
Орындаған:
ТЭ-417 тобының студенті:
Шарипова А. А.
Тексерген:
аға оқытушы: Нургалиев Д. Н.
Семей 2015 ж.
МАЗМҰНЫ
КІРІСПЕ3
1 MICROSOFT VISIO ВЕКТОРЛЫҚ ГРАФИКАСЫНЫҢ ПАКЕТІ. 4
2. MICROSOFT VISIO PROFESSIONAL6
ҚОРЫТЫНДЫ8
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР ТІЗІМІ9
Қазақстанның тәуелсіз мемлекет ретінде қалыптасуы орта білім беру жүйесінің дамуымен тығыз байланысты. Қай халықтың, қай ұлттың болсын толығып өсуіне, рухани әрі мәдени дамуына басты ықпал жасайтын тірегі де, түп қазығыда - мектеп. Мектептердің білім деңгейін көтеру және онда интерактивті құралдарды пайдалану арқылы оқу - тәрбие процесін тиісті деңгейге көтеру, мектеп ұстаздарының, басшыларының, педагогикалық ұжымның жүйелі басшылыққа алған бағыты деп есептейміз. Интерактивті құралдарды қолдану негізінде мектепте жаратылыстану бағытының пәндерін оқыту сапасын арттырып, білім беруді ақпараттандыру жүйелі түрде іске асады деуге болады.
Алғашында Visio «Visio Corporation» компаниясында өндіріліп, шығарылды. Microsoft, өнім «Visio 2000» деп аталған кезде, 2000 жылы сатып алды және өнім Microsoft Office құрамына енгізілді. Бұл құрал объектілік модельдер суреттерін MS Visio диаграмма түрінде салуға және оны арнайы XML тілінде сақтауға мүмкіндік беретін.
Айтылған құралдың қазіргі нұсқасы бойынша MS Visio тек қана модельдерді салатын редактор емес, ол дайын модельдердің фрагменттерін қарап өзгертетін толыққанды редакторға айналған [1] .
1 MICROSOFT VISIO ВЕКТОРЛЫҚ ГРАФИКАСЫНЫҢ ПАКЕТІ.Visio-да мәліметтерді бейнелнудің негізгі түрі - векторлық фигуралар, олардың негізінде диаграмма немесе жоспар салынады.

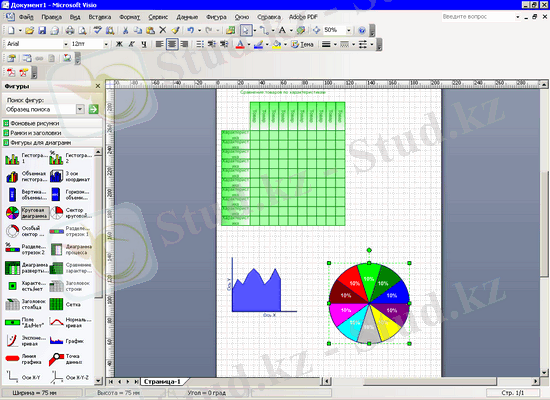

1 - сурет. Векторлық фигуралар.
Ыңғайлы болу үшін фигуралар теметикалық категорияларға топталған, әрқайсысынан сыртқы түрі немесе таңырыбы жағынан ұқсас элементтерді көруге болады (1 - сурет) . Фигуралар есеп аймағында бейнеленеді. Оған белгілі категориядағы фигураны жүктеу үшін мәзірден «Файл-Фигуры» таңдау керек. Есеп жолында бір мезетте бірнеше категория болуы мүмкін, жиі пайдаланылатыны көрініп тұрады, ал көп қолданылмайтын категория жұмыс кеңістігін үнемдеу үшін көрінбей тұрады. Әр фигураның атауын және графикалық нұсқасын көруімізге болады.

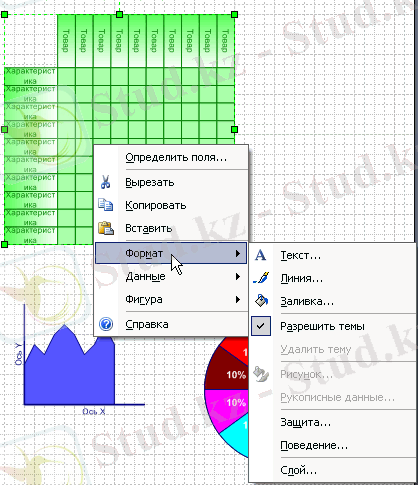

2 - сурет. Фигурамен жұмыс.
Visio-да жұмыс істеудің тиімді жолы шаблон негізінде құжат құру болып табылады. «Фигуры» есеп жолында шаблонның жүктелуі барысында диаграмма, жоспар, немесе таңдалған типтегі карталарды құруға қажет графикалық элемент категориялары жүктеледі. Мысалы, егер сіз маршруттың жоспарын құрсаңыз, онда "Ориентиры", "Метро" және "Дороги" сияқты фигуралардың категориялары пайда болады.
Жобаға фигураны кірістіру үшін оны жұмыс аймағына апару керек, одан соң оның өлшемін және тағы басқа өзгертуге болады (2 - сурет) [2] .
2 MICROSOFT VISIO PROFESSIONALMicrosoft Visio Professional 2013 жеке адамдар мен топтар үшін күрделі ақпаратты жеңілдететін кәсіби, жан-жақты диаграммаларды жасауды және ортақ пайдалануды бұрынғыдан да оңайырақ етеді. Ол Visio Standard 2013 бағдарламасының барлық функцияларын, сонымен бірге, жаңартылған кескіндерді, үлгілерді және мәнерлерді қамтиды; топпен бірлесіп жұмыс істеуді жақсартылған қолдау, соның ішінде, бірнеше адамның бір уақытта бір диаграммада жұмыс істеу мүмкіндігі; және диаграммаларды деректерге байланыстыру мүмкіндігі [2] .
Диаграммамен бірден жұмысты бастау.
60-тан аса, көбісінің кескіндері жаңартылған ендірілген үлгілердің артықшылығын пайдаланыңыз (1 - сурет) . Visio Professional нұсқасы Visio Standard нұсқасындағы бүкіл үлгілерді қамтиды және мыналарды қамтиды:
1. ITIL (ақпараттық технология инфрақұрылымының кітапханасы), PivotDiagram, Six Sigma және мәндер ағынының картасы сияқты қосымша іскерлік диаграммалар.
2. Электр, тізбектер және жүйелер сияқты инженерлік диаграммалар.
3. IDEF0 (процестердің үлгісін жасау үшін біріктіру анықтамасы) және Microsoft SharePoint жұмыс үрдістері сияқты қосымша блок-схемалар.
4. BPMN 1. 2 және BPMN 2. 0 және SharePoint жұмыс үрдісі сияқты қосымша процесс диаграммалары.

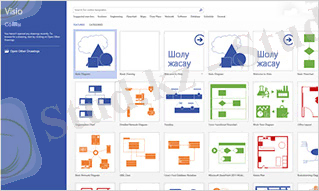

1 - сурет. Microsoft Visio Professional 2013
5. HVAC (жылыту, желдету және ауа күйін келтіру), құбырлар және құбырлардың жоспары және кеңістік жоспары сияқты карталар және қабат жоспарлары.
6. active Directory, егжей-тегжейлі желі және тірек сияқты қосымша желілік диаграммалар.
7. дерекқор белгілері, веб-сайт картасы және UML (бірыңғайландырылған үлгілерді жасау тілі) сияқты бағдарлама және дерекқор диаграммалары.
Бір уақытта бір диаграммада топ ретінде жұмыс істеңіз:
1. Екі немесе одан көп адамға бір уақытта бір файлда бір диаграммада жұмыс істеуге (кескіндердің орнын өзгерту және кескіндерді қосудан аңғартпаларды жазу, әсерлерді қолдануға дейін) мүмкіндік беру арқылы топ жұмысын жеңілдетіңіз және қателердің қаупін азайтыңыз. Бір ғана жұмыс файлы болса, файлдарды электрондық поштамен жіберу, басқалар бастапқы диаграммаға қандай өзгертулер жасағанын анықтау және бірнеше нұсқаны қолмен біріктіру қажет болмайды.
2. Басқалар қандай кескіндермен жұмыс істеп жатқанының көрнекі көрсеткіштерін алыңыз және сақтау кезінде диаграммаларды оңай синхрондаңыз.
Деректерге байланыстырылған диаграммалар көмегімен деректерге жан бітіру
1. Бірнеше танымал құрылымдалған деректер көздерінен, соның ішінде, Microsoft Excel, Microsoft Excel Services, Microsoft SQL Server, Microsoft SQL Azure және Microsoft SharePoint тізімдері және Business Connectivity Services ішінен алынған деректерді байланыстырыңыз.
2. Ашық белгішелер, таңбалар, түстер және гистограммалар сияқты деректер сызбалықтарының көмегімен деректерде үлгілерді және мағынаны ашыңыз.
