Негізгі бөлім

Байланыс арналары (Каналы связи) - хабардың жіберушіден қабылдаушыға дейінгі жолы. Ол көптеген аспап-құралдардың (аппаратура) жиынтығынан тұрады. ИнБАИ зо формацияны (хабарды) жеткізетін байланыс жолының түріне қарай байланыс арналары радиобайланыс, сымды байланыс арналары болып бөлінеді. Соңғысы әуе байланыс жолы, кабельді байланыс жолы, толқын таратушы, жарық таратушы және басқа арналарға бөлінеді.

Инженерлік тұрғыдан айтқанда, арна деп бір хабардың жүретін жолын айтады. Егер ол көп хабар көзіне арналса, оны көпарналы жүйе деп атайды.

Арна әр түрлі міндет атқаратын құрылғылардың тізбектей қосылған жиынтығынан тұрады.

Кез келген арнамен жіберілген сигналдағы бір жалпы қиыншылық - аддитивті шу. Жалпы айтқанда, аддитивті шу көбінесе байланыс жүйесінде қолданылатын әртүрлі резистр және қатты денелі құрылғылар электрлік компоненттер ішінде пайда болады. Осы шуылдарды көбінесе жылулық шуылдар деп атайды. Басқа шу көздері және интерференция жүйе сыртында да пайда бола алады, мысалы, басқа арна қолданушылардың ауыспалы бөгеттері.

Жіберілетін сигналдың қуатын көбейту арқылы шуылдың әсерін азайтуға болады. Бірақ конструктивті және басқа да практикалық ойлар жіберілетін сигналдың қуат деңгейін шектейді. Басқа базалық шек - арна жиілігінің алуға болатын жолақ кеңдігі. Жолақ кеңдігінің шегі негізінен жіберу құрылғысында және қабылдағышта қолданылатын физикалық ортаның шегімен және электрлік компонентпен байланысты. Осы екі жағдай кез келген байланыс арнасы арқылы берік жіберілген деректер санының шектеуіне әкеледі.

1. 1. Байланыс арналарының және хабарлаудың шығу орнының статистикалық қасиеттері

Қандай хабар таратуға арнал ғанына байланысты арналар телефон, дыбыстық хабар тарату, бейнелі телефон, қозғалмайтын бейнелерді беру, теледидар, басқару сигналдарын жеткізу, деректер тарату, телеөлшеу, телесигналдау, телебасқару, т. б. арналарға болінеді.

Осы арналармсн берілетін әр түрлі сигналдардың динамикалық ауқымы, қуаты, деңгейі және жиілік спектрі болады.

Телеграфтық арна үзік-үзік сигналдарды өткізуге арналған, жиілік спектрінің кендігі 100 Гц. Оны екі есе кемітіп немесе екі есе кеңейтіп 50 Гц немесе 200 Гц етіп алуға болады.

Телефон арнасы жиілік спектрінің кеңдігі 300-ден 3400 Гц-ке дейін өзгереді, яғни 3100 Гц. Бір телефон арнасына 24-ке дейін телеграф арнасын сыйғызуға болады. қарапайым фототелеграф арнасына қажет жиілік спектрінің кендігі 2000 Гц.

Дыбыс таратуға арналған арнаның жиілік спектрінің кендігі 2, 3 телефон арналарының кеңцігіндей, 8-12 кГц. Бейнелі телефон арнасының жиілік спектрінің кендігі - 1300 кГц. Теледидарға арналған арнаның жиілік спектрінің кендігі - 8, 5 МГц.

Электронды есептеу машинасына арналған сигналдарды беруге пайдаланылатын арналар: төменп жылдамдықты (арна кендігі 200 Гц), орта жылдамдықты (арна кендігі 4кГц) және жоғары жылдамдықты (арна кендігі 48 кГц-тен артық) болып бөлінеді.

Радиобайланыс арналарының жиілік спектрі ЗТО3 Гц-тен 310" Гц- ке дейін болады.

Сигналдарды жеткізіп беретін арналар олардың кірісі мен шығысындағы сигналдардың сипаттамасына қарай да бөлінеді:

а) үзілісті сигналдар арнасының кірісіндегі сигнал да, шығысындағы сигнал да үзілісті (дискретті) болады;
ә) үзіліссіз сигналдар арнасының кірісіндегі де, шығысындағы да сигналдар үзіліссіз болады;
б) арнаның кірісіндегі сигнал үзілісті де, шығысындағы сигнал үзіліссіз болып немесе керісінше болса, ондай арналар аралас сигналдар арнасы делінеді.

Бір байланыс жолымен бірнеше (ондаған, жүздеген, мыңдаған) арналар ұйымдастыруға болады. Әр түрлі байланыс жолының сигнал өткізу мүмкіндігі өр түрлі: әуе байланыс жолы 150 кГц-ке дейін, симметриялы байланыс кабелі 1000 кГц-ке дейін, коаксиалдық кабель ондаған МГц-ті, ал оптикалық талшық 91014 Гц-ке дейін

1. 2. Байланыс арналарының түрлері және олардың статикалық байланысы

Аддитивті шуылы бар арна.

1 сурет - Аддитивті шуылы бар арна

ең қарапайым математикалық модель. Бұл модельде s(t) жіберілетін сигналы n(t) аддитивті шуылды процесінің ықпалына ғана тәуелді. Арна арқылы өту кезінде сигнал әлсіресе, онда қабылданатын сигнал

r (t) =αs(t) +n(t) , (1)

мұндағы α- сызықты арналы сүзгінің өшу коэффициенті.

Сызықты сүзгілі арна.

2 сурет - Аддитивті шуылы бар сызықты сүзгілі арна

Кейбір сымды телефонды арна сияқты физикалық арналарда сүзгілер, жіберілетін сигналдар жолақтың кеңдігіне қабылданған шектеулерден асып түспейтінінде кепілдендіру үшін қолданылады, және сонда бір-бірімен интерферленбейді. арна шығысында мынандай сигнал пайда болады

r(t) =s(t) *c(t) +n(t) = , (2)

мұндағы с(t) - сызықты сүзгінің импульсті сипаттамасы, ал * орамды сипаттайды.

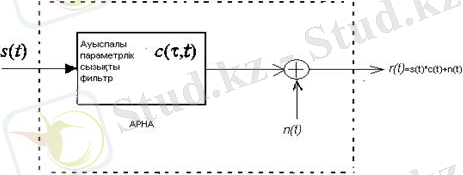

Айнымалы параметрлері бар сызықты сүзгілі арна. Су асты акустикалық арна және ионосфералық радиоарна сияқты, жіберілетін сигналдың уақыт бойынша ауысатын көп жолды таралуының шарттарында пайда болатын физикалық арналар математикалық түрде айнымалы параметрлері бар сызықты сүзгілер сияқты сипатталуы мүмкін.

s(t) кіріс сигналына арнаның шығыс сигналы

r(t) =s(t) *c( ; t) +n(t) = . (3)

Жоғарыда суреттелген үш математикалық модельдер практикада кездесетін көптеген физикалық арналарды сипаттайды. Арнаның бұл үш моделі кітапта байланыс жүйесінің анализі және синтезі үшін қолданылады.

Үздіксіз арна
