Қазақстан Республикасының Білім және Ғылым министрлігі

Семей қаласының Шәкәрім атындағы мемлекеттік университеті

CӨЖ

Пән аты:« Бугенератор қазандық қондырғылар . » Тақырыбы :« Бу қазанынын беттері. »

Орындаған : Досанов Б. С

Тобы: ТЭ-317

Тексерген : Тоимбаев А. Б

Семей 2015ж.

Мазмұны

Кіріспе . . . 3

1 Бу қазаны . . . 4

2 Бу қазандығының барабанының су деңгейін реттеу, басқару . . . 6

3 Қорытынды… . . . 9

4 Пайдаланылған әдебиеттер тізімі . . . 10

Кіріспе .

Атмосфераны ластайтын негізгі көздердің бірі - улы заттар болып табылады, яғни өндірістің әр түрлі саласындағы, әсіресе Қазақстан Республикасы үшін маңызды химиялық және мұнайхимиялық өндірістерде, металлургия, жылуэнергетикасы, көліктегі және т. б., отынның жану үрдісі кезінде түзілетін көміртегі және азот оксиді. Отынның жану өнімдерімен атмосфералық ауаның ластануы халық денсаулығына және қоршаған ортаның табиғатына кері әсерін тигізетіні белгілі. Отынның жану процессі күрделі жолмен жүреді және отынды қыздырудан бастап жану моментінің бітуіне дейінгі физико - химиялық құбылыстардың жиынтығымен өтеді. Ары қарай қышқылдардың, температураның және басқа да факторлардың жалғасуына тәуелді, ұшқыш заттардың жануы жүреді.

Бу Қазаны - отынды (табиғи газ, мазут, көмір, т. б. ) жағу кезінде бөлінетін жылу арқылы атмосфералық қысымнан жоғары қысымды бу алу үшін қолданылатын құрылғы. Барлық Бу Қазаныдарында жұмыстық дене ретінде негізінен су қолданылады. Қарапайым цилиндрлік Бу Қазаны құралымы бойынша газ құбырлы қазан және су құбырлы қазан болып ажыратылады. Газ құбырлы қазанда қазанның ішінен болат цилиндрлі оттық жасалып, ондағы ыстық құбырлар (жуан) мен түтін құбырлары (жіңішке) жүйесімен қазанның өн бойы қыздырылады. Су құбырлы қазанда су құбыры қызметін атқаратын қазан цилиндрінің диаметрі кішірейтіліп, олардың саны арттырылады. Қуатты электр станцияларының турбиналарын бумен қамтамасыз ету үшін бу өнімділігі жоғары су құбырлы Бу Қазаны жасалады. Ол негізінен түзу және иілген құбырлар аралас қойылған цилиндр тәріздес болат барабаннан тұрады. Су құбырлы Бу Қазанын одан әрі жетілдіру нәтижесінде тек қана жіңішке болат құбырлардан тұратын тік ағынды Бу Қазанында алынады. Болат құбырлардың бір жағынан қысым арқылы су айдалса, екінші жағынан бу шығады. Бу Қазаныдарын жетілдіру қазанның бу өнімділігін, оның пайдалы әрекет коэффициентін және қазаннан шығатын бу параметрлерін арттыру, сондай-ақ, қазанды жасауға жұмсалатын металдың меншікті шығынын азайту бағытында жүргізіледі. Қарапайым цилиндрлік қазанның пайдалы әрекет коэффициенті 30%, бу өнімд. 0, 4 т/сағ, ал будың жұмыстық қысымы 1 МПа болды. Қазіргі қазандардың пайдалы әрекет коэффициенті 93 - 95%, бу өнімд. 4000 т/сағ-қа дейін, бу қысымы 25 МПа-ға дейін, ал кейбір жеке Бу Қазаныдарының бу қысымы 30 МПа-ға дейін жеткізілді.

Бу қазандығы автоматты басқаруға күрделі объектілер қатарына жатады, басқару параметірлері мен басқару әсерлері көп болып келеді. Бу қазандығының ошағына отын мен ауа беріліп, түтін газдары сорылады, қазан барабанына қоректеуші су беріліп, қанаққан бу алынады. Бу қазандығының процестерінің басқаруын мынадай контурларға ықшамдауға болады:

1. Бу қазандығынан шыққан су буының қысымын реттеу. Уақыттың әр мезетінде бу қазандығының ошағында нақты көлемде бу қолданушыға керек мөлшерде пайда болу үшін жағылатын отын көлемі анықталып отыруы керек. Бұл шарттың орындалу көрсеткіші ретінде бу қазандығынан шыққан су буының нақты мөлшерде сақталуы болуы керек. Егер көрсетілген көлемнен отын бу қазандығына көп берілсе, жылу бу қазандығында жиналып су буының қысымының артуына кеп соғады. Сонымен қатар керісінше отын көлемі керек межерден төмен болса, су буы жылуды қазандықтан ала бастап, қазандық температурасын төмендетіп, сонымен қатар бу қысымын да жоғалта бастайды. Осы жолмен, бу қазандығына берілетін отын көлемі бу қазандығынан шыққан су буынының қысымы тұрақты болу үшін басқарылуы керек. Басқару әсері бу қазандығына берілетін отын көлемін реттейтін клапанның бекітпесінің орналасуын басқаратын, электр қозғалтышы бар клапан атқарады.

2. «Отын-ауа» қатынасына байланысты бу қазандығының ошағына берілетін ауа көлемін реттеу. Отын шығынын экономикалық тиімді ету жолын бу қазандығының ошағына берілетін ауа көлемін реттеу үлкен мыңызы бар. Ауа көлемі керекті мөлшерден кем болған кезде отынның толық жанбау әрекеті орын алады, мұның салдарынан экологиялық зияны да арта түседі. Ауаның тым көп мөлшерінде отын толық көлемде жанғанымен, бу қазандығының ошағынан шыққан жану әрекетінің қалдықтарында адам ағзасына зиянды азот екі оксиді пайда болады. Сондықтан «отын-ауа» қатынасын оптималды шектерде ұстап тұру үшін бу қазандығының ошағына берілетін ауа көлемін реттеп отыру керек, бұл басқаруды желдеткіштің ошаққа берілетін ауа көлемін реттеумен жүзеге асыруға болады.

3. Бу қазандығының ошағындағы жоғарғы бөлігінде қалыптыдан төмен ауа қысымын бақылау, реттеу. Газ қысымының қалыптыдан төмендігі бу қазандығының ошағының жоғарғы жағында төменгі шетпен салыстырған кезде 0, 1 кПа артық болады. Сондықтан отын жану камерасының жоғарғы жағында қалыпты көлемде ауа қысымының қалыптыдан төмен болуын қамтамасыз етеді. Егерде камерада жоғарғы бөлігінде ауа қысымы қалыптыдан төменділгі қамтамасыз етілмесе, от камераның төменгі жағына ысытылып камераның төменгі жағының оттануына және бу қазандық орнатылған бөлменің ыс пен түтінге толуына келіп соғуы мүмкін. Сонымен қатар ауа қысымының тым төмендеуі от жану камерасына көп көлемде ауа сорылуына, ал ол өз мезетінде жылу энергиясын жану реакциясы қалдықтарымен - q2 қоса артық мөлшерде жылу энегиясының шығынына әкеліп соғады.

Бу қазандығының барабанының су деңгейін реттеу, басқару.

Су буының қазандықтан шығу мен судың қазандыққа келу мөлшерінің қатынасының көрсеткіші ретінде, қазандық барабанындағы су деңгейі болып табылады. Қазандықтың жұмысының сенімділігі қазандық барабанының су деңгейінің басқарылуымен анықталады. Су деңгейінің бекітілген мөлшерден төмендеуі жылуды суға беретін экран қабырғаларындағы су құбырларындығы айналымды нашарлатып, құбырлармен экранның аса қызуынан бүлінуі орын алуы ықтимал. Ал деңгейдің тым жоғары болуы, ішкі мембраналық сепарациялық құрылғының тиімділігін төмендетуі мүнкін. Басқарушы әрекет бу қазандығына берілетін су көзіне қойылган реттеуіш қалыпын өзгертумен жүзеге асырылады. Нақты уақытта қолданылған ТГМЕ-464 бу қазандығының автоматтандыру жүйесі оқшауланған өлшеу құрылғыларын қолдана отырып келесі көрсеткіштерді басқаруға мүмкіндік береді :

  1. жану камерасына дейінгі ауа мен газ қысымы;
  2. бу қысымы;
  3. барабандағы су деңгейі;
  4. су көзінен алынған су температурасы және жану реакциясынан туындаған газдар температурасы;
  5. жану камерасындағы қалыптыдан төменгі ауа қысымы;
  6. газ шығыны;
  7. ауа шығыны.

Нақты уақытта қолданылған автоматтандыру жүйесінің кемшіліктері: 1. тек оңай басқару алгоритимдерін қолдану мүмкіндігі; 2. автоматтандыру жүйелеріне тек оқшау орналасқан қалқандарды қолдану мүмкіндігі; 3. автоматтандырудың төмен деңгейі мен өлшеуіш, түрлендіргіш құрылғылардың көптігі, бұл өз орында экономикалық тұрғыдан тиімсіз; 4. жүйе заманға сай еместігімен қатар, жүйе құрылғылары тозуы орын алған. Сондықтан қазандықтың экономикалық параметрлері мен өнімділігі төмендеп кеткен. Қазандыққа берілетін жүктеме де төмендетілген, жүйенің сенімділігі төмендеген. Осы жолмен, ТГМЕ-464 қазандығы өндіріс қауіптілігі жоғары объект болып табылатындықтан, қазандықтың сенімді әрі экономикалық тиімді жұмысын қамтамасыз ету мақсатында жаңа автоматандыру жүйесінің қолданысқа енуін қамтамасыз ету керек. Құрастырылған автоматтандырылған жүйе “3-Энергоорталық”-тің өндірістік пайдаланылуына енгізілуі мүмкін, экологиялық мониторингтің екі деңгейлік жүйесі және жоғарғы сенсорлық технология саласында ең соңғы және жаңа жетістіктерін қолдана отырып жану процесін оптималдау және ақпаратты компьютерлік талдау. 1 суретте ТГМЕ-464 бу қазандығының автоматты басқару (АБЖ) схемасы келтірілген. Жылу станциясында ТГМЕ-464 үш бу қазандығы жұмыс жасайды, олар тәулік бойы және көп көлемде энерготасығыш (газ және мазут) қолданысында жұмыс жасайды. Осының арқасында қоршаған ортаға айтарлықтай көлемде зиянды заттар шығады: СО, SО2, NO, NО2, CnНm, шаң.


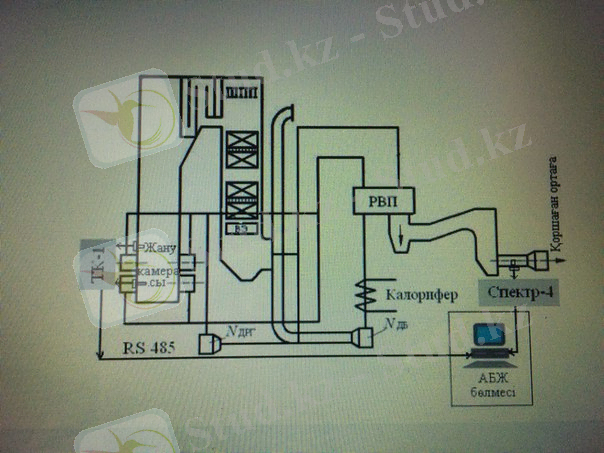

1-сурет. ТГМЕ-464 бу қазандығының автоматты басқару схемасы
