ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ ШӘКӘРІМ АТЫНДАҒЫ СЕМЕЙ МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ

«Геодезия және құрылыс » кафедрасы

СӨЖ

Тақырыбы: « Жерасты жұмыстары өндірісінің технологиясы іргетас құрлымы »

Орындаған: Жекей Н

Тобы: СТ-309

Тексерген: Уркинбаева Ж. И

Семей 2015 жыл

Жоспар:

Кіріспе

Негізгі бөлім:

1. Ілмегі бар іргетастар

2. Столбты іргетастар

3. Тақташалы іргетастар

4. Қадалы іргетастар

Қортынды

Пайдаланылған әдебиеттер тізімі.

Кіріспе

Іргетастар жұмысы әрдайым өзгеретін жағдайларда және үлкен күштердің әсерінде жүреді, сондықтан олардың сапасына жоғарғы талаптар қойылады. Іргетастар орындалатын материалдар механикалық берік, жоғары аязға тұрақты, ұзақ мерзімді және топырақ суларының агрессиялық әсерлерінен қирамауы тиіс.

Өндірістік ғимараттар іргетастары конструкциялық шешімдерінің сипаты және орындау ерекшеліктері бойынша келесі түрлерге бөлінеді: ленталы, бағаналы, қадалы.

Іргетастар тұрғызу технологиясы бойынша тұтас құймалы және құрама, тереңдету шамасы бойынша таяз және терең орналасатын іргетастар болып бөлінеді.

Қаңқалы түрдегі өндірістік ғимараттарда бағаналы іргетастар қолданылады.

Темірбетонды ұстын асты тұтас құймалы бағаналы іргетас (25-сурет) екі бөліктен: ұстын асты плитасынан және бір, екі немесе үш қатарлы плитадан тұрады

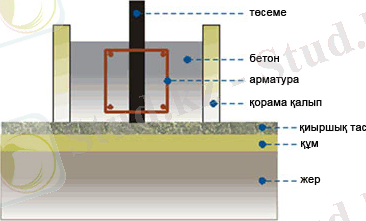

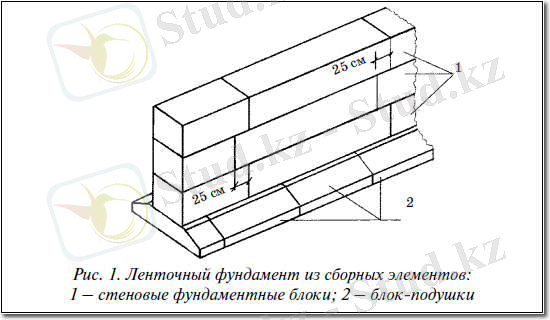

Іргетас құрлымы

$C:\Users\Windows\Downloads\fund1kaz.jpg$ $C:\Users\Windows\Downloads\fund6.jpg$

Жолақтық іргетастар құрылысшылар арасында ең сәнділік болып табылады. Бүгінде оларды кез-келген типтегі үйлерді құруда пайдаланылады, соның ішінде ауыр қабырғалы, жапсырма қабатты және жертөлені. Жолақтық іргетастарды барлық сыртқы және ішкі тұрақты қабырғалар астына тұтас сызықты етіп қояды. Жолақты іргетасты орнату үшін алдын-ала шұңқыр (котлован) қазады. Оның ішінде іргетас сызығы белгіленеді. Осы сызық бойынша қалыпты орнатады. Қалып құрастырылған соң оның ішіне беріктейтін металл арматураны салады да бетон құйылады. Бағанды іргетастар материалды едәуір үнемдейді. Іргетасты құру ғимарат жобасын жерге орналастырудан басталады. Соң периметр бойымен әр 1-1, 5 м-де тереңдігі 500-750 мм, диаметрі 250-450 мм скважиналар (құдықтар) қазылады. Бетон құйылады және төселетін зат орнатылады.

Іргетастарды В12, 5, В15 класты бетоннан дайындайды. Жұмыстық арматура үшін А-II және А-III класты ыстықтай иленген болат қолданылады.

Құрама темірбетонды іргетастарды бірблокты орындайды. Іргетастың жоғарғы элементі - ұстын асты плитасын іргетастық блоктардың бір, екі немесе үш қатарларына сүйейді. Блоктардың төменгі қатары бір-бірінен 600 мм арақашықтықта орналастырылатын құмдық дайындауға төселінеді. Ұстын асты плитасын орнатқаннан кейін ұстын асты плитасын мен плиталар арасындағы саңылаулар жабылады.

Металл ұстындар асты іргетастарды тұтас қималы ұстын асты плитасымен бағаналы етіп дайындайды.

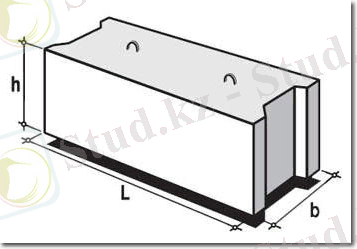

Ілмегі бар құрылыс алаңында орнатылған бетон блоктар- зауытта дайындалған .

$C:\Users\Windows\Downloads\blok_sbornogo_fyndamenta.jpg$

Барлық арнайы ілмегі бар блоктар негіз үстіне орнатылады. Және арнайы блок астына орнатылатын жастықшалардан түрады.

$C:\Users\Windows\Downloads\blok_podyshki_sbornogo_lentochnogo_fyndamenta.jpg$

Бұл ленталы фундамент жастықшаларында да арнайы дайындалған ілмектермен құрастырылған.

Құрама ленталы фундаменттердің ең үлкен артықшылығы - негіз жүктеу, жүктеулерді тікелей қабылдай отырып жер негіздіктеріне береді.

$C:\Users\Windows\Downloads\stryktyra_lentochnogo_sbornogo_fyndamenta.jpg$

Бұл суретте ленталы фундаменттің жиналу жағдайы немесе құрамасы көрсетілген.

$C:\Users\Windows\Downloads\lentochny.jpg$

Ленталы фундаменттер- Ол өзіндік масивтілігі, күрделілігі мен материалды үлкен көлемі болып табылады, дегенмен технологиялық іргетасы ленталық, қарапайым болып табылады. Бұл қордың түрі жиі жеке тұрғын үй жобаларында пайдаланылады.
Негізі - ғимараттың периметрі іске қосылған темірбетонды жолағы барлық периметрі бойынша бірдей көлденең қимасының нысанын сақтай, ғимараттардың барлық ішкі және сыртқы қабырғалардың жатып.
Strip негіздері ауыр сәулелері бар бетон үйлерде, тас, немесе кірпіш қабырғалар үшін қолайлы болып табылады. Үй, жертөле немесе гараж жоспарланып отыр, онда ол дәл қорының бұл түрі қажет.

$C:\Users\Windows\Downloads\zaglubleny.jpg$

Әр түрлі ленталы іргетас- ленталық негізінен ағаш үйлер мен шағын тас үйлердің үшін пайдаланылады. Бірақ негізі жерге қаланды. құрылған сәттен тереңдігі - 50-70 см ауыр қабырғалар немесе төбелер бар ғимараттар салынады . үй немесе жертөле гараж жоспарланған болса, сол құрылғы, құрылтай жерленген болуы тиіс. Осы негізде тереңдігі 20-30 см топырақ қату тереңдігінен төмен болып табылады. Тереңдетілген іргетасы ленталық көп материал шығынын талап етеді.

Столбты іргетастар

Бұл қабырғалар және жоғары жүктеме басқа жерлерде қиылысында барлық бұрыштарында Пьер құрылтай бағаналардың құрылысы қарастырылған. Ол, экономикалық сенімді, қымтауды қосымша жұмыс талап етпейді, алайда, тек жарық үйлеріне қолданылады.
$C:\Users\Windows\Downloads\monolitny.jpg$

Моналитті іргетастар

Қатты негіздері жиі жеңіл ағаш үйлер үшін пайдаланылады. Олардың құрылысы қымбат тұратын жабдықтарды пайдалануды талап етпейді. Мұндай қорларымен ғимараттардың жоспарлы конфигурациясында шектеулер жоқ.

Қадалы іргетастар

Қадалы іргетастар құрылысы тұрақсыз жерге жүзеге асырылады жағдайларда ауадай қажет. Бұл ірі габаритті құрылыс құру үшін ең қолайлы құрылым болып табылады. Құрылтай қадалар негізінде пайдаланылады - деп атап өтті төменгі соңында бар бағана.

$C:\Users\Windows\Downloads\svai.jpg$

Қадалар пайдалану - жобалау осы түріне басты ерекшелігі. - төменгі аяғымен полюстер болып табылады. Олар тесіп немесе шағын жабдықтарды көмегімен жерге навинчиваемый. Осы негіздерін қадалар әлсіз және жылжымалы арқылы өтетін, топырақтың неғұрлым қатты қабаттарының тыныштық. Топырақтың Бұл қатты қабаттар және жүктеме ғимарат беріледі. Әрбір қада 2-ден 5 тонна жүктеме шыдауы мүмкін! Арқалықтар байланысты қадалар одан әрі, жоғарғы бөлігі - қалыптастыру.

$C:\Users\Windows\Downloads\svay.jpg$

Қадамен негіздерін құрылысы пирстер қорының айырмашылығы жоқ. Айырмашылық тек қана мөлшері мен өткізу қабілетіне болып табылады. бұл үлкен пост болып табылады. Топырақтың жоғарғы қабаты үлкен салмағы, немесе жер асты сулары мен Сусымалы құм жоғары деңгейде қарсы тұруға қабілетті емес кезде қадалы іргетастар пайдаланылады. Қада қорының жобалау ірі көлемді салу үшін ең қолайлы болып табылады. Мұндай қорлар жеке құрылысы сирек қолданылады.

$C:\Users\Windows\Downloads\plitny2.jpg$
