I. Құрылыс алаңына ірі масштабты түсіруді негіздеу.

Геодезиялық жиілету тораптары және түсіру тораптары.Геодезиялық жиілету
тораптары кейбір жағдайларда, мемлекеттік геодезиялық торап пункттерінің
жиілігі, мұнай және газ кенорындарын игеруді маркшейдерлік қамтамасыз
етудің нақты мәселелерін шешуді қамтамасыз етпегенде құрылады.

Олар триангуляция әдісімен жетілдіретін 1 және 2 разрядты аналитикалық
тораптарға және полигонометриялық әдісімен жетілдіретін полигонометриялық
тораптарға бөлінеді. Биіктік жиілету тораптары – бұл геометриялық
нивелирлеу әдісімен жасалатын техникалық нивелирлеудің тораптары.

Түсіру негіздері мемелекеттік геодезиялық тораптар, геодезиялық жиілету
тораптары және техникаллық ниверлерлеу пункттерінен жетілдіреді. Түсіру
тораптары трангуляциялық түсіру тораптарын құрумен, теодолиттік,
тахеометрялық және мензулалық жүрістерді салумен, тура, кері және аралас
қиылыстырулармен жасалады. Сонымен бірге нүктенің пландық және биіктік орны
анықталады.

Пландық-биіктік түсіру тораптары пункттерін жер бетінде ұзақ уақыттық
белгілермен бекітеді, тек әрбір планшетте 1:5000 масштабында түсіргенде 3
нүкте және 1:2 000 масштабында 2 нүкте болуы керек.

Түсіру негіздерін құру дәлдігін масштабтың дәлдігіне байланысты
анықтайды, планда оның орташа мәнін 0,2мм- ге тең деп қабылдайды. Пландық
негіздеу нүктелерінің орнының орташа қателігі, негізгі геодезиялық
торларының жақын орналасқан пункттеріне байланстырып, ашық аудандарды
топографиялық түсірулер пландарын жасау масштабында 0,1мм-ден аспауы керек
және жабық (орманды) аудандарда – 0,15мм.

Түсіру тораптарын құру әдістері. Түсіру тораптары ашық жерлерде
қарапайым тораптар- үшбұрыштар тізбегі түрінде микротриангуляциялық әдіспен
жетілдіріледі, пункттер тура, кері немесе аралас қиыстырулар арқылы
анықталады. Екіден көп анықталатын пункттерді қосатын микротриангуляция,
кем дегенде екі негізгі қабырғаларға түйісуі керек (9-сурет).

Микротриангуляциялық пункттердің нүктелерінің биіктігі жер бедері 2
және 5 м, кейбір жағдайларда 1 м-ден кейін қиғанда түсіруді қамтамасыз ету
үшін, тура және кері бағыттарда үш қыл жіп бойынша бір айналдыру тәсілімен
немесе бір қыл жіп бойынша екі айналдыру тәсілімен анықталады. Станцияда
нөл орнының және вертикаль бұрыштардың әртүрлі бағыттардан алынған
ауытқулары ±45 аспауы керек. Тура және кері өсімшелер арасындағы
айырмашылық 100 м-ге 4 см-ден аспауы керек, ал жүріс бойынша рұқсат етілген
қателік мына формуламен есептеледі

мұндағы Sм – жүріс қабырғасының ұзындығы; n – жүрістегі қабырға саны;

Қателік қабырғалар ұзындығына пропорциональ етіп бөлінеді.

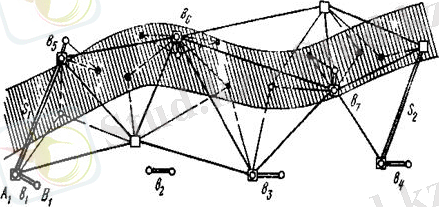

9-сурет. Микротриангуляция сызбасы



М нүктесі егер тірек пункттерінің арасында тікелей байланыс болмаған
жағдайда тура қиылыстырумен орындалуы мүмкін (10,б-сурет)

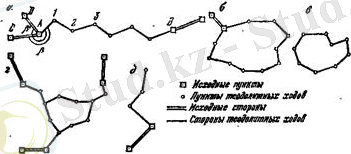

10–сурет. Теодолиттік жүрістерді құру сұлбасы.

а-тұйықталған емес; б-тұйықталған; в-бос тұйықталған; г-жүрістер
жүйесі; д-аспалы;

Сырттағы М нүктесінің орнын теодолиттік жүрістің А және В пункттерінен
қиылыстырулармен анықтауға болады, ол үшін b1 мен b2 бұрыштары өлшенеді.
Дирекциондық бұрышы белгілі АЕ және ВГ жүріс қабырғаларының дирекциондық
бұрышын біле отырып, АМ және ВМ қиылыстыру сызықтарының дирекциондық
бұрышын табады.



aАМ = aАЕ - b1; aВМ =aBF -b2



М нүктесінің координаталарын мына формулалар арқылы есептейді.



Кері қиылыстыруда анықталатын М пунктінде (10,в- сурет) А, В және С
тірек пункттарының арасындағы a және b өлшенеді. Тірек нүктелері А, В, С
және М нүктелері бір шеңберде немесе оған жақын жерде орналаспауы керек. М
нүктесінің координаталарын мына формулалар арқылы есептейді





тексеру ... жалғасы
