Дәріс 6.

Тақырыбы: Дешифраторлар, шифраторлар.

Мақсаты: Пәннің мазмұнымен таныстыру.

Дәріс сұрақтары.

1. Дешифраторлар .

2. Шифраторлар.

3. Мультиплексорлар, демультиплексорлар.

1. Дешифраторлар.

Дешифратор - ЭЕМ функционалды түйіні, n -разрядты кіріс сигналын 2 n шығыс сигналдарының біріне түрдендіруге арналған. Дешифратор комбинациялық сұлба болып табылады. ЖӘНЕ, НЕМЕСЕ логикалық элементтерінде құрылады.

Жіктелуі :

1. ішкі жұмысы бойынша (сатылар саны бойынша) :

- сызықтық (кірістер саны n ≤ 8 ) ;

- көпсатылы (кірістер саны n > 8 ) .

Дешифратор жұмысы ақиқат кестесімен сипатталады (2. 10 - кесте) :

Nп
x 1
x 2
x 3
y 0
y 1
y 2
y 3
y 4
y 5
у 6
y 7
Nп: 0
x1: 0
x2: 0
x3: 0
y0: 1
y1: 0
y2: 0
y3: 0
y4: 0
y5: 0
у6: 0
y7: 0
Nп: 1
x1: 0
x2: 0
x3: 1
y0: 0
y1: 1
y2: 0
y3: 0
y4: 0
y5: 0
у6: 0
y7: 0
Nп: 2
x1: 0
x2: 1
x3: 0
y0: 0
y1: 0
y2: 1
y3: 0
y4: 0
y5: 0
у6: 0
y7: 0
Nп: 3
x1: 0
x2: 1
x3: 1
y0: 0
y1: 0
y2: 0
y3: 1
y4: 0
y5: 0
у6: 0
y7: 0
Nп: 4
x1: 1
x2: 0
x3: 0
y0: 0
y1: 0
y2: 0
y3: 0
y4: 1
y5: 0
у6: 0
y7: 0
Nп: 5
x1: 1
x2: 0
x3: 1
y0: 0
y1: 0
y2: 0
y3: 0
y4: 0
y5: 1
у6: 0
y7: 0
Nп: 6
x1: 1
x2: 1
x3: 0
y0: 0
y1: 0
y2: 0
y3: 0
y4: 0
y5: 0
у6: 1
y7: 0
Nп: 7
x1: 1
x2: 1
x3: 1
y0: 0
y1: 0
y2: 0
y3: 0
y4: 0
y5: 0
у6: 0
y7: 1
Nп:
x1: y 0
x2: y 1
x3: y 2
y0: x 1
y1: x 2
y2: x 3
y3: x 4
y4: x 5
y5: x 6
у6: х 7
y7: x 8

2. 10 - кесте

Базалық сұлбасы:

1. 3 кірісті сызықтық дешифратор:

2

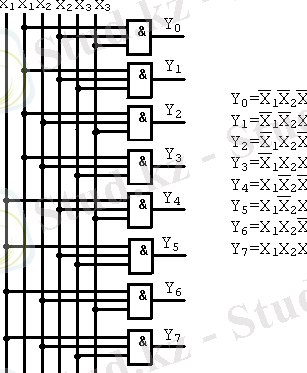

2. 20 - сурет. Кірісті сызықтық дешифратор

2. 3 кірісті көпсатылы (екісатылы) дешифратор:

2

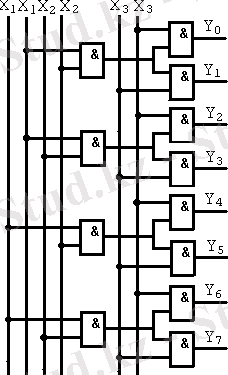

2. 21 - сурет. Көпсатылы (екісатылы) дешифратор 3 кіріске

2. Шифраторлар.

Шифратор - ЭЕМ функционалды түйіні, 2 n кіріс сигналдарының бірін n-разрядты шығыс сигналына түрлендіруге арналған. Шифратор - комбинациялық сұлба - НЕМЕСЕ логикалық элементінде құрылады. Дешифраторлар былай жіктеледі::

- сызықтық;

- көпсатылы.

Базалық сұлбалары:

  1. 8 кірісті сызықтық шифратор:

2

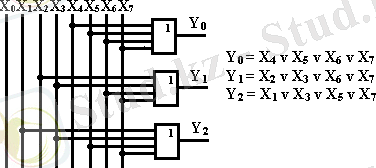

2. 22 - сурет. 8 кірісті сызықтық шифратор

2. 8 кірісті көпсатылы (екі сатылы) шифратор:

2

2. 23 - сурет. 8 кірісті көпсатылы (екісатылы)

3. Мультиплексорлар, демультиплексорлар.

Мультиплексорлар

Мультиплексор - ЭЕМ функционалды түйіні, m -кірістердің бірінен n -разрядты кіріс сигналын n - разрядты шығысқа коммутациялауға арналған.

Мультиплексор есептеу машинасында қолданылады, мысалы, ақпараттың қандай көзінен ақпарат процессор кірісіне келіп түседі, саны анықтайды (ақпарат көзі - процессордың қызмет етуші регистрлері, L1 деңгейлі КЭШ жады, жедел жады, винчестер, сыртқы ЕСҚ және т. б. )

3 разрядтан 2 каналды мултьтиплексордың базалық сұлбасы:

2

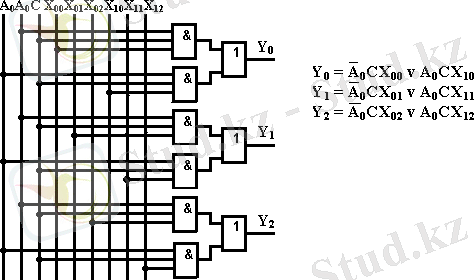

2. 24 - сурет. 3 разряд бойынша 2 каналды мультиплексор

мұндағы A 0 - адрестік шина, егер

A 0 = 0 (яғни =1 ), онда ақпарат 0-ші каналдан қабылдайды;

A 0 = 1 (яғни =0 ), онда ақпарат 1-ші каналдан қабылдайды.

X ij - ақпарат арналары.

Демультиплексорлары.

Демультиплексор - ЭЕМ функционалды түйіні, бір кірістен n - разрядты сигналды m - шығыстың біріне (әрқайсысы n - разрядтан) коммутациялауға арналған.

Демультиплексор есептеумашинасында процессордың шығысындағы ақпараттың қандай орынға баратынын анықтау үшін (бұл мысал) қолданылады. Мысалы, аудио/видеоканалдар, баспа құрылғысы, сыртқы еске сақтау құрылғылары және т. б. Сондай-ақ, мультиплексорлар мен демультиплексорлар енгізу/шығару порттары мен процестерарасында алмасатын ақпаратты жаю (мультиплексор) және қаттау (демултиплексор) кезінде де қолданылады.

Тізбекті порт үшін: кірісінде - келіп түсетін бір биттік ақпаратты (демультиплексор) 32 - разрядты стандартты сөзге қаттау, шығысында 32 - разрядты сөзді (мультиплексор) 32 - битті тізбекке жаю.

Параллель порт үшін: 32 - разрядты сөзді қаттау және жаю байт бойынша жүзеге асырылады. Егер параллель порт 32 - разрядты болса - онда қаттау және жаю талап етілмейді және порт кірісіне мультиплексор (демультиплексор қойылмайды) .

2 разрядтан, 4 каналды демультиплексордың базалық сұлбасы:

2

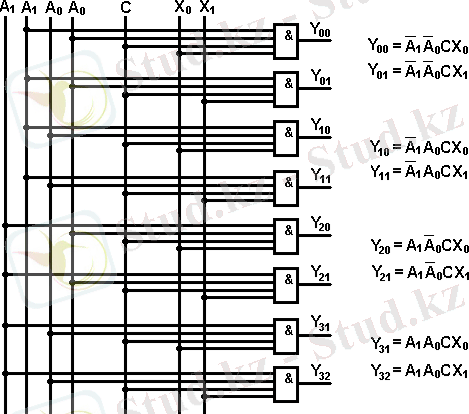

2. 25 - сурет. 2 разряд бойынша 4 каналды демультиплексор

A 1 , A 0 кіріс сигналдарында 00 комбинациясы болса, X 0 X 1 сигналдары 0-ші каналдың Y 00 , Y 01 шығысына беріледі.

A 1 , A 0 = 01 болса - онда X 0 X 1 1-ші каналдың Y 10 , Y 11 шығысына беріледі.

A 1 , A 0 = 10 болса - онда X 0 X 1 2-ші каналдың Y 20 , Y 21 шығысына беріледі.

A 1 , A 0 = 11 болса - онда X 0 X 1 3-ші каналдың Y 20 , Y 21 шығысына беріледі.

Қосындылағыштар.

Қосындылағыш - ЭЕМ-нің функционалды түйініғ үш екілік санды қосуға (қосылатын сандар және алдыңғы разрядтан тасымал) және шығысында қосынды сигналы мен тасымалдарды қалыптастыру үшін арналған.

Жіктелуі :

... жалғасы
