2.2. Ұялы байланыс желілерінің элементтері
2.2.1. Функционалдық схема
Ұялы байланыс жүйесі қызмет ететін аймақты жабатын ұяшықтар көрінісінде жасалады. Әдетте ұяшықтар дұрыс алтыбұрыш көрінісінде бейнеленеді. Әр ұяшық ортасында өзінің аймағында көшпелі станцияларға (подвижные станции ПС) қызмет ететін негізгі станция (базовая станция БС) жайласады. Абонент бір ұяшықтан екіншісіне көшкенде қызмет ету бір негізгі станциясынан екіншісіне көшеді.
Барлық негізгі станциялар (БС) ажыратылған сымдар немесе радиорелейлік байланыс каналдарымен коммутациялау орталығымен (КО - центр коммутации - ЦК) қосылған. КО-дан телефондық жалпы пайдалану станциясына шығыс бар. 2.2 суретте жүйенің жоғарыда баяндалған құрылымға сай жеңілдетілген функционалдық схемасы келтірілген.

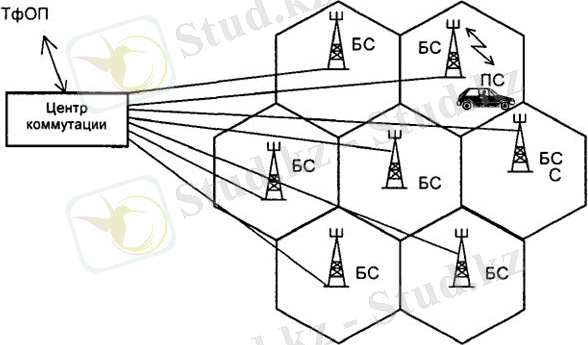

2.2. сурет. Көшпелі байланыстың ұялық желісінің құрылымы

Ұялы байланыс жүйесі бір коммутациялау орталығынан тыс тағыда КО-ға ие болуы мүмкін. Бұл желінің даму эволюциясына немесе коммутациялау сыйымдылығының шектелуімен байланыс. Мысалы бірнеше КО-ға ие жүйе құрылымы болуы мүмкін (2.3 сурет). Біреуі шартты басты, шлюздық немесе транзиттық деп аталады.

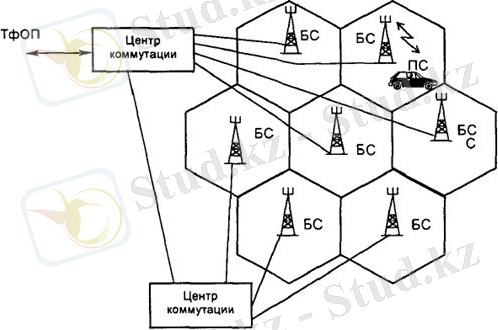

2.3 сурет. Екі коммутациялау орталығына ие ұялы байланыс желісі.
Ең қарапайым жағдайда жүйе бір КО-ға ие болып онда үй регистры болады да ол басқа жүйелер қызмет ететін аймақтармен шекараласпайтын шағын жабық аймаққа қызмет етеді. Егер жүйе үлкен аймаққа қызмет көрсетсе ол екі және одан көп КО-ға ие бола алады, солардың бастысында үй регістры болады, ал қызмет көрсететін аймақ басқа жүйелермен қызмет көрсететін аймақтармен шекараласпайды. Екі жағдайда да абоненттердің ұяшықтар арасында көшуі қызмет етуді көшіреді, ал басқа жүйе аймағына өту - роумингке алып келеді. Егер жүйе басқа ұялы байланыс жүйесімен шекаралас болса онда абоненттің бір жүйеден басқасына көшуі қызмет көрсетудің жүйе арасында өзгеруіне алып келеді.
2.2.2. Көшпелі станса
Цифрлық көшпелі станцияның (КС - подвижная станция - ПС) блок-схемасы 2.4 суретте келтірілген. Оның құрамына: басқару блогы, қабылдау-тарату блогы, антеналық блок енеді.
Басқару блогы микротелеондық түтқыш (микрофон және динамик), қлавиатураға және дисплейге ие. Клавиатура шақырылатын абоненттің телефон номерін және КС жұмыс режимын анықтайтын командаларды теруге арналған. Дисплей құрылғы көрсететін түрлі информацияны және станцияның жұмыс орындауына байланысты бейнелерді көрсетуге арналған.
Қабылдау-тарату блогы таратушы, қабылдағыш, жиіліктерді синтездеу және логикалық блоктарға ие.
Таратқыш құрамына мыналар кіреді: АСТ (АЦП) - сигналды микрофон шығысынан сандық түрге түрлендіреді және барлық кейінгі өңдеу мен сөз сигналдарын тарату сандық түрге түрленеді; сөз кодері - сөз сигналын кодтауды жүзеге асырады, яғни сандық формаға ие сигналды оның артықшылығын қысқарту мақсаттағы нақты заңдармен түрлендіру; канал кодері - сөз кодерінің шығысынан алынатын сигналды байланыс линиясы бойымен тарату кезіндегі қателерден қорғауға арналған қосымша (артық) ақпаратты сандық формаға қосады; дәл сол мақсатпен ақпарат белгілі қайта орауға (жинауға) ұшырайды; сонымен қатар канал кодері таратылатын сигнал құрамына логикалық блоктан келіп түсетін басқару ақпаратын енгізеді; модулятор - кодерленген бейнесигнал ақпаратының тасымалдаушы жиілікке орын ауыстыруын жүзеге асырады.

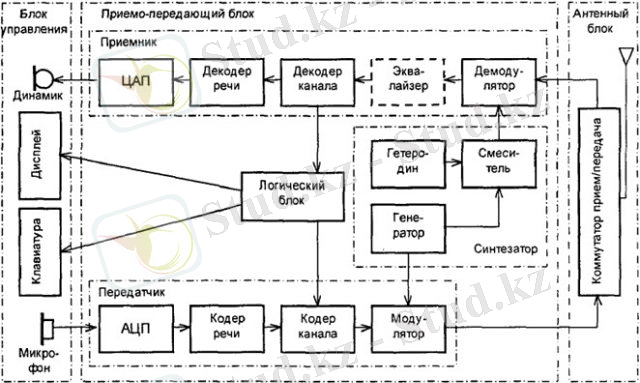

2.4 Сурет. Жылжымалы станцияның блок-схемасы
Қабылдағыш құрамы жағынан таратқышпен бірдей, бірақ оның блоктарына енетін функциялар кері; демодулятор - модульденген сигналдан ақпарат тасушы кодталған бейнесигналды бөліп алады; канал декодері - кіріс ағыннан басқарушы ақпаратты бөліп алады және оны логикалық блокқа бағыттайды; қабылданған ақпарат қателердің бар-жоқтығына тексеріледі, және табылған қателер түзетіледі; келесі өңдеуге дейін қабылданған ақпаратт кері қайта орауға (кодерге қатысты) ұшырайды; сөз декодері - оған канал кодерінен келіп түсетін сөз сигналын өзіне тән артықшылығымен, бірақ сандық түрде табиғи формасына қайта қалпына келтіреді; САТ - қабылданған сандық сөз сигналын аналогты формаға түрлендіреді және оны динамика кірісіне жібереді; эквалайзер - көпсәулелі кеңістік таралу салдарынан сигнал ауытқуларының бөлшектік компенсациялануы үшін қызмет атқарады; шын мәнінде ол ... жалғасы
