1 P-CAD SCHEMATIC КӨМЕГІМЕН МАҢЫЗДЫ СҰЛБАНЫҢ ҚҰРЫЛУЫ
1.1 Жұмыс мақсаты
PCAD Schematic программасы көмегімен маңызды сұлбаны құруда тәжірибе алу
1.2 Жұмысқа тапсырма
1.2.1 Жұмыс аймағында РЭК символын орналастыру мен атын өзгерту;
1.2.2 Электрикалық байланыстарды енгізу және тізбек пен шиналарды атау;
1.2.3 Бұрауларға(шиналарға) кіретін тізбектердің аттарын беру);
1.2.4 Қоректену тізбектерін ((+5V, gnd және т.б) енгізу;
1.2.5 Маңызды электрикалық сұлбаны файл түрінде .sch (проект.sch) кеңейтуімен сақтау.
1.3 Теориялық мәліметтер
P-CAD Schematic графикалық редакторы элементтердің шартты графикалық белгілерін қолданумен электрикалық маңызды сұлбаны өңдеу үшін арналған. УГО ЭРЭ тиісті кітапханадан шығарылуы немесе программаның өзінің средство жасалуы мүмкін
Егер баспа платасының түйіні өңделмесе, онда сұлбаны сызуда конструкиялық базаларымен байланыспаған элементтердің УГО алады. Мұндай сұлба көрнекті материал сияқты қолданыла алады. ПП-ны өңдеудің қажеттілігі туындағанда оны тиісті конструкторлық-технологиялық ақпаратпен толықтыру керек.
ПП түйінін өңдеу жобасын орындауда сұлба ЭРЭ конструктивтік ернекшеліктері мен олардың ПП орындары туралы толық ақпаратты қосатын кітапханалық элементтерден қалыптасуы керек. Программаны іске қосу Программы, PCAD 2001 и P-CAD Schematic тізбекті әмірлік менюді орындаумен Пуск батырмасы арқылы орындалады. Егер де компьютерде P-CAD 2001 программасының біреуі іске қосылған болса, Utils(Қызметтік әмірлер) әмірі бойынша ЛК басу керек. Бірнеше тармақтар P-CAD аббревиатурасымен басталатын меню ашылады. P-CAD Schematic-та тышқанның басылуы программаны қосады.Сонымен қатар жұмыс істеп тұрған программа жабылмай, тек бүктеледі және де оған әрқашан қайта оралуға болады. P-CAD Schematic графикалық редакторының терезесі 4.1-суретте көрсетілген.

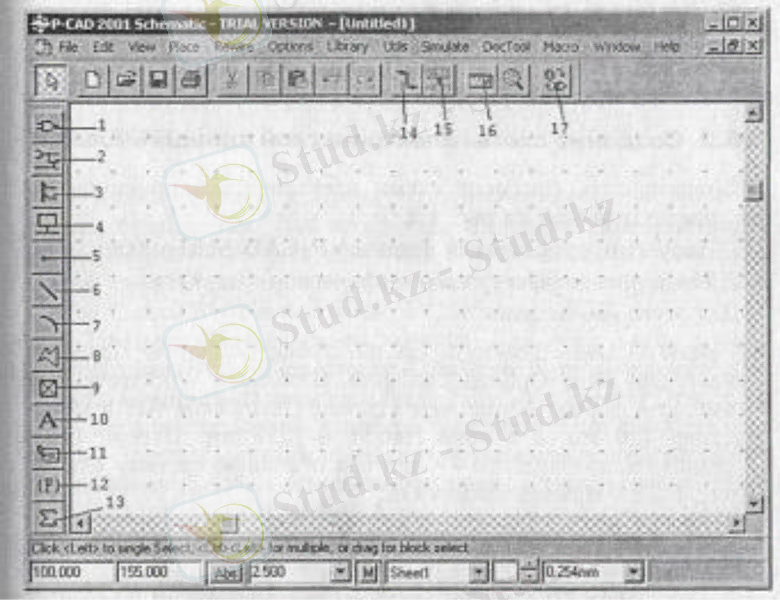

Сурет 1.1- P-CAD Schematic графикалық редакторының терезесі
Аспаптар менюінде пиктограммалары келесі:
Place Part -- компонент символын орналастыру;
Place Wire -- тізбекті орналастыру;
Place Bus -- шинаны орналастыру;
Place Port -- портты орналастыру;
Place Pin -- қорытындыны орналастыру;
Place Line -- сызықты орналастыру;
Place Arc -- доғаны орналастыру;
Place Polygon -- полигонды орналастыру;
Ref Point -- символдың байлану нүктесін орналастыру;
Text -- мәтінді енгізу;
Attribute -- атрибутты енгізу;
Field -- мәндер жолдырын орналастырур;
ЕЕЕ Symbol -- блок символын орналастыру;
Manual -- тізбекті өзгерту;
Rename Net -- тізбектің атын өзгерту;
Measure -- арақашықтықты өлшеу;
Record ECOs -- өзгертулер файлының жазуын бастауаяқтау.
1.4 Жұмыстың орындалу реті
Маңызды сұлбаның құру келесі ретпен жүргізіледі.
1. Пішіннің реттелуі

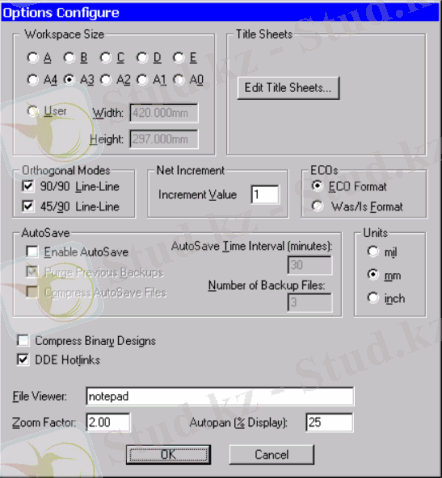

Электрикалық маңызды сұлбаны құру алдында P-CAD 2006 Schematic графикалық редакторының пішінінінің реттелуін жүргізу керек. Ол үшін P-CAD 2006 Schematic менюынан OptionsConfigure әмірін орындаймыз және ашылған терезеде (4.2-сурет) Workspace Size бөлімінде жұмыс аймағы үшін қажетті бет форматын көрсетеміз(біздің жағдайда-А4), Units бөлімінде mm метрлік жүйе бірлігін таңдаймыз(ЕСКД бойынша маңызды сұлбаны жасауда метрлік жүйе бірлігін қабылдау ұсынылады) және де Orthogonal Mode бөлімінде 9090 Line (егер осы пәрмен қосылып тұрса, онда ортогональді сызықтар мен өткізгіштер енгізіледі) мен 4590 Line (егер бұл пәрмен қосылып тұрса, онда диагональ бойынша сызық енгізу мүмкін) ортогональді тәртіптерді таңдаймыз.
P-CAD 2006 стандартты форматы беттің ұзын жазықтық бағыты бойында болатынын білуіміз қажет. ӘлбеттеUser форматынтік бағытындағы форматпеннемесеГОСТ-ы бар қосымша тапсырма форматтарменқолдану керек.
ECOs параметр тобымен файлды өзгерту сұлбасының форматы қолданылады (Engineering Change Orders). ECOs файлы P-CAD 2006 (ECO Format пунктісімен берілген) форматымен шығарылған (сгенерирован), немесе WasIs форматымен,Tango Series II(WasIs Formatпунктісімен берілген) үйлесімді болады. ECO файл форматын таңдаймыз. Өзгертуін қабылдау үшін ОК ілгегін басу керек,болдырмау үшін Cancel немесе Escтышқанның оң жақ ілгегін басамыз.
1.2 сурет
Келесі OptionsGridsкоманданың көмегімен параметр кестесін орнатамыз. Кесте SymbolEditor үйлесімді орындалады.
OptionsWireкомандасыныңкөмегіменсы зық ені 0.2mmсызу сызығының байланысын орындаймыз(1.3сурет).
1.3сурет
Кескін үйлесімі графикалық редактор принциптік сұлбасыACCEL.

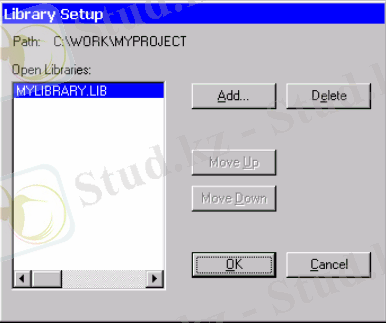

Schematic библиотеканың қосылысымен аяқталады, символдар компоненттері LibrarySetup командасының көмегімен пайда болады(58 сурет). OpenполесіндеLibraries ашық библиотека жобасы көрсетіледі. Жаңа библиотеканың қосылуы Add ілгегінің көмегімен орындалады, библиотеканы жою - Delete көмегімен. Move Up және Move Down ілгектері библиотека тізімін араластыра алады.
1.4 сурет

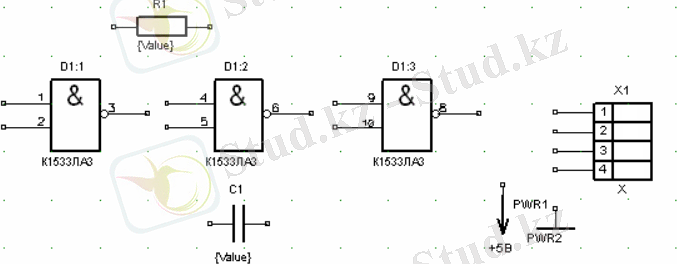

2. Шартты графикалық компонентерінің берілгенін орналастыру

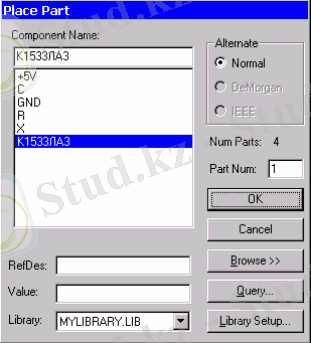

Бұл үшін PlacePart командасы орындалады. Осы команда терезесінде Component Nameполесі элемент тізімін көрсетеді, ашық библиотекаға кіреді. Ашық библиотеканың аты Library полесінде көрсетіледі. Керекті жағдайда осы полесінде басқа библиотекаға ауысуға болады. Параметрлер тобы альтернативті компонентті символын Alternate қолдануға мүмкіндік береді. Компонентке кіретін логикалық секцияның саны Num Partsполесінде көрсетіледі. Num Parts полесіне көрсеткіш секццияның нөмірі орындалады. Бұл параметрдің әртекті компоненттерін басқандаауыстыру мәнін ескеру қажет.
Browse ілгегін басқанда символын енгізу алдын-ала көрінісі пайда болады.

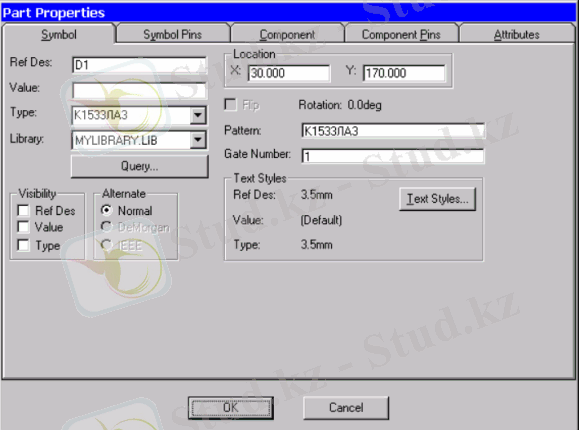

RefDes және Value полесінде позиционды белгі және номиналды енгізу компонентісін орындауға болады.Library Setupілгегінің көмегімен кіріп параметрлер библиотека құрылымынLibrarySetup командасы орындалады. Бірінші логикалық ... жалғасы
1.1 Жұмыс мақсаты
PCAD Schematic программасы көмегімен маңызды сұлбаны құруда тәжірибе алу
1.2 Жұмысқа тапсырма
1.2.1 Жұмыс аймағында РЭК символын орналастыру мен атын өзгерту;
1.2.2 Электрикалық байланыстарды енгізу және тізбек пен шиналарды атау;
1.2.3 Бұрауларға(шиналарға) кіретін тізбектердің аттарын беру);
1.2.4 Қоректену тізбектерін ((+5V, gnd және т.б) енгізу;
1.2.5 Маңызды электрикалық сұлбаны файл түрінде .sch (проект.sch) кеңейтуімен сақтау.
1.3 Теориялық мәліметтер
P-CAD Schematic графикалық редакторы элементтердің шартты графикалық белгілерін қолданумен электрикалық маңызды сұлбаны өңдеу үшін арналған. УГО ЭРЭ тиісті кітапханадан шығарылуы немесе программаның өзінің средство жасалуы мүмкін
Егер баспа платасының түйіні өңделмесе, онда сұлбаны сызуда конструкиялық базаларымен байланыспаған элементтердің УГО алады. Мұндай сұлба көрнекті материал сияқты қолданыла алады. ПП-ны өңдеудің қажеттілігі туындағанда оны тиісті конструкторлық-технологиялық ақпаратпен толықтыру керек.
ПП түйінін өңдеу жобасын орындауда сұлба ЭРЭ конструктивтік ернекшеліктері мен олардың ПП орындары туралы толық ақпаратты қосатын кітапханалық элементтерден қалыптасуы керек. Программаны іске қосу Программы, PCAD 2001 и P-CAD Schematic тізбекті әмірлік менюді орындаумен Пуск батырмасы арқылы орындалады. Егер де компьютерде P-CAD 2001 программасының біреуі іске қосылған болса, Utils(Қызметтік әмірлер) әмірі бойынша ЛК басу керек. Бірнеше тармақтар P-CAD аббревиатурасымен басталатын меню ашылады. P-CAD Schematic-та тышқанның басылуы программаны қосады.Сонымен қатар жұмыс істеп тұрған программа жабылмай, тек бүктеледі және де оған әрқашан қайта оралуға болады. P-CAD Schematic графикалық редакторының терезесі 4.1-суретте көрсетілген.
Сурет 1.1- P-CAD Schematic графикалық редакторының терезесі
Аспаптар менюінде пиктограммалары келесі:
Place Part -- компонент символын орналастыру;
Place Wire -- тізбекті орналастыру;
Place Bus -- шинаны орналастыру;
Place Port -- портты орналастыру;
Place Pin -- қорытындыны орналастыру;
Place Line -- сызықты орналастыру;
Place Arc -- доғаны орналастыру;
Place Polygon -- полигонды орналастыру;
Ref Point -- символдың байлану нүктесін орналастыру;
Text -- мәтінді енгізу;
Attribute -- атрибутты енгізу;
Field -- мәндер жолдырын орналастырур;
ЕЕЕ Symbol -- блок символын орналастыру;
Manual -- тізбекті өзгерту;
Rename Net -- тізбектің атын өзгерту;
Measure -- арақашықтықты өлшеу;
Record ECOs -- өзгертулер файлының жазуын бастауаяқтау.
1.4 Жұмыстың орындалу реті
Маңызды сұлбаның құру келесі ретпен жүргізіледі.
1. Пішіннің реттелуі
Электрикалық маңызды сұлбаны құру алдында P-CAD 2006 Schematic графикалық редакторының пішінінінің реттелуін жүргізу керек. Ол үшін P-CAD 2006 Schematic менюынан OptionsConfigure әмірін орындаймыз және ашылған терезеде (4.2-сурет) Workspace Size бөлімінде жұмыс аймағы үшін қажетті бет форматын көрсетеміз(біздің жағдайда-А4), Units бөлімінде mm метрлік жүйе бірлігін таңдаймыз(ЕСКД бойынша маңызды сұлбаны жасауда метрлік жүйе бірлігін қабылдау ұсынылады) және де Orthogonal Mode бөлімінде 9090 Line (егер осы пәрмен қосылып тұрса, онда ортогональді сызықтар мен өткізгіштер енгізіледі) мен 4590 Line (егер бұл пәрмен қосылып тұрса, онда диагональ бойынша сызық енгізу мүмкін) ортогональді тәртіптерді таңдаймыз.
P-CAD 2006 стандартты форматы беттің ұзын жазықтық бағыты бойында болатынын білуіміз қажет. ӘлбеттеUser форматынтік бағытындағы форматпеннемесеГОСТ-ы бар қосымша тапсырма форматтарменқолдану керек.
ECOs параметр тобымен файлды өзгерту сұлбасының форматы қолданылады (Engineering Change Orders). ECOs файлы P-CAD 2006 (ECO Format пунктісімен берілген) форматымен шығарылған (сгенерирован), немесе WasIs форматымен,Tango Series II(WasIs Formatпунктісімен берілген) үйлесімді болады. ECO файл форматын таңдаймыз. Өзгертуін қабылдау үшін ОК ілгегін басу керек,болдырмау үшін Cancel немесе Escтышқанның оң жақ ілгегін басамыз.
1.2 сурет
Келесі OptionsGridsкоманданың көмегімен параметр кестесін орнатамыз. Кесте SymbolEditor үйлесімді орындалады.
OptionsWireкомандасыныңкөмегіменсы зық ені 0.2mmсызу сызығының байланысын орындаймыз(1.3сурет).
1.3сурет
Кескін үйлесімі графикалық редактор принциптік сұлбасыACCEL.
Schematic библиотеканың қосылысымен аяқталады, символдар компоненттері LibrarySetup командасының көмегімен пайда болады(58 сурет). OpenполесіндеLibraries ашық библиотека жобасы көрсетіледі. Жаңа библиотеканың қосылуы Add ілгегінің көмегімен орындалады, библиотеканы жою - Delete көмегімен. Move Up және Move Down ілгектері библиотека тізімін араластыра алады.
1.4 сурет

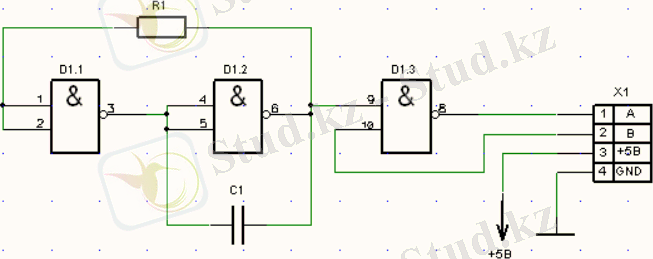

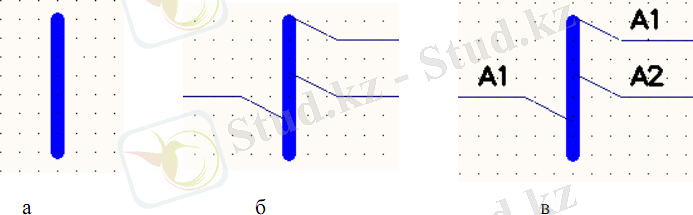

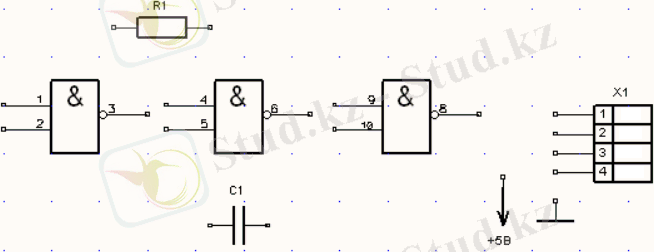

2. Шартты графикалық компонентерінің берілгенін орналастыру
Бұл үшін PlacePart командасы орындалады. Осы команда терезесінде Component Nameполесі элемент тізімін көрсетеді, ашық библиотекаға кіреді. Ашық библиотеканың аты Library полесінде көрсетіледі. Керекті жағдайда осы полесінде басқа библиотекаға ауысуға болады. Параметрлер тобы альтернативті компонентті символын Alternate қолдануға мүмкіндік береді. Компонентке кіретін логикалық секцияның саны Num Partsполесінде көрсетіледі. Num Parts полесіне көрсеткіш секццияның нөмірі орындалады. Бұл параметрдің әртекті компоненттерін басқандаауыстыру мәнін ескеру қажет.
Browse ілгегін басқанда символын енгізу алдын-ала көрінісі пайда болады.
RefDes және Value полесінде позиционды белгі және номиналды енгізу компонентісін орындауға болады.Library Setupілгегінің көмегімен кіріп параметрлер библиотека құрылымынLibrarySetup командасы орындалады. Бірінші логикалық ... жалғасы
