3 РСВ БАЙЛАНЫСТАР ТІЗІМІН ЖҮКТЕУ ЖӘНЕ ҚҰРАМДАС БӨЛІКТЕРДІ БАСПА ПЛАТАСЫНА ОРНАЛАСТЫРУ
3.1Жұмыстың мақсаты
P-CAD РСВ графикалық редактормен жұмыс істеу әдiстемесiн зерттеу.
3.2 Жұмысқа тапсырма
3.2.1 Баспа платасына электрорадио элементтерін жүктеу.
3.2.2 Оқытушыға жұмыс нәтижесін көрсету және жұмысты қорғау.
3.3 Қысқаша теориялық мәліметтер
P-CAD РСВ графикалық редакторы туралы жалпы мәлiметтер. P-CAD РСВ графикалық редакторы әзiрлеу технологияға қатысты жұмыс жасау үшiн және баспа төлемдерiнiң түйiндерiн құрастыруға арналған. Ол платада сұлба ны буып-түйеді, IБ өлшемдерін , өткізгіштер енін және өткізгіштерге ыңғайлы болатын саңылауларды, түйскен алаңдар өлшемдерін және өтпелі саңылаулар диаметрін, экрандық слойлар береді. Редактор ЭРЭ таңбалауды, олардың орналасуын, өткізгіштерді автоматты емес жол салуды орындауға рұқсат бередi және технологиялық жабдық үшiн басқаратын файлдарды қалыптастырады.
Бағдарламаны іске қосу P-CAD 2006 құлама менюдегі P-CAD РСВ командасын таңдап және Пуск кнопкасын басу арқылы жүзеге асырылады. Егер компьютерде P-CAD 2006 бағдарламасының кез келген программасы қосылып тұрса, Utils командасындағы ЛК-ға шерту керек.
P-CAD аббревиатурасынан басталатын бірнеше пункттар құлама менюде ашылады. Тышқан арқылы P-CAD РСВ-ні шерткенде программа іске қосылады. Бірақ жұмыс істеп тұрған программа жабылмайды, тек жасырылады, оны керек кезінде кайта шақырып алғанға болады.

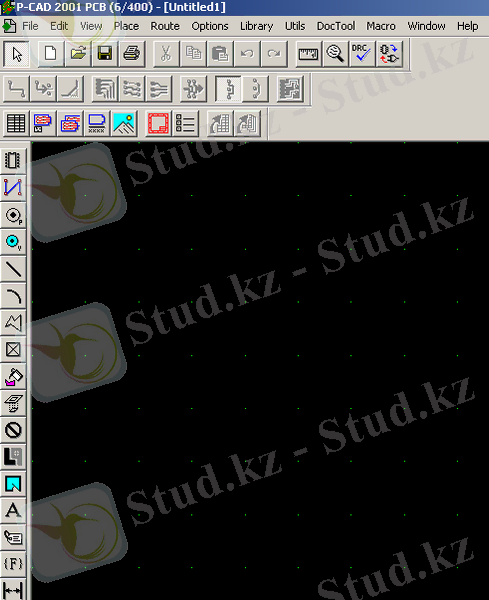

P-CAD РСВ графикалық редакторының экраны 6.1 суретте көрсетілген. Құралдардың менюдағы таңбалары келесілер:
1.Place Component -- элементтiң тұрқысын орналастыру;
2. Place Connection -- электрлiк байланысты енгiзу;
3. Place Pad -- КП стегін орналастыру;
4. Place Via -- өтпелi тесiктi орналастыру;
5. Place Line -- сызықтарды орналастыру;
6. Place Avc -- доғаларды орналастыру;
7. Place Polygon -- полигонды орналастыру;
8. Place Point -- байлау нүктелерін орналастыру;
9. Place Copper Pour -- металлизация аймағын орналастыру;
3.1сурет
10.Place Cutout -- металлизация аймағынлағы кесулерді орналастыру;
11.Place Keepout -- жол салу кедергісін жасау;
12.Place Plane -- 11 метлизация слойының бөліктер желісін жасау;
13.Place Room -- бөлме жасау;
14.Place Text -- мәтін орналастыру;
15.Place Attribute -- атрибут орналастыру;
16.Place Field -- жол мәнінің тармақтарын орналастыру;
17.Place -- өлшемді тоқтату;
18.Place Dimension -- қашықтықты өлшеу;
19.Online DRC -- шекті сақтауды тексеру;
20.Record ECOs -- файл жазыу өзгерісінбастаутоқтату;
21.Route Manual -- өткізгіштерді қолмен төсеу;
22.Route Interactive -- интерактивті режимде өткізгіштерді төсеу ;
23.Route Miter -- өткізгіштер қисықтарын түзету;
Route Bus -- шиналарды орналастыру;
24.Route Fanout -- стрингерлерді жасау;
25.Route Multi Trace -- бірнеше өткізгіштерді орналастыру;
26.Push Traces -- жолды итеру;
27.Maximize Hugging -- кедергілерді орап өтуді жақсарту;
28.Minimize Length -- ұзындықты азайту;
29.Visible Routing Area -- жол салу обылысын корсету.
3.4 жұмысты орындау тәртібі

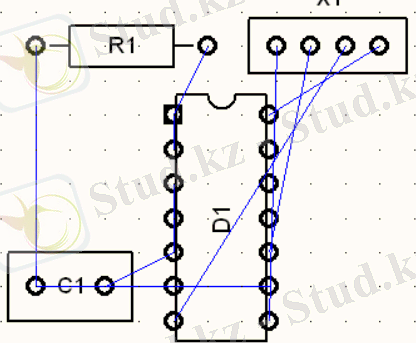

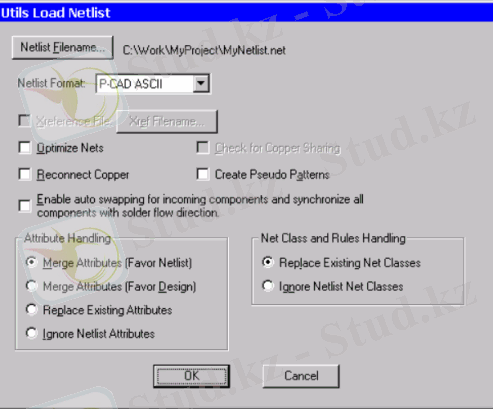

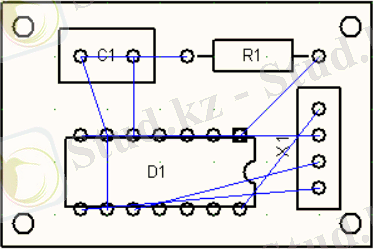

Байланыстарды тiзiмнiң жүктеуi және платада құрамдастарды орналастыруды қатар даярлау, iске асыру негiзгi кезеңдерболып табылады.
1. P-CAD 2006 РСB баспа төлемдерiнiң редактордың кескiнiнiң теңшелiмi. OptionsConfigure пәрменнiң көмегiмен орындайды. Осы пәрмендi терезенің төрт қыстырмасы болады(General, On-lineDRC, Route, Manufacturing).

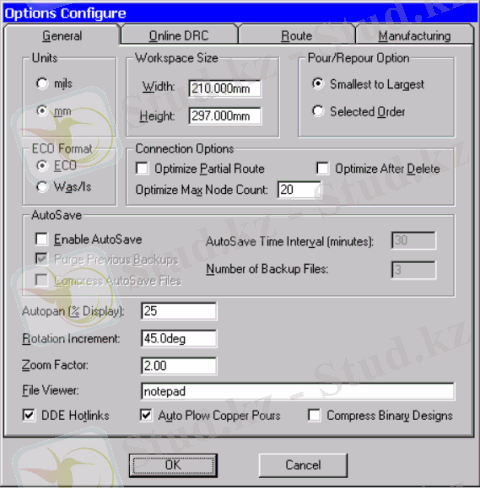

General қалташасы. Units бөлімінде фотоүлгілер қандай жабдықта жасалатынына және де тақташаны бұрғылау мен фрезерлеу үшін белдіктің басқару пішімі қандай екеніне байланыста бірлік жүйесін таңдаймыз. Метрлік жүйе сақталады деп есептесек,онда Units бөлімінде mm мәнін таңдаймыз.
Workspace size бөлімінде Width және Height қырларында. Мысалы 210 mm және 297 mm сәйкесінше (А4 форматы)6.2-сурет жұмыс аймағының өлшемін таңдаймыз. ECO Format бөлімінде ЕСО өзгеру файлының форматын таңдаймыз. ECO Format орнатылған жолаушасында ЕСО утилитасы жобаның барлық өзгерістерін тіркейді . Оңтайлландыру кезінде өтпелі саңылаулардың санын азайтуға рұқсат ететін Auto Plow Copper Pours жалаушасын орнатамыз. Қалған қондырғыларды осы қалташадағы өзгеріссіз қалдырамыз:
3.2 сурет
OnlineDRC қалташасы
Өткізгіштерді енгізу мен компонентерді орналастыру кезінде техналогиялық параметрлерді тексеруді өшіру үшін Enable Online DRC жалаушаларын алып тастаймыз. Жұмыс барыснда осы утилитаны қосуөшіру үшін Online режимін қолдан жасалған ізсалу кезінде қолдану ұсынылады.

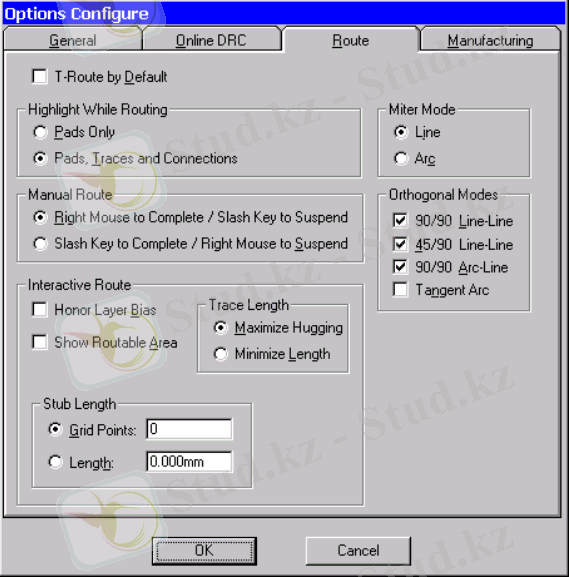

Route.қалташасы. Өткізгіштердің Т-тәріздес ажырату режимі қосатын T-Route Default жолаушасын алып тастаймыз. Т-тәріздес ізсалу біркелкі төмен жиіліктегі тізбектер үшін мүмкін,
Highlight While Routing бөлімінде контактілі алаңшаларды және де өткізгіштер мен тақташадағы байланыс сызықтарын бояйға мүмкіндік беретін Pads, Traces and Connections көмескі жарық беру режимін (бояумен ерекшелендіру) таңдаймыз
Miter Mode бөлімінде 45° өткізгіштің бұрылысын түзейтін Line режимін таңдаймыз. Arc жалаушасы доғамен шеңберді түзеу режимін қосады.
Stub Length алаңында контактілі алаңшамен байланыстыру үшін қолданылатын өткізгіштің минималды ұзындығын көрсетеміз. Ол үшін Grid Points-ты таңдаймыз (мәні тордың нуктелерінде белгіленеді) және алаңда 0 мәнін енгіземіз. Осы қалташадағы қалған белгіленулерді өзгеріссіз қалдырамыз(6.3сурет)
3.3 сурет

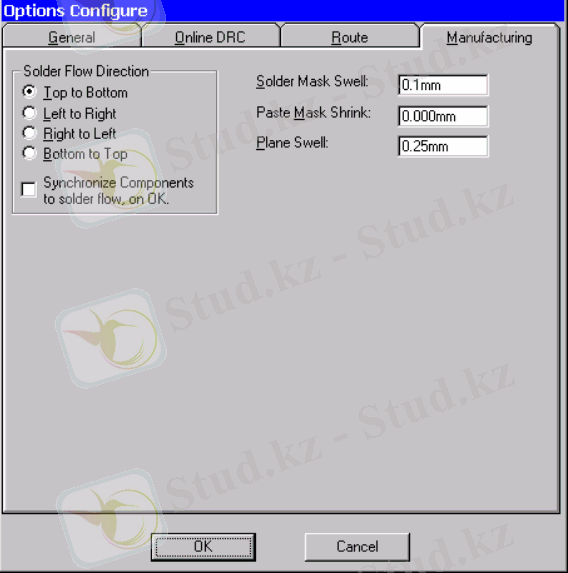

Manufacturing қалташасы (3.4 сурет).
Solder Mask Swell алаңында дәнекерлеудің қорғаныс маскасы қабатында контактілі алаңшасының астында аймақ радиусы контактілі алаңшаның диаметрінен үлкен болатын мәнді таңдаймыз. Сәйкес алаңға 0.1mm мәнін енгіземіз
Paste Mask Shrink алаңында компонентті шығару өлшемі контактілі алаңшаның өлшемінен кіші болатын мәнді аламыз. Берілген алаңды нөлдік мәнді енгіземіз.
Plane Swell алаңда металдаудың біріңғай қабаты мен контактілі алаңша немесе берілген қабатқа жатпайтын өтпелі саңылау арасындағы саңылауды таңдаймыз. Баспа құрастыру есебі сәйкес берілген алаңға мәндік енгізу.
OptionsConfigure пәрмен терезесінде Solder Mask Swell, Paste Mask Shrink, Plane Swell параметрлері бүкіл жоба үшін ғалами түрде орнастылады. Егер саңылаулардың тиісті параметрлерін анықтау нақты қабаттарда жасалатын болса,онда ғалами қондырғылар ескерілмей қалады.
3.4 сурет
OptionsGrids командасының көмегімен орналасу торын құрамыз 2,5мм. Тордың құрылымы P-CAD Schematic графикалық редактордағы сияқты өңделеді.
OptionsCurrent Line командасы бойынша мүмкін мәндер тізімін көлденең жол бойынша орналастырамыз, бұрынғыдай P-CAD Schematic командағысындай.
1. Жазбаша тақташаның структуралық қабатының орналасуы.

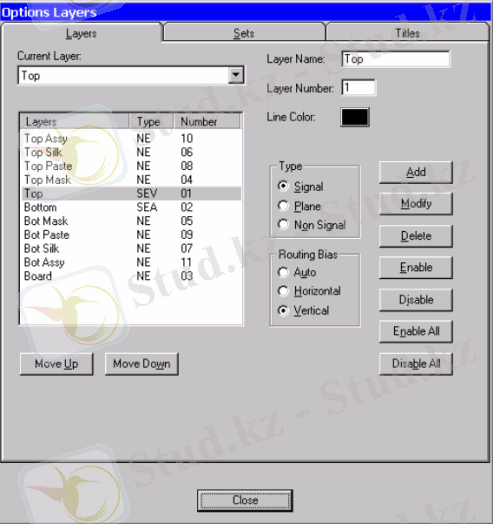

Жазбаша тақташаның структуралық қабатын орналастыру үшін OptionsLayers (сурет 3.5) командасы орындалады. Жазбаша тақташа үшін 2 сигналды қабаттар орналасады.Төменде қабаттарының жүйесі P-CAD командасымен сәйкес келетін жазбаша тақташаның қабаттары көрсетілген.Қабаттардың тізімдік проектері Layers салымына тіркелген.Сөздердің мағынасы:
Top - тақташаның жоғарғы жағы ( компоненттерді орналастыру жағы)
Bottom - ... жалғасы
